电表的改装

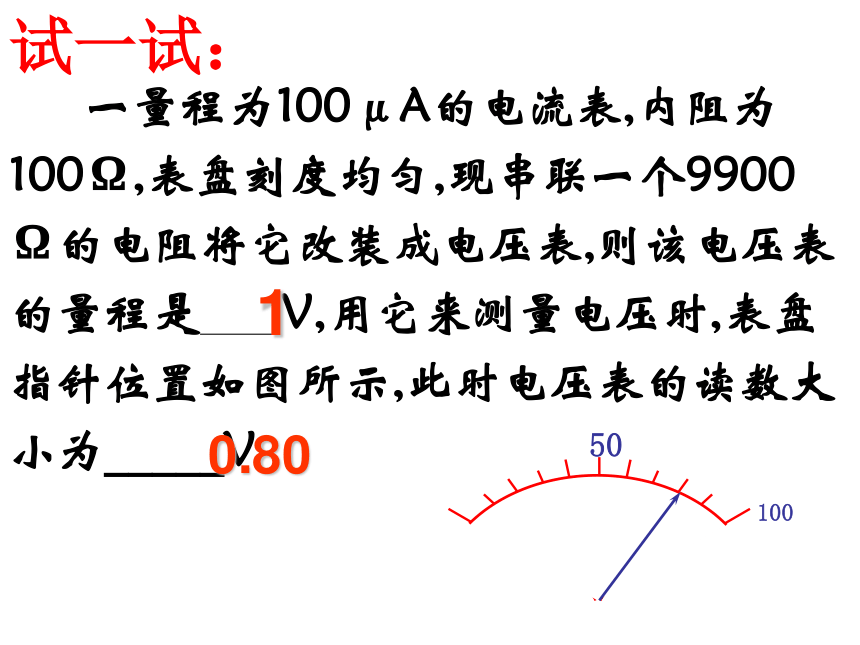

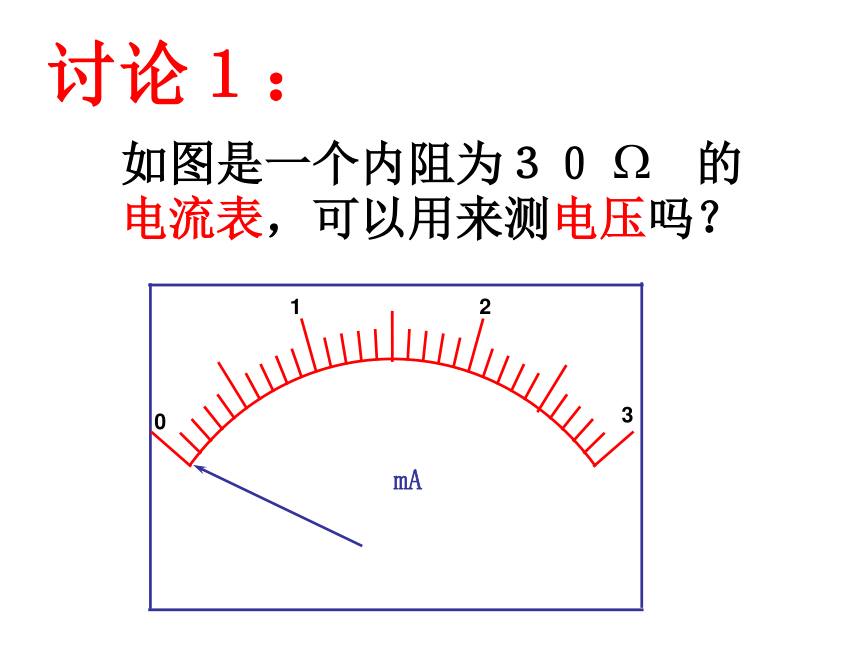

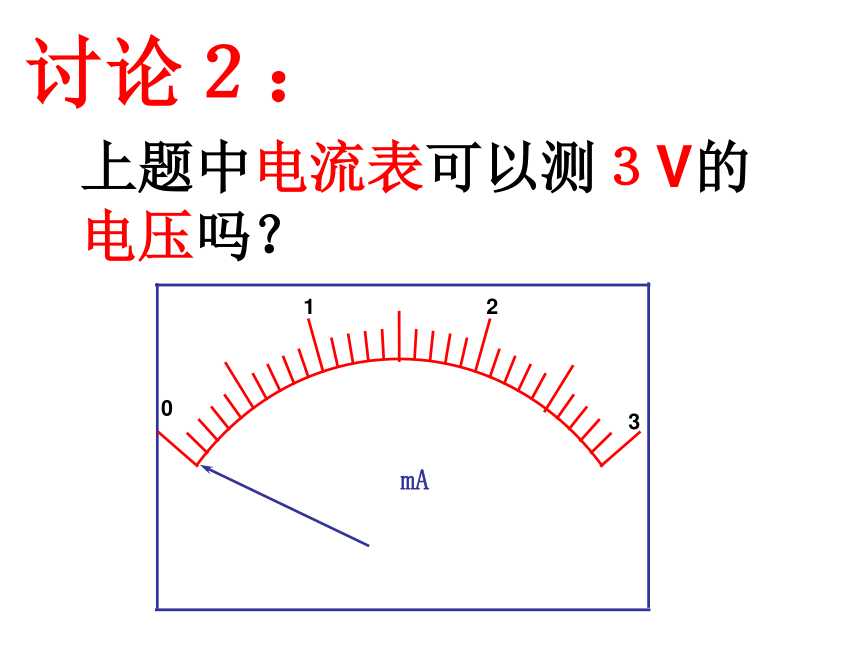

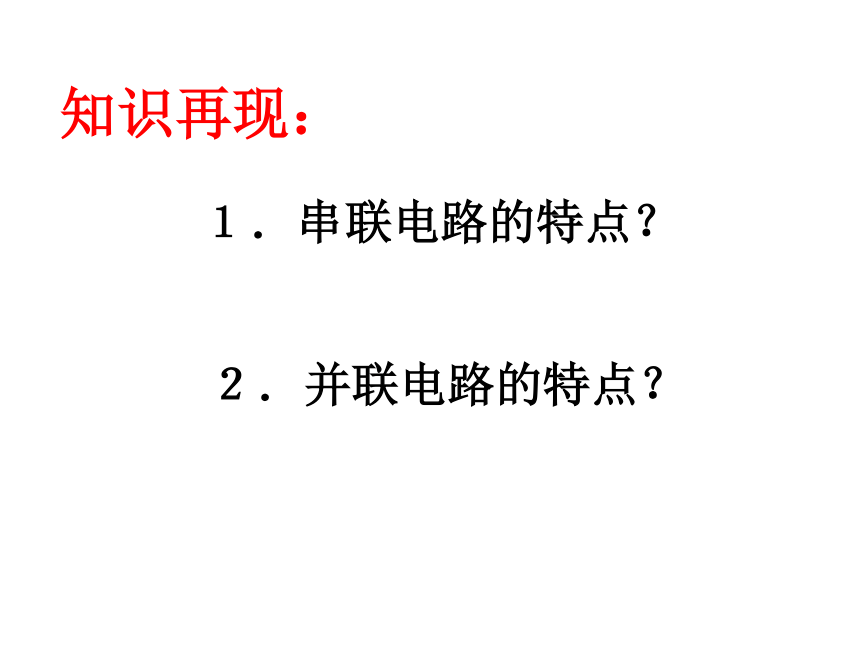

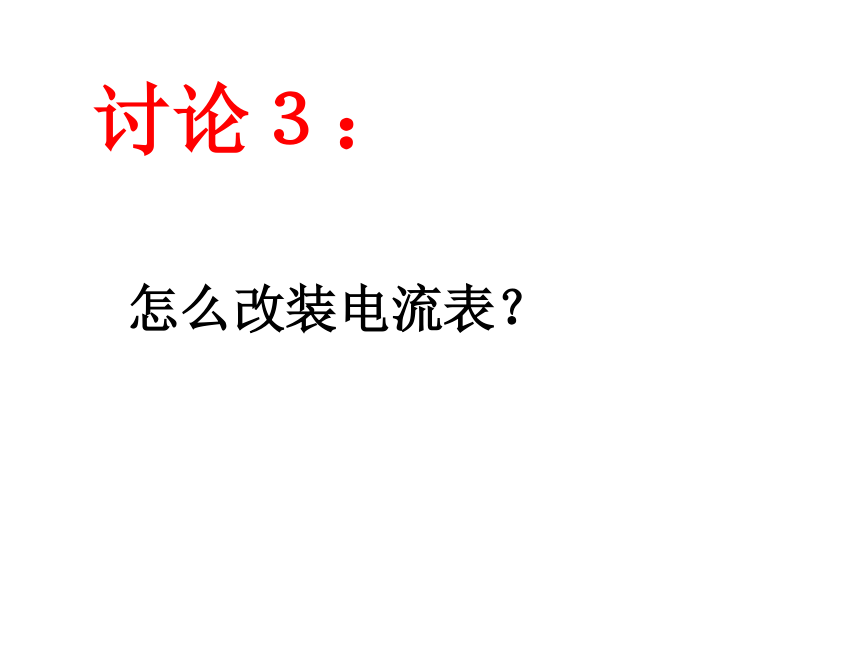

课件13张PPT。电压表和电流表知识再现：１．串联电路的特点？２．并联电路的特点？如图是一个内阻为３０　　的电流表，可以用来测电压吗？讨论１：0123讨论２：上题中电流表可以测３V的电压吗？0123讨论３：怎么改装电流表？　　　　　　　试一试：一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为_____V 10.80结论１：把小量程的电流表改装成电压表方法是：把一个阻值大的电阻与电流表串联．那么把小量程的电流表改装成大量程的电流表应该怎么改装？讨论４：结论２：把小量程电流表改装成大量程的电流表方法：并联一个阻值很小的电阻到电流表上．拓展：要把电流表改装成两量程的电压表,怎么改装？1.有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应 一个_____ Ω的分压电阻,该电压表的内阻为__ Ω;若把它改装成量程为3A的电流表,应 联一个 Ω的分流电阻,该电流表的内阻为 ＿Ω应用：2.有一只量程为1mA的电流表，刻度盘共有50格，若给它并联一个10-2Ω的电阻，则可将它改装成一个量程为1 A的电流表．若要把这个量程为1mA的电流表改装成一个量程为10V的电压表，应在电流表上串接一个________Ω的电阻．将这个电压表接在某段电路上，指针偏转40格，这段电路两端的电压是_____V．谢谢指导
