3.5奇妙的透镜

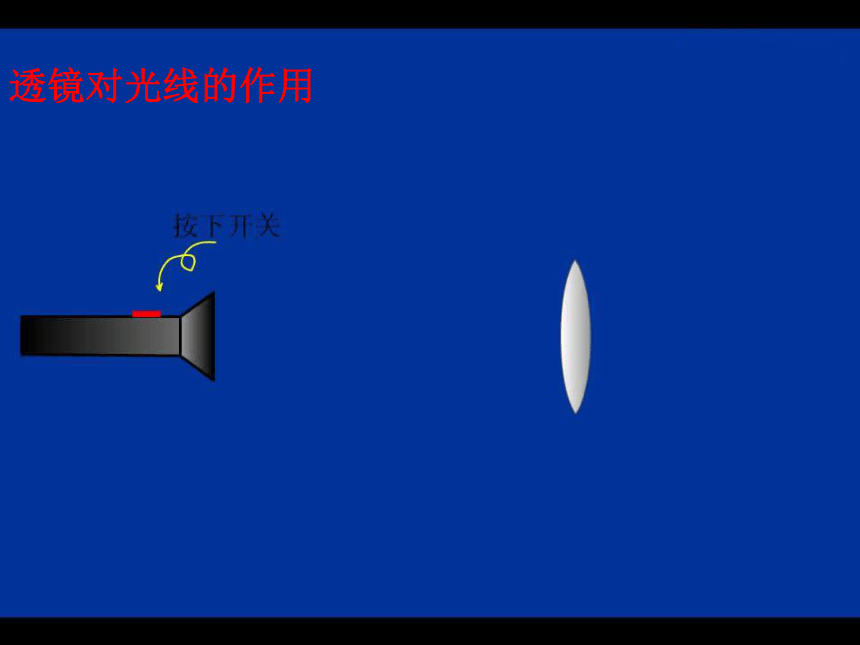

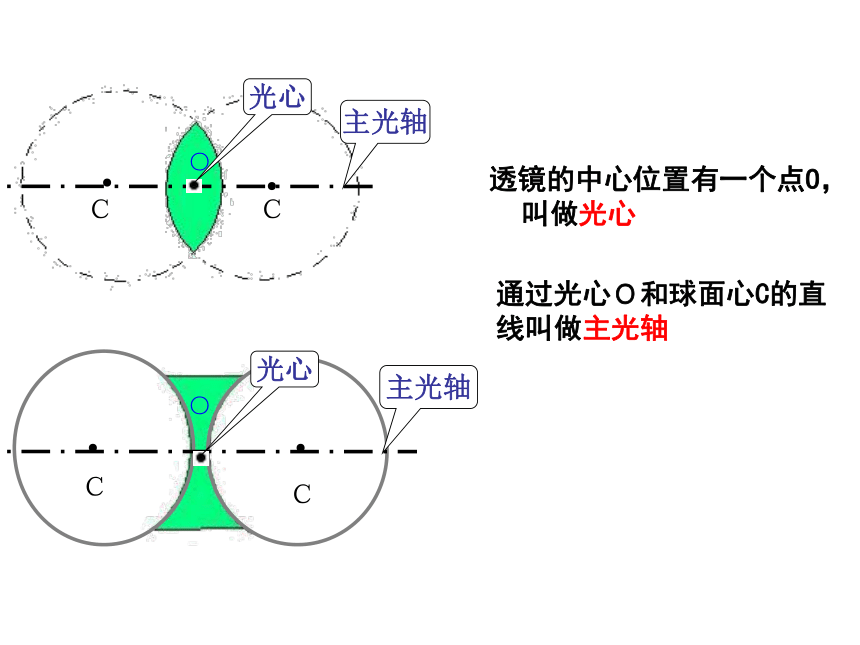

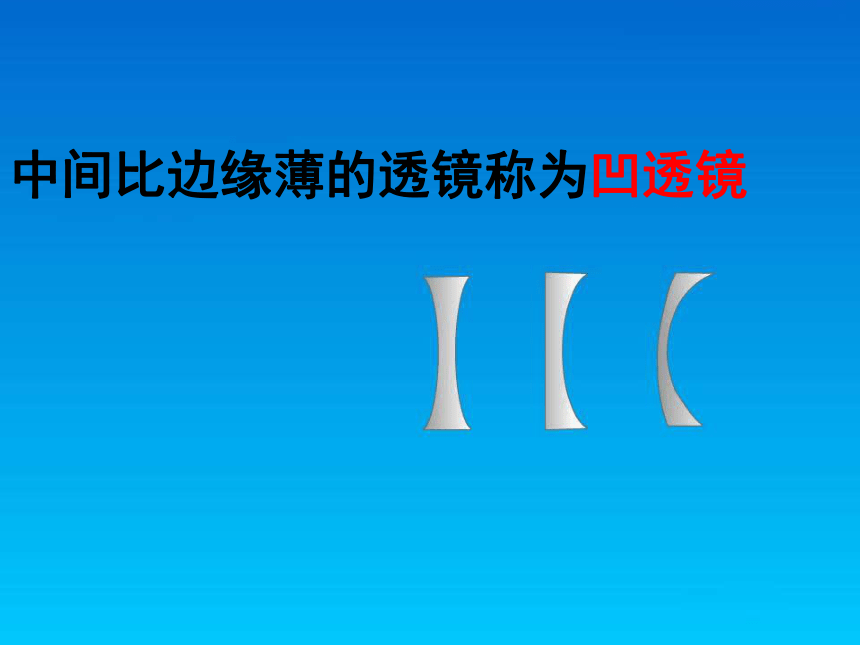

课件25张PPT。3.5奇妙的透镜中间比边缘厚的透镜称为凸透镜中间比边缘薄的透镜称为凹透镜○●●●ＣＣ通过光心Ｏ和球面心C的直线叫做主光轴●●ＣＣ○透镜的中心位置有一个点O，叫做光心透镜对光线的作用凸透镜对光线有会聚作用透镜对光线的作用凹透镜对光线有发散作用透镜对光线的作用透镜的焦点和焦距透镜的焦点和焦距平行于主光轴的光线经过凸透镜后将会聚于一个点，这个点叫焦点透镜的焦点和焦距焦点到光心的距离叫做焦距将光路从右向左传播，发现光线也能会聚于焦点。说明凸透镜有左右两个焦点。三条特殊光线——凸透镜过光心的光线经折射后方向不改变。平行于主光轴的光线经折射后过焦点。过焦点的光线经折射后平行于主光轴。凹透镜对光线有发散作用透镜对光线的作用凹透镜如图：F称为凹透镜的虚焦点。f是虚焦点到凹透镜光心的距离，称为焦距。●○●F●●F○凹透镜有左右两个虚焦点。三条特殊光线——凹透镜过光心的光线经折射后方向不变。平行于主光轴的光线经折射后反向延长线交于虚焦点。射向虚焦点的光经折射后平行于主光轴射出。凸透镜焦距的测量：太阳光聚焦法：拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。 小结：一、透镜的种类凸透镜：凹透镜：中间比边缘厚的透镜中间比边缘薄的透镜二、透镜对光的作用凸透镜对光有会聚作用，凹透镜对光有发散作用。三、透镜的焦点和焦距平行于主光轴的光线经凸透镜后将会聚于一个点，这个点就是凸透镜的焦点
平行于主光轴的光线经凹透镜后将变成发散光线,将这些发散光线反向延长也会相交于主光轴的一点,这个点叫凹透镜的虚焦点
焦点到光心的距离是焦距 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F 1、识别下列透镜，并归类：看看你学的怎么样？根据光路的可逆性完成以下光路图。看看你学的怎么样？
