电流电压电阻检测题(无答案）

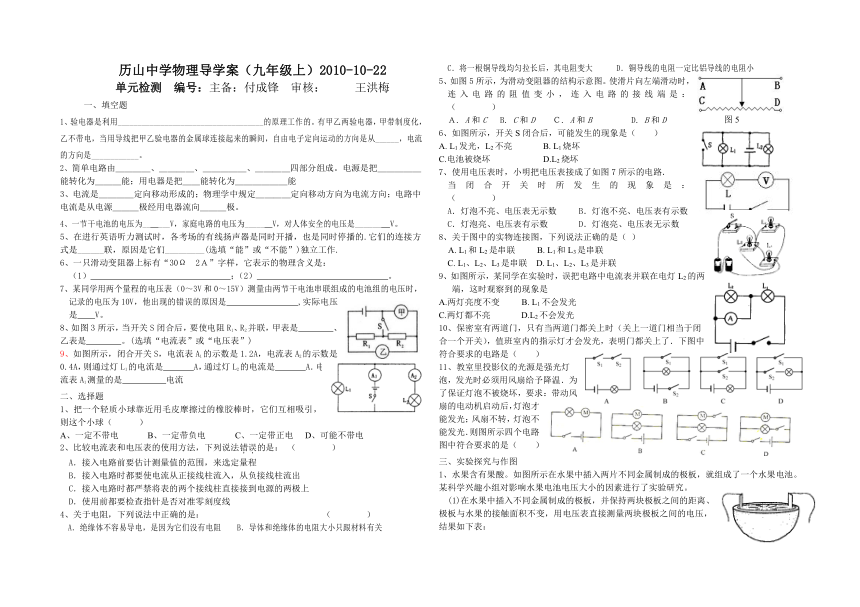

历山中学物理导学案（九年级上）2010-10-22
单元检测 编号：主备：付成锋 审核： 王洪梅
一、填空题
1、验电器是利用_____________________________________的原理工作的。有甲乙两验电器，甲带制度化，乙不带电，当用导线把甲乙验电器的金属球连接起来的瞬间，自由电子定向运动的方向是从______，电流的方向是____________。
2、简单电路由＿＿＿＿、＿＿＿＿、＿＿＿＿＿、＿＿＿＿四部分组成。电源是把＿＿＿＿＿能转化为＿＿＿能；用电器是把＿＿能转化为＿＿＿＿＿＿能
3、电流是＿＿＿＿定向移动形成的；物理学中规定＿＿＿＿定向移动方向为电流方向；电路中电流是从电源＿＿＿极经用电器流向＿＿＿极。
4、一节干电池的电压为__ ___V，家庭电路的电压为_____ V，对人体安全的电压是______ V。
5、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作.
6、一只滑动变阻器上标有“30Ω　2Ａ”字样，它表示的物理含义是：
　（1）　　　　　　　　　　　　　　　　；（2）　　　　　　　　　　　　　　　。
7、某同学用两个量程的电压表（0～3V和0～15V）测量由两节干电池串联组成的电池组的电压时，记录的电压为10V，他出现的错误的原因是　　　 　　,实际电压是　　V。
8、如图3所示，当开关S闭合后，要使电阻R1、R2并联，甲表是　　　　、乙表是　　　　。(选填“电流表”或“电压表”)
9、如图所示，闭合开关S，电流表A1的示数是1.2A，电流表A2的示数是0.4A，则通过灯L1的电流是 A，通过灯L2的电流是 A．电流表A1测量的是 电流
二、选择题
1、把一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们互相吸引，则这个小球（　　　）
A、一定不带电 B、一定带负电 C、一定带正电 D、可能不带电
2、比较电流表和电压表的使用方法，下列说法错误的是： （ ）
A．接入电路前要估计测量值的范围，来选定量程
B．接入电路时都要使电流从正接线柱流入，从负接线柱流出
C．接入电路时都严禁将表的两个接线柱直接接到电源的两极上
D．使用前都要检查指针是否对准零刻度线
4、关于电阻，下列说法中正确的是： （ ）
A．绝缘体不容易导电，是因为它们没有电阻　 B．导体和绝缘体的电阻大小只跟材料有关
C．将一根铜导线均匀拉长后，其电阻变大　　 D．铜导线的电阻一定比铝导线的电阻小
5、如图5所示，为滑动变阻器的结构示意图。使滑片向左端滑动时，连入电路的阻值变小，连入电路的接线端是： （ ）
Ａ. A和C　 B. C和D Ｃ. A和B 　 D. B和D
6、如图所示，开关S闭合后，可能发生的现象是（ ）
A. L1发光，L2不亮 B. L1烧坏
C.电池被烧坏 D.L2烧坏
7、使用电压表时，小明把电压表接成了如图7所示的电路．
当闭合开关时所发生的现象是： （ ）
A．灯泡不亮、电压表无示数 B．灯泡不亮、电压表有示数
C．灯泡亮、电压表有示数 D．灯泡亮、电压表无示数
8、关于图中的实物连接图，下列说法正确的是（ ）
A. L1和L2是串联 B. L1和L3是串联
C. L1、L2、L3是串联 D. L1、L2、L3是并联
9、如图所示，某同学在实验时，误把电路中电流表并联在电灯L2的两端，这时观察到的现象是
A.两灯亮度不变 B. L1不会发光
C.两灯都不亮 D.L2不会发光
10、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（　　）
11、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．则图所示四个电路图中符合要求的是（　　）
三、实验探究与作图
1、水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁——锌 铁——铜 铜——锌
果 0.55伏 0.60伏 0.95伏
梨 0.40伏 0.50伏 0.90伏
菠萝 0. 50伏 0.55伏 1.00伏
橙 0.70伏 0.78伏 1.05伏
①画出这个实验的电路图；
②分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的 _ 越大，水果电池的电压越大；并且水果电池的电压还与___ 有关；
(2)若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 ___ 不变；
(3)关于影响水果电池电压大小的因素，你还可以研究的问题是 ______ 。(写出一个)
2、用滑动变阻器改变小灯泡的亮度。(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图18所示.若要把它其中的两个接线柱连接到电路中去，共有 种接法；“20Ω”指的是 接线柱间的电阻值，“2A”指的是___________________________.(2)现再给电源、小灯泡、开关各一个，导线若干，请在图19中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.(3)如果你还想知道电路中电流值的改变情况，需在电路中再 联一个电流表，并增加 根导线.
3、 在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
⑴在连接电路时发现，还缺少一个元件，他应该在电路中再接入
的元件是 ．
⑵为粗略判断a、b两点间导体电阻的大小，可观察 ．
⑶另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
4、如图所示是研究导体的电阻跟哪些因素有关的实验装置。木板上有两条长度与横截面积均相等的金属丝。AB是镍铬合金丝，CD是锰铜丝。这个实验装置可以探究导体的电阻与　　是否有关。如果将金属丝CD换为镍铬合金丝，其长度等于金属丝AB的二分之一，横截面积与金属丝AB相等，那么这个实验装置可探究导体电阻与　　　是否有关。
5、在阅读有关“超导现象”资料之后．小宇同学运用逆向思维的方法提出问题：金属导体的电阻随温度升高而变大吗 于是小宇设计出如图15所示的实验装置．实验时缓慢给线圈加热。实验过程中，采用镍铬合金、康铜合金、锰铜合金制作的线圈各做了一次。
（1）观察到随着线圈的温度升高，灯泡渐渐变暗，电流表的示数　　　 。
（2）通过实验得出的结论：金属导体的电阻随温度的升高而　　　　。
（3）小宇为什么要采用镍铬、康铜、锰铜各做一次？　　　　　　　　　　　　　　　　　　。
（4）在家庭电路中，刚打开电灯时，灯泡容易烧坏，原因是：　（　　　　）
A．刚开灯时灯丝的温度低、电阻小、电流小； B．刚开灯时灯丝的温度低、电阻小、电流大
C．刚开灯时灯丝的温度低、电阻大、电流小； D．刚开灯时灯丝的温度高、电阻大、电流小
导线情况 灯泡亮度
材料 长度（m） 横截面积（mm2）
铜 1 1 亮
铁 1 1 较亮
镍铬丝 1 1 较暗
6、小华通过调查发现，人们选择电线时都尽可能选择铜线，并且要较粗的，都是从电阻的角度来考虑的，于是他想导体的电阻是否与导体的 和 有关，他设计并完成了实验，填写到右表．观察右表并回答：
（1）通过对该表格的分析只能得出导体的 电阻与 有关。
（2）如果要知道与横截面积的关系，在导线选择上应选取 和长度相同，
而　 不同的导线。
7、在图12中用笔画线表示导线把各元件连接起来，并画出对应的电路图．
要求：①电动机与电灯并联；②开关S控制整个电路；③滑动变阻器控制灯泡中的电流，滑片P向右移动时灯泡变亮，④电压表测电动机两端的电压；⑤电流表测总电流（大于0.6A）
8、用电流表测电路中电流的实验，图中电流表测量的是_________（填“甲电阻”、“乙电阻”或“干路”）的电流，为了测量乙电阻的两端的电压，用笔画线代替导线，将电压表正接入电路中.
9、如图，L是灯泡，且两灯均正常发光，请在“○”?处画上电流表或电压表，且使两灯都发光。
图19
+
－
A
B
C
图18
C D
A 　B
图12
图15
a
b
图5
图7
S
L
