3.1透镜

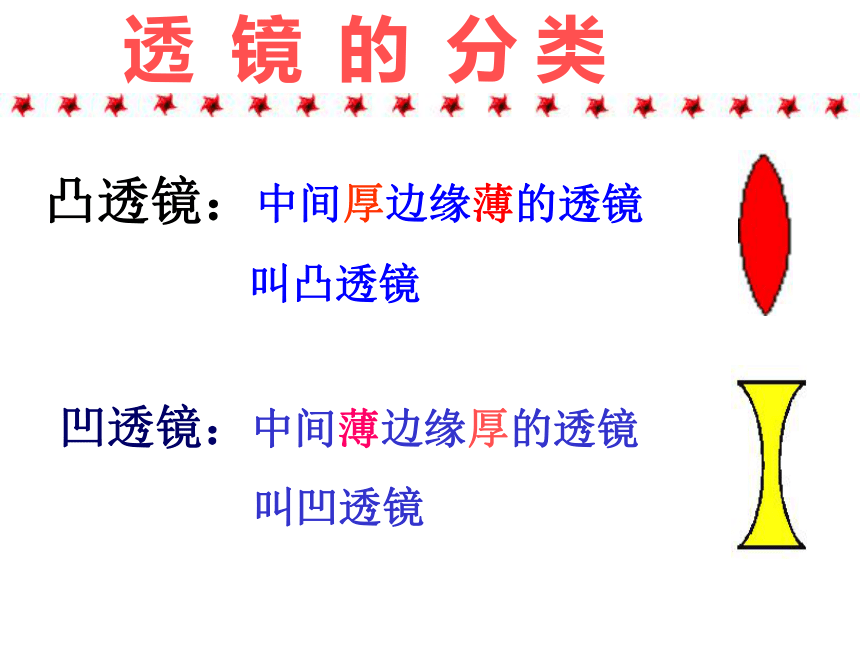

课件13张PPT。透镜凸透镜：中间厚边缘薄的透镜
叫凸透镜凹透镜：中间薄边缘厚的透镜

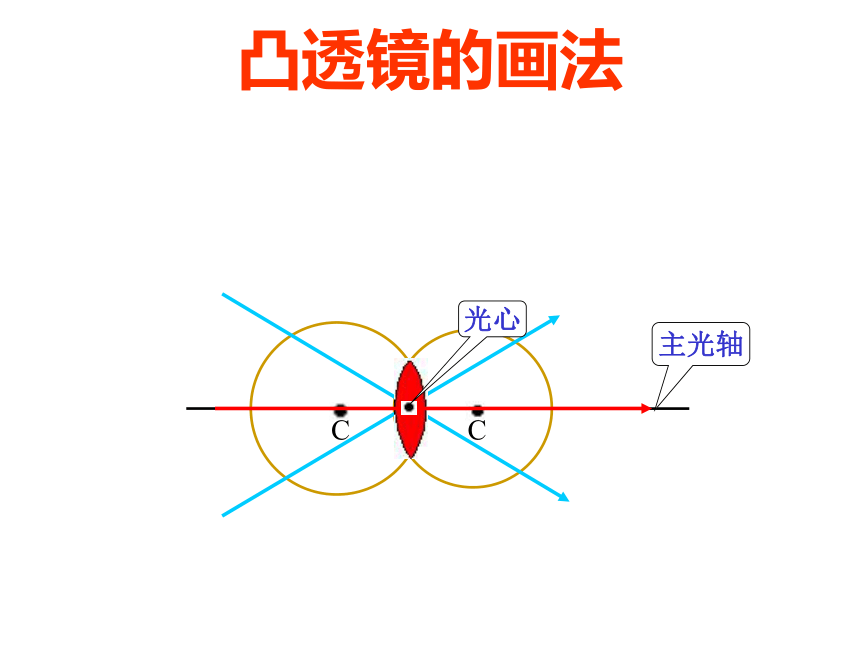

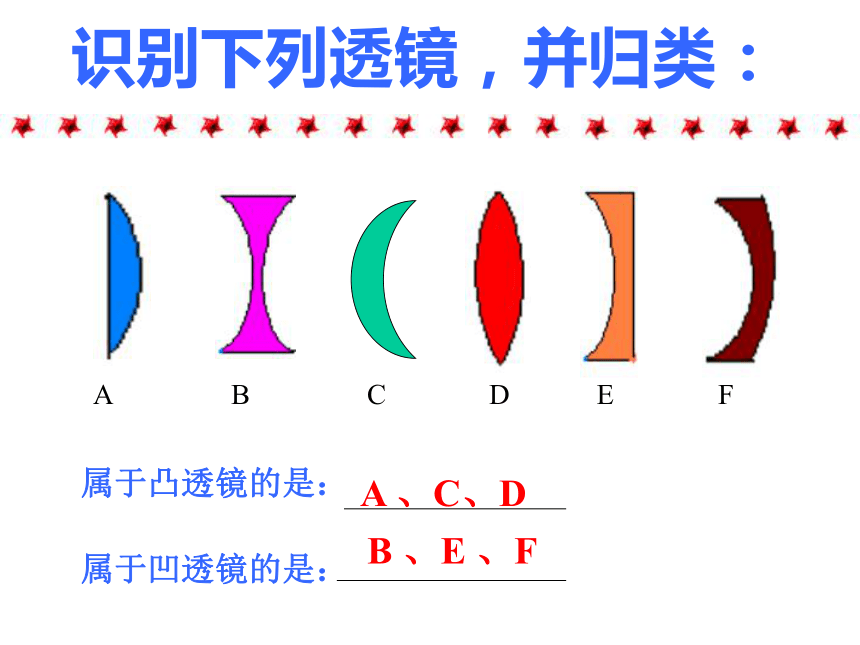

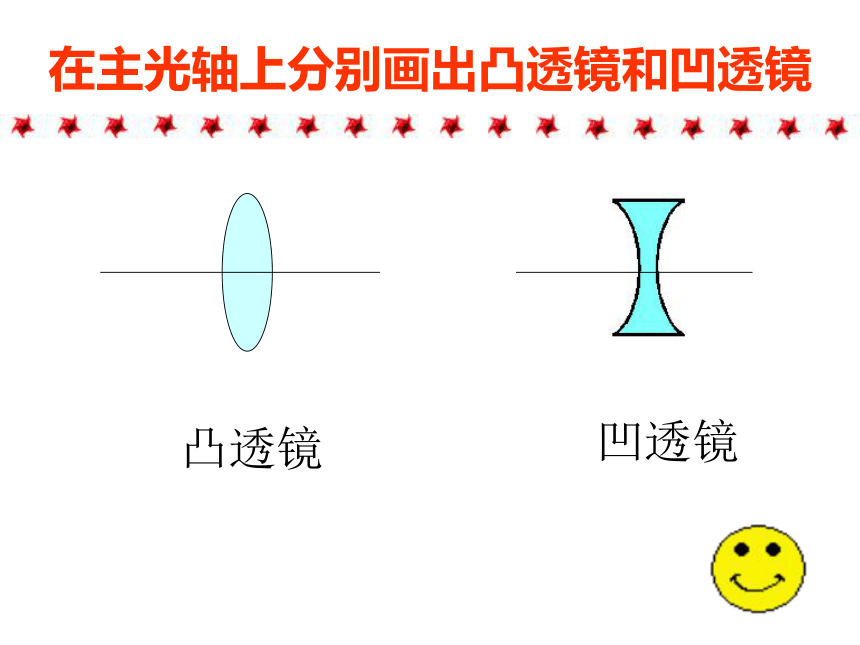

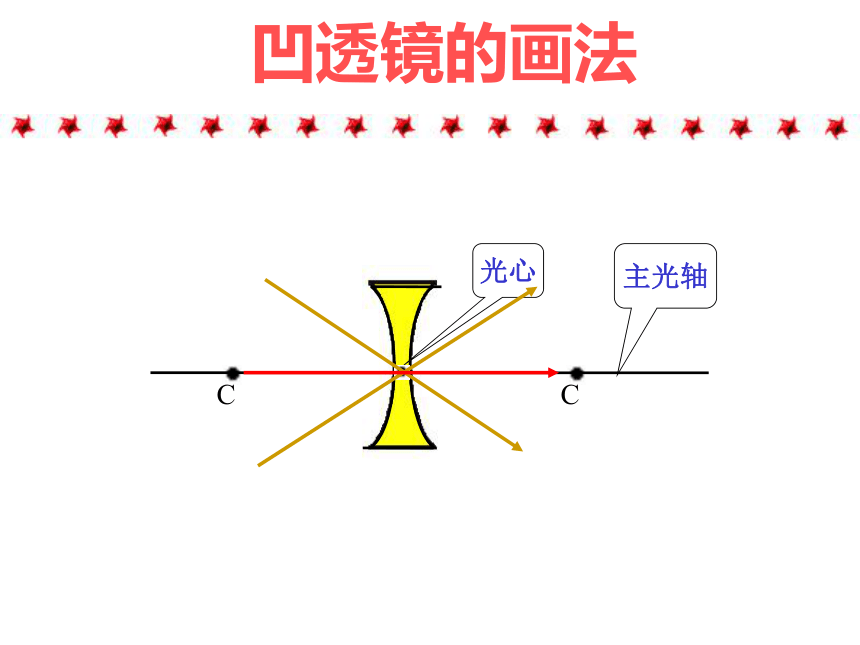

叫凹透镜透 镜 的 分 类 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C C主光轴光心凹透镜的画法 C C主光轴光心凸透镜凹透镜在主光轴上分别画出凸透镜和凹透镜透镜对光线的作用凸透镜对光线起会聚作用也叫会聚透镜。OF 结论：平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。OF F结论：凸透镜有两个实焦点，
两边的焦距相等。凸透镜的实焦点 结论：从凸透镜焦点处发出的光线
经凸透镜折射后平行于主光轴射出。OF F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?F FFF完成下列光路图FFFF完成下列光路图F在下列虚线处填上适当的透镜F一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜
2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜
