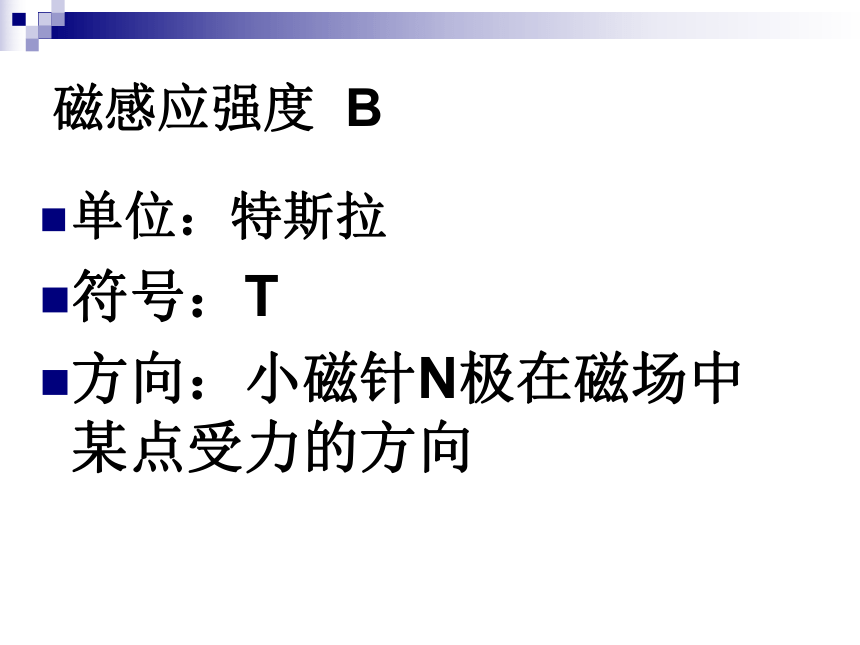

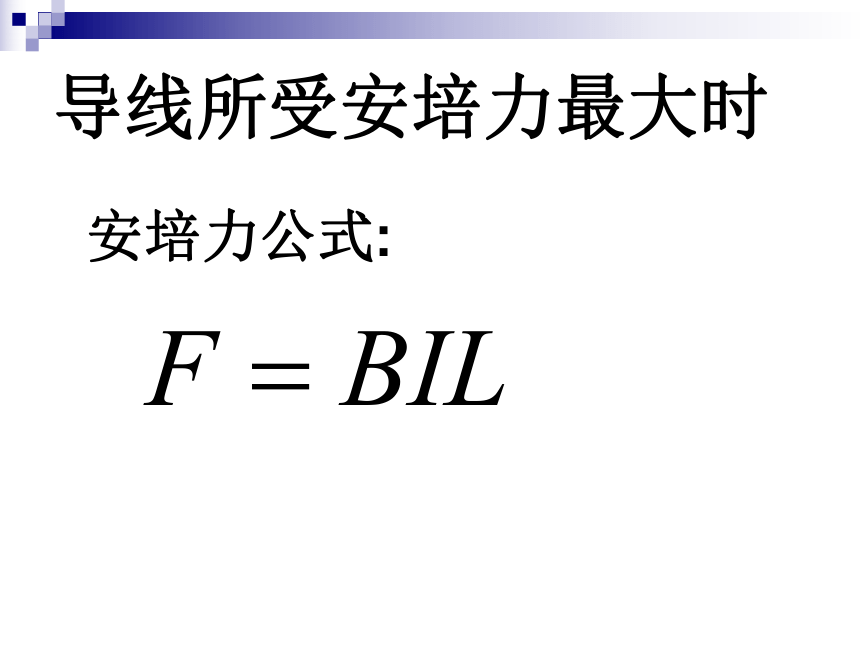

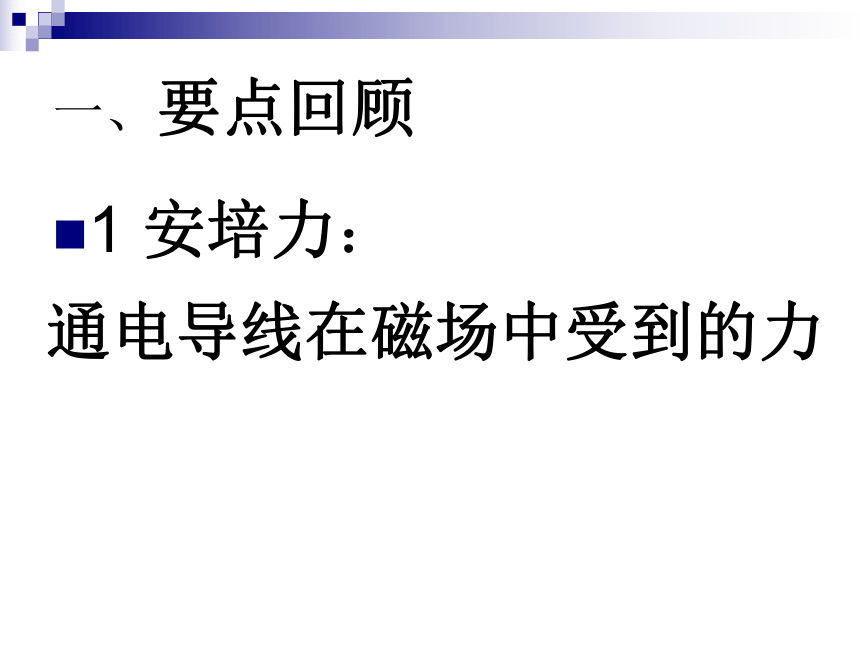

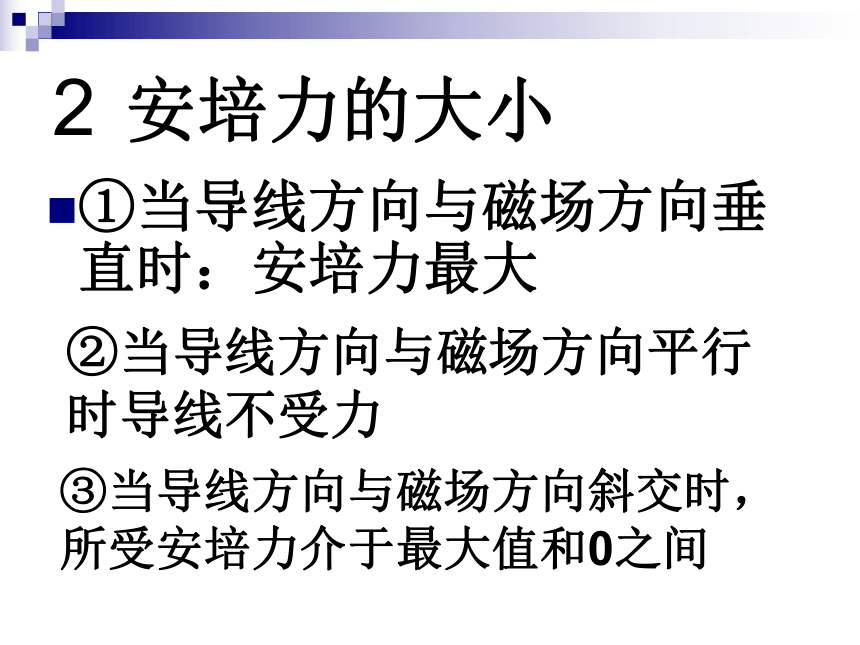

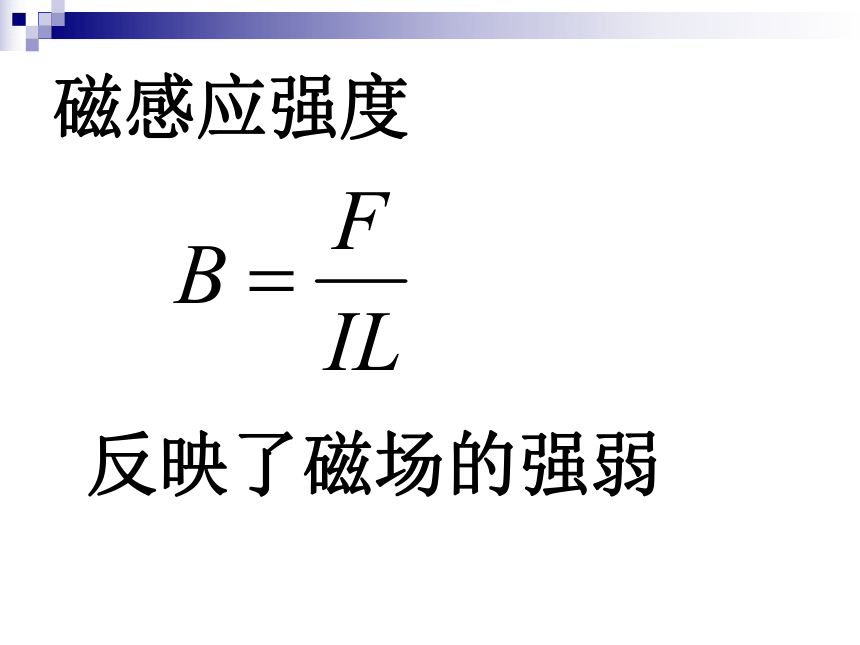

课件27张PPT。磁场对运动电荷的作用一、要点回顾1 安培力:通电导线在磁场中受到的力2 安培力的大小①当导线方向与磁场方向垂直时:安培力最大②当导线方向与磁场方向平行时导线不受力③当导线方向与磁场方向斜交时,所受安培力介于最大值和0之间导线所受安培力最大时安培力公式:磁感应强度反映了磁场的强弱单位:特斯拉
符号:T
方向:小磁针N极在磁场中某点受力的方向

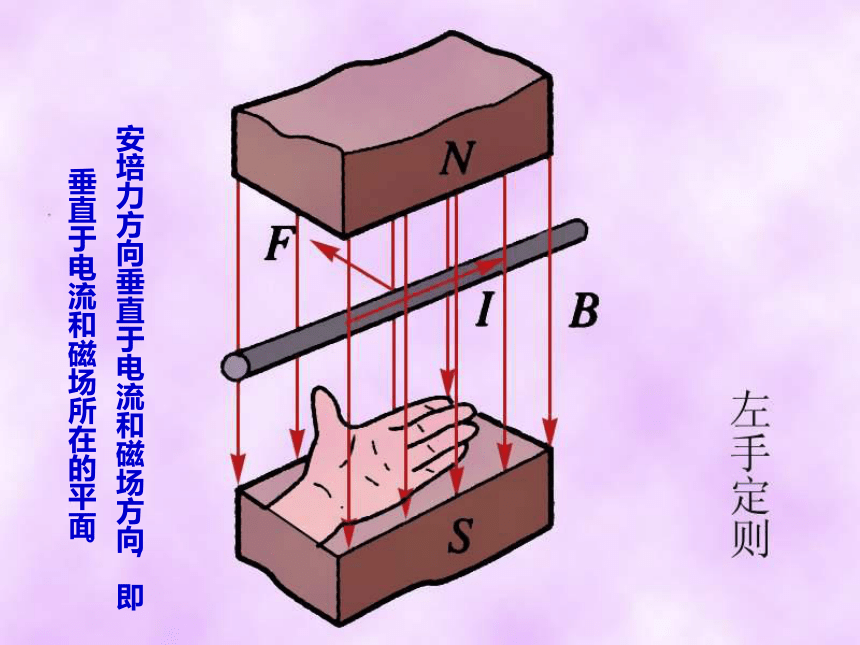

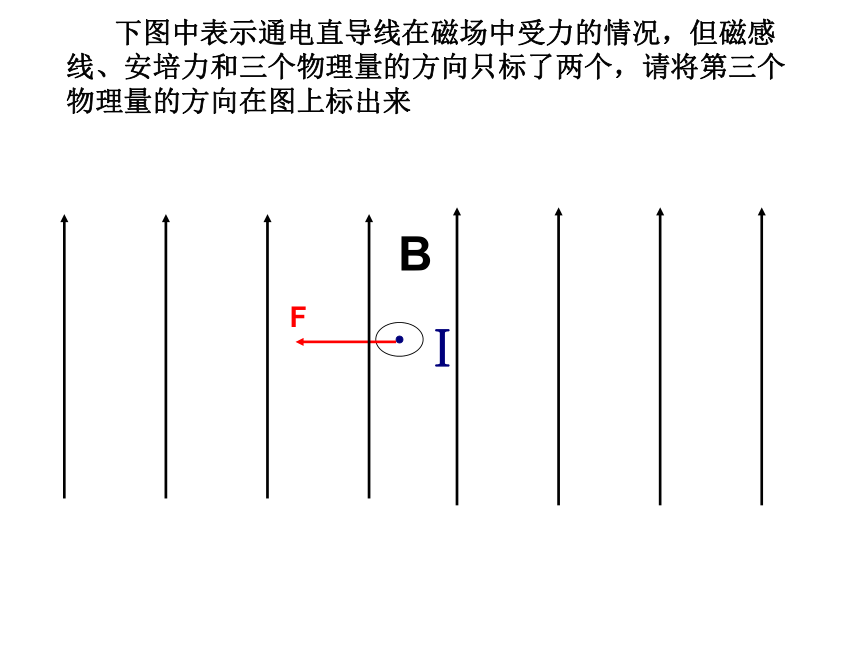

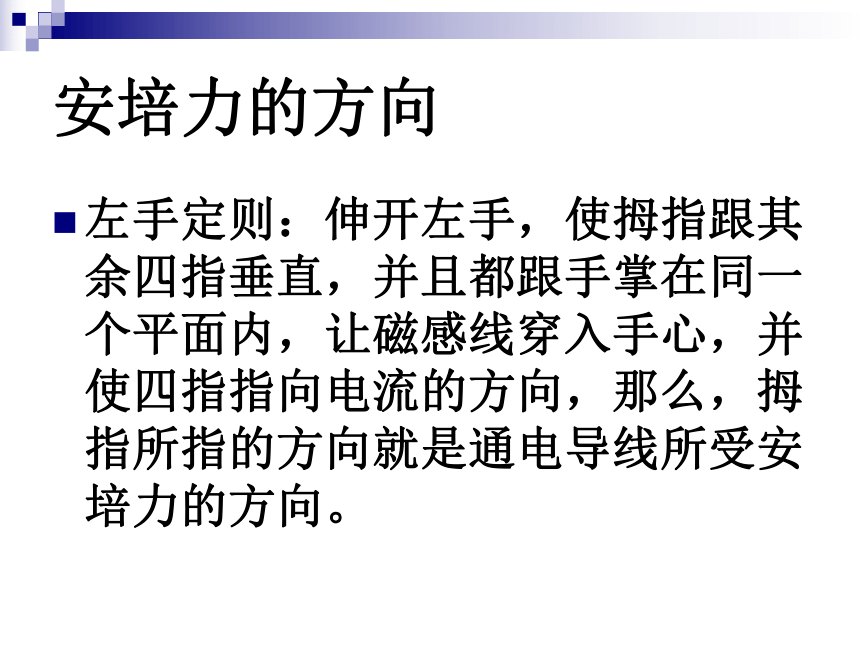

磁感应强度 B安培力的方向左手定则:伸开左手,使拇指跟其余四指垂直,并且都跟手掌在同一个平面内,让磁感线穿入手心,并使四指指向电流的方向,那么,拇指所指的方向就是通电导线所受安培力的方向。安培力方向垂直于电流和磁场方向,即垂直于电流和磁场所在的平面。BⅠ 下图中表示通电直导线在磁场中受力的情况,但磁感线、安培力和三个物理量的方向只标了两个,请将第三个物理量的方向在图上标出来Ⅰ 下图中表示通电直导线在磁场中受力的情况,但磁感线、安培力和三个物理量的方向只标了两个,请将第三个物理量的方向在图上标出来BB 下图中表示通电直导线在磁场中受力的情况,但磁感线、安培力和三个物理量的方向只标了两个,请将第三个物理量的方向在图上标出来F 下图中表示通电直导线在磁场中受力的情况,但磁感线、安培力和三个物理量的方向只标了两个,请将第三个物理量的方向在图上标出来FⅠB 在条形磁铁中央正上方有一条长而直的通电导线,导线中电流方向如图所示,则通电导线所受的磁场力方向是 ( )A. 向上 B. 向下 C. 向左 D. 向右B 电流是如何形成的? 电流是电荷的定向运动形成的,而磁场对电流(通电导线)有力的作用,由此你会想到了什么?磁场可能对运动电荷有力的作用。二、洛伦兹力用阴极射线管研究磁场对运动电荷的作用实验验证:演示用阴极射线管研究磁场对运动电荷的作用 当电子射线管的周围没有磁场时,电子的运动轨迹是直线 当电子射线管的周围存在磁场时,电子的运动轨迹是曲线
1、磁场对运动电荷有力的作用,这个力叫做洛仑兹力.2、洛伦兹力与安培力的关系: 安培力是洛伦兹力的宏观表现
洛伦兹力是安培力的微观本质洛伦兹,荷兰物理学家,诺贝尔物理学奖得主结论:猜想:能不能用左手定则来判定F洛方向如何确定?二、洛仑兹力的方向推理:我们曾经用左手定则判定安培力的方向.大量定向移动电荷所受洛伦兹力宏观表现为安培力,因此,可以用左手定则判定洛伦兹力的方向.
二、洛仑兹力的方向二、洛仑兹力的方向 伸开左手,使大拇指和其余四指垂直且处于同一平面内,把手放入磁场中,让磁感线垂直穿过手心,并使四指指向正电荷运动的方向,那么大拇指所指的方向就是正电荷所受洛伦兹力的方向。 如果运动的是负电荷,则四指指向负电荷运动的反方向,那么拇指所指的方向就是负电荷所受洛伦兹力的方向。2.答:甲 竖直向上;乙 竖直向下;丙 垂直纸面向外;丁 垂直纸面向里。巩固练习自主学习新学案P38 , 5题课堂练习电子束的磁偏转 洛伦兹力演示仪 在演示仪中可以观察到,没有磁场时,电子束是直进的,外加磁场后,电子束的径迹变成圆形。磁场的强弱和电子的速度都能影响圆的半径。显像管的工作原理 1.电子束是怎样实现偏转的? 2.如图所示 :
(1)要使电子束打在A点,
偏转磁场应该沿什么方向?
(2)要使电子束打在B点,偏转磁场应该沿什么方向?
(3)要使电子束打在荧光屏上的位置由中心O逐渐向A点移动,偏转磁场强弱应该怎样变化?一束电子从上向下运动,在地球磁场的作用下,它将:( )
A.向东偏转.
B.向西偏转.
C.向南偏转.
D.向北偏转.B退出
