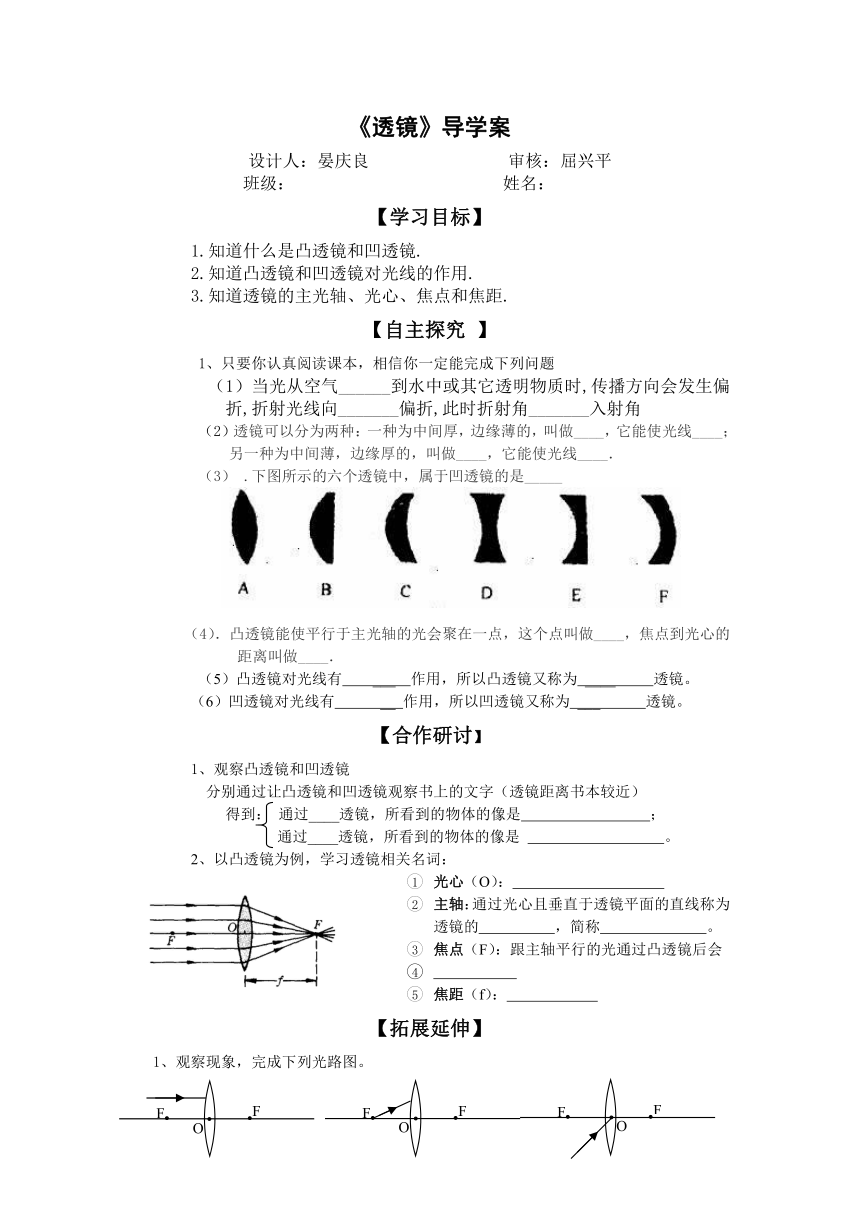

《透镜》导学案

《透镜》导学案
设计人：晏庆良 审核：屈兴平
班级： 姓名：
【学习目标】
1.知道什么是凸透镜和凹透镜.
2.知道凸透镜和凹透镜对光线的作用.
3.知道透镜的主光轴、光心、焦点和焦距.
【自主探究 】
1、只要你认真阅读课本，相信你一定能完成下列问题
（1）当光从空气______到水中或其它透明物质时,传播方向会发生偏折,折射光线向_______偏折,此时折射角_______入射角
（2）透镜可以分为两种：一种为中间厚，边缘薄的，叫做____，它能使光线____；另一种为中间薄，边缘厚的，叫做____，它能使光线____．
（3） .下图所示的六个透镜中，属于凹透镜的是_____

（4）．凸透镜能使平行于主光轴的光会聚在一点，这个点叫做____，焦点到光心的距离叫做____．
（5）凸透镜对光线有 ___ 作用，所以凸透镜又称为 ____ 透镜。
（6）凹透镜对光线有 __ 作用，所以凹透镜又称为 ___ 透镜。
【合作研讨】
1、观察凸透镜和凹透镜
分别通过让凸透镜和凹透镜观察书上的文字（透镜距离书本较近）
得到： 通过____透镜，所看到的物体的像是 ；
通过____透镜，所看到的物体的像是 。
2、以凸透镜为例，学习透镜相关名词：
1 光心（O）：
2 主轴：通过光心且垂直于透镜平面的直线称为透镜的 ，简称 。
3 焦点（F）：跟主轴平行的光通过凸透镜后会
4
5 焦距（f）：
【拓展延伸】
1、观察现象，完成下列光路图。

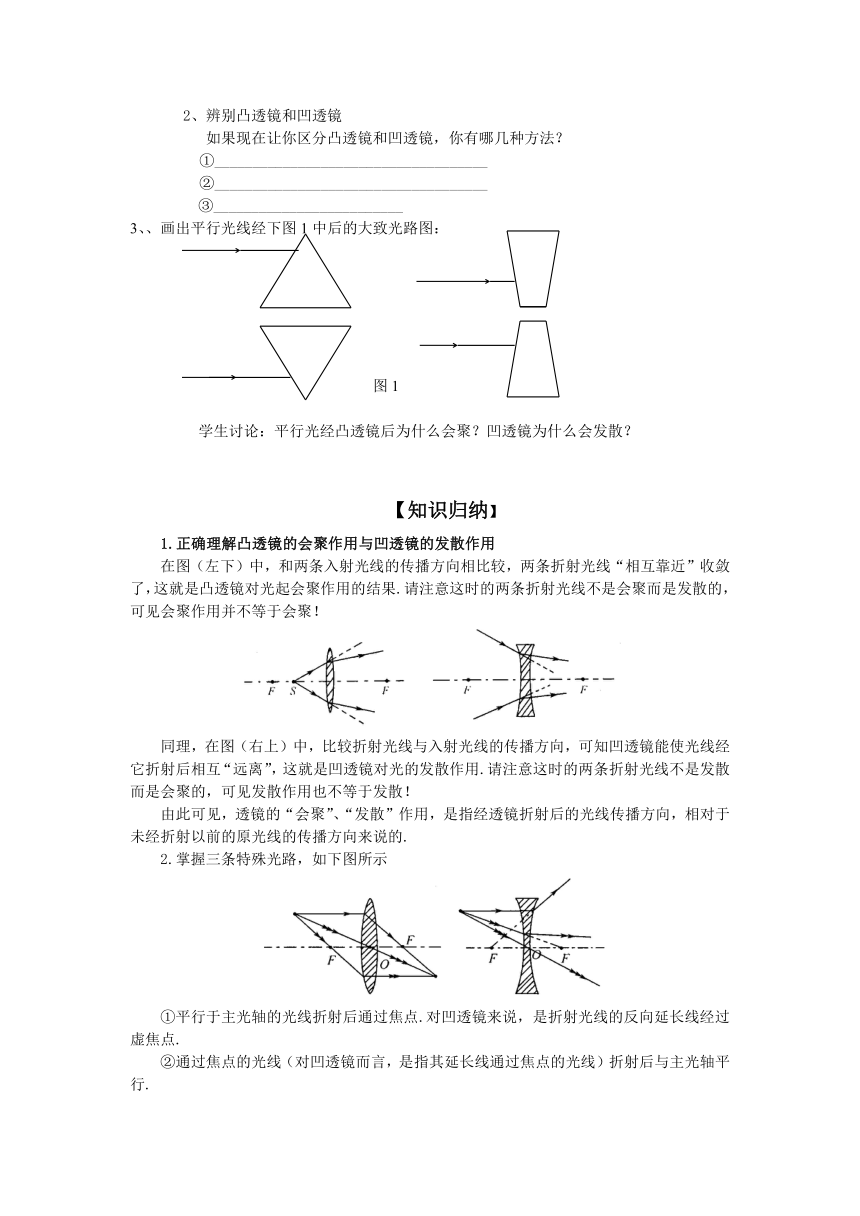

2、辨别凸透镜和凹透镜
如果现在让你区分凸透镜和凹透镜，你有哪几种方法？
①____________________________________
②____________________________________
③_________________________
3、、画出平行光线经下图1中后的大致光路图：
图1
学生讨论：平行光经凸透镜后为什么会聚？凹透镜为什么会发散？
【知识归纳】
1.正确理解凸透镜的会聚作用与凹透镜的发散作用
在图（左下）中，和两条入射光线的传播方向相比较，两条折射光线“相互靠近”收敛了，这就是凸透镜对光起会聚作用的结果.请注意这时的两条折射光线不是会聚而是发散的，可见会聚作用并不等于会聚！
同理，在图（右上）中，比较折射光线与入射光线的传播方向，可知凹透镜能使光线经它折射后相互“远离”，这就是凹透镜对光的发散作用.请注意这时的两条折射光线不是发散而是会聚的，可见发散作用也不等于发散！
由此可见，透镜的“会聚”、“发散”作用，是指经透镜折射后的光线传播方向，相对于未经折射以前的原光线的传播方向来说的.
2.掌握三条特殊光路，如下图所示
①平行于主光轴的光线折射后通过焦点.对凹透镜来说，是折射光线的反向延长线经过虚焦点.
②通过焦点的光线（对凹透镜而言，是指其延长线通过焦点的光线）折射后与主光轴平行.
③通过光心的光线不改向.
【反馈评价】
（基础巩固）1、图3－2中正确表示了光通过透镜的是( )

2、完成下图的光路图
（应用创新）3、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A、凸透镜前任意位置
B、凸透镜的焦点上
C、凹透镜前任意位置
D、凹透镜的焦点上
4．一束光在空气中经凸透镜折射后，下列说法中正确的是（　　）
A．一定是平行光束
B．一定是会聚光束
C．折射光束比原光束会聚一些
D．一定是发散光束
6.怎样利用太阳光测未知凸透镜的焦距
5.如图所示，画出了光通过透镜前后的方向，在图中Ｏ处应填的适当类型的透镜是（ ）
A. 凸透镜 B.凹透镜
C.凸、凹透镜都有可能 D.凸、凹透镜都不行
7.光穿过透镜时，关于折射情况，下列说法正确的是（ ）
A.穿过一个透镜，光线就只经过了一次折射；
B.穿过一个透镜，光就会在透镜与空气交界面的两个面上产生两次折射；
C.光在穿过透镜的整个过程中，都在连续不断地进行折射；
D.透镜越厚，折射就越厉害
8.关于透镜对光线的作用，下列叙述不正确的是（ ）
A.凸透镜对光线有会聚作用；
B.点光源发光经凸透镜后的光线一定是发散的；
C.凹透镜对光线有发散作用；
D.点光源发光经凹透镜后的光线一定是发散的.
（中考链接）（09泰安）9．下图所示的四种现象中，属于光的反射现象的是
（09义乌）10、2009年7月22日（农历六月初一）上午，在我国长江中下游地区，将可以看到本世纪最重要、持续时间最长的一次日全食，在上海和杭州地区，人们可以“享受”到大约5-6分钟的日全食时间。
（2）专家提醒，在观察日全食时千万要小心，直接观察太阳会灼伤眼睛，甚至可能对眼睛造成永久性上海。其原因之一是人眼对光的作用相当于 ，对光线有会聚作用。
（09杭州）11.下列叙述中，正确的是（ ）
A．在光的折射现象中，折射角一定小于入射角
B．凸透镜对光起会聚作用，因而物体经凸透镜所成的像总是缩小的
C．无论物体离平面镜远或近，它在平面镜中所成像的大小始终不变
D．凹面镜对光起发散作用，凸面镜对光起会聚作用
F
F
F
F
F
F
O
O
O
A．拱桥倒影 B．一叶障目,不见泰山 C．钢笔错位 D． 树林间的光线
