课件24张PPT。第5章透镜及其应用第一节 透镜

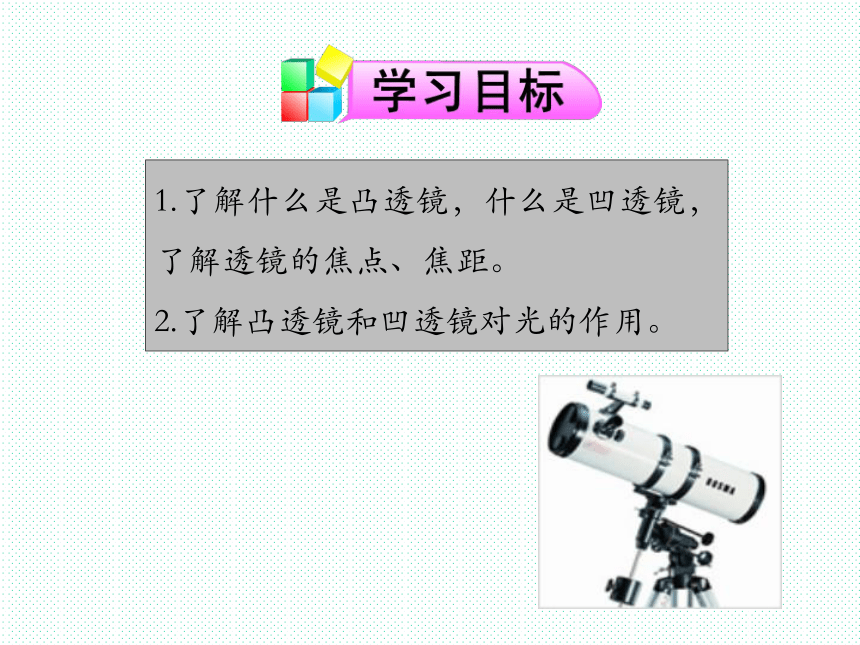

1.了解什么是凸透镜，什么是凹透镜，了解透镜的焦点、焦距。

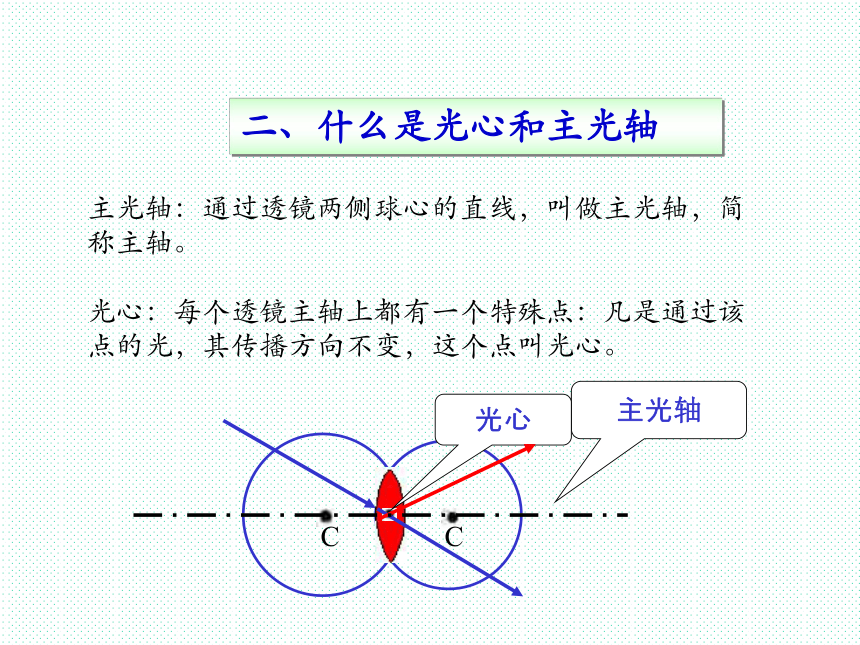

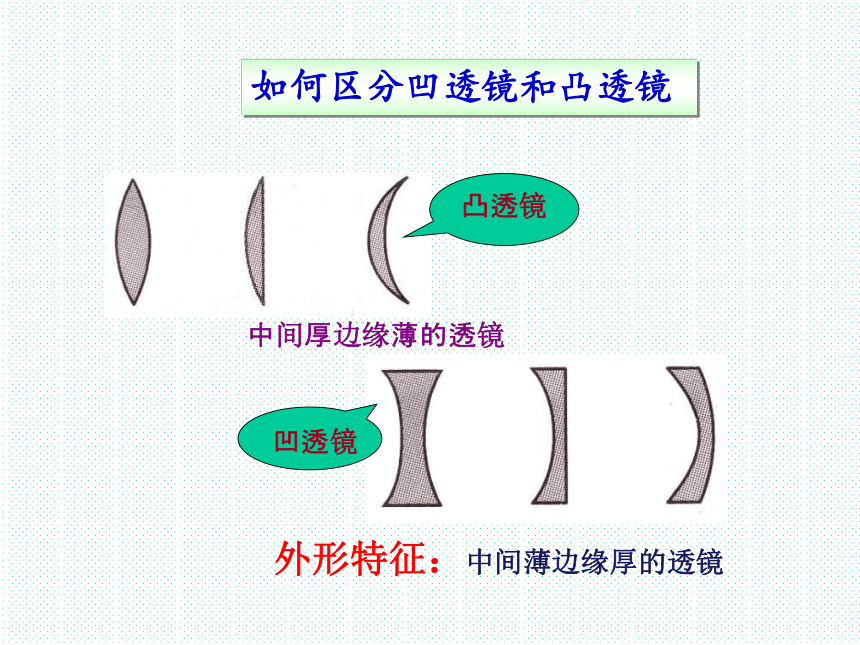

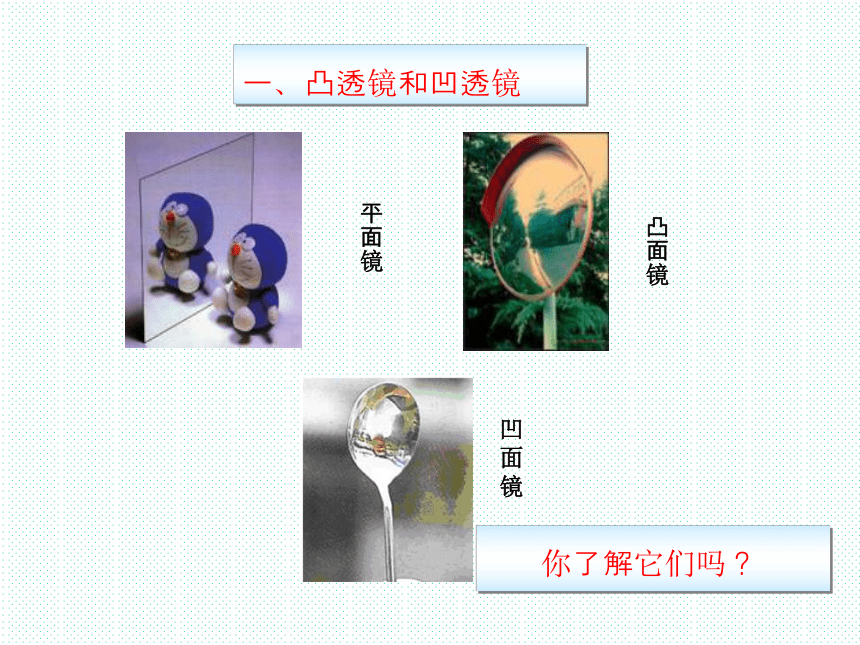

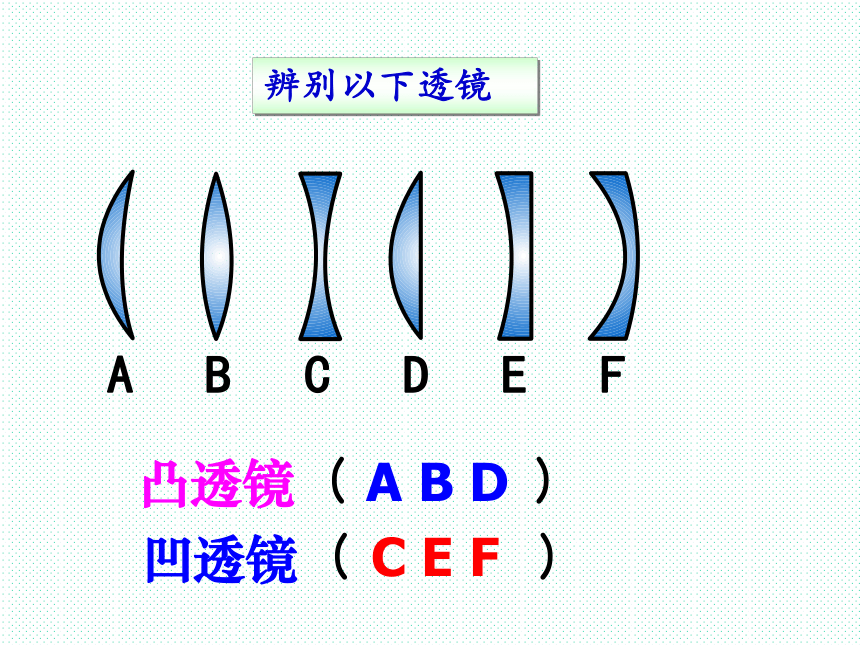

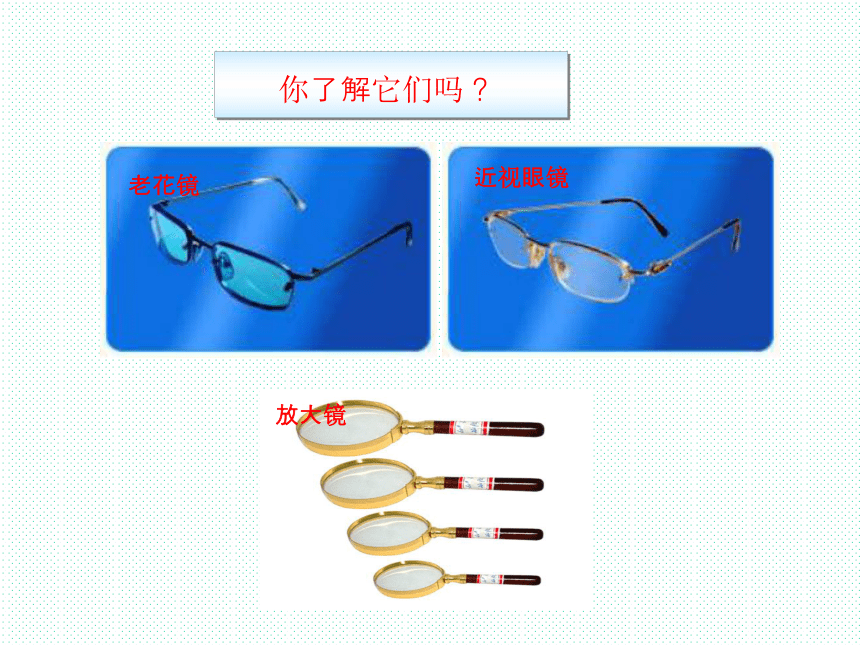

2.了解凸透镜和凹透镜对光的作用。 你了解它们吗？凹面镜一、凸透镜和凹透镜 你了解它们吗？辨别以下透镜凸透镜（ ）凹透镜（ ） A B DC E F如何区分凹透镜和凸透镜二、什么是光心和主光轴主光轴：通过透镜两侧球心的直线，叫做主光轴，简称主轴。

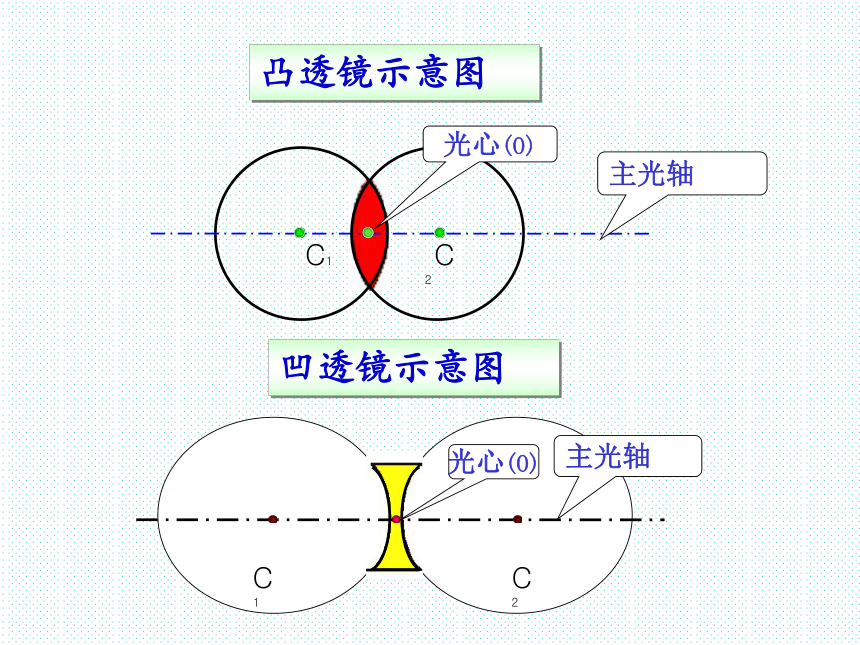

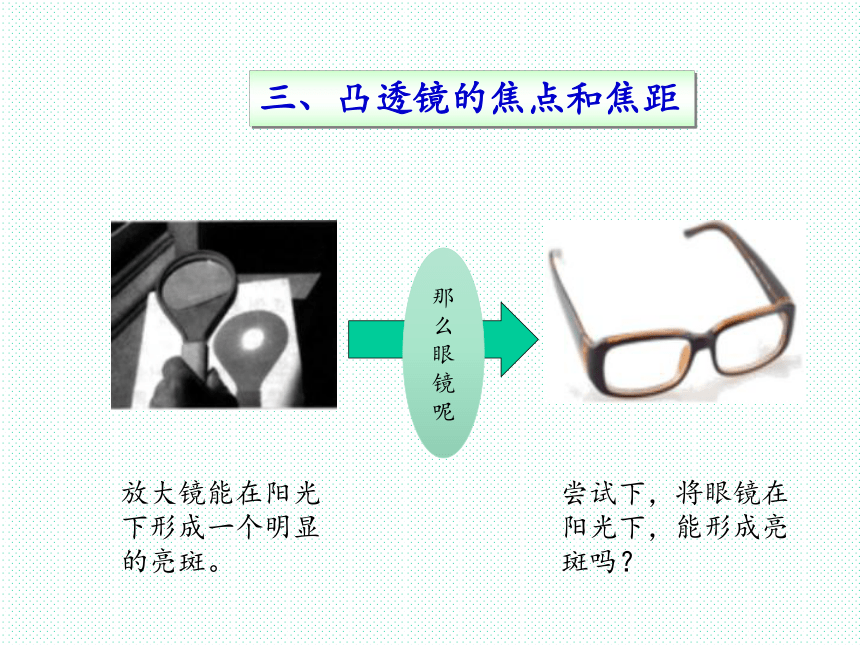

光心：每个透镜主轴上都有一个特殊点：凡是通过该点的光，其传播方向不变，这个点叫光心。凸透镜示意图凹透镜示意图三、凸透镜的焦点和焦距放大镜能在阳光下形成一个明显的亮斑。尝试下，将眼镜在阳光下，能形成亮斑吗？那么眼镜呢三、凸透镜的焦点和焦距焦点：凸透镜能使平行于主光轴的光汇聚在一点，这个点叫焦距，用“F”字母表示。
焦距：焦点到光心的距离，用“f”字母表示。为什么凸透镜能聚光？透镜对光线的作用凸透镜对光线的作用凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。例题在用如图所示器材测量凸透镜焦距时，一束平行于凸透镜主光轴的光线经过凸透镜后，调节光屏，在光屏上形成一个最小、最亮的光斑，由图可知，凸透镜对光线具有______
作用，该凸透镜的焦距是__________cm，如果测量焦距时光屏上光斑不是最小，那么焦距将________。
（选填“偏小”、“准确”或“偏大”）答案：会聚；11.0；偏大或偏小。透镜的三条特殊光线凸透镜：
光线1：平行于主光轴的光通过凸透镜要会聚到焦点处
光线2：过透镜光心光线，不改变方向
光线3：过主光轴的光，通过透镜会平行于主光轴射出凹透镜：
光线1：平行于凹透镜主光轴的光线折射后折射光线的反向延长线经过焦点光线2：延长线经过凹透镜主光轴的光线折射后平行于主光轴
光线3：过凹透镜光心O的光线传播方向不发生改变【例题】作图题，在方框内画入合适的光学元件：答案小结：
凸透镜对光有会聚作用，
凹透镜对光有发散作用。
总结1.我们认识了凸透镜和凹透镜，而且知道了凸透镜的焦点和焦距。
2.凸透镜能使跟主光轴平行的光线会聚在焦点上。
3.凸透镜能产生平行光.但是凹透镜却能使平行光发散。课堂练习1．如图是四个透镜实物图，属于凹透镜的是（ ）
A． B．

C． D．
C2．如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（ ）
A．a
B．b、d
C．c
D．a、b、c、d
C如图是把一副眼镜放在太阳光下，在地面上看到的情形．由此可以判断镜片是（ ）
A．凸面镜 B．凹面镜
C．凸透镜 D．凹透镜
D人的眼睛中晶状体相当于凸透镜，凸透镜
具有 光线作用．如果远处
的物体通过晶状体所成的像落在视网膜 （填“前面”或“后面”）就会形成近视，
近视眼患者需要配戴 透镜来
矫正视力．
答案：会聚；前面；凹
