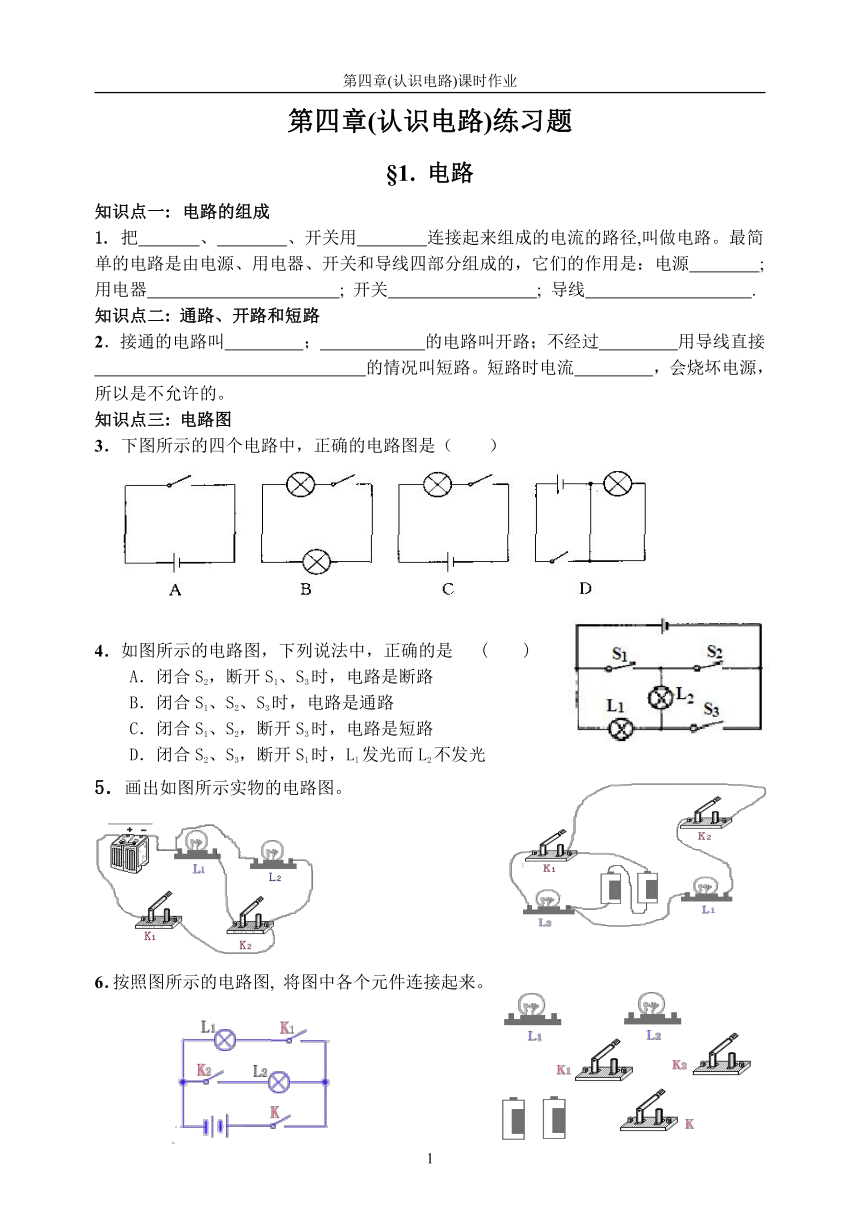

第四章(认识电路)练习题
§1. 电路
知识点一: 电路的组成
1. 把 、 、开关用 连接起来组成的电流的路径,叫做电路。最简单的电路是由电源、用电器、开关和导线四部分组成的，它们的作用是：电源 ;
用电器 ; 开关 ; 导线 .
知识点二: 通路、开路和短路
2．接通的电路叫 ； 的电路叫开路；不经过 用导线直接
的情况叫短路。短路时电流 ，会烧坏电源，所以是不允许的。
知识点三: 电路图
3．下图所示的四个电路中，正确的电路图是（　　）
4．如图所示的电路图，下列说法中，正确的是 ( )
A．闭合S2，断开S1、S3时，电路是断路
B．闭合S1、S2、S3时，电路是通路
C．闭合S1、S2，断开S3时，电路是短路
D．闭合S2、S3，断开S1时，Ll发光而L2不发光
5．画出如图所示实物的电路图。
　　　　
6．按照图所示的电路图, 将图中各个元件连接起来。
　　　　　　
§2. 电路的连接
知识点一: 串联电路
1．把用电器 连接起来的电路，叫做串联电路。在串联电路中，只有 条电流通路，切断任何一处电路，整个电路 。
2．想通过一个电键同时控制两灯泡的发光和熄灭, 那么 (　　 )
A、两个灯泡可以是串联或并联； 　　 B、两个灯泡只能是串联；
C、两个灯泡只能是并联； 　　 D、串联、并联都不行。
3．在如图所示的电路中，灯泡L1和L2的连接方式属于串联的是：（ ）
A B C D
知识点二: 并联电路
4．把用电器 连接起来的电路，叫做并联电路。在并联电路中，可以有 条电流通路，切断干路中的一处，整个电路均 ；切断某条支路，其他支路和 仍可构成 路。
5．如图所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的．
(1)用导线将A、B连接，再将C、D连接则灯L1和L2是_______联的．
(2)用导线将A、D连接，则L1和L2是____ _联的．
(3)如果用导线将B、C连接，称电路为____ 。
（填通路、断路、短路）
6．关于右图中的实物连接图，下列说法正确的是 （ ）
A．L1和L2是串联 B．L1和L3是串联
C．L1、L2、L3是串联 D．L1、L2、L3是并联
7．如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是 ；开关闭合后，总有一部分灯不亮的电路是 ；已经发生短路故障的电路是 ；闭合开关后将发生短路故障的电路是 ；无论开关断开或闭合，灯始终不亮的电路是 。
§3. 活动：电路创新设计展示
1．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。评价下图所示的电路，你认为符合上述要求的是( )
2．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光，图9为四位同学设计的模拟电路图，你认为最符合上述要求的是 ( )
3．小明和同组同学利用如图7所示的a、b两个电路进行“串联电路和并联电路的比较” 的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。你认为其中不可能的是（　　）
A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯
L2将会熄灭
B．在a电路中再串联一个小灯泡，接通电路后，灯L1和
灯L2发光会变暗
C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭
D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭
4．右图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与___________两触点接触时，电动机送出来的是热风。
5．设计电路：在楼梯走廊处安装两盏电灯，想在楼道两头都能随意控制这两盏灯，用单刀双掷开关应怎样连接？画出电路图。
