第五章(探究电流)课时作业

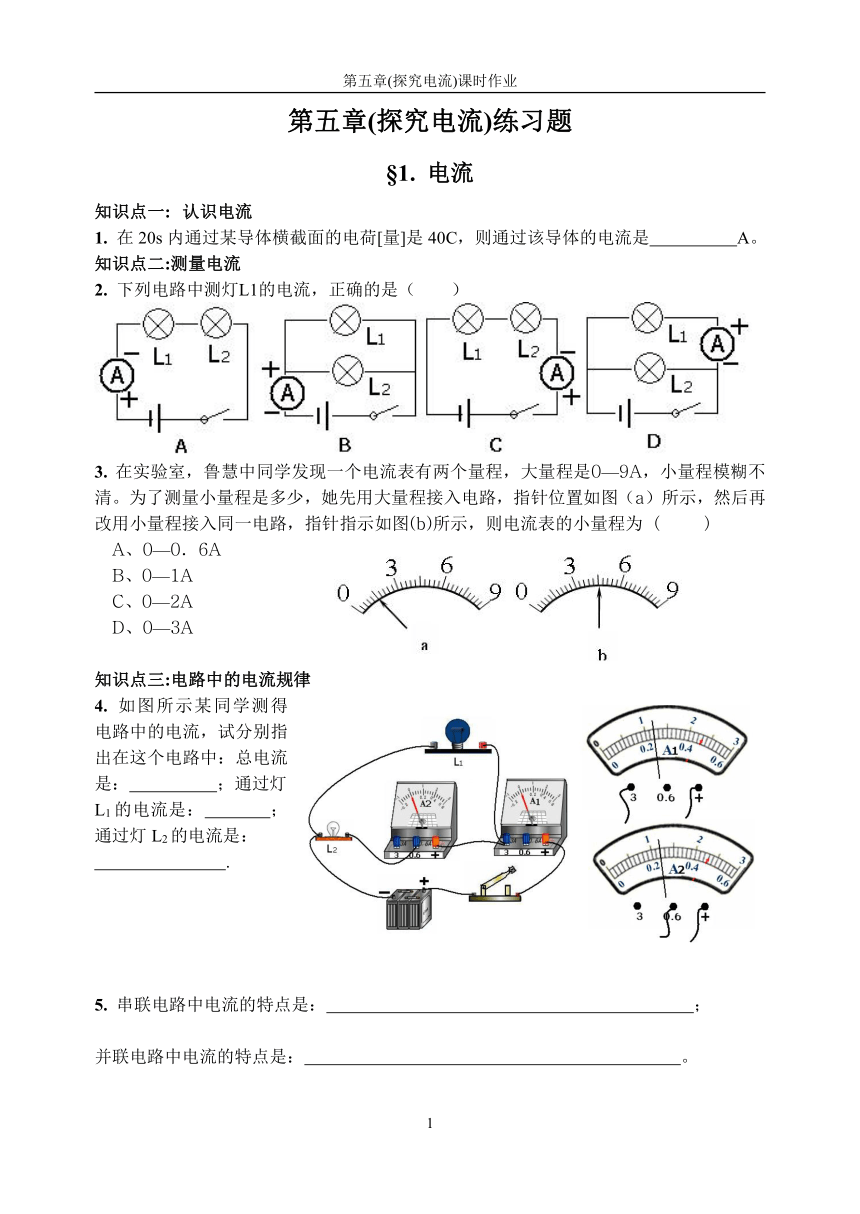

第五章(探究电流)练习题
§1. 电流
知识点一: 认识电流
1. 在20s内通过某导体横截面的电荷[量]是40C，则通过该导体的电流是 A。
知识点二:测量电流
2. 下列电路中测灯L1的电流，正确的是（ ）
3. 在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为 ( )
A、0—0．6A
B、0—1A
C、0—2A
D、0—3A
知识点三:电路中的电流规律
4. 如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是：
.
5. 串联电路中电流的特点是： ；
并联电路中电流的特点是： 。
§2. 电压:电流产生的原因
知识点一:-认识电压
1.电压的作用是 ;电压的单位是 。
知识点二:-测量电压
2. 下列电路中测灯L1两端的电压，正确的是（ ）
知识点三:-电路中的电压
3. 串联电路中电压的特点是： ；
并联电路中电压的特点是： 。
4.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为 （ ）
A．5.6V 1.4V
B．7 V 1.4V
C．1.4V 7V
D．1.4V 5.6V
5. 试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。并画出相应的电路图。
§3. 电阻:导体对电流的阻碍作用
知识点一:物体的导电性
1. 现有六种物品：铜条、玻璃丝、铅笔芯、水银、塑料棒、陶瓷片.小明将它们分成两类，如下表所示.小明是按物质的哪种物理属性对它们进行分类的 ( )
第一类 第二类
铜条 铅笔芯 水银 玻璃丝 塑料棒 陶瓷片
A．密度 B．磁性 C．硬度 D． 导电性
2.电阻是表示 ;它的单位是 。
知识点二:探究决定电阻大小的因素
3. 在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：
猜想1：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关。
图19是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是1m，d的长度0．5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同，
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟_____ _的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小。
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟___________ _的关系，其结论是：_________
_ 。
（3）以上方法在研究物理问题时经常用到，被称为控制变量法。试根据学过的物理知识再列出两例用这种方法研究的问题：_________________ _。
知识点: 电阻器------重要的电子元件
4. 如图给出了几种元件，请在图上用铅笔连线表示导线把电路元件连接起来，要求L1与L2并联，且用滑动变阻器控制通过L1的电流大小（要求连线不能交叉）。
5. 滑动变阻器
的原理是：
。
6.如图所示, 电
阻箱的电阻是
欧姆.
