16.4 安装直流电动机模型

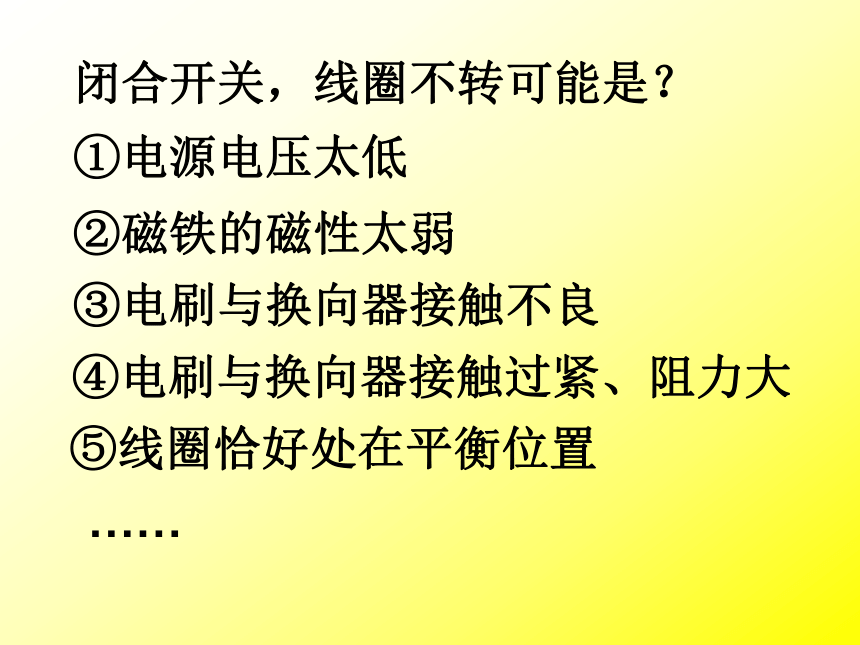

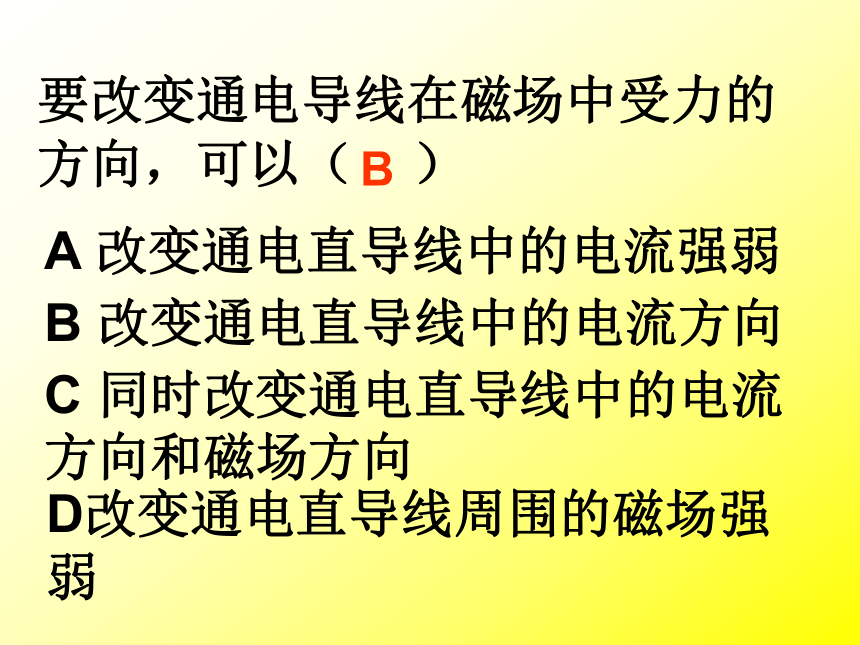

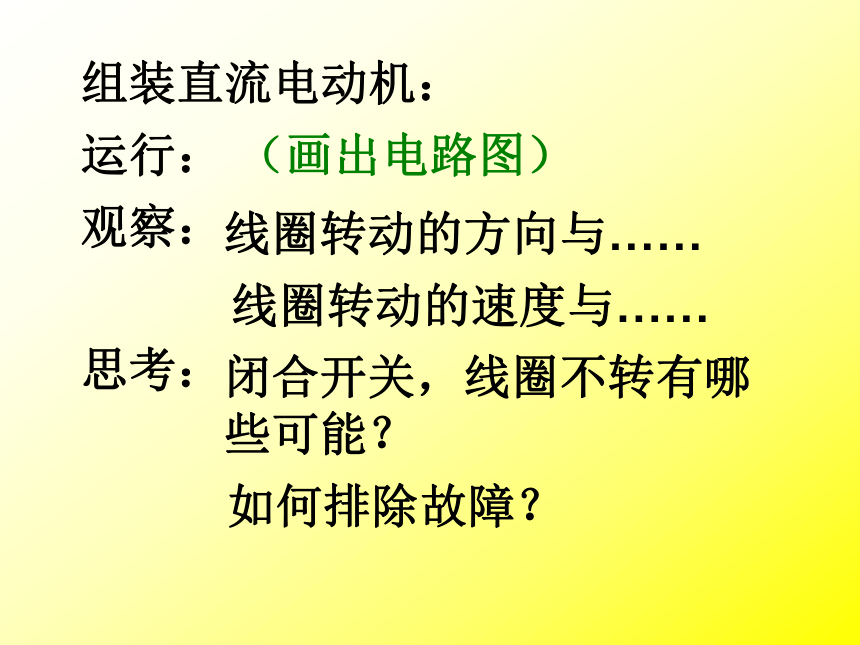

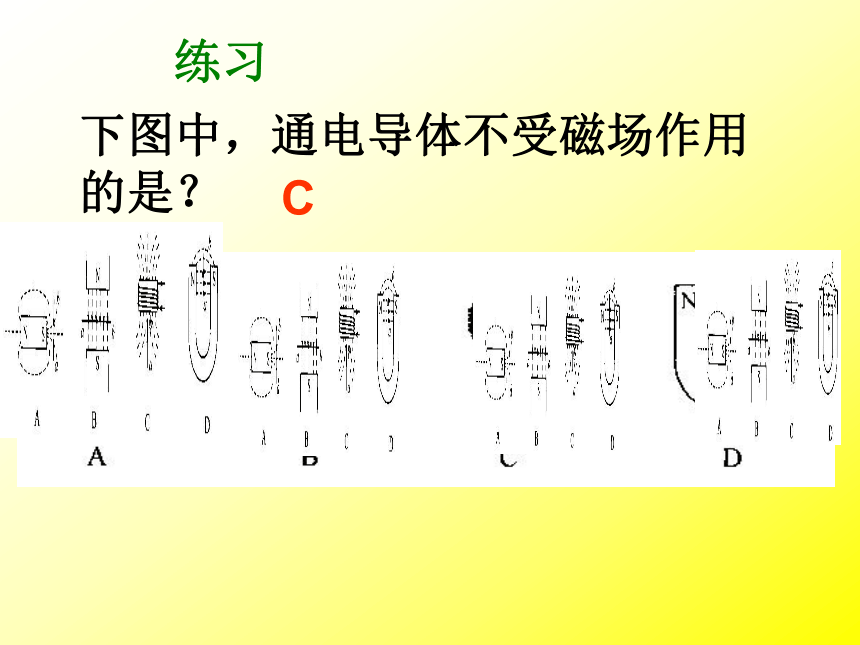

课件16张PPT。安装直流电动机模型材料组装直流电动机：思考：运行： （画出电路图）观察：线圈转动的方向与……线圈转动的速度与……闭合开关，线圈不转有哪些可能？如何排除故障？闭合开关，线圈不转可能是？①电源电压太低②磁铁的磁性太弱③电刷与换向器接触不良④电刷与换向器接触过紧、阻力大⑤线圈恰好处在平衡位置……练习下图中，通电导体不受磁场作用的是？C要改变通电导线在磁场中受力的方向，可以（ ）A 改变通电直导线中的电流强弱B 改变通电直导线中的电流方向C 同时改变通电直导线中的电流方向和磁场方向D改变通电直导线周围的磁场强弱B要改变直流电动机的转动方向，可以( )
A、增大电流
B、改变线圈中的电流方向或对调磁铁两极
C、同时改变电流方向和磁场方向
D、增强磁铁的磁性 B要想使一台直流电动模型的转速增大一些，下列方法中不可能达到目的的是（ ）
A、增大线圈中的电流强度
B、增加干电池的节数
C、将磁体的磁极对调一下
D、增大磁体的磁性C直流电动机模型实验中，下列现象中可能发生的是（ ）
A、将电源的两极对调一下，线圈转动方向不变
B、将磁性的两极对调一下，线圈转动方向不变
C、将电源和磁铁的两极同时对调，线圈的转动方向不变
D、使电流减小，线圈的转速不变C安装正确的直流电动机模型。在接通电源，线圈中有电流时，电动机不转，不可能造成这一现象的原因是 （ ）
A、线圈刚好处在平衡位置
B、轴受到的摩擦力太大
C、电源的正负极相反
D、电源电压太低 C如图，移动变阻器R1的滑片向____移，导线ab受力摆动就增大，说明，磁场对通电导体的作用力与_______有关；移动变阻器R2的滑片向____移，导线ab受力摆动也增大，说明，磁场对通电导线的作用力的方向与________有关.右磁场强弱左电流强弱常用电流计测量电流的原理？A 电流周围的磁场吸引指针转动B磁场对电流的作用带动指针转动C 直流电动机的运转带动指针转动D 磁体周围的磁场吸引指针转动B试说直流电动机的工作原理根据图示，分析、推导并在图中标出F的方向或电流方向FacdF
