3.1透镜

课件21张PPT。削冰令圆，举以向日，则得火。透镜透 镜箐口农中
李治飞
凸透镜:凹透镜:一、透镜的分类中间厚
边缘薄中央薄

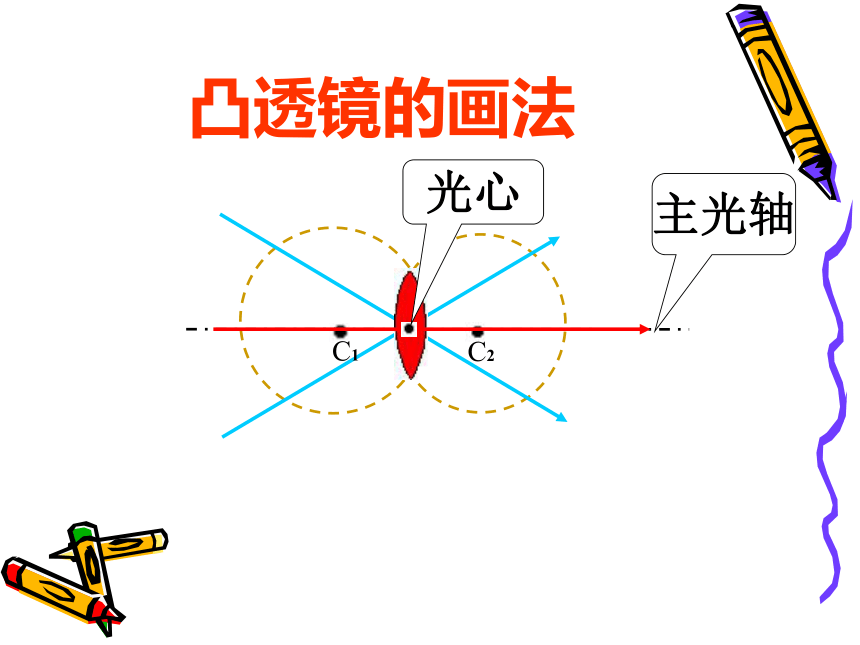

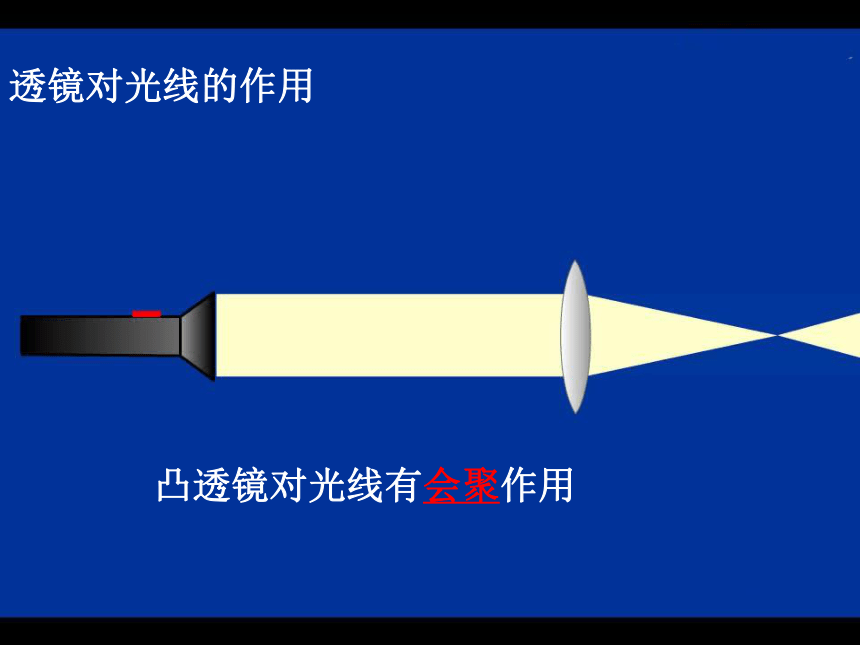

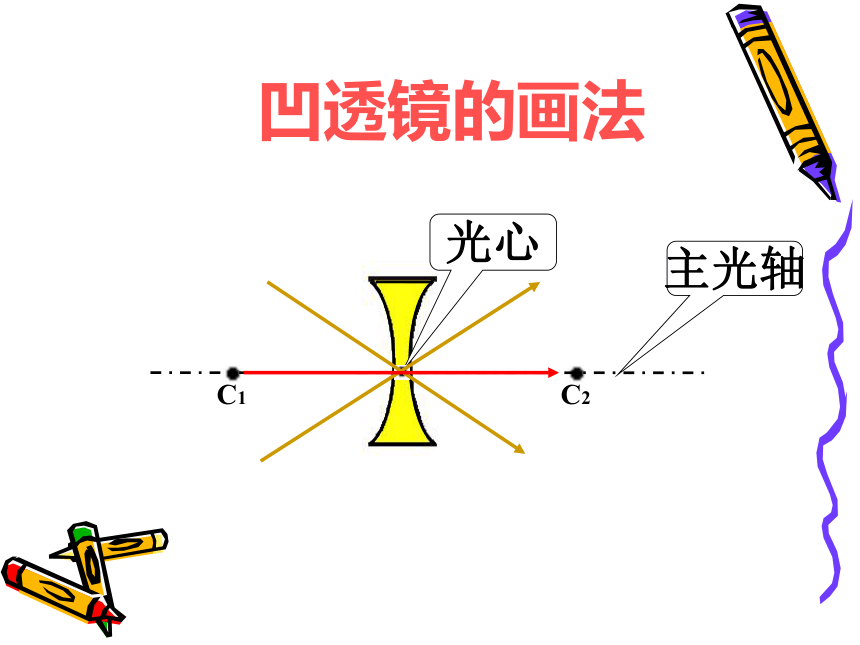

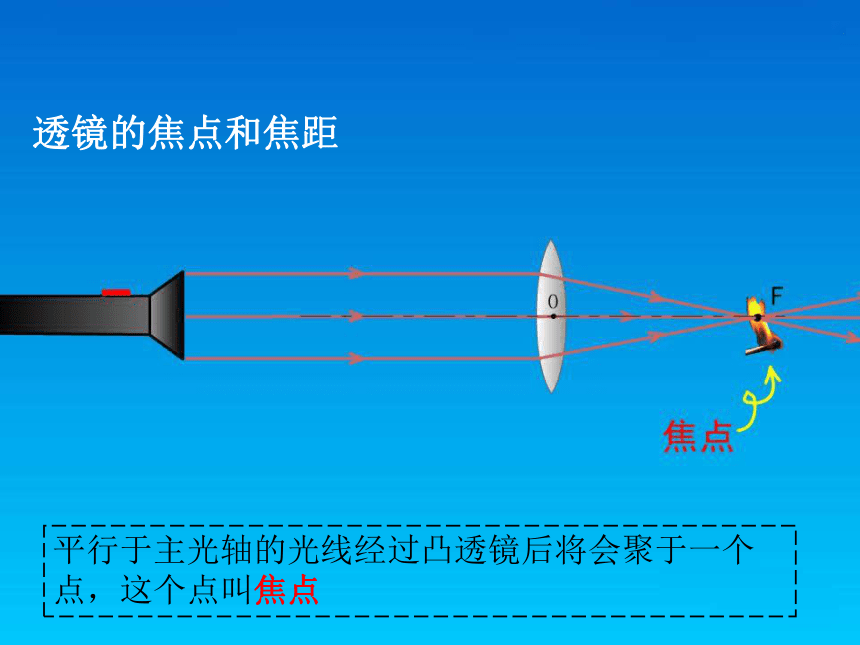

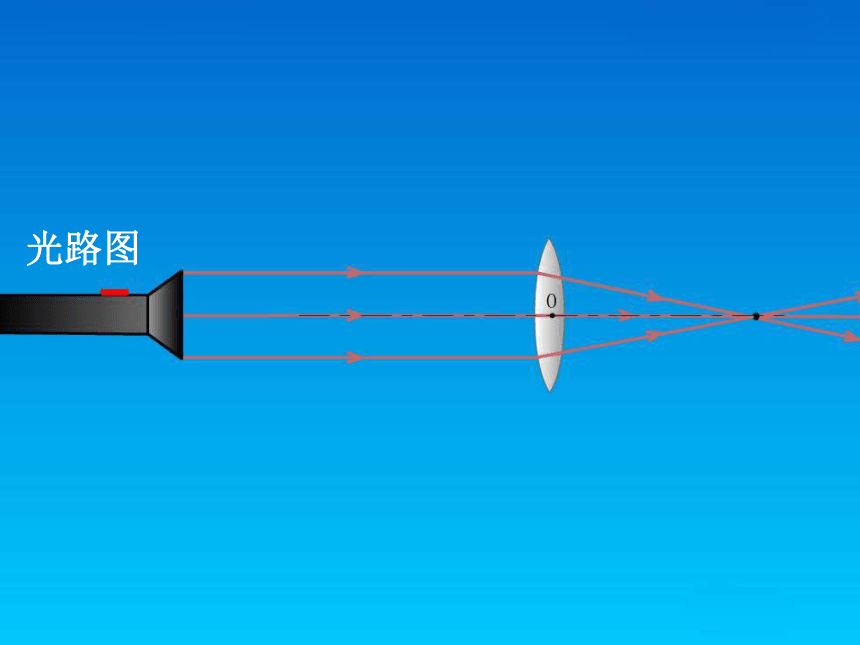

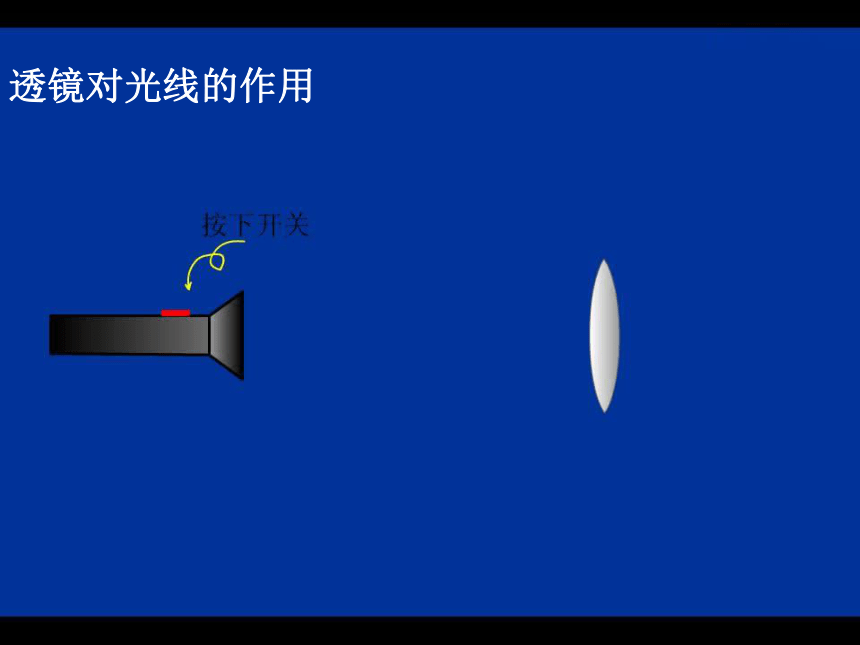

边缘厚凸透镜的画法 C1 C2主光轴光心凹透镜的画法 C2 C1主光轴光心透镜对光线的作用凸透镜对光线有会聚作用透镜对光线的作用光路图透镜的焦点和焦距平行于主光轴的光线经过凸透镜后将会聚于一个点，这个点叫焦点透镜的焦点和焦距焦点到光心的距离叫做焦距将光路从右向左传播，发现光线也能会聚于焦点。说明凸透镜有左右两个焦点透镜对光线的作用凹透镜对光线有发散作用透镜对光线的作用OF凹透镜信息快递F焦 点：平行于主光轴的光线通过凹透镜后折射光线的反向延长线会聚于一点。（凹透镜有两个虚焦点）凹透镜如图：f是虚焦点到凹透镜光心的距离，称为焦距。凸透镜焦距的测量：太阳光聚焦法：拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。 小结：一、透镜的种类凸透镜：凹透镜：中间厚，边缘薄的透镜中间薄，边缘厚的透镜二、透镜对光的作用凸透镜对光有会聚作用，凹透镜对光有发散作用。三、凸透镜的焦点和焦距平行于主光轴的光线经凸透镜后将会聚于一个点，这个点就是焦点焦点到光心的距离是焦距四、凸透镜焦距的测量太阳光聚焦法看看你学的怎么样？看看你学的怎么样？辨别下列透镜凸透镜（ ）凹透镜（ ） A B DC E F谢谢
