变压器

课件20张PPT。1、交变电流：大小和方向都随时间作周期性变化的电流。2、正弦式电流变化规律：
e=Emsinωt
i=Imsinωt Im=Em/R叫电流的最大值

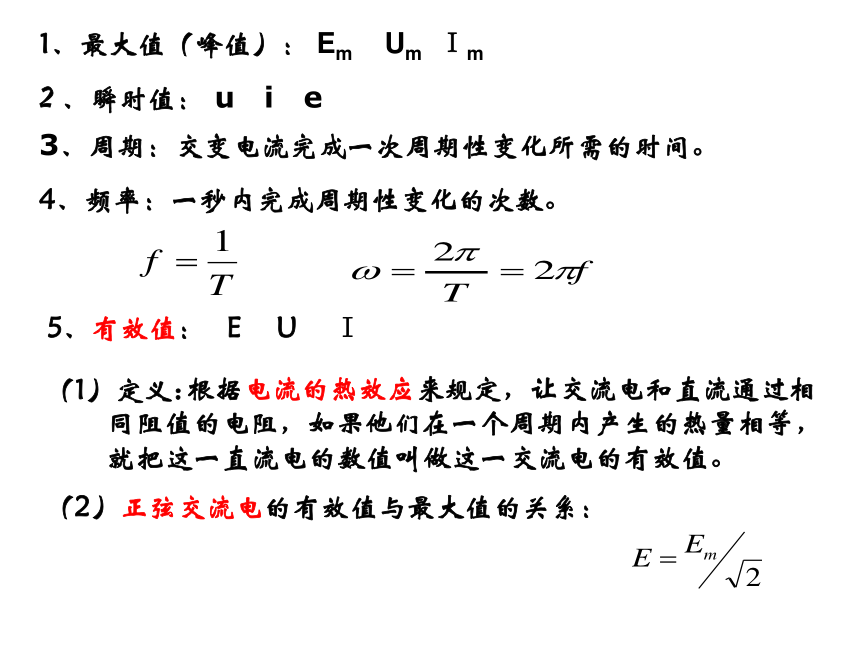

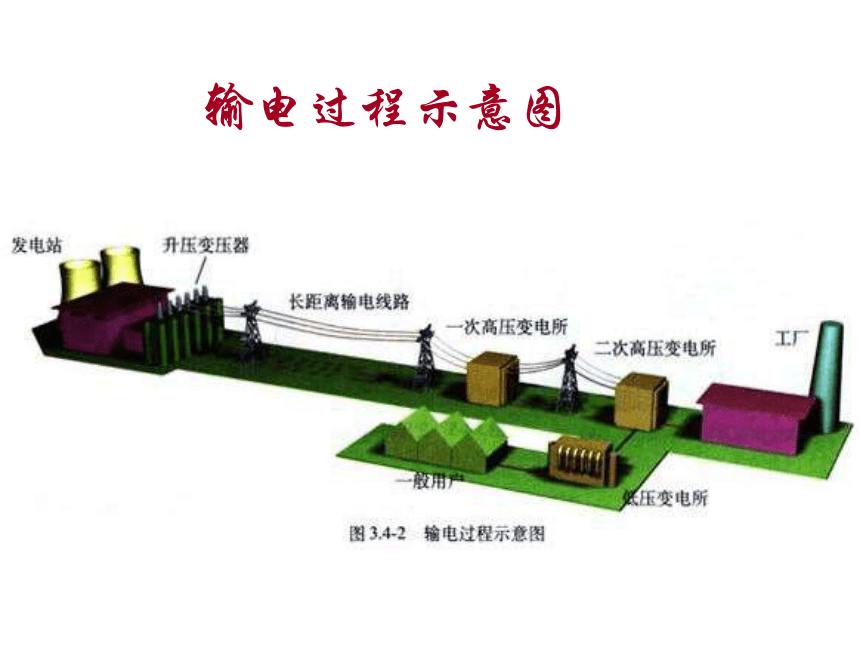

u=Umsinωt Um=ImR叫电压的最大值 小 结1、最大值（峰值）： Em Um Ｉm 　２、瞬时值： u i e3、周期：交变电流完成一次周期性变化所需的时间。4、频率：一秒内完成周期性变化的次数。5、有效值： E U I （1）定义： 根据电流的热效应来规定，让交流电和直流通过相同阻值的电阻，如果他们在一个周期内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值。（2）正弦交流电的有效值与最大值的关系：输电过程示意图一、远距离输电的困难
1、实际需要：输电距离达几千千米，输电电
压达几百千伏。
2、发电方面：大型发电机发出的电，按等级
一般有10.5kV、13.0KV、15.75KV和
18.0KV几种，不符合远距离送电的要求。
3、用电方面： 家里用的是220V，地铁机车的
电压是50V……
困难：需要将电压变高或变低变压器二、变压器的结构二、变压器的结构

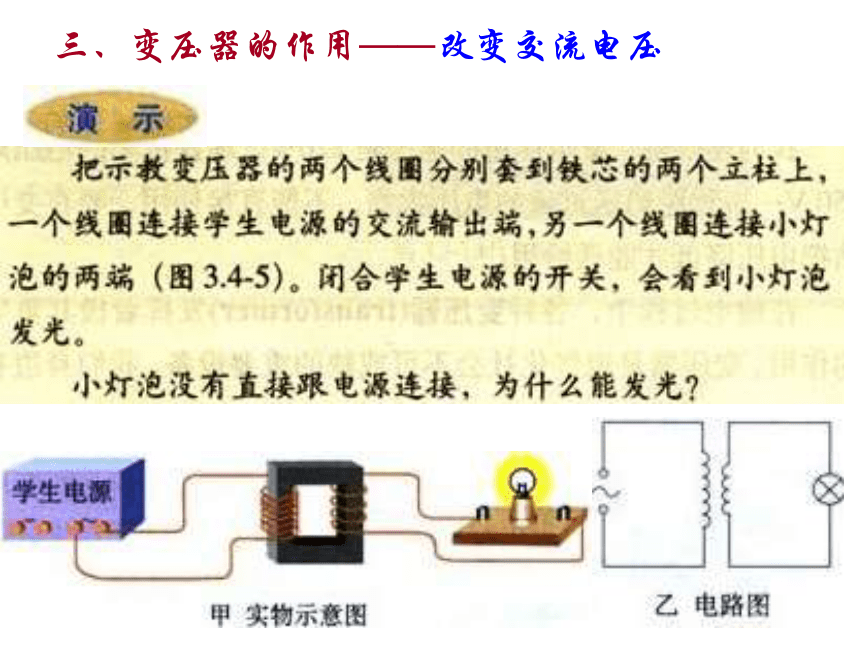

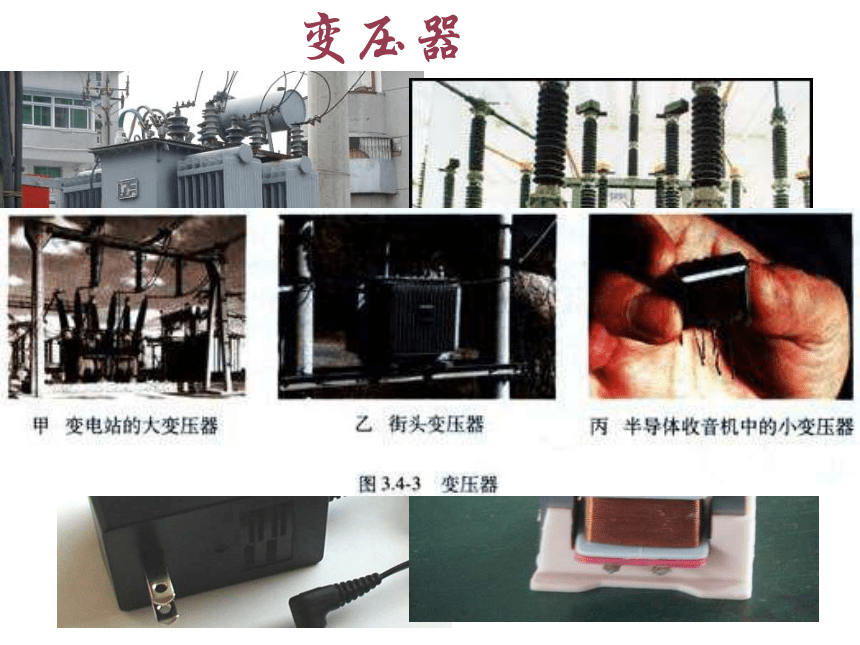

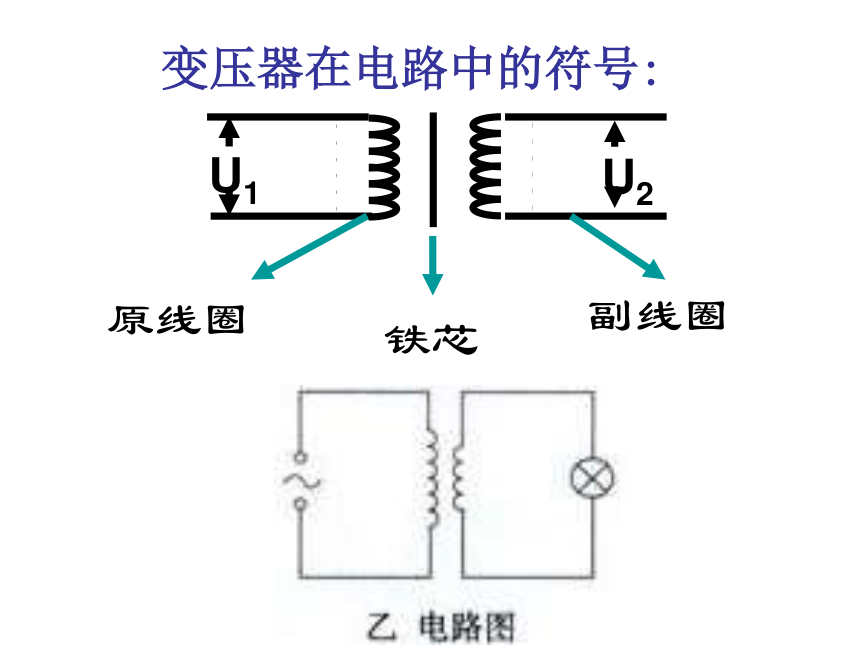

变压器由闭合铁芯和绕在闭合铁芯上的原,副线圈组成。或称初级、次级线圈。变压器的结构示意图变压器在电路中的符号:三、变压器的作用——改变交流电压四、探究变压器两个线圈的电压关系四、探究变压器两个线圈的电压关系四、探究变压器两个线圈的电压关系四、探究变压器两个线圈的电压关系-实验结果
1、关系：
2、升压变压器：能升高电压的。……
U2>U1
3、功率、电流关系：P1=P2五、变压器为什么能改变电压——工作原理
原线圈中通过电流时，铁芯中产生磁场，由于交变电流的大小和方向都在不断变化，铁芯中磁场的强弱和方向也都在不断变化。副线圈与原线圈是套在同一个铁芯上的，通过副线圈的磁场也在不断变化，于是就在副线圈内产生了感应电动势。
这个过程叫互感。
线圈的各匝之间是串联的，每匝的感应电动势加在一起就是整个线圈的感应电动势。因此，在同一个铁芯上，匝数多的电压高。电压与匝数成正比。小结
一、变压器的构造：由闭合铁芯和绕在闭合铁
芯上的原,副线圈组成。或称初级、次级
线圈。
二、电路符号图：
三、 变压器的作用：
升高或降低交流电压
四、功率、电流关系：P1=P2
五、变压器的工作原理：互感。【例2】一台理想变压器原线圈的匝数为4400匝,与220V的电源相连,当副线圈接入额定电压为36V的灯泡时,能够正常发光.则变压器副线圈的匝数为( )
A 36匝 B 72匝 C 720匝 D 1440匝【例3】一理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，
（1）当原线圈接在44V直流电源电源上时，电压表示数为________V,电流表示数为______A.
（2）当原线圈接在220V交变电源上时，电压表示数为________V，电流表示数为_______A,此时输入功率为_______W.例1、一个正常工作的理想变压器的原、副线圈中，下列哪些物理量不一定相等 （ ）
A 交流电的频率 B 电流的有效值
C 电功率 D 磁通量的变化率B0解：由　　　　　　　可知：
U1= n1U2/n2 =216V
I1=P2/U1=0.46A
答：电压表读数为216V，　　电流表读数为0.46A。
