4.3光的折射（第2课时）

第四章 多彩的光 ★★★八年级B段上期 物理导学案★★★
第三节 光的折射(第2课时)
很满意 满意 一般 不满意
执笔：刘仁坤 审核：蔡荣德 课型：新授课
班级：_______ 姓名：_______ 时间：2010.11.9
【学习目标】
1.能列举生活中光的折射现象。
2.用光的折射知识解释周围生活中的折射现象。
【重点难点】
重点：会画光的折射光路图。
难点：用光的折射知识解释周围生活中的折射现象。
【学法指导】
自主探索、交流合作
【知识链接】
当光在空气与其他介质发生折射时，不论是入射角还是折射角，处于空气中的那个角总是大角。即：空气中的角大，空气中的光线远离法线。
【学习过程】
用光的折射解释有关现象
1. 水中的筷子
水中的筷子并不是真的折断了，光在传入人眼的过程中，在水和空气的界面发生了折射，改变了传播方向，但是人眼并没有察觉到这一点，仍然逆着光传来的方向看过去确定物体的位置，这时看到的并不是实际物体，而是物体经光的折射后成的虚像。
2. 海市蜃楼
沙漠里或海面上，空气密度不均匀，光在不均匀的物质中传播时要发生折射现象，改变传播方向，到达人眼的光线已经偏离了原来的传播方向，但是人眼并没有察觉到这一点，仍然逆着光传来的方向看过去确定物体的位置，这时看到的并不是实际物体，而是物体经光的折射后成的虚像。

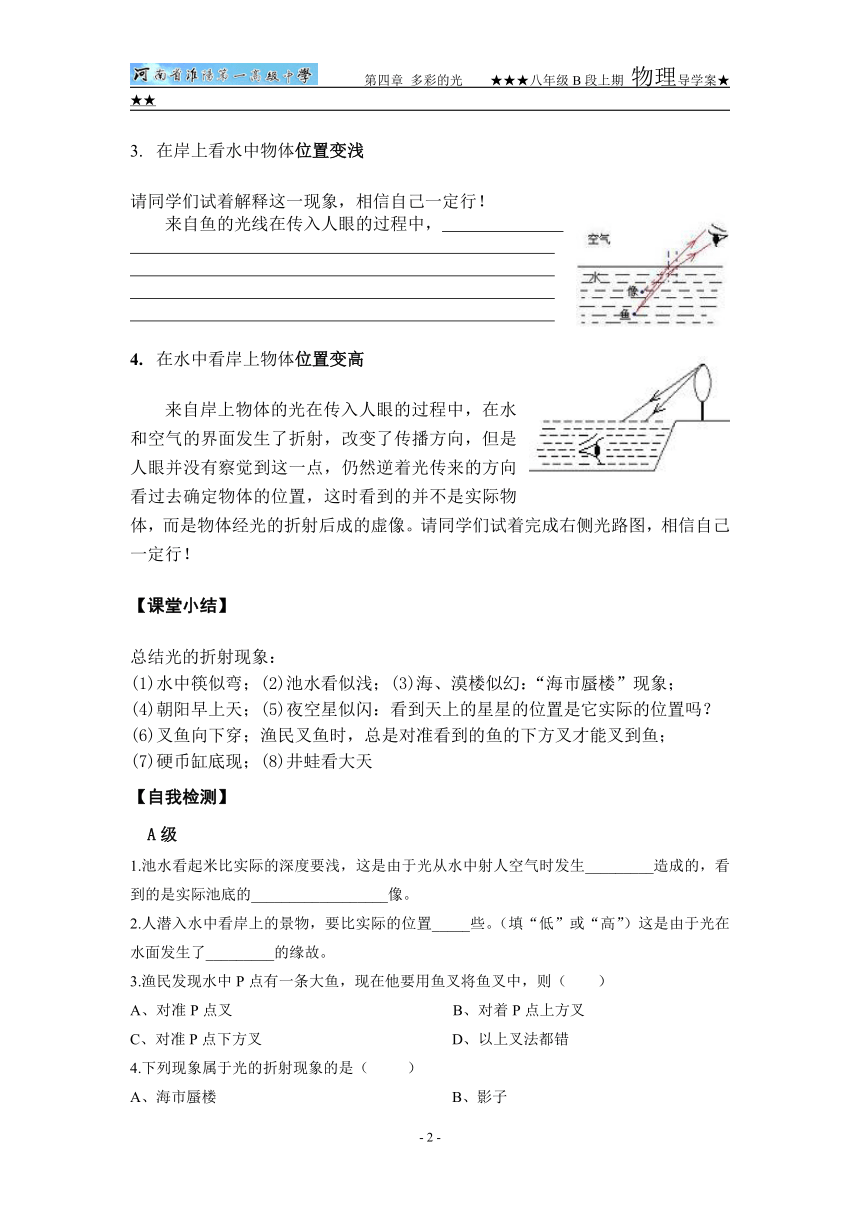

3. 在岸上看水中物体位置变浅
请同学们试着解释这一现象，相信自己一定行！
来自鱼的光线在传入人眼的过程中，
4. 在水中看岸上物体位置变高
来自岸上物体的光在传入人眼的过程中，在水和空气的界面发生了折射，改变了传播方向，但是人眼并没有察觉到这一点，仍然逆着光传来的方向看过去确定物体的位置，这时看到的并不是实际物体，而是物体经光的折射后成的虚像。请同学们试着完成右侧光路图，相信自己一定行！
【课堂小结】
总结光的折射现象：
(1)水中筷似弯；(2)池水看似浅；(3)海、漠楼似幻：“海市蜃楼”现象；
(4)朝阳早上天；(5)夜空星似闪：看到天上的星星的位置是它实际的位置吗？
(6)叉鱼向下穿；渔民叉鱼时，总是对准看到的鱼的下方叉才能叉到鱼；
(7)硬币缸底现；(8)井蛙看大天
【自我检测】
A级
1.池水看起米比实际的深度要浅，这是由于光从水中射人空气时发生_________造成的，看到的是实际池底的__________________像。
2.人潜入水中看岸上的景物，要比实际的位置_____些。（填“低”或“高”）这是由于光在水面发生了_________的缘故。
3.渔民发现水中P点有一条大鱼，现在他要用鱼叉将鱼叉中，则（ ）
A、对准P点叉 B、对着P点上方叉
C、对准P点下方叉 D、以上叉法都错
4.下列现象属于光的折射现象的是（ ）
A、海市蜃楼 B、影子
C、水中的倒影 D、小孔成像
5.下列各个光路图中，能反映光从水斜射入空气中的是（ ）
B级
1.站在平静的湖边，既可以看到水映出蓝天白云，也可以看到水中的鱼。前者是由于________形成的,后者是由于___________形成的。
2.如图所示，从玻璃杯底部的A处发出一束光，在杯壁B处
形成一光斑，当逐渐往杯中加水时，则光斑（ ）
A、 可能移向B的上方
B、 可能移向 B的下方直到杯底
C、 在B处不动
D、 可能先移向B的下方，再慢慢向上移停B处
3.人看到水池里的月亮和鱼的像，它们的形成分别是哪一种现象？（　　）
A、都是折射现象 B、前者是折射现象，后者是反射现象
C、都是反射现象 D、前者是反射现象，后者是折射现象
4.站在河边看清澈的水中的鱼和山的倒影，实际所看到的是：（ ）
A、鱼的实像和山的虚像 B、鱼的虚像和山的虚像
C、鱼的实像和山的虚像 D、鱼的虚像和山的实像
5.一盏探照灯装在东面看台上，灯光朝西斜向下射到没有水的游泳池底的中央，在将游泳池逐渐灌满水的过程中，池底的光斑将：（　　）
A、向东移动后静止 B、向西移动后静止
C、先向东移动后向西移动 D、仍在原来位置
6.观察水边风景照片，总会发现倒影部分比景物本身要暗一些，这是由于（ ）
A、入射水面的光线有一部分折射入水中 B、眼睛的一种习惯性感觉
C、光线被反射掉一部分 D、冲洗照片质量有问题
7.如图所示，图中有两架飞机，其中一架是实际飞机所在位置，另一架是从潜水艇上观察到该飞机的像，请用作图法指出A、B 两架飞机中，哪架飞机是实际飞机，哪一架是它的像。
【作业】
1.小宇利用如图所示的装置，将一细光束从水中射向空气中，用于探究“光的折射定律”
（1）为了便于清晰的观察水中的光路可采用的办法： 。实验中， （填“能”或“不能”）看见反射光线。
（2）实验中的折射光路如图所示，可以判断折射角 （填“大于”“小于”或“等于”）入射角。增大入射角，观察到折射角也在 （填“增大”或“减小”）。
2. 光由空气斜射入三棱镜再射出来。
3.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进的路线及最后射出水面的光路图。
4.如上图所示，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请画出入射光线和大致的折射光线。
【学习反思】
