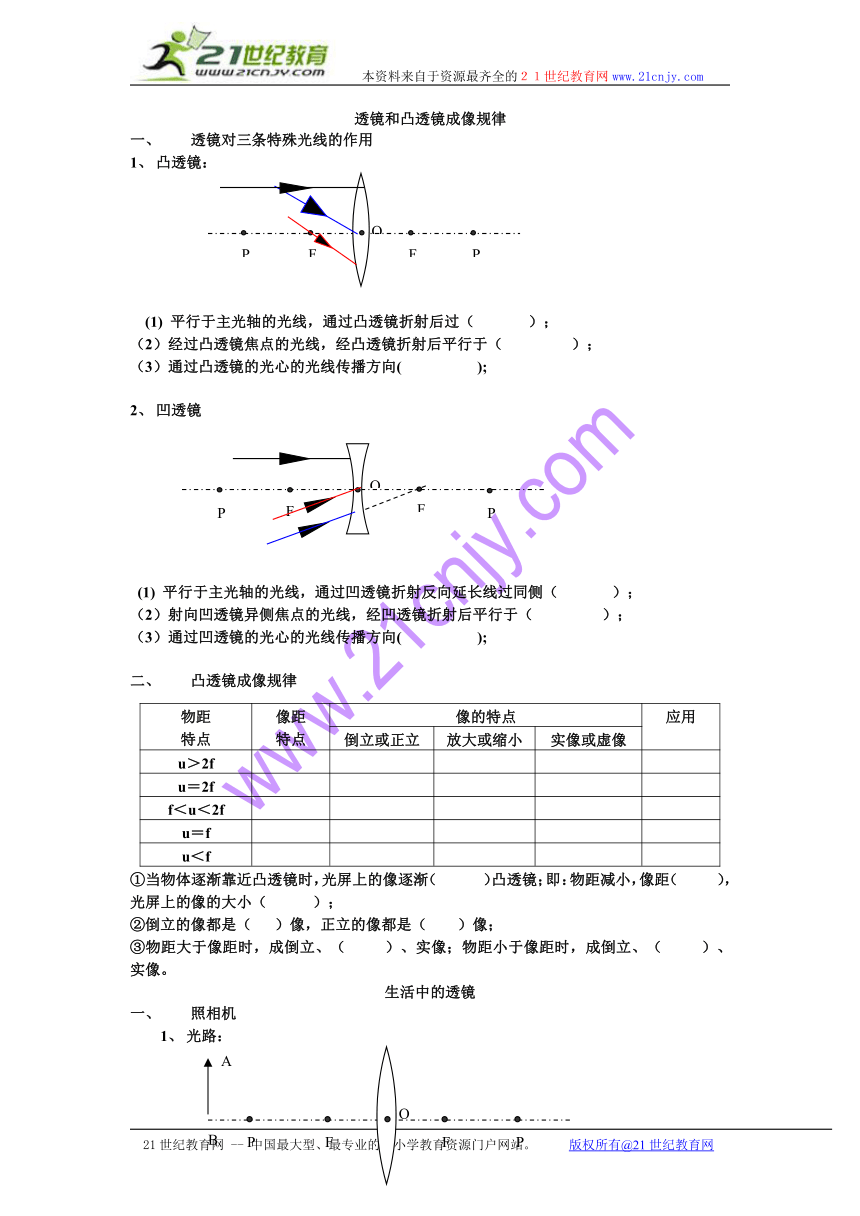

透镜和凸透镜成像规律
1、 透镜对三条特殊光线的作用
1、 凸透镜：
(1) 平行于主光轴的光线，通过凸透镜折射后过（ ）；
（2）经过凸透镜焦点的光线，经凸透镜折射后平行于（ ）；
（3）通过凸透镜的光心的光线传播方向( );
2、 凹透镜
(1) 平行于主光轴的光线，通过凹透镜折射反向延长线过同侧（ ）；
（2）射向凹透镜异侧焦点的光线，经凹透镜折射后平行于（ ）；
（3）通过凹透镜的光心的光线传播方向( );
2、 凸透镜成像规律
物距特点 像距特点 像的特点 应用
倒立或正立 放大或缩小 实像或虚像
u＞2f
u＝2f
f＜u＜2f
u＝f
u＜f
①当物体逐渐靠近凸透镜时，光屏上的像逐渐（ ）凸透镜；即：物距减小，像距（ ），光屏上的像的大小（ ）；
②倒立的像都是（ ）像，正立的像都是（ ）像；
③物距大于像距时，成倒立、（ ）、实像；物距小于像距时，成倒立、（ ）、实像。
生活中的透镜
1、 照相机
1、 光路：
2、 成像特点：（ ）；
3、 物距特点：（ ）；像距特点：（ ）；
2、 幻灯机（或投影仪）
1、 光路：
2、 成像特点：（ ）；
3、 物距特点：（ ）；像距特点：（ ）；
3、 放大镜
1、 光路：
2、
3、 成像特点：（ ）；
4、 物距特点：（ ）；
O
F
F
P
P
O
F
F
P
P
F
F
P
P
O
A
B
F
F
P
P
O
A
B
A
F
F
P
P
O
B
