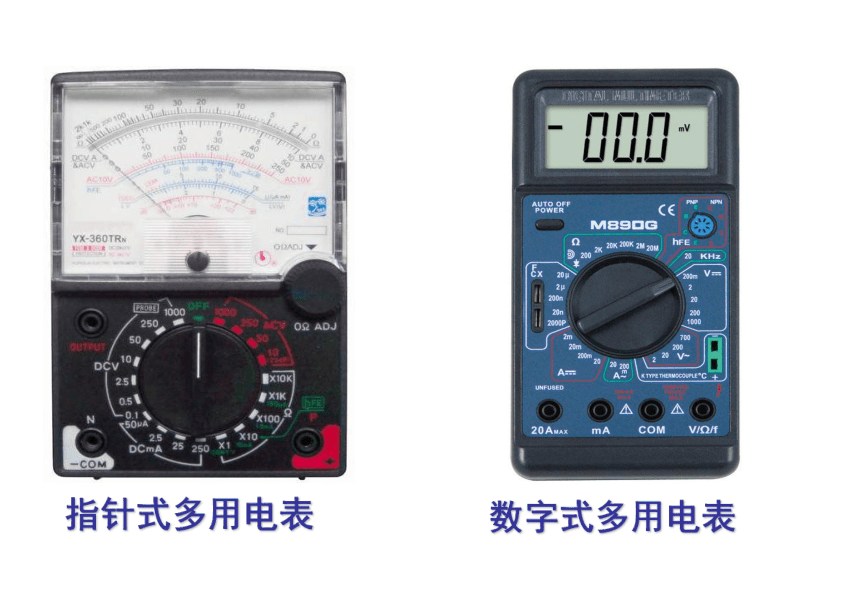

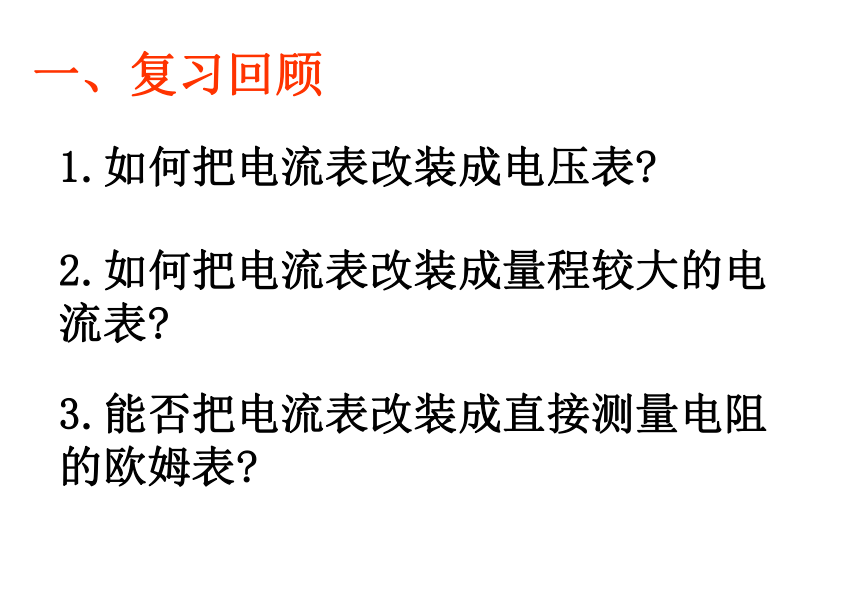

多用电表 精品课件

课件20张PPT。2.8 多用电表物理新人教版选修3-1指针式多用电表数字式多用电表多用电表的原理与使用一、复习回顾1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?3.能否把电流表改装成直接测量电阻的欧姆表?例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻7.5Ω,A、B为接线柱.

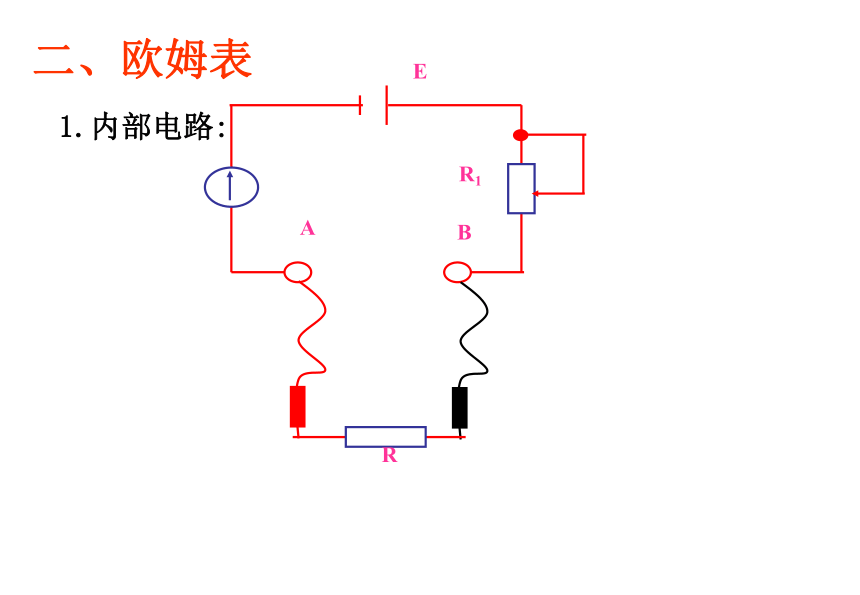

(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流
(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?

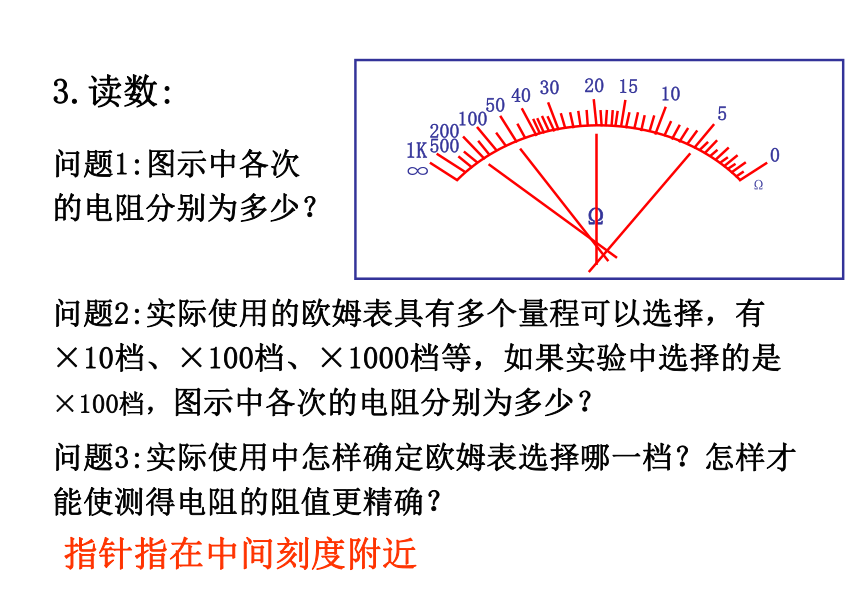

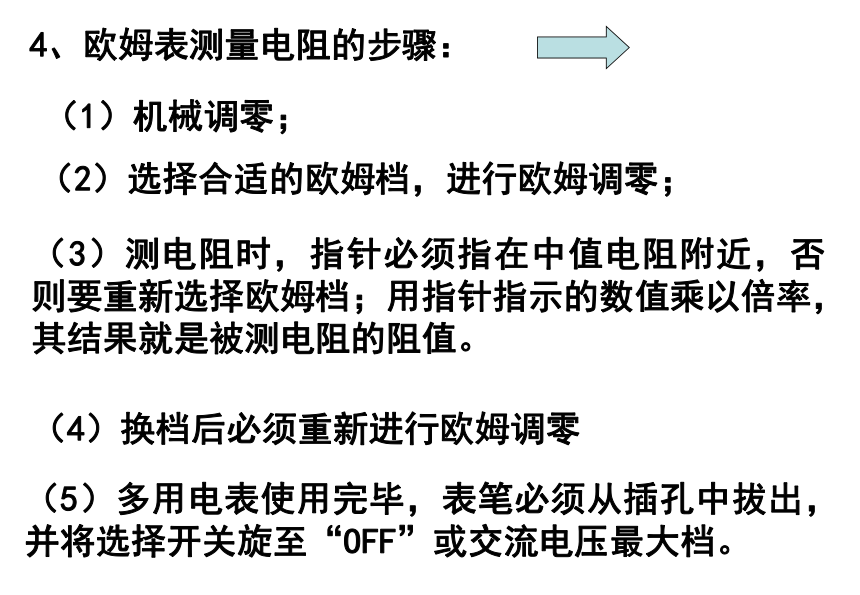

(3)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?导线电阻R2142 Ω5mA二、欧姆表1.内部电路:2.表头:问题：相对于其他电表欧姆表的表头有什么特点？1、零刻度在右边，左边为无限大2、刻度不均匀，左边密、右边稀疏反刻度、刻度不均匀、左密右疏3.读数:问题1:图示中各次的电阻分别为多少？问题2:实际使用的欧姆表具有多个量程可以选择，有×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得电阻的阻值更精确？指针指在中间刻度附近4、欧姆表测量电阻的步骤： （1）机械调零； （2）选择合适的欧姆档，进行欧姆调零；（3）测电阻时，指针必须指在中值电阻附近，否则要重新选择欧姆档；用指针指示的数值乘以倍率，其结果就是被测电阻的阻值。（4）换档后必须重新进行欧姆调零（5）多用电表使用完毕，表笔必须从插孔中拔出，并将选择开关旋至“OFF”或交流电压最大档。问题:电压表电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢?三、认识多用电表问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大
电压：6大四、多用电表的使用1．使用前－－机械调零2．使用时：（1）测电压（2）测电流（3）测电阻红高黑低红进黑出电阻调零（4）测二极管电阻 对二极管，黑笔流向红笔3．使用后－－表笔拔出，K置“OFF”或交流高压档【注意事项】（1）机械零点
（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；
（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；
（4）合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；
（5）换用欧姆档的量程时，一定要重新调整欧姆零点；
（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；
（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。在使用多用电表测电阻时，以下说法正确的是 ( )
A．使用前俭查指针是否停在“Ω”的“∞”处
B．每换一次档位，都必须重新进行电阻调零．
C．在外电路中，电流从黑表笔流经被测电阻到红表笔．
D．测量时，若指针偏角较小，应换倍率较小的档位来测量．例题ABCΩ表读数122 Ω1.50k Ω如图所示，是一个量程为5mA的电流改装成的欧姆表，电池电势ε＝1．5V。改装后，将原电流表5mA刻度处的刻度确定为0位置。在图中括号内标出欧姆表的＋、－插孔。若在两表笔之间接入一未知电阻Rx时，表针恰好指在刻度盘正中位置，则Rx=________。左－右＋300 Ω四、实验1.怎样用多用电表测量小灯泡的电压?测量中应注意什么？2.怎样用多用电表测量通过小灯泡的电流?测量中应注意什么？
3.怎样用多用电表测量二极管的正反向电阻?测量中应注意什么？
五、讨论1.在使用多用电表时还有哪些问题是要注意的？2.两位同学用过电表后开关的位置分别如图所示，哪位同学的习惯好些？为什么？
