3.5光的反射

八年级物理 第三章 光现象 2010-11-14

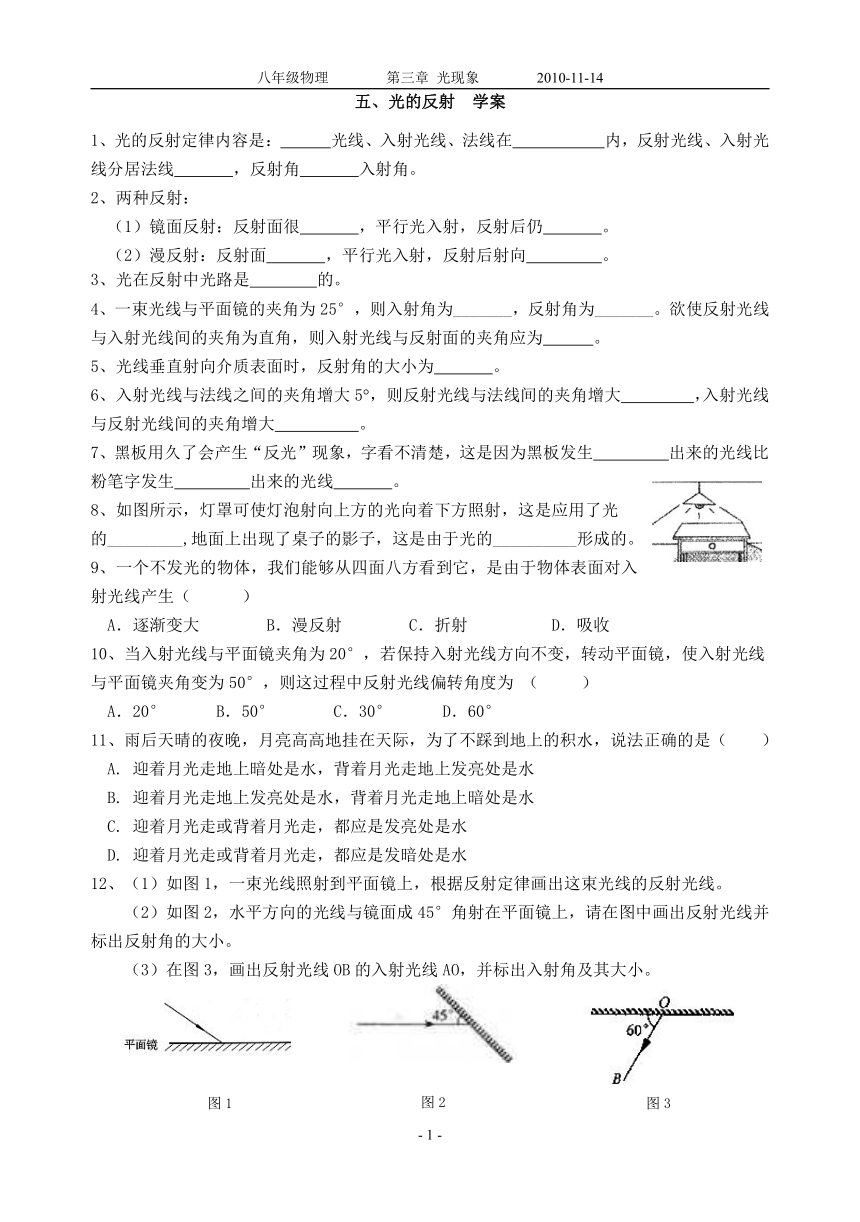

五、光的反射 学案
1、光的反射定律内容是： 光线、入射光线、法线在 内，反射光线、入射光线分居法线 ，反射角 入射角。
2、两种反射：
（1）镜面反射：反射面很 ，平行光入射，反射后仍 。
（2）漫反射：反射面 ，平行光入射，反射后射向 。
3、光在反射中光路是 的。
4、一束光线与平面镜的夹角为25°，则入射角为_______，反射角为_______。欲使反射光线与入射光线间的夹角为直角，则入射光线与反射面的夹角应为 。
5、光线垂直射向介质表面时，反射角的大小为 。
6、入射光线与法线之间的夹角增大5，则反射光线与法线间的夹角增大 ，入射光线与反射光线间的夹角增大 。
7、黑板用久了会产生“反光”现象，字看不清楚，这是因为黑板发生 出来的光线比粉笔字发生 出来的光线 。
8、如图所示，灯罩可使灯泡射向上方的光向着下方照射，这是应用了光
的_________,地面上出现了桌子的影子，这是由于光的__________形成的。
9、一个不发光的物体，我们能够从四面八方看到它，是由于物体表面对入射光线产生（ ）
　A．逐渐变大 B．漫反射 　　C．折射 　 　　D．吸收
10、当入射光线与平面镜夹角为20°，若保持入射光线方向不变，转动平面镜，使入射光线与平面镜夹角变为50°，则这过程中反射光线偏转角度为 （ ）
　A．20° B．50° 　　C．30° D．60°
11、雨后天晴的夜晚，月亮高高地挂在天际，为了不踩到地上的积水，说法正确的是（ ）
A. 迎着月光走地上暗处是水，背着月光走地上发亮处是水
B. 迎着月光走地上发亮处是水，背着月光走地上暗处是水
C. 迎着月光走或背着月光走，都应是发亮处是水
D. 迎着月光走或背着月光走，都应是发暗处是水
12、（1）如图1，一束光线照射到平面镜上，根据反射定律画出这束光线的反射光线。
（2）如图2，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。
（3）在图3，画出反射光线OB的入射光线AO，并标出入射角及其大小。
13、自行车的“尾灯”是由许多很小的角反射器组成的。角反射器其实就是两个相互垂直的平面镜，如图4所示，请在图上准确画出所给入射光线经两平面镜反射的反射光线。
14、光纤通信是现代通信的一种重要方式。光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。请在图5中作出光路图，表示光纤传输光信号的原理。
15、小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图6所示，请你在图中画出反射光线并标出反射角度数。
16、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在下图7中画出入射光线人经潜望镜进人人眼的光路图。
17、在图8中，根据给出的入射光线AO和反射光线OB，画出相应的法线和平面镜。
18、如图9所示为激光液面控制仪原理简图，固定的一束激光AO以入射角θ=60°照射到水平液面，反射光OB射到与其垂直的光屏上，用光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。如果液面高度降低，发现光点B在光屏上移动了一段距离到B′，请在图中标明B′的位置。(要求画出光路图)
19、如图，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON折转的E、F两块板组成。让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光OB。
（1）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了 （选填“镜面”或“漫”）反射。（2）若将F板向后折转一定的角度，则在F板上 （选填“能”或“不能”）看到反射光，反射光线将 （选填“存在”或“不存在”）；此时反射光线和入射光线 （选填“在”或“不在”）同一平面内；
（3）如果一束光沿原BO方向射到O点，它反射后沿 方向射出，这说明： 。
图6
EMBED PBrush
图4
图5
图1
图7
图8
图2
图3
图9
