15.3 电热器 电流的热效应

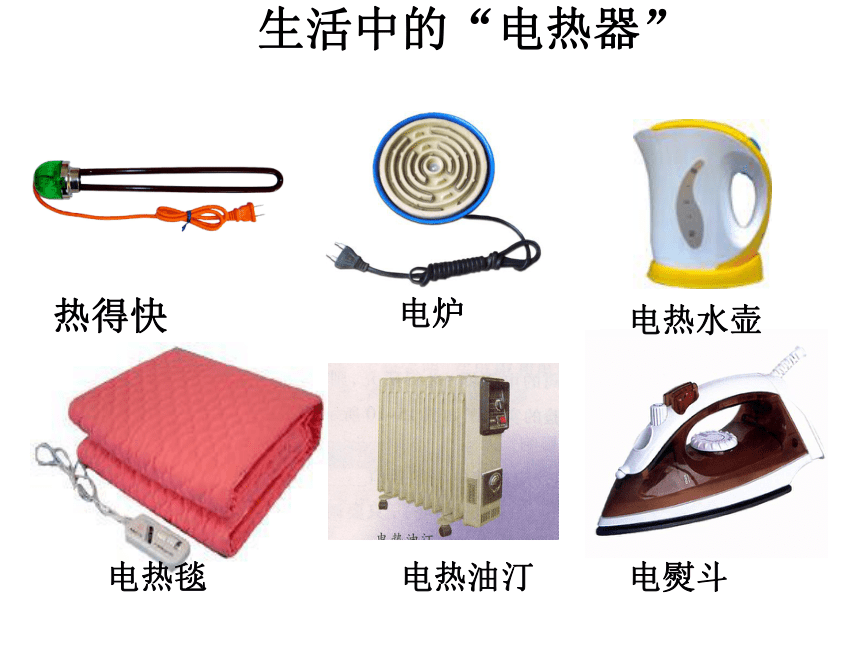

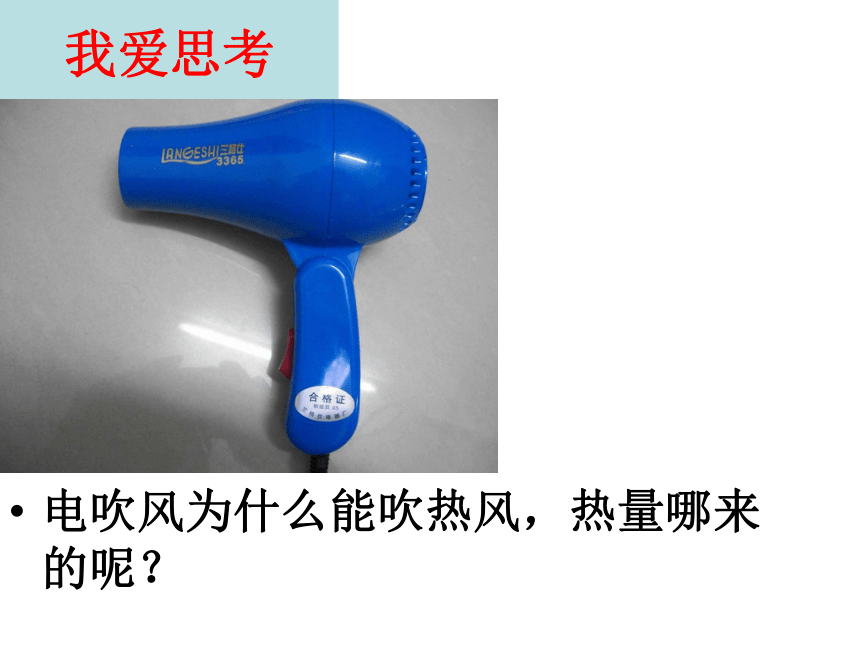

课件14张PPT。§15-3电热器 电流的热效应我爱思考电吹风为什么能吹热风，热量哪来的呢？ 导体具有电阻，当电流通过导体时会发热，将电能直接转化为内能，这种现象称为电流的热效应。一、电流的热效应：利用电流热效应工作的装置称为电热器。二、电热器：电热油汀电热水壶电熨斗电热毯电炉热得快生活中的“电热器”问题：电流的热效应与哪些因素有关？提出问题 电流通过电热器产生的热量跟哪些因素有关？做出猜想导体的电阻
导体中电流
通电的时间
? ? ? ? ? ? ? ? ? ?设计试验控制变量法疑难问题：1、如何显示通电导体产生热量
的多少？

温度计疑难问题2：如何控制变量？
1、如何在控制电阻不变的情况下改变电流？2、如何控制电流不变？试验结论结论1: 在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多。
结论2: 在电阻和通电时间相同的条件下，电流越大，电流产生的热量越多。
结论3: 在通电电流和电阻相同的条件下，通电时间越长，电流产生的热量越多。焦耳定律 1840年英国物理学家焦耳通过大量
的实验研究发现电流通过导体时产生的热量与电流的平方成正比，与导体的电阻成正比，与通电的时间成正比 。
这个规律叫做焦耳定律
通过导体的电流
单位：安（A）导体的电阻
单位：欧（Ω）通电时间
单位：秒（S）电流所产生的热量，简称“电热”
单位：焦耳（J）4、Q=I2Rt与W=IUt的区别①在纯电阻电路中，这两个公式是通用的。把电能只转化为热能②在非纯电阻电路中， W=IUt 公式求得的是
总消耗的电能； Q=I2Rt 公式求得的是在总电能中
部分转发为热能的能量即：W>Q
