3.6 探究凸透镜成像规律

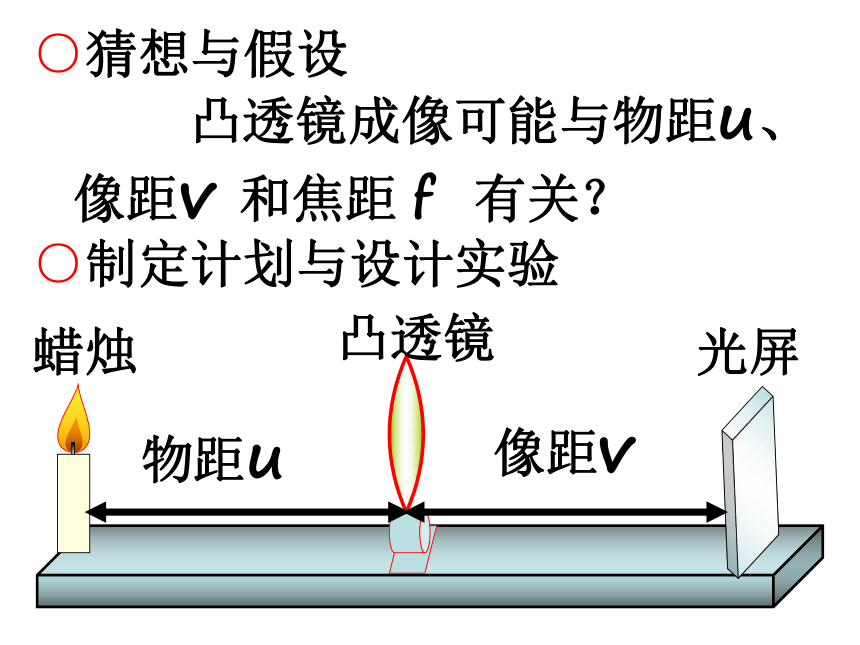

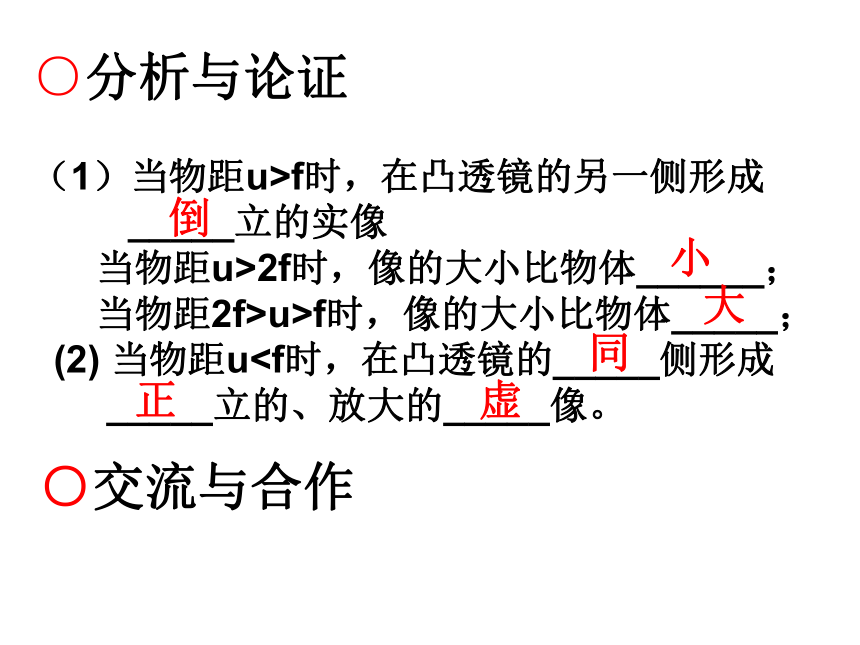

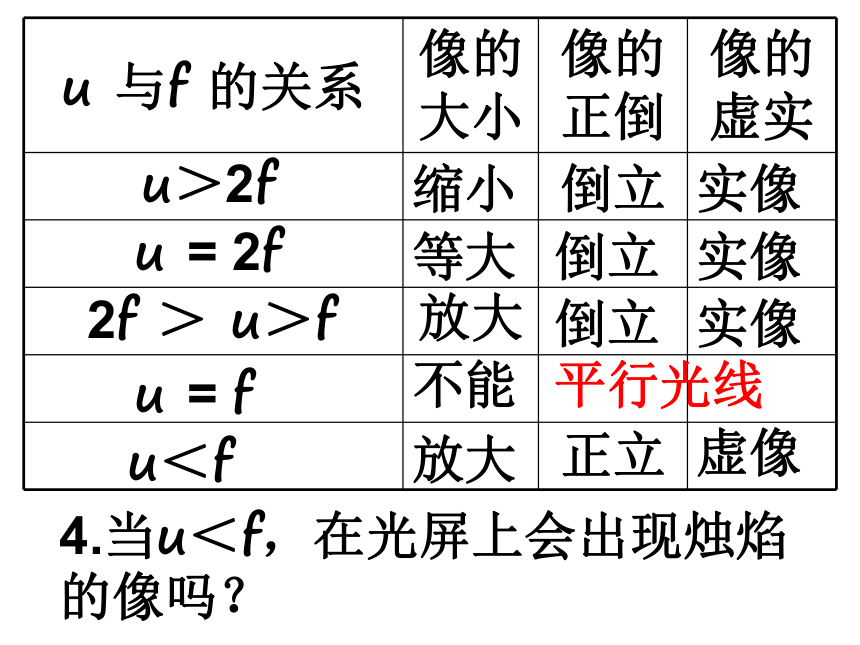

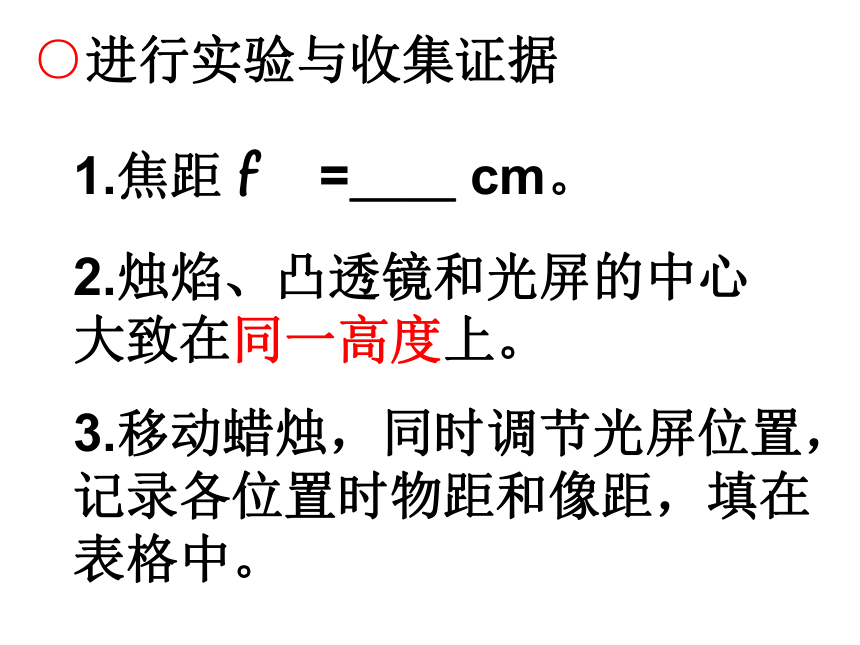

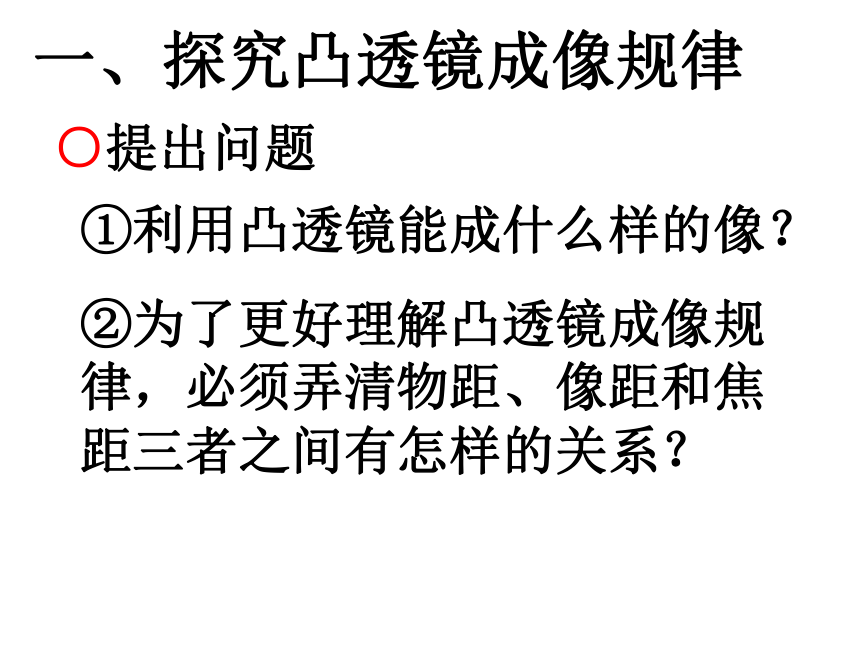

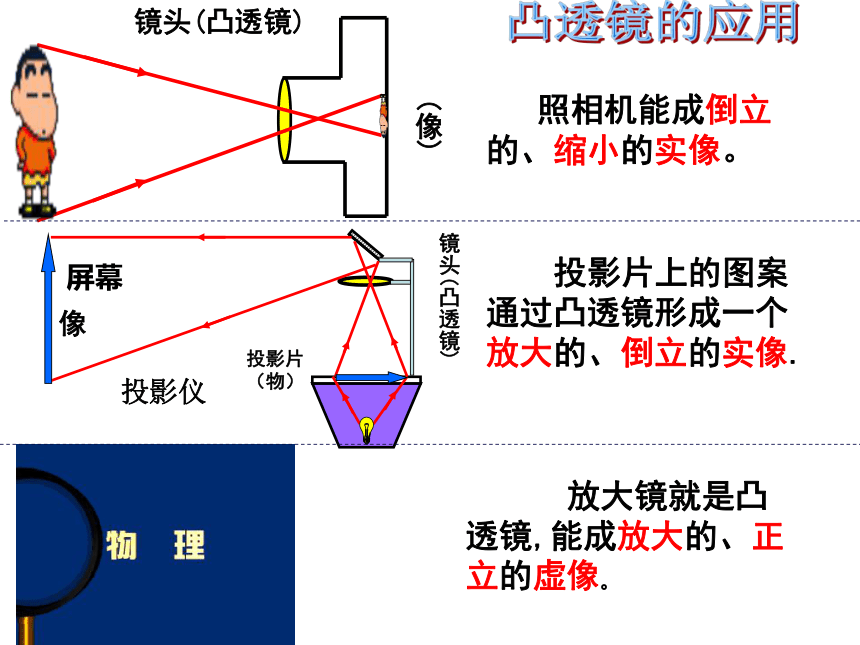

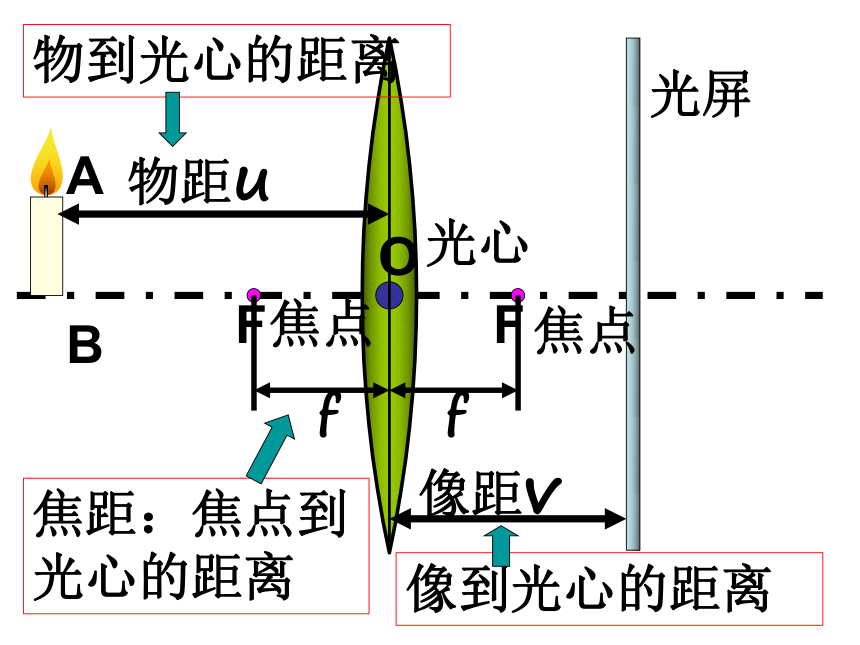

课件24张PPT。探究凸透镜成像规律凸透镜的应用镜头(凸透镜)(像) 照相机能成倒立的、缩小的实像。 投影片上的图案通过凸透镜形成一个放大的、倒立的实像. 放大镜就是凸透镜,能成放大的、正立的虚像。投影仪一、探究凸透镜成像规律○提出问题①利用凸透镜能成什么样的像？②为了更好理解凸透镜成像规律，必须弄清物距、像距和焦距三者之间有怎样的关系？OFFABff物距u像距v光心焦点焦点光屏物到光心的距离像到光心的距离焦距：焦点到光心的距离○猜想与假设 凸透镜成像可能与物距u、像距v 和焦距 f 有关？○制定计划与设计实验像距v物距u光屏凸透镜蜡烛○进行实验与收集证据1.焦距 f =＿＿ cm。2.烛焰、凸透镜和光屏的中心大致在同一高度上。3.移动蜡烛，同时调节光屏位置，记录各位置时物距和像距，填在表格中。4.当u＜f，在光屏上会出现烛焰的像吗？u＞2f2f ＞ u＞fu = fu＜fu = 2f缩小不能倒立等大放大实像正立虚像放大倒立倒立实像实像平行光线○分析与论证○交流与合作（1）当物距u>f时，在凸透镜的另一侧形成
_____立的实像
当物距u>2f时，像的大小比物体______；
当物距2f>u>f时，像的大小比物体_____；
(2) 当物距u _____立的、放大的_____像。

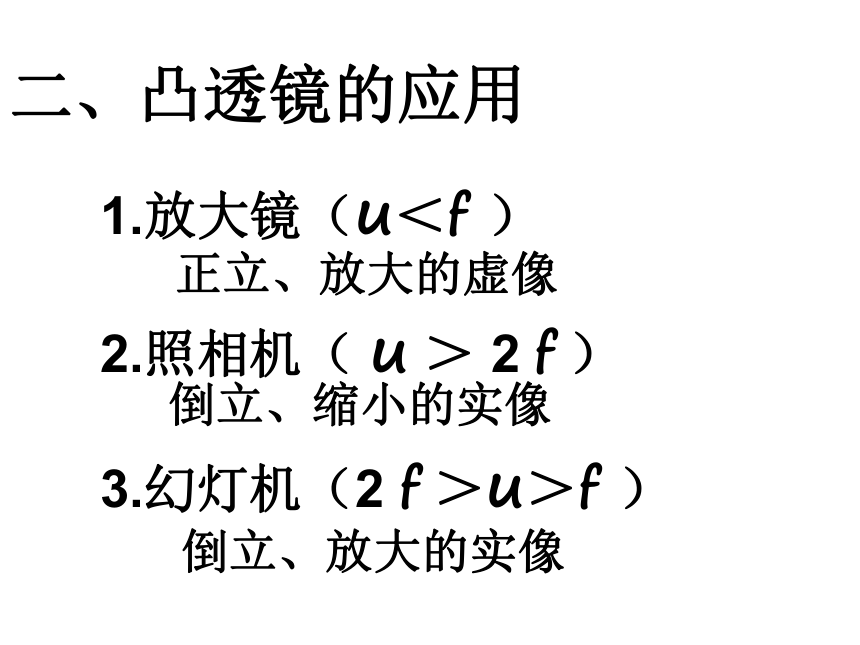

倒小大同正虚二、凸透镜的应用1.放大镜（u＜f ）2.照相机（ u ＞ 2 f ）3.幻灯机（2 f ＞u＞f ）正立、放大的虚像倒立、放大的实像倒立、缩小的实像练习 1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像　 B、正立缩小的像
C、倒立缩小的像　 D、倒立放大的像
D练习2、在做凸透镜成像实验时，若光屏上得到一个倒立、缩小的实像，测得物体到透镜的距离为10cm，则该凸透镜的焦距有可能为（ ）
A、14cm B、7cm
C、5cm D、3cmD练习3、某同学上生物课时，要用一个焦距为10cm的凸透镜作放大镜来观察标本上的细微部分，则凸透镜与标本之间的距离应（ ）
A、大于20cm B、在10cm与20cm之间
C、小于10cm D、等于10cmC思考 小明同学在一次实验中，不小心用书本挡住了部分凸透镜，你认为此时在光屏上所成的像是一半呢还是完整的？你准备如何验证你的想法呢？
复习透镜的性质通过透镜的特殊光线过光心的光线经折射后方向不变。平行于主光轴的光线经折射后过焦点。过焦点的光线经折射后平行于主光轴。透镜的三条特殊光线总结：凸透镜成像规律 用图象更好把凸透镜成像规律反映出来。分五种情况画成像分析：OFFABA′B′ff2f2f1、当u＞2f 时，f＜v ＜2f缩小倒立实像OFFABA′B′ff2f2f2、当 2f＞u＞f 时，V >2f放大倒立实像OFFABff2f2f3、当 u u放大正立虚像B′A′OFFABA′B′ff2f2f4、当 u =2f 时，V =2f等大倒立实像OFFABff2f2f5、当 u =f 时，不能成像，是平行光2f2fffu逐渐减小，v逐渐增大，像逐渐增大。但u >f，v >f，是实像。凸透镜成像动态分析ff2f2fu逐渐增大，v逐渐减小，像逐渐减小。但u >f，v >f，是实像。下课！
