探究电磁感应的产生条件

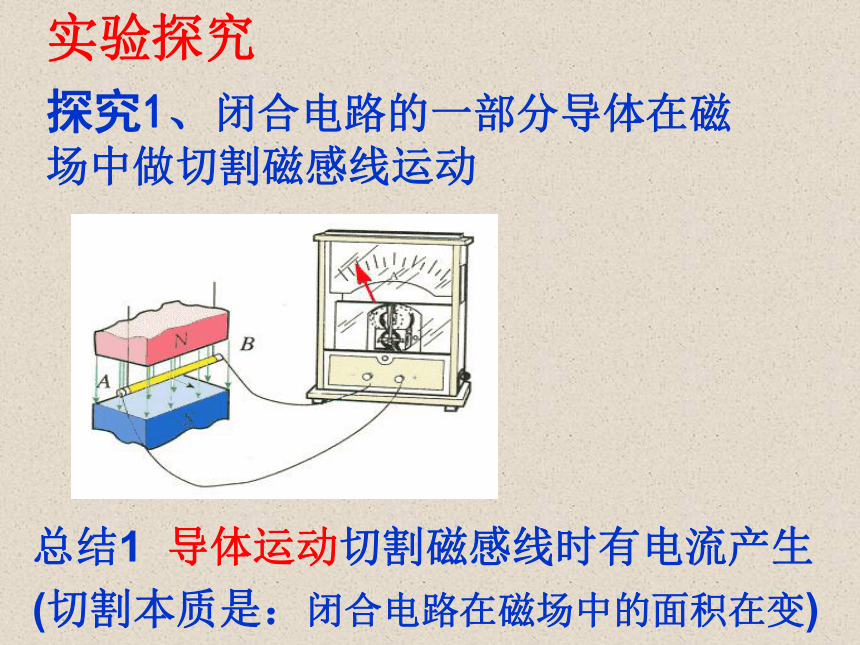

课件13张PPT。§1探究电磁感应的产生条件？ 磁怎样产生电？实验探究探究1、闭合电路的一部分导体在磁场中做切割磁感线运动总结1 导体运动切割磁感线时有电流产生

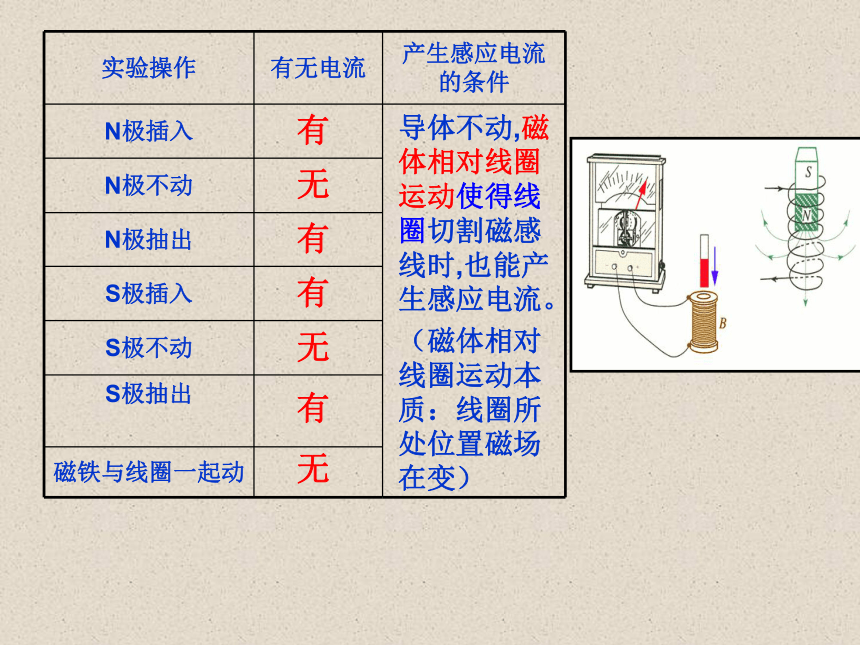

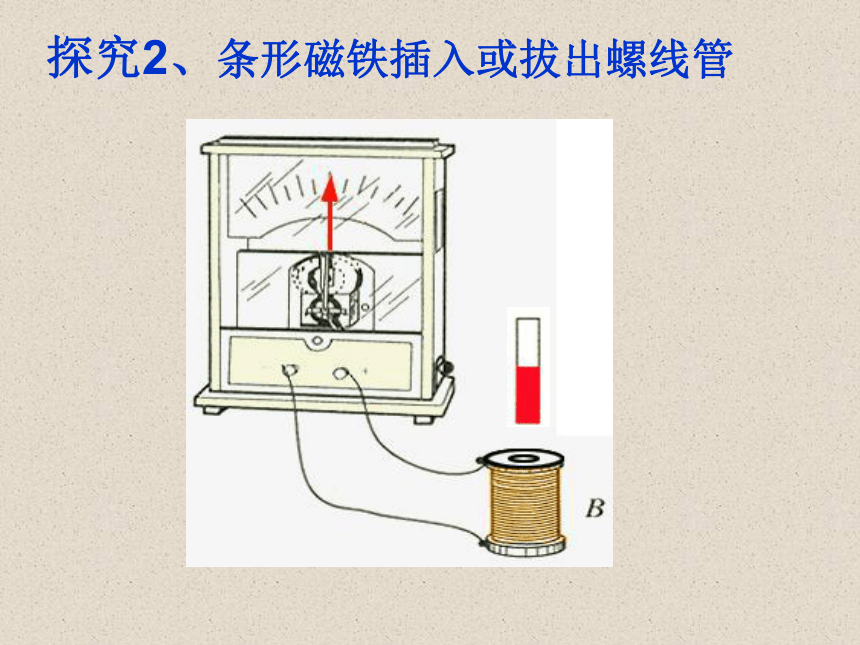

(切割本质是：闭合电路在磁场中的面积在变)探究2、条形磁铁插入或拔出螺线管有有有有无无无导体不动,磁体相对线圈运动使得线圈切割磁感线时,也能产生感应电流。
（磁体相对线圈运动本质：线圈所处位置磁场在变）　　　　　思考　　是不是只有切割磁感线运动时才有电流产生呢？ ？探究3、模仿法拉第的实验有有无有导体不动,磁体不动,磁场改变也能产生感应电流。
（本质：线圈所处位置磁场在变）
磁场（B）不变，面积(S)变面积(S)不变，磁场(B)变面积(S)不变，磁场(B)变结论
只要穿过闭合电路的磁通量发生变化，电路中就产生感应电流。巩固练习1、下列情况下，线框中是否产生感应电流
（1）保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲)
(2) 保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）
（3）线框绕轴线AB转动（图丙）无无有2、如图磁场中有一闭合的弹簧线圈，先把线圈撑开（图甲），然后放手，让线圈收缩（图乙），线圈收缩时，其中是否有感应电流？为什么？
有甲乙3、把一个铜环放在匀强磁场中，使环的平面跟磁场方向垂直（图甲）;
如果使环沿着磁场的方向移动，铜环中是否有感应电流？为什么？
如磁场是不均匀的（图乙），是否有感应电流？为什么？甲乙无有4、让闭合线圈由位置1通过一个匀强磁场运动到位置2,线圈在运动过程中什么时候有感应电流，什么时候没有感应电流？为什么？
