第十三章 了解电路测试卷

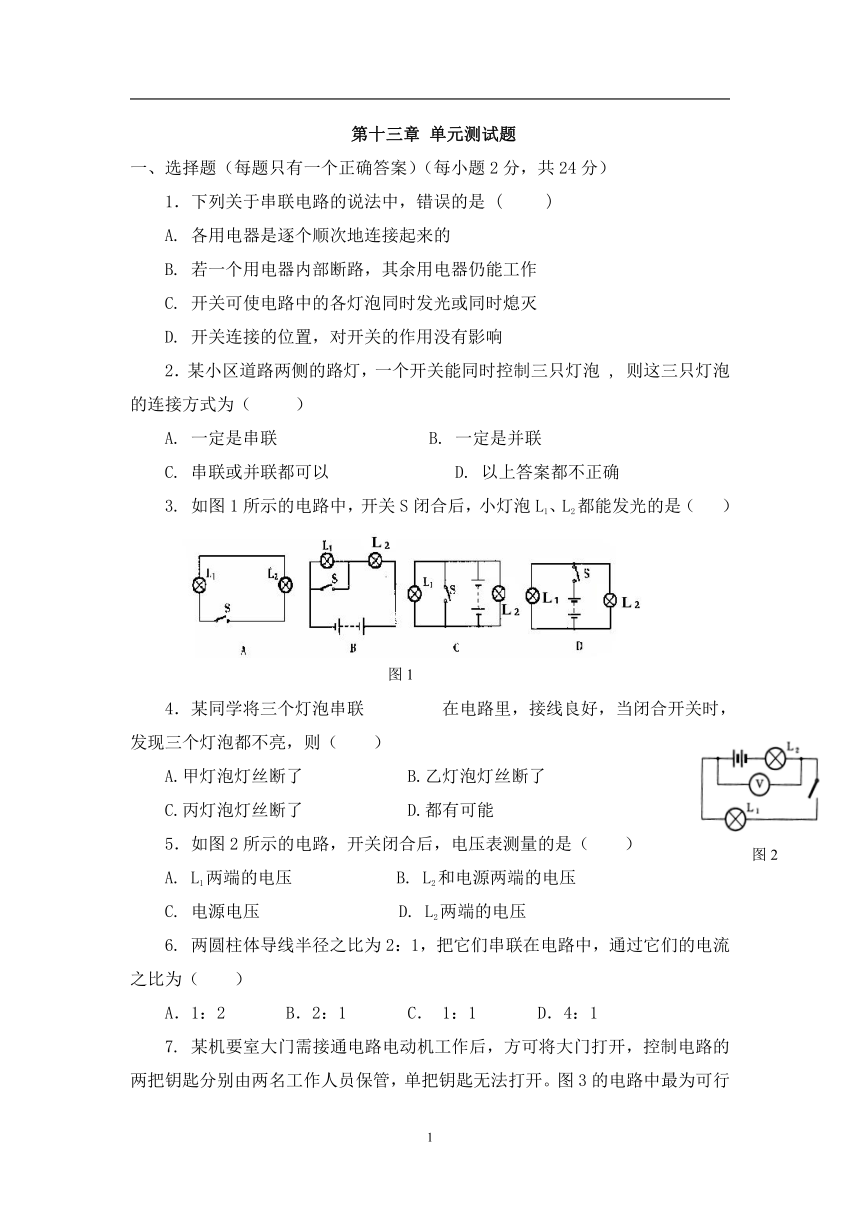

第十三章 单元测试题
一、选择题（每题只有一个正确答案）（每小题2分，共24分）
1．下列关于串联电路的说法中，错误的是 ( )
A. 各用电器是逐个顺次地连接起来的
B. 若一个用电器内部断路，其余用电器仍能工作
C. 开关可使电路中的各灯泡同时发光或同时熄灭
D. 开关连接的位置，对开关的作用没有影响
2．某小区道路两侧的路灯，一个开关能同时控制三只灯泡 , 则这三只灯泡的连接方式为（ ）
A. 一定是串联 B. 一定是并联
C. 串联或并联都可以 D. 以上答案都不正确
3. 如图1所示的电路中，开关S闭合后，小灯泡L1、L2都能发光的是（ ）
4．某同学将三个灯泡串联在电路里，接线良好，当闭合开关时，发现三个灯泡都不亮，则（ ）
A.甲灯泡灯丝断了 B.乙灯泡灯丝断了
C.丙灯泡灯丝断了 D.都有可能
5．如图2所示的电路，开关闭合后，电压表测量的是（ ）
A. L1两端的电压 B. L2和电源两端的电压
C. 电源电压 D. L2两端的电压
6. 两圆柱体导线半径之比为2：1，把它们串联在电路中，通过它们的电流之比为（ ）
A．1：2 B．2：1 C． 1：1 D．4：1

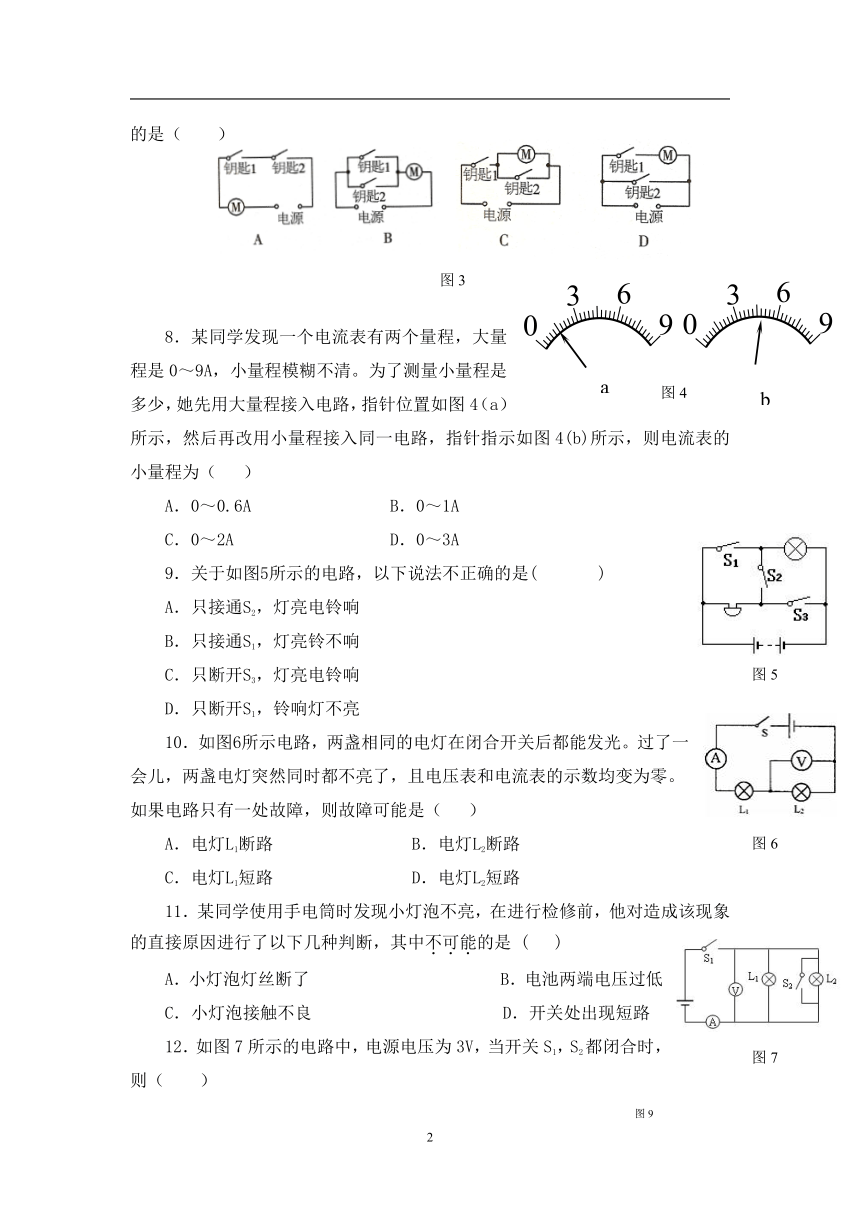

7. 某机要室大门需接通电路电动机工作后，方可将大门打开，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。图3的电路中最为可行的是（ ）
8．某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图4（a）所示，然后再改用小量程接入同一电路，指针指示如图4(b)所示，则电流表的小量程为（ ）
A．0～0.6A B．0～1A
C．0～2A D．0～3A
9．关于如图5所示的电路，以下说法不正确的是( )
　　A．只接通S2，灯亮电铃响
　　B．只接通S1，灯亮铃不响
　　C．只断开S3，灯亮电铃响
D．只断开S1，铃响灯不亮
10．如图6所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（ ）
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
11．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是 ( )
A．小灯泡灯丝断了 B．电池两端电压过低
C．小灯泡接触不良 D．开关处出现短路
12．如图7所示的电路中，电源电压为3V，当开关S 1 ，S2都闭合时，则（ ）

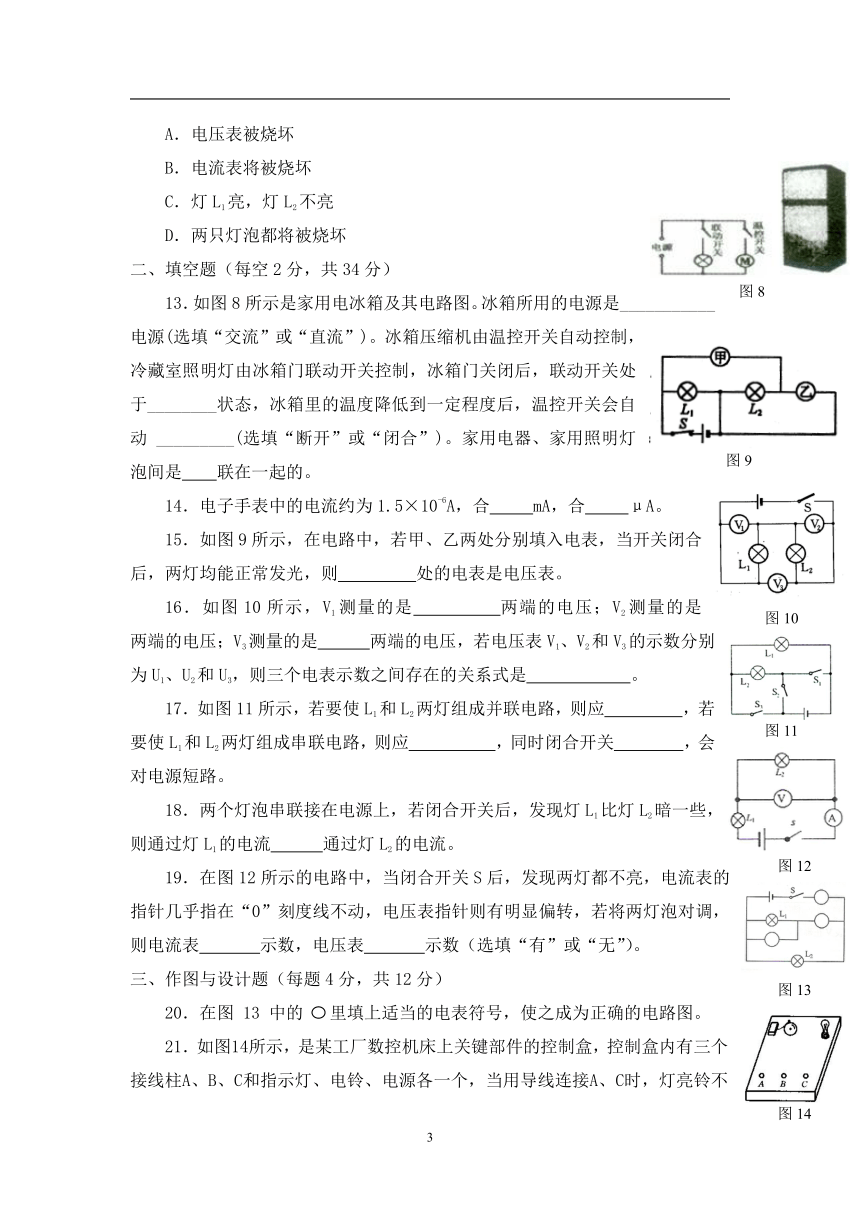

A．电压表被烧坏
B．电流表将被烧坏
C．灯L1亮，灯L2不亮
D．两只灯泡都将被烧坏
二、填空题（每空2分，共34分）
13．如图8所示是家用电冰箱及其电路图。冰箱所用的电源是___________电源(选填“交流”或“直流”)。冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后，联动开关处于________状态，冰箱里的温度降低到一定程度后，温控开关会自动 _________(选填“断开”或“闭合”)。家用电器、家用照明灯泡间是 联在一起的。
14．电子手表中的电流约为1.5×10-6A，合 mA，合 μA。
15．如图9所示，在电路中，若甲、乙两处分别填入电表，当开关闭合后，两灯均能正常发光，则 处的电表是电压表。
16．如图10所示，V1测量的是　　 两端的电压；V2测量的是　　　　两端的电压；V3测量的是　　　两端的电压，若电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是 。
17．如图11所示，若要使L1和L2两灯组成并联电路，则应 ，若要使L1和L2两灯组成串联电路，则应 ，同时闭合开关 ，会对电源短路。
18．两个灯泡串联接在电源上，若闭合开关后，发现灯L1比灯L2暗一些，则通过灯L1的电流 通过灯L2的电流。
19．在图12所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有明显偏转，若将两灯泡对调，则电流表 示数，电压表 示数（选填“有”或“无”）。
三、作图与设计题（每题4分，共12分）
20．在图 13 中的 里填上适当的电表符号，使之成为正确的电路图。
21．如图14所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱A、B、C和指示灯、电铃、电源各一个，当用导线连接A、C时，灯亮铃不响；连接A、B时，铃响灯不亮；连接B、C时，灯不亮铃不响。请根据上述情况，设计出符合要求的电路。
22．在交通繁忙的路口修建地下通道，可以提高行人的通过率以及安全系数，但在深夜无人时，通道中的电灯总是亮着会浪费电能。某中学课外兴趣小组同学设想利用声敏材料制成某种“声控自动开关”，这种开关受声音控制的有效范围大约是通道长度的一半，当有人在其有效范围内走动发出声音时，开关自动闭合；否则，开关自动断开。现通道中左右各安装一只“声控自动开关”，使得通道灯变得“智能化” ——夜间通道中有人行走灯同时全亮起，无人则灯同时熄灭。请你在图15中用笔画线代替导线连接这种模拟智能电路图。（图中用两节干电池作电源，用小灯泡代替照明电路中使用的灯泡，开关表示“声控自动开关”）
四、实验探究题（每空1分，每问、每图2分，共22分）
23．图16是“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线表示导线完成电路连接。电源为串联在一起的两节新干电池，若用电压表测量图中电源正负极间的电压，则其电压值为 V, 若用电压表测量灯L1两端的电压，则示数为 V。
（2）按要求正确连接好电路后，闭合开关，电流表的示数如图17甲所示，则灯L2中电流为 A。
（3）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图17乙所示，则干路中的电流为 A，灯L1中的电流为 A。
24．小明用图18所示的电路探究串联电路特点，闭合开关S后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小明的解释是错误的，她只利用图18中的器材设计了一个实验，并根据实验现象说明小明的解释是错误的。请你完成下列问题：
（1）画出小欢所设计的实验电路图。
（2）根据实验现象简要说明小明的解释是错误的。
25．在探究“水果电池电压与哪些因素有关”的实验中（如图19所示）。
（1）小星作出如下猜想，猜想一：水果电池电压与水果种类有关；
猜想二：水果电池电压与两电极间距离有关；
猜想三：水果电池电压与两电极插入水果的深度有关。
为了验证上述猜想是否正确，小星设计了如下准备实验和记录的表格。
实验编号 水果种类 深度（cm） 两极间距离（cm） 电压（V）
1 苹果 1 3
2 2 2
3 3 3
4 菠萝 2 1
5 2 2
①为验证猜想一，应做编号为________的实验；
②为验证猜想二，应做编号为________的实验；
③为验证猜想三，应做编号为________的实验。
（2）小星又提出猜想四：水果电池电压与水果大小有关。
他将苹果依次切去一部分来做实验，并将数据记录如下：
苹果大小（个） 1 3/4 1/2 1/4
测得的电压（V） 0.27 0.28 0.26 0.28
该实验说明____ 。
（3）以上探究方法在初中物理中经常用到，请列举一例： 。
26．在图 20所示的电路中，闭合开关 S， 灯 L 不亮，电压表 V 有示数。已知电路中各处均接触良好，除灯 L 和电阻 R 外，其余元件均完好。
(1) 请判断该电路中可能存在的两种故障是：① ；② 。
(2) 为进一步确定故障，小明同学将一个电流表正确串联在图 20所示的电路中，闭合开关S, 观察电流表的示数情况。若电流表有示数，说明故障是 ； 若电流表无示数，说明故障是 。
(3) 为进一步确定故障，小华同学将图 20中的电压表 V 正确并联在灯 L 两端，请判断他能否查找出电路故障，并说明理由。
五、综合应用题（每题4分，共8分）
27．在图21所示的电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7A，电压表的示数为4.5V。试求：
（1）灯L1、L2中的电流I1和I2；
（2）L1两端的电压U1和电源电压U。
28．如图22所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接d时，电压表的示数为1.5V。
(1) 则a接c时，电压表的示数为多少？
（2）L1、L2两端的电压分别为多少？
参考答案：
一、选择题
1．B 2．B 3．D 4．D 5．A 6．C 7．A 8．D 9．C 10．A 11．D 12．B
二、填空题
13．交流；断开；断开；并 14．1.5×10－3；1.5
15．乙 16．灯L1；灯L2；电源；U3=U1+U2
17．闭合S1、S3，断开S2；闭合S2，断开S1、S3；S1、S2
18．等于 19．无；无
三、作图与设计题
四、实验探究题
23．（1）3；3；（2）0.36；（3）0.8；0.44
24．在答案图中电流从电源正极出发，先经过灯L2后经过灯L1时，仍然是灯L1较亮，L2较暗
25．（1）2、5；4、5；1、3；（2）水果电池的电压大小与水果本身的体积大小无关；（3）探究影响液体蒸发快慢的因素（答案开放）
26．（1）灯L被短路；电阻R断路；（2）灯L被短路；电阻R断路；（3）不能；无论是灯L被短路还是电阻R断路，电压表均无示数
五、综合应用题
27．（1）0.38A；0.32A；(2)4.5V；4.5V
28．（1）6V；（2）1.5V；4.5V。
