13.3 测量小灯泡的电功率

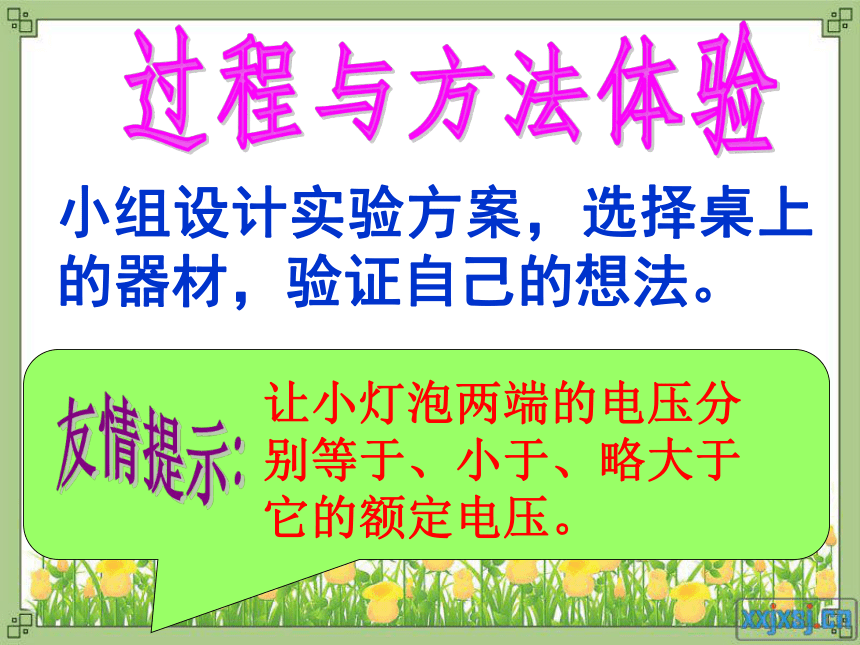

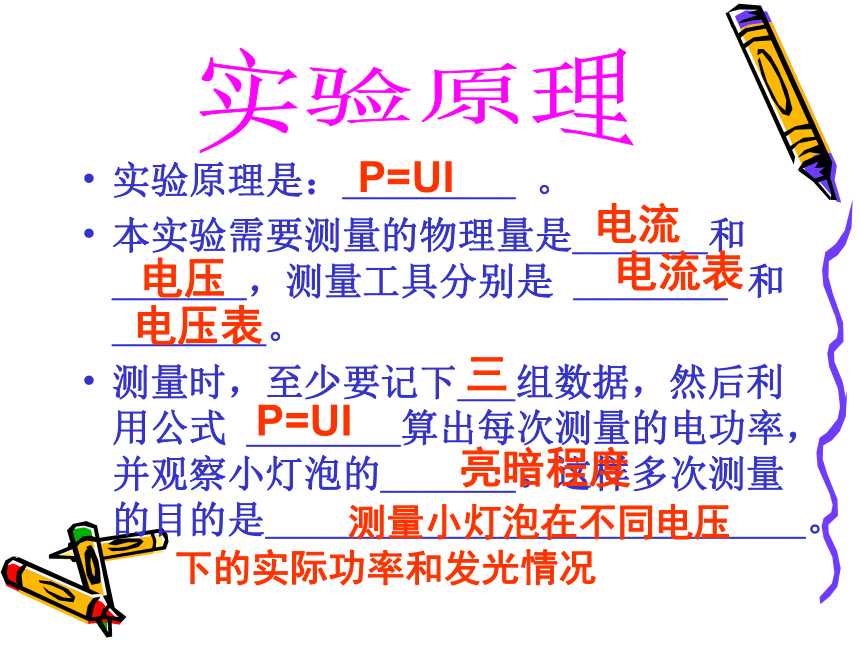

课件15张PPT。测定小灯泡的电功率阳店一中 郭肖培结合已有的电学知识猜想：如何测量小灯泡的电功率？并说明猜想的依据。猜想与假设小组设计实验方案，选择桌上的器材，验证自己的想法。过程与方法体验友情提示:让小灯泡两端的电压分别等于、小于、略大于它的额定电压。实验原理是：_________ 。
本实验需要测量的物理量是_______和_______，测量工具分别是 ________ 和 ________。

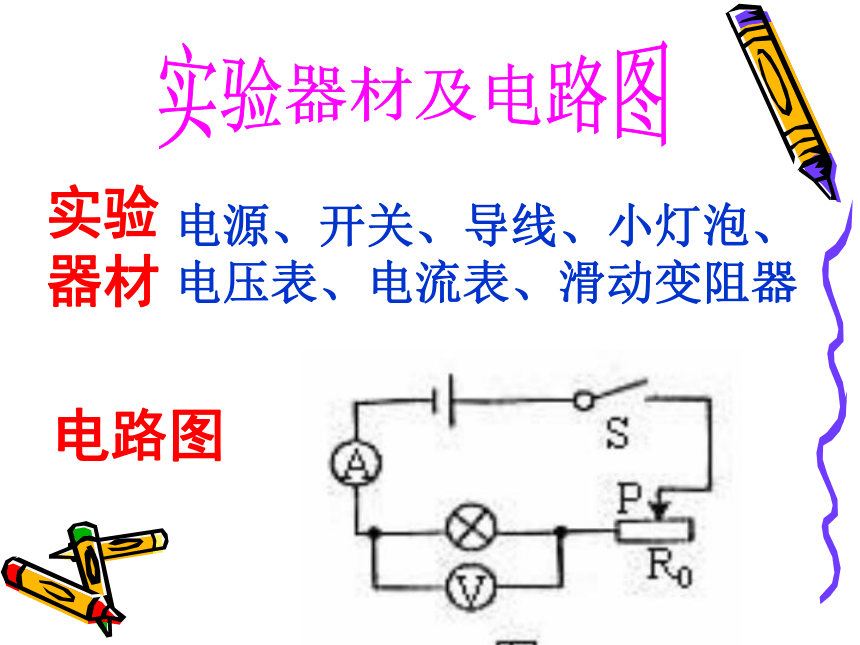

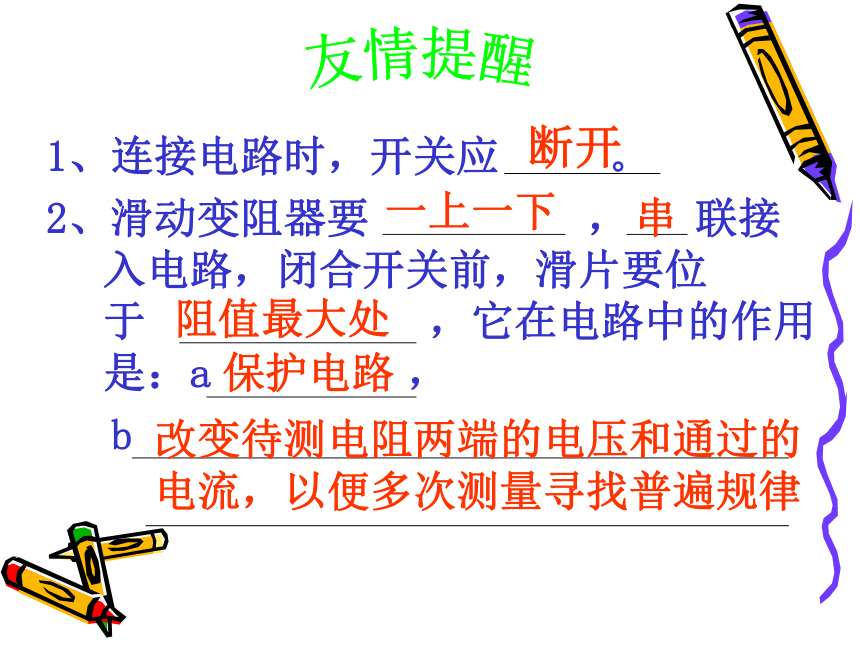

测量时，至少要记下___组数据，然后利用公式 ________算出每次测量的电功率，并观察小灯泡的_______。这样多次测量的目的是____________________________。P=UI电流电压电流表电压表三P=UI亮暗程度 测量小灯泡在不同电压下的实际功率和发光情况实验原理实验器材电路图电源、开关、导线、小灯泡、电压表、电流表、滑动变阻器实验器材及电路图1、连接电路时，开关应 。
2、滑动变阻器要 ， 联接入电路，闭合开关前，滑片要位于 ，它在电路中的作用是：a ，
b
断开一上一下串阻值最大处保护电路改变待测电阻两端的电压和通过的电流，以便多次测量寻找普遍规律友情提醒友情提醒电压表量程的选择电流表量程的选择滑动变阻器的选择实验表格及数据1、分析数据，你发现了什么规律？
2、什么情况下额定功率等于实际功率？
3、小灯泡在什么情况下正常发光；
什么情况下比正常情况下亮；
什么情况下小灯泡比正常情况下暗？ 分析与论证 把握机会，成功属于你！各抒己见实验中还有什么疑问或新的发现，请说一说。与邻组的同学交换意见，你们的数据，结论一样吗？结论与你们的猜想一致吗？实验中还有什么疑问或新的发现，请记录下来。评估与交流 利用桌上的实验器材,你还能设计什么实验?请说出你的思路和做法?？？才艺展示本节课你学到了什么?会用伏安法测定小灯泡的额定功率
小灯泡不在额定功率电压下的实际功率. 作业：小明利用今天的实验器材不仅测量小灯泡的电功率,而且还测量小灯泡的电阻,结果发现小灯泡的电阻发生了变化,你知道是什么原因吗?祝：同学们天天快乐！祝同学们天天进步
