波的图象（课件）

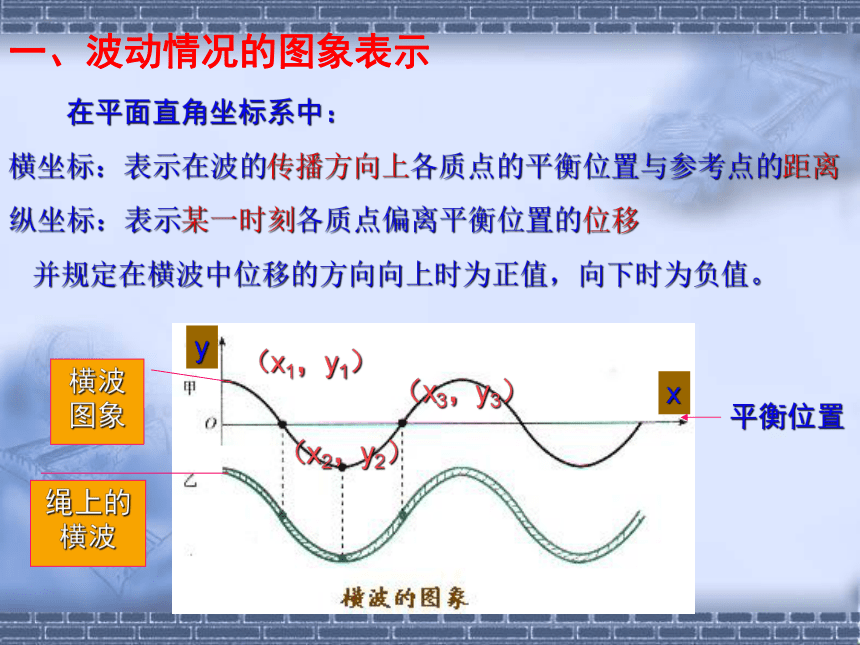

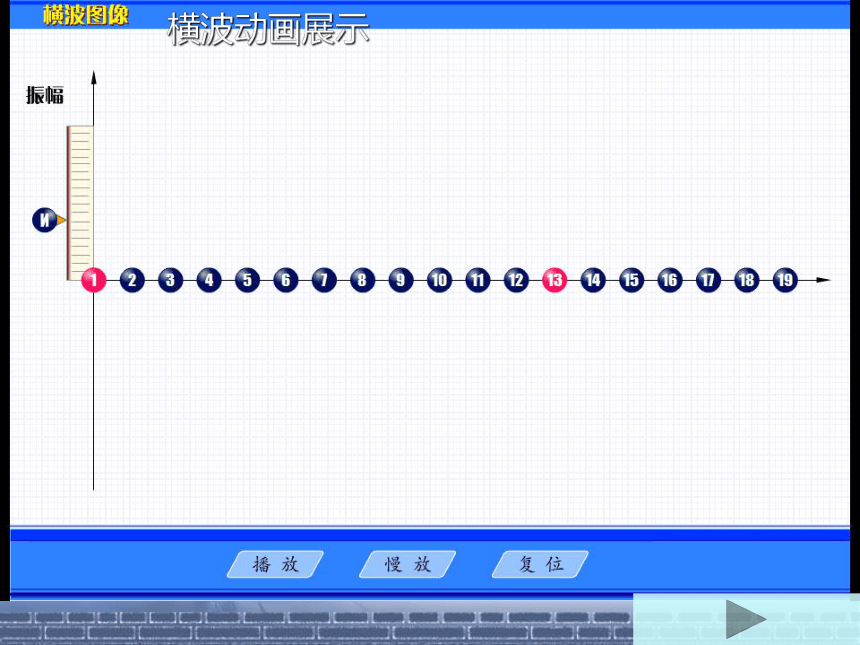

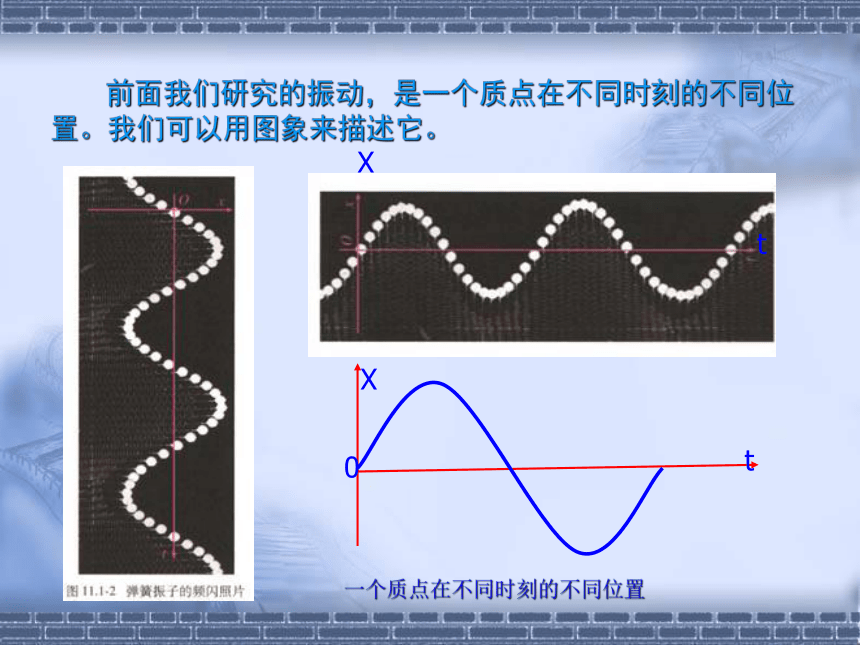

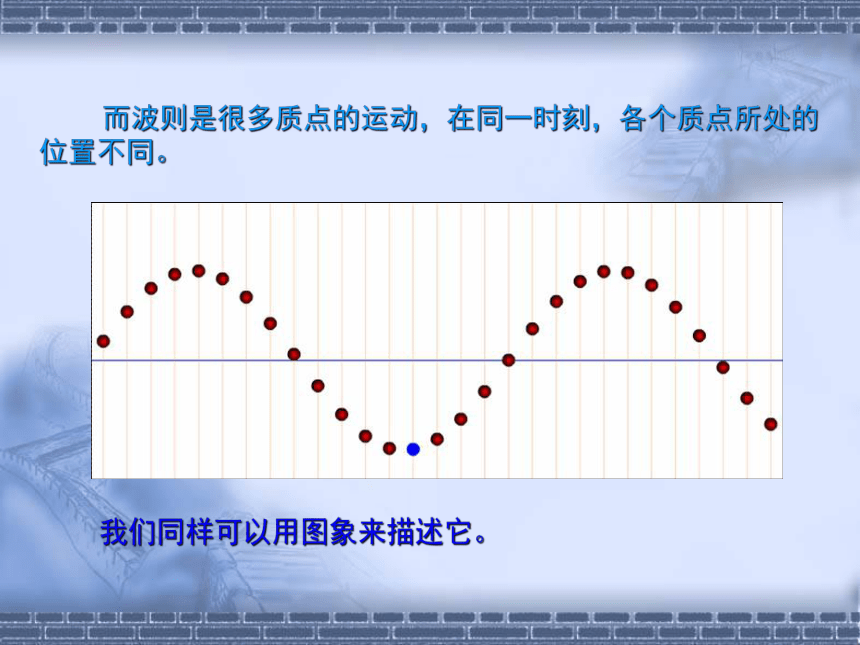

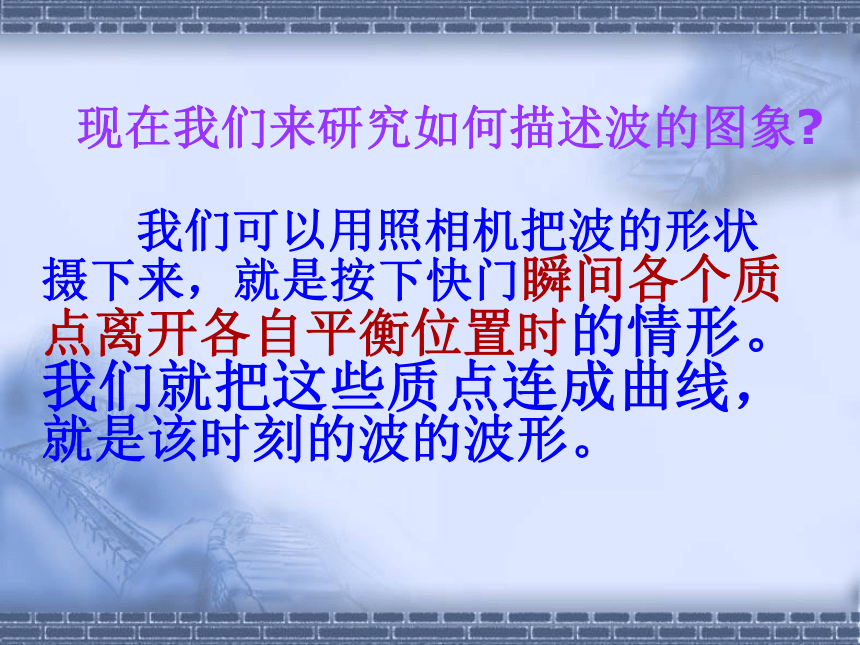

课件19张PPT。2、波的图象第十二章 机械波 前面我们研究的振动，是一个质点在不同时刻的不同位置。我们可以用图象来描述它。一个质点在不同时刻的不同位置 我们可以用照相机把波的形状摄下来，就是按下快门瞬间各个质点离开各自平衡位置时的情形。我们就把这些质点连成曲线，就是该时刻的波的波形。 现在我们来研究如何描述波的图象?横波动画展示 而波则是很多质点的运动，在同一时刻，各个质点所处的位置不同。我们同样可以用图象来描述它。　　在平面直角坐标系中： 平衡位置绳上的横波横波图象（x1，y1）（x2，y2）（x3，y3）一、波动情况的图象表示并规定在横波中位移的方向向上时为正值，向下时为负值。横坐标：表示在波的传播方向上各质点的平衡位置与参考点的距离纵坐标：表示某一时刻各质点偏离平衡位置的位移 波的图象是在波的传播方向上，介质中各振动质点在某一时刻的波形图．简称波形 （1）如果波的图象是正弦曲线，这样的波叫做正弦波，

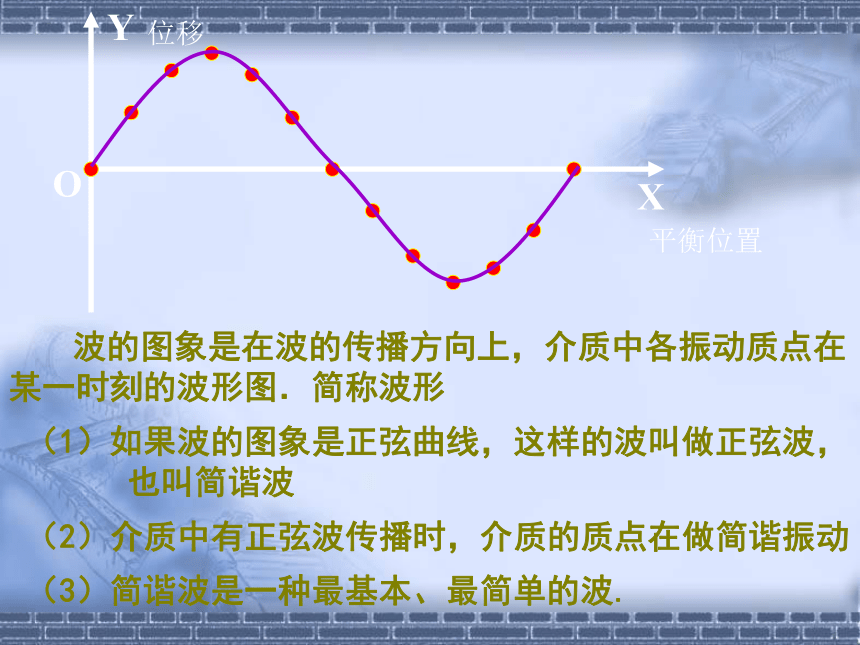

也叫简谐波 （2）介质中有正弦波传播时，介质的质点在做简谐振动 （3）简谐波是一种最基本、最简单的波.二、波的图象的物理意义1．波的图象表示某一时刻各个质点相对于平衡位置的位移.2．波的图象（随时间）的变化情况.时刻t的波形时刻t+Δt的波形也可使用平移法思考与讨论２ △ｘ答案Ａ向下 Ｂ向上
Ｃ向上 Ｄ向下 下图中是曲线经过一个很短的△ｔ后的波形，请你判断Ａ、Ｂ、Ｃ、Ｄ四点在ｔ时刻的振动方向横波波形平移动画展示如图所示为一列向右传播的简谐波在某时刻的波形图试画出再经过T/4和3T/4时的波形图波的传播方向T/43T/4例题一：二、波的图象的物理意义(1)已知波的传播方向可求各个质点的振动方向。特殊点法：
在质点P靠近波源一方的图象上另找一点P`,若P`在P上方,则P向上运动;若P`在P下方,则P向下运动(2)已知某质点的振动方向也可确定波的传播方向 3．介质中质点的振动方向与波的传播方向的关系.波的传播方向ABCD 如果这列波是向左传播的，则这四个质点的振动方向又如何？ 例题二: 如图所示为一列向右传播的简谐波在某时刻的波形图.试求出波形图上A、B、C、D四个质点的振动方向向左传播如果这个质点的振动方向向上如果已知这个质点做减速运动 如图所示为一列简谐波在某时刻的波形图，已知图形上某点的振动方向如图所示。试求这列波的传播方向向右传播向右传播对 照 练 习 下面分别是振动图象和波动图象，试说说它们之间有何不同之处。确定质点运动方向形象
记忆图线变化物理意义
图线研究内容研究对象波动图象振动图象 单一振动质点沿波传播方向的所有质点一质点的位移随时间的变化规律某时刻所有质点的空间分布规律表示各质点在某时刻的位移表示一个质点在各时刻的位移随时间推移图象延伸，但已
有的图象形状不变随时间推移图象沿传播方向平移①比喻为一质点的“传记记录卡”
②比喻为一个质点的“录象带”①比喻为无数质点某一时刻的
“特写镜头”
②比喻为无数质点某一时刻拍
摄的“照片”根据下一时刻的位移来判断根据“质点带动原理”来判断三、振动图象与波的图象的比较 一列波在介质中向某一方向传播，如图所示为此波在某一时刻的波形图，并且此时振动只发生在M、N之间，并知此波的周期为T，Q质点速度方向在波形图中是向下的，下面说法中正确的是（ ）
A.波源是M，由波源起振开始计时，
P点已经振动时间T
B.波源是N，由波源起振开始计时，
P点已经振动时间3/4T
C.波源是N，由波源起振开始计时，
P点已经振动时间T/4
D.波源是M，由波源起振开始计时，
P点已经振动时间T/4C 课 堂 练 习 一列简谐波在t=0时刻的波形图如图（a）所示，图(b)表示该波传播的媒质中某质点此后一段时间内的振动图象，则（ ）
A．若波沿x轴正方向传播，
(b)图应为a点的振动图象
B．若波沿x轴正方向传播，
(b)图应为b点的振动图象
C．若波沿x轴正方向传播，
(b)图应为c点的振动图象
D．若波沿x轴正方向传播，
(b)图应为d点的振动图象B 课 堂 练 习谢谢！
