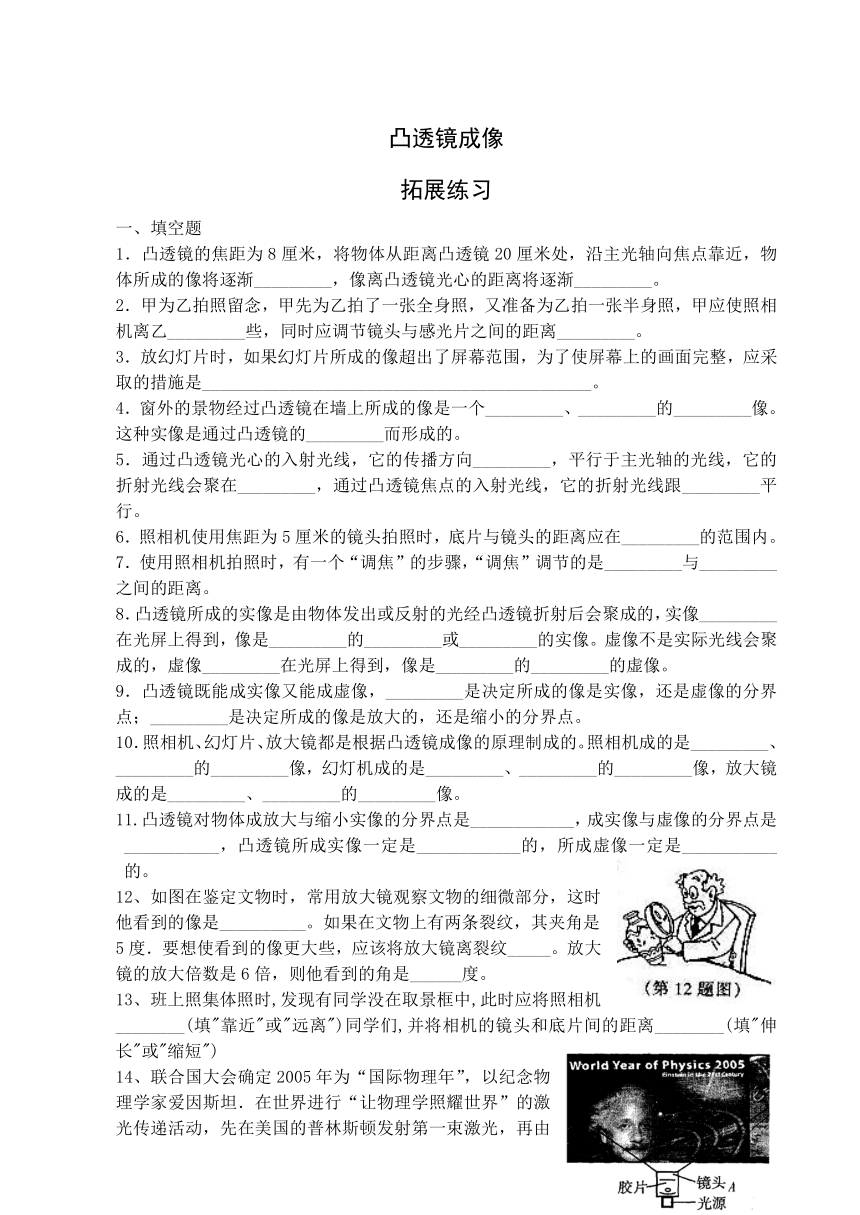

凸透镜成像
拓展练习
一、填空题
1．凸透镜的焦距为8厘米，将物体从距离凸透镜20厘米处，沿主光轴向焦点靠近，物体所成的像将逐渐_________，像离凸透镜光心的距离将逐渐_________。
2．甲为乙拍照留念，甲先为乙拍了一张全身照，又准备为乙拍一张半身照，甲应使照相机离乙_________些，同时应调节镜头与感光片之间的距离_________。
3．放幻灯片时，如果幻灯片所成的像超出了屏幕范围，为了使屏幕上的画面完整，应采取的措施是_____________________________________________。
4．窗外的景物经过凸透镜在墙上所成的像是一个_________、_________的_________像。这种实像是通过凸透镜的_________而形成的。
5．通过凸透镜光心的入射光线，它的传播方向_________，平行于主光轴的光线，它的折射光线会聚在_________，通过凸透镜焦点的入射光线，它的折射光线跟_________平行。
6．照相机使用焦距为5厘米的镜头拍照时，底片与镜头的距离应在_________的范围内。
7．使用照相机拍照时，有一个“调焦”的步骤，“调焦”调节的是_________与_________之间的距离。
8．凸透镜所成的实像是由物体发出或反射的光经凸透镜折射后会聚成的，实像_________在光屏上得到，像是_________的_________或_________的实像。虚像不是实际光线会聚成的，虚像_________在光屏上得到，像是_________的_________的虚像。
9．凸透镜既能成实像又能成虚像，_________是决定所成的像是实像，还是虚像的分界点；_________是决定所成的像是放大的，还是缩小的分界点。
10．照相机、幻灯片、放大镜都是根据凸透镜成像的原理制成的。照相机成的是_________、_________的_________像，幻灯机成的是_________、_________的_________像，放大镜成的是_________、_________的_________像。
11.凸透镜对物体成放大与缩小实像的分界点是____________，成实像与虚像的分界点是___________，凸透镜所成实像一定是____________的，所成虚像一定是___________的。
12、如图在鉴定文物时，常用放大镜观察文物的细微部分，这时他看到的像是__________。如果在文物上有两条裂纹，其夹角是5度．要想使看到的像更大些，应该将放大镜离裂纹_____。放大镜的放大倍数是6倍，则他看到的角是______度。
13、班上照集体照时,发现有同学没在取景框中,此时应将照相机________(填"靠近"或"远离")同学们,并将相机的镜头和底片间的距离________(填"伸长"或"缩短")

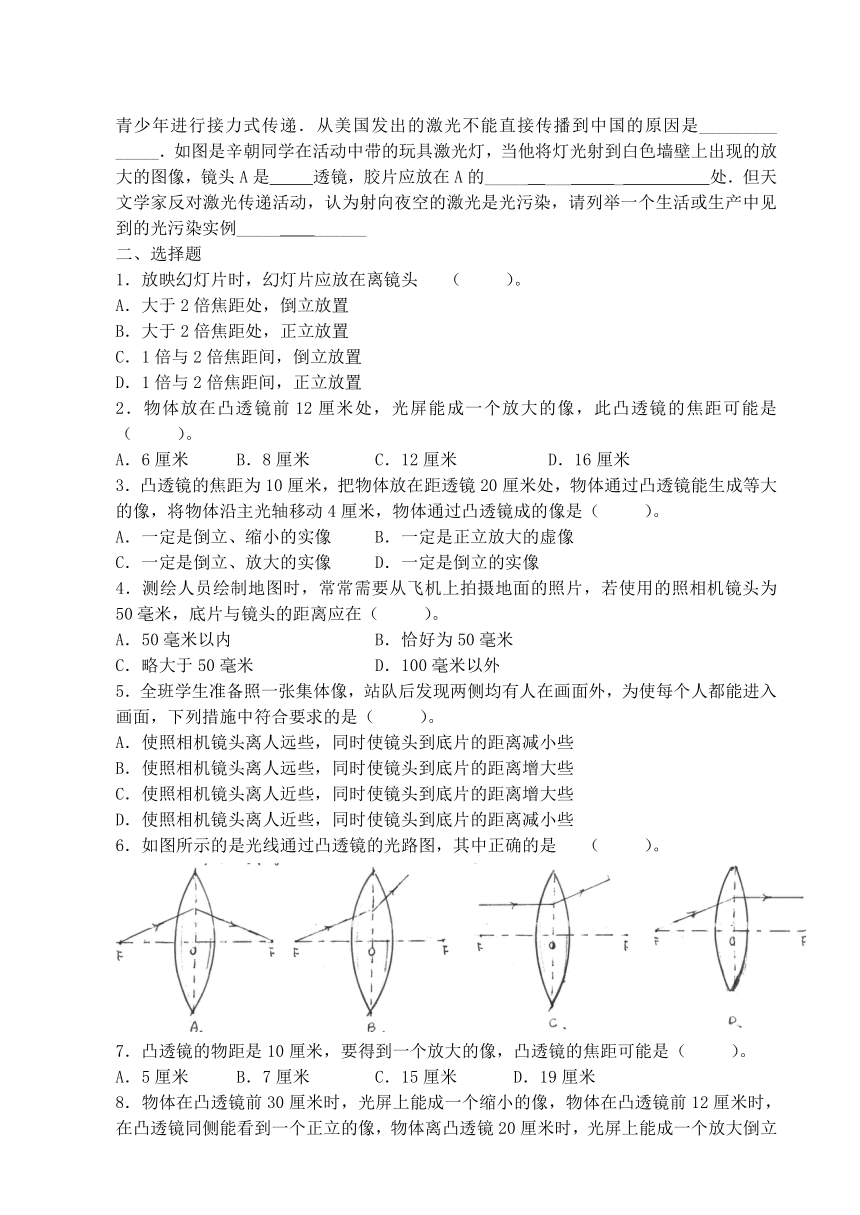

14、联合国大会确定2005年为“国际物理年”，以纪念物理学家爱因斯坦．在世界进行“让物理学照耀世界”的激光传递活动，先在美国的普林斯顿发射第一束激光，再由青少年进行接力式传递．从美国发出的激光不能直接传播到中国的原因是_________ _____．如图是辛朝同学在活动中带的玩具激光灯，当他将灯光射到白色墙壁上出现的放大的图像，镜头A是 透镜，胶片应放在A的_____ ___ _ 处．但天文学家反对激光传递活动，认为射向夜空的激光是光污染，请列举一个生活或生产中见到的光污染实例_____ ______
二、选择题
1．放映幻灯片时，幻灯片应放在离镜头 （ ）。
A．大于2倍焦距处，倒立放置
B．大于2倍焦距处，正立放置
C．1倍与2倍焦距间，倒立放置
D．1倍与2倍焦距间，正立放置
2．物体放在凸透镜前12厘米处，光屏能成一个放大的像，此凸透镜的焦距可能是（ ）。
A．6厘米 B．8厘米 C．12厘米 D．16厘米
3．凸透镜的焦距为10厘米，把物体放在距透镜20厘米处，物体通过凸透镜能生成等大的像，将物体沿主光轴移动4厘米，物体通过凸透镜成的像是（ ）。
A．一定是倒立、缩小的实像 B．一定是正立放大的虚像
C．一定是倒立、放大的实像 D．一定是倒立的实像
4．测绘人员绘制地图时，常常需要从飞机上拍摄地面的照片，若使用的照相机镜头为50毫米，底片与镜头的距离应在（ ）。
A．50毫米以内 B．恰好为50毫米
C．略大于50毫米 D．100毫米以外
5．全班学生准备照一张集体像，站队后发现两侧均有人在画面外，为使每个人都能进入画面，下列措施中符合要求的是（ ）。
A．使照相机镜头离人远些，同时使镜头到底片的距离减小些
B．使照相机镜头离人远些，同时使镜头到底片的距离增大些
C．使照相机镜头离人近些，同时使镜头到底片的距离增大些
D．使照相机镜头离人近些，同时使镜头到底片的距离减小些
6．如图所示的是光线通过凸透镜的光路图，其中正确的是 （ ）。
7．凸透镜的物距是10厘米，要得到一个放大的像，凸透镜的焦距可能是（ ）。
A．5厘米 B．7厘米 C．15厘米 D．19厘米
8．物体在凸透镜前30厘米时，光屏上能成一个缩小的像，物体在凸透镜前12厘米时，在凸透镜同侧能看到一个正立的像，物体离凸透镜20厘米时，光屏上能成一个放大倒立的像，此凸透镜焦距的范围是（ ）。
A．大于10厘米，小于12厘米 B．大于10厘米，小于15厘米
C．大于10厘米，小于20厘米 D．大于12厘米，小于15厘米
9．物体放在凸透镜前12厘米处，在透镜另一侧的光屏上成一个倒立放大的像，物体距透镜8厘米时，所成的像（ ）。
A．一定是倒立放大的实像 B．可能是倒立缩小的实像
C．可能是正立放大的虚像 D．可能是正立等大的虚像
10．在蜡烛通过凸透镜成像的实验中，凸透镜的焦距为15厘米，在光屏上得到清晰缩小的实像，蜡烛到凸透镜的距离（ ）。
A．等于15厘米 B．小于15厘米
C．在15厘米与30厘米之间 D．大于30厘米
11、凸透镜前20厘米处的物体沿主光轴远离透镜时，所成的倒立、缩小的像将（ ）
A．由实变虚 B．由虚变实 C．由小变大 D．由大变小
12、在凸透镜的成像现象中，下列说法中错误的是： （ ）
A，凡是实像必是倒立的； B， 凡是虚像必是正立的；
C，凡是放大的像必是虚像； D， 凡是缩小的像必是实像。
13、房间内的人通过防盗门上的猫眼可以看到外面的人，而外面的人却不能看到房间里面的人，猫眼外侧和内侧分别相当 （ ）
A、凸透镜 凹透镜 B、凹透镜 凸透镜
C、凹透镜 凹透镜 D、凸透镜 凸透镜
14.一物体沿凸透镜的主轴移动，当物距为28cm时，在另一侧的光屏上得到一个放大的像，当物体移至离凸透镜14cm处时，它的像一定是： ( )
A 放大的虚像 B 放大的实像 C 缩小的实像 D 缩小的虚像
15、[1996年] 当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能为 （ ）
A 50厘米 B 40厘米 C 30厘米 D 10厘米
16、[1999年] 一凸透镜的焦距在10—20厘米之间，当物体距透镜25厘米时，所成的像一定是 （ ）
A 缩小的像 B 放大的像 C 正立的像 D 倒立的像。
17、[2003年] 物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为 （ ）
A 40厘米 B 30厘米 C 20厘米 D 10厘米
18、[2001年] 物体放在凸透镜前12厘米处，在透镜一侧的光屏上成一个倒立放大的像。当物体距凸透镜8厘米，所成的像 （ ）
A 一定是倒立放大的实像 B 可能是倒立缩小的实像
C 可能是正立放大的虚像 D 可能是正立等大的虚像
19、[2002年] 物体放在凸透镜前某一位置时，在透镜另一侧离透镜10厘米的光屏上成一倒立缩小的像。当物体移至凸透镜前10厘米处，所成的是 （ ）
A 倒立缩小的实像 B 倒立放大的实像 C 正立放大的虚像 D 正立等大的虚像
20、[2004年A组] 蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛向透镜方向移动8厘米，则所成的像一定是 （ ）
A 缩小的 B 放大的 C 正立的 D 倒立的
21、老师上课时经常用到投影仪 ，如图4所示，关于投影仪的使用以下做法中合理的是 （ ）
A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动
B.若使屏幕上的画面大一些， 可使投影仪靠近屏幕同时将凸透镜适当向下移动
C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动
D.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动
22、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为下图中的甲和乙，则（ ）
A.小红离小强的距离近 B．小明和小红离小强的距离相同
C.小红要使底片上的像与小明的一样大，
小红移动位置后，再减少镜头到底片的距离
D.小红要使底片上的像与小明的一样大，
小红移动位置后，再增大镜头到底片的距离
23、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的 （ ）
三、作图题
1.完成图中的光路图。
2．在图中填入适当类型的透镜。
3．如图所示，烛焰通过凸透镜成像，补全图中光路。
4．在图(a)中，根据给出的折射光线，画出入射光线，在图(b)中，根据给出的入射光线，画出折射光线。
(a) (b)
5．如图所示，两个凸透镜的焦点重合在一起，根据给出的入射光线完成光线通过这两个凸透镜的光路图。
。
6．在图中，作出物体通过凸透镜所成的像。
四、实验题
在“研究凸透镜成像规律”的实验中，实验前首先应观察并记下凸透镜的_________，在组装和调试实验装置时，应使凸透镜和光屏的中心跟烛焰的中心大致在_________。当调整好凸透镜的位置，使物距大于凸透镜的两倍焦距后，要移动光屏使像成在屏上。在移动过程中，眼睛要注意观察__________________。
在归纳实验结果时，要将从光具座上读出的物距和像距的值分别跟凸透镜的_________和_________相比较，并记录相应的成像情况。
把实验中观察，测量比较的结果填入下表。
物体离凸透镜的距离 像的正倒 像的大小 像的虚实 像离凸透镜的距离
大于2f
小于2f大于f
小于f
