13.5 测量电压

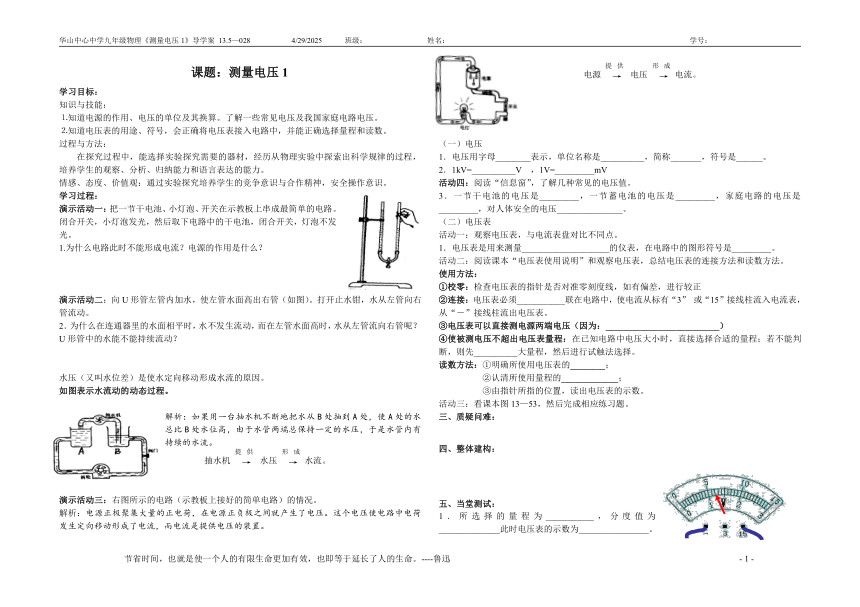

华山中心中学九年级物理《测量电压1》导学案 13.5—028 10/11/2010 班级： 姓名： 学号：
课题：测量电压1
学习目标：
知识与技能：
⒈知道电源的作用、电压的单位及其换算。了解一些常见电压及我国家庭电路电压。
⒉知道电压表的用途、符号，会正确将电压表接入电路中，并能正确选择量程和读数。
过程与方法：
在探究过程中，能选择实验探究需要的器材，经历从物理实验中探索出科学规律的过程，培养学生的观察、分析、归纳能力和语言表达的能力。
情感、态度、价值观：通过实验探究培养学生的竞争意识与合作精神，安全操作意识。
学习过程：
演示活动一：把一节干电池、小灯泡、开关在示教板上串成最简单的电路。闭合开关，小灯泡发光，然后取下电路中的干电池，闭合开关，灯泡不发光。
1.为什么电路此时不能形成电流？电源的作用是什么？
演示活动二：向U形管左管内加水，使左管水面高出右管（如图）。打开止水钳，水从左管向右管流动。
2．为什么在连通器里的水面相平时，水不发生流动，而在左管水面高时，水从左管流向右管呢？U形管中的水能不能持续流动？
水压（又叫水位差）是使水定向移动形成水流的原因。
如图表示水流动的动态过程。
解析：如果用一台抽水机不断地把水从B处抽到A处，使A处的水总比B处水位高，由于水管两端总保持一定的水压，于是水管内有持续的水流。
抽水机 提供 → 水压 形成 → 水流。
演示活动三：右图所示的电路（示教板上接好的简单电路）的情况。
解析：电源正极聚集大量的正电荷，在电源正负极之间就产生了电压。这个电压使电路中电荷发生定向移动形成了电流，而电流是提供电压的装置。
电源 提供 → 电压 形成 → 电流。
（一）电压
1．电压用字母________表示，单位名称是__________，简称_______，符号是______。
2．1kV=__________V ，1V=_________mV
活动四：阅读“信息窗”，了解几种常见的电压值。
3．一节干电池的电压是_________，一节蓄电池的电压是_________，家庭电路的电压是_________，对人体安全的电压_______________。
（二）电压表
活动一：观察电压表，与电流表盘对比不同点。
1．电压表是用来测量____________________的仪表，在电路中的图形符号是_________。
活动二：阅读课本“电压表使用说明”和观察电压表，总结电压表的连接方法和读数方法。
使用方法：
①校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正
②连接：电压表必须___________联在电路中，使电流从标有“3” 或“15”接线柱流入电流表，从“－”接线柱流出电压表。
③电压表可以直接测电源两端电压（因为：__________________________）
④使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先__________大量程，然后进行试触法选择。
读数方法：①明确所使用电压表的________；
②认清所使用量程的_____________；
③由指针所指的位置，读出电压表的示数。
活动三：看课本图13—53，然后完成相应练习题。
三、质疑问难：
四、整体建构：
五、当堂测试：
1．所选择的量程为___________，分度值为______________此时电压表的示数为________________。
2．在图5所示的电路图中，能用电压表正确测出灯Ll两端电压的是( )
六、课后达标题：
A组：
1．电源的作用是：_______________________________，不同的电源在电路两端提供的_______不同。
2．电压的作用是：_________________________________。
3．电压用字母____表示，单位名称是______，简称_____，符号是_____。比伏大的单位是____,比伏特小的单位有______。
1KV＝（ ）V, 1V=( )mV , 1Kv=( )mV
4． 记住以下常见电压：一节干电池的电压是_______； 一个蓄电池的电压是________；我国家庭电路的电压是_______；对人体的安全电压是________________。
5．电压表是测量_____的仪表，它在电路中的图形符号是：____________。
6．电压表的使用
1）电压表要与被测电路______，电流表要与被测电路______；
2）电压表、电流表连入电路时都要求电流从______________流入，从____________流出；
3）被测电压、电流都不允许超过电表的_______；在不能确定被测电流、电压大小时要采用______量程进行___________。
4）电流表不允许直接接到电源的两极上，而电压表可以直接接到电源两极上测______的电压。7.电表的读数要做到“两看清”．请完成图14-23中甲、乙两表的读数。
甲图：量程_________；分度值_________；读数_________。
乙图：量程_________； 分度值_________；读数_________。

B组：
8.下面的电路图中电压表测的是L2的电压的是（ ）
9．在各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。
10.如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
C组：
11.在右图中，当S1闭合，电压表测得________两端的电压；当S2闭合，电压表测得________的电压。
七、课后反思：
