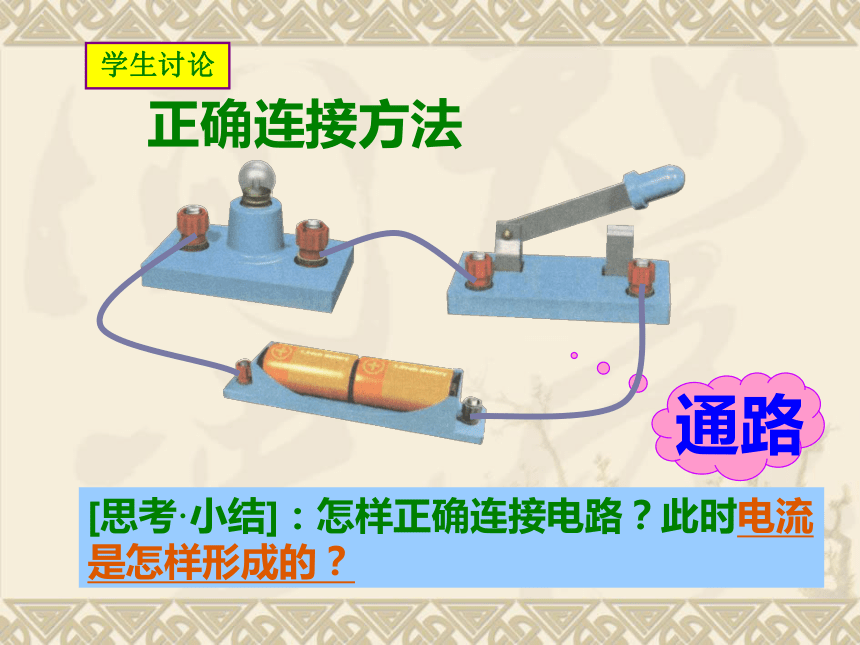

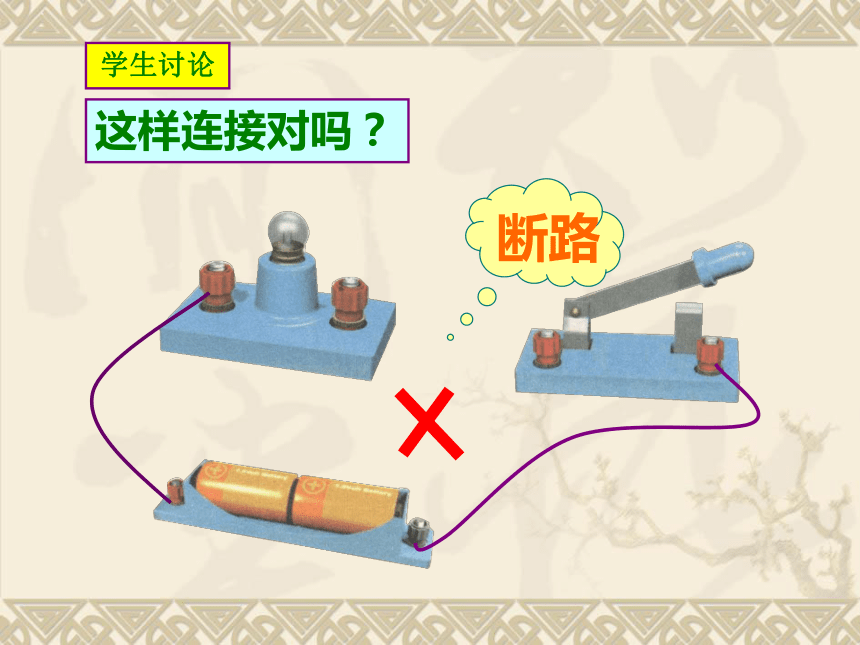

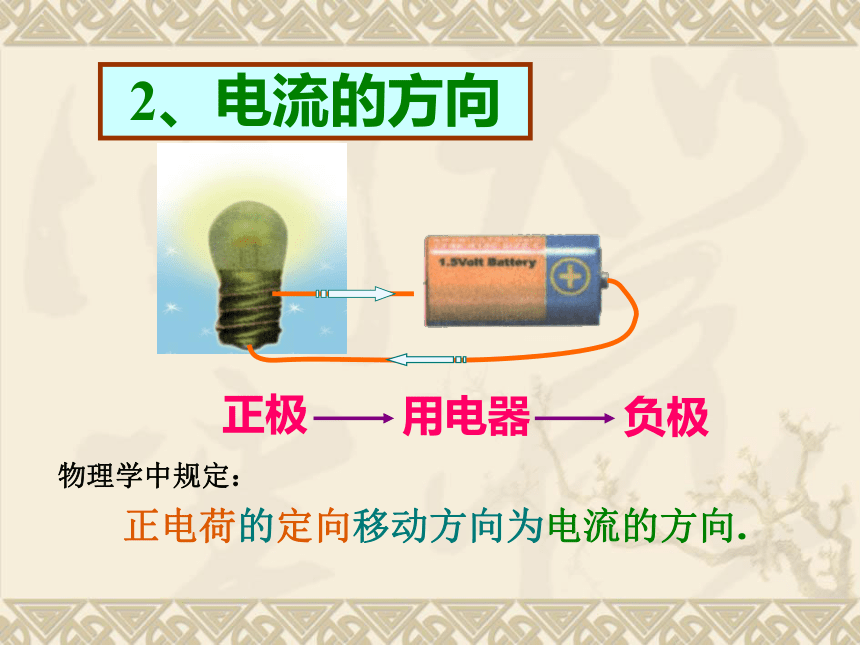

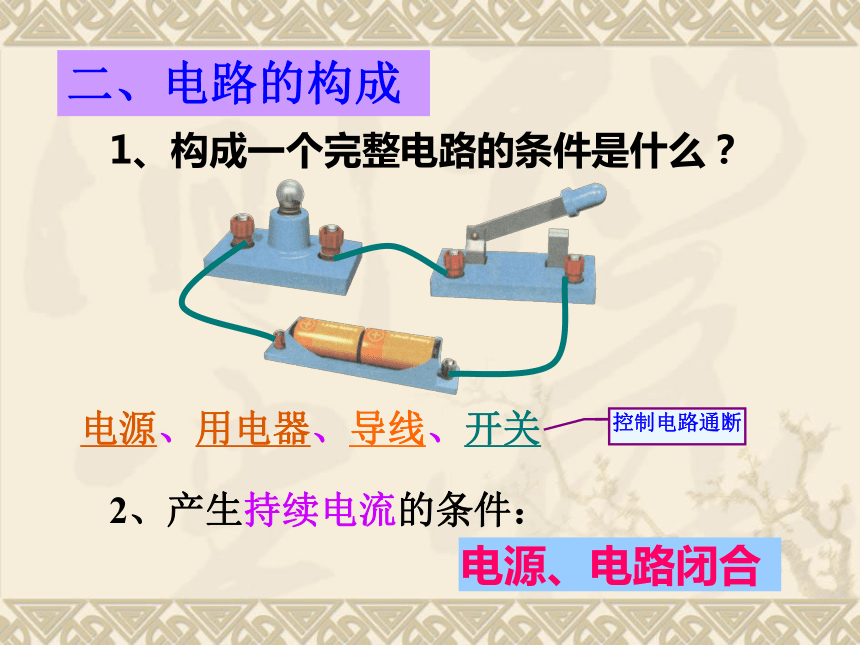

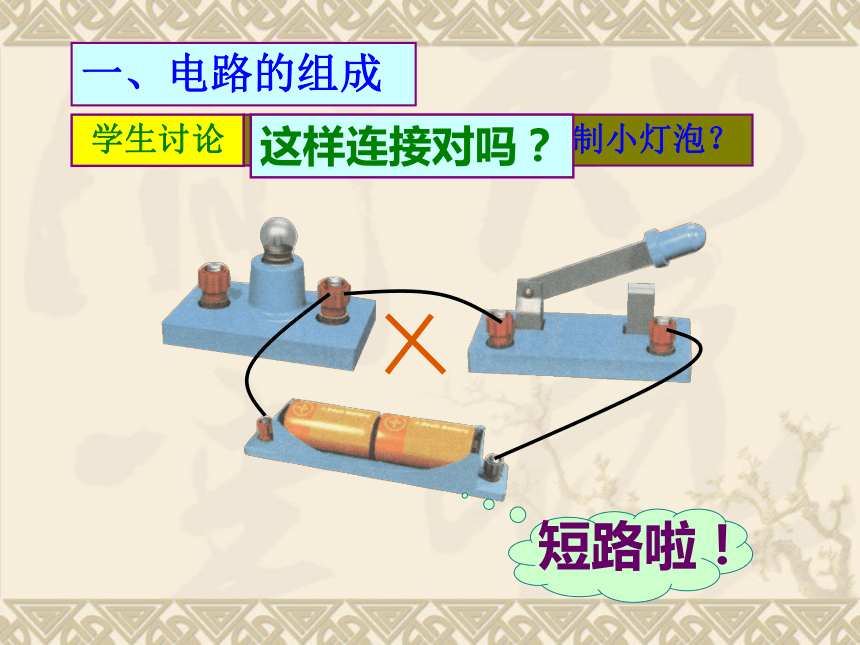

13.2 让电灯发光

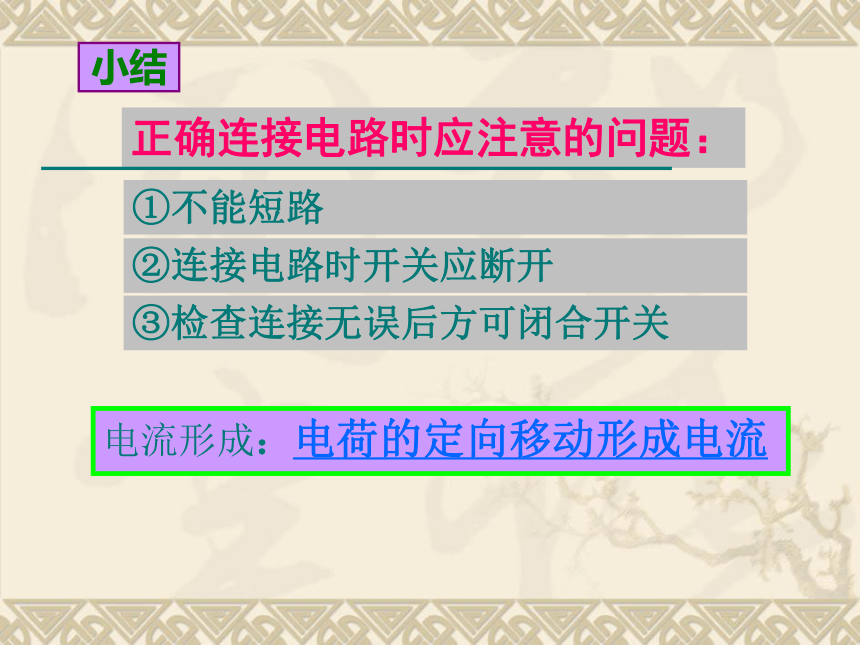

课件25张PPT。初中物理（沪科版）第13章第2节2010.3.20让电灯发光贵州省湄潭县石莲中学 王国恒教 学 内 容电流的形成电路的组成动手动脑学物理电路图 电的应用极为广泛，它在生产生活中是如此重要,那么, 电流是怎样形成的呢？电路的基本构成是怎样的？1、怎样连接，可以控制小灯泡？这样连接对吗？学生讨论一、电路的组成学生讨论这样连接对吗？正确连接方法[思考·小结]：怎样正确连接电路？此时电流是怎样形成的？学生讨论小结电流形成：电荷的定向移动形成电流①不能短路②连接电路时开关应断开③检查连接无误后方可闭合开关 2、电流的方向正电荷的定向移动方向为电流的方向.正极用电器负极物理学中规定：二、电路的构成电源、用电器、导线、开关1、构成一个完整电路的条件是什么？2、产生持续电流的条件：电源、电路闭合电源—提供电能电源的能量转化——各种形式的能转化为电能二、电路的构成各种用电器用电器的能量转化——电能转化为各种形式的能三、电路图 用规定的电路元件符号表示电路连接情况的图就是电路图。两节电池不能画成＋电灯泡相交不相连的导线相交并且相连的导线你认识吗？元件位置安排要适当，分布要均匀画电路图的要求这样画好吗——元件不要画在拐角处画电路图的要求这样画怎么样　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。画电路图的要求这样画又怎么样　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。电路图画电路图的要求正确的画法1、实物图画电路图 下图所示各电路元件为电路提供电能的是______，消耗 电能的是____________。 CA、B、D同步练习四、电路的三种状态四、电路的三种状态四、电路的三种状态▲小结：电路图的三种状态： 短路：不经过用电器而直接跟电源两极相连的电路，短路时会损坏电源和导线。 断路（开路）：开关断开，或在某处断开的电路。通路：开关闭合、处处连通的电路谢谢指导！
