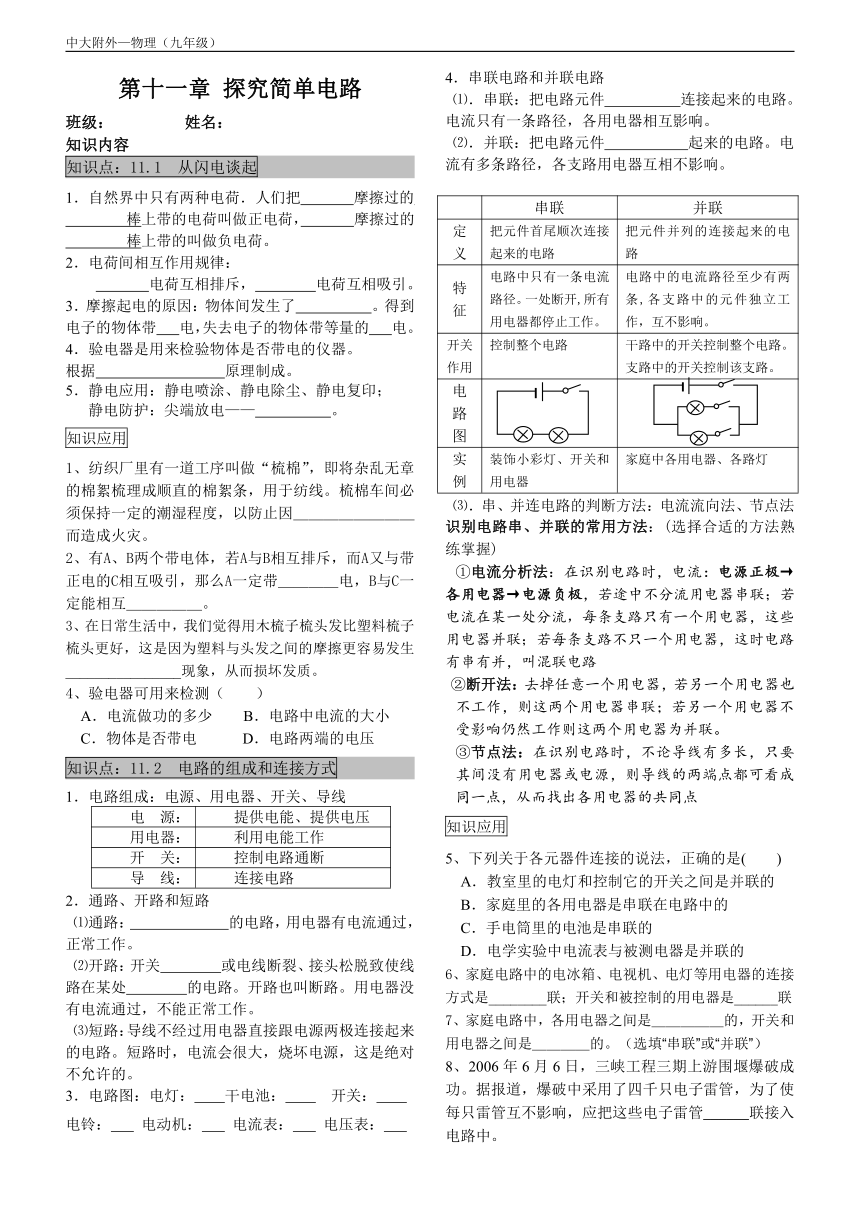

第十一章 探究简单电路 复习（无答案）

中大附外—物理（九年级）
第十一章 探究简单电路
班级： 姓名：
知识内容
知识点：11.1　从闪电谈起
1．自然界中只有两种电荷．人们把 摩擦过的
棒上带的电荷叫做正电荷， 摩擦过的
棒上带的叫做负电荷。
2．电荷间相互作用规律：
电荷互相排斥， 电荷互相吸引。
3．摩擦起电的原因：物体间发生了 。得到电子的物体带 电，失去电子的物体带等量的 电。
4．验电器是用来检验物体是否带电的仪器。
根据 原理制成。
5．静电应用：静电喷涂、静电除尘、静电复印；
静电防护：尖端放电—— 。
知识应用
1、纺织厂里有一道工序叫做“梳棉”，即将杂乱无章的棉絮梳理成顺直的棉絮条，用于纺线。梳棉车间必须保持一定的潮湿程度，以防止因＿＿＿＿＿＿＿＿而造成火灾。
2、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带＿＿＿＿电，B与C一定能相互＿＿＿＿＿。
3、在日常生活中，我们觉得用木梳子梳头发比塑料梳子梳头更好，这是因为塑料与头发之间的摩擦更容易发生________________现象，从而损坏发质。
4、验电器可用来检测（ ）
A．电流做功的多少 B．电路中电流的大小
C．物体是否带电 D．电路两端的电压
知识点：11.2　电路的组成和连接方式
1．电路组成：电源、用电器、开关、导线　
电 源： 提供电能、提供电压
用电器： 利用电能工作
开 关： 控制电路通断
导 线： 连接电路
2．通路、开路和短路
⑴通路： 的电路，用电器有电流通过，正常工作。
⑵开路：开关 或电线断裂、接头松脱致使线路在某处 的电路。开路也叫断路。用电器没有电流通过，不能正常工作。
⑶短路：导线不经过用电器直接跟电源两极连接起来的电路。短路时，电流会很大，烧坏电源，这是绝对不允许的。
3．电路图：电灯： 干电池： 开关：
电铃： 电动机： 电流表： 电压表：
4．串联电路和并联电路
⑴．串联：把电路元件 连接起来的电路。电流只有一条路径，各用电器相互影响。
⑵．并联：把电路元件 起来的电路。电流有多条路径，各支路用电器互相不影响。
串联 并联
定义 把元件首尾顺次连接起来的电路 把元件并列的连接起来的电路
特征 电路中只有一条电流路径。一处断开,所有用电器都停止工作。 电路中的电流路径至少有两条,各支路中的元件独立工作，互不影响。
开关作用 控制整个电路 干路中的开关控制整个电路。支路中的开关控制该支路。
电路图
实例 装饰小彩灯、开关和用电器 家庭中各用电器、各路灯
⑶．串、并连电路的判断方法：电流流向法、节点法
识别电路串、并联的常用方法：(选择合适的方法熟练掌握)
①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路
②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点
知识应用
5、下列关于各元器件连接的说法，正确的是( )
A．教室里的电灯和控制它的开关之间是并联的
B．家庭里的各用电器是串联在电路中的
C．手电筒里的电池是串联的
D．电学实验中电流表与被测电器是并联的
6、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联；开关和被控制的用电器是______联
7、家庭电路中，各用电器之间是＿＿＿＿＿的，开关和用电器之间是＿＿＿＿的。（选填“串联”或“并联”）
8、2006年6月6日，三峡工程三期上游围堰爆破成功。据报道，爆破中采用了四千只电子雷管，为了使每只雷管互不影响，应把这些电子雷管______联接入电路中。

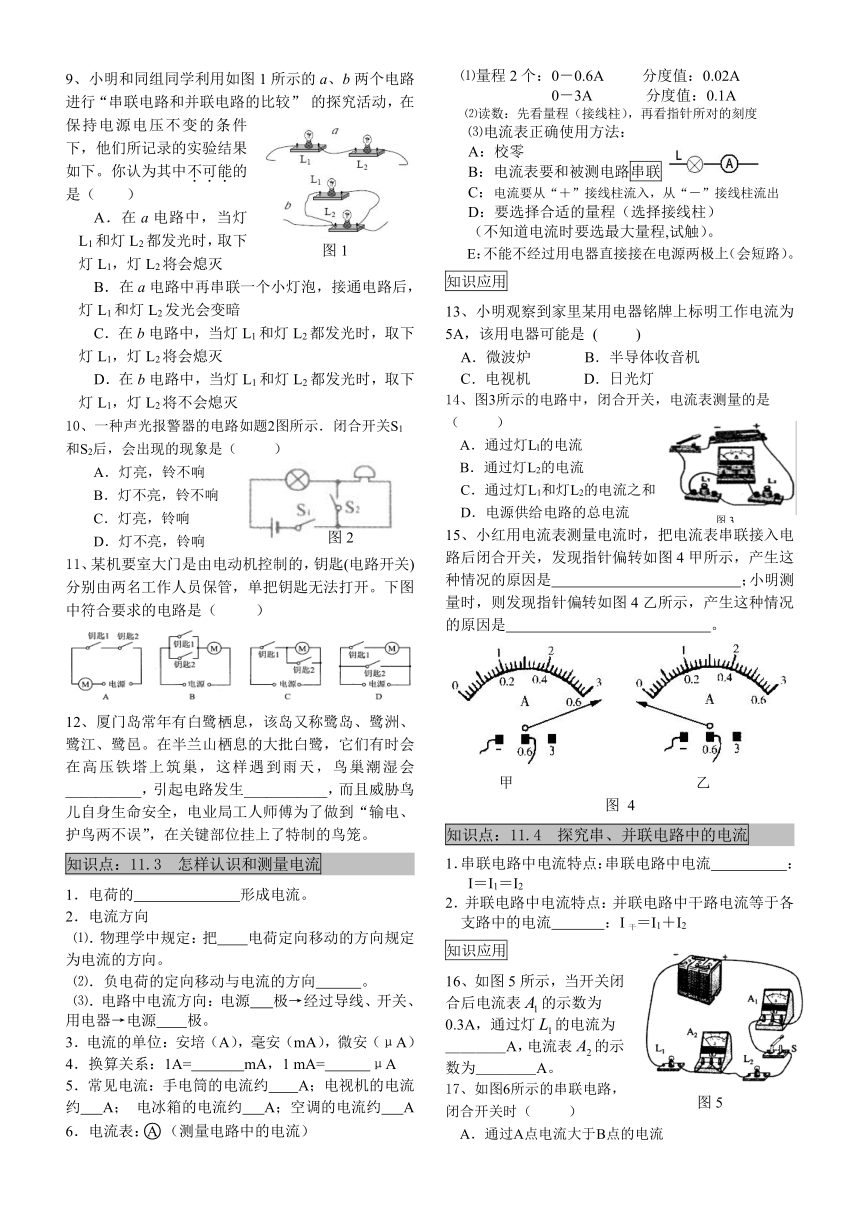

9、小明和同组同学利用如图1所示的a、b两个电路进行“串联电路和并联电路的比较” 的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。你认为其中不可能的是（ ）
A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭
B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗
C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭
D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭
10、一种声光报警器的电路如题2图所示．闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响
B．灯不亮，铃不响
C．灯亮，铃响
D．灯不亮，铃响
11、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。下图中符合要求的电路是（ ）
12、厦门岛常年有白鹭栖息，该岛又称鹭岛、鹭洲、鹭江、鹭邑。在半兰山栖息的大批白鹭，它们有时会在高压铁塔上筑巢，这样遇到雨天，鸟巢潮湿会__________，引起电路发生___________，而且威胁鸟儿自身生命安全，电业局工人师傅为了做到“输电、护鸟两不误”，在关键部位挂上了特制的鸟笼。
知识点：11.3　怎样认识和测量电流
1．电荷的 形成电流。
2．电流方向
⑴．物理学中规定：把 电荷定向移动的方向规定为电流的方向。
⑵．负电荷的定向移动与电流的方向 。
⑶．电路中电流方向：电源 极→经过导线、开关、用电器→电源 极。
3．电流的单位：安培（A），毫安（mA），微安（μA）
4．换算关系：1A= mA，1 mA= μA
5．常见电流：手电筒的电流约 A；电视机的电流约 A； 电冰箱的电流约 A；空调的电流约 A
6．电流表：（测量电路中的电流）
⑴量程2个：0－0.6A　　 分度值：0.02A
　　　　　　　0－3A　　　 分度值：0.1A
⑵读数：先看量程（接线柱），再看指针所对的刻度
⑶电流表正确使用方法：
A：校零
B：电流表要和被测电路串联
C：电流要从“＋”接线柱流入，从“－”接线柱流出
D：要选择合适的量程（选择接线柱）
（不知道电流时要选最大量程,试触）。
E：不能不经过用电器直接接在电源两极上（会短路）。
知识应用
13、小明观察到家里某用电器铭牌上标明工作电流为5A，该用电器可能是 ( )
A．微波炉 B．半导体收音机
C．电视机 D．日光灯
14、图3所示的电路中，闭合开关，电流表测量的是（ ）
A．通过灯Ll的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流
15、小红用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图4甲所示，产生这种情况的原因是 ；小明测量时，则发现指针偏转如图4乙所示，产生这种情况的原因是 。
甲 乙
图 4
知识点：11.4　探究串、并联电路中的电流
1．串联电路中电流特点：串联电路中电流 ：I＝I1＝I2
2．并联电路中电流特点：并联电路中干路电流等于各支路中的电流 ：I干＝I1＋I2
知识应用
16、如图5所示，当开关闭合后电流表的示数为0.3A，通过灯的电流为
＿＿＿＿A，电流表的示数为＿＿＿＿A。
17、如图6所示的串联电路，闭合开关时（ ）
A．通过A点电流大于B点的电流
B．通过B点电流大于C点的电流
C．通过A点电流大于c点的电流
D．通过A、B、C三点的电流相等
18、如图7所示，开关S闭合后，电流表A1的示数为0.4A，电流表A2的示数为1.2A，则通过L1和L2的电流分别为（ ）
A．0.8A，0.4A
B．0.4A，1.2A
C．0.4A，0.8A
D．1.2A，0.4A
19、现有电源、开关、导线、两只小灯泡、两只电流表，请你设计一个电路.要求：两只灯泡并联，A1 测干路的电流，A2测L1的电流。
⑴请在虚线框中画出电路图；
⑵按照电路图将图8中的元件连接起来。（测L1的电流约为0.5A，干路中的电流约为1 A）
图8
知识点：11.5　怎样认识和测量电压
1． 是电路中形成电流的原因， 是提供电压的装置。
2．单位：伏特（V），常用：KV，mV。
1 KV= V，1 V= mV。
3．常用电压值：一节干电池的电压是 V，家庭照明电路电压 V，对人体的安全电压不高于 V，工厂用电电压380V。
4．电压表：（测量电路两端的电压）
⑴量程：0－3V　　 分度值：0.1V
　　 量程：0－15V　　分度值：0.5V
⑵读数：先看量程（接线柱），再看指针所对的刻度。
⑶电压表的正确使用方法：
A：校零
B：电压表要和被测电路并联
C：电流从“＋”接线柱流入，从“－”接线柱流出。
D：要选择合适的量程（选择接线柱）
（不知道电压时要选择最大量程，试触）。
知识应用
20、我国家庭电路正常供电的电压是 V；根据人身安全的要求，理发师使用的电动剪的电压、工厂里车床上照明电路的电压，要 V；某电动剪使用时通过的电流是100mA，等于 A。
21、用电压表测电压时，某同学使用的是0～15V的量程，却误在0～3V的量程中读成了2.4V，则实际测得的电压应是_________V。
22、如图9所示，当开关闭合，L1、L2都发光，过一段时间后其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因是：（ ）
A．L1短路 B.L2短路
C．L1断路 D．L2断路
23、如右图所示，当量程为0~3V时，电压表指针的读数为 　 V；当量程为0~15V时，电压表指针的读数为 　 V。
24、为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压。请按照要求在图10中用笔画线代替导线连接实物电路，并在图11的方框内画出对应的电路图。
知识点：11.6　探究串、并联电路中的电压
1．串联电路电压规律：串联电路两端的总电压等于各部分电路的电压 ：U总＝U1＋U2
2．并联电路电压规律：并联电路中各支路两端的电压 ：U=U1＝U2
3．关于串联电路和并联电路中的特点和规律：
4．电压表与电流表比较
仪表比较 电压表 电流表
用途 测量电路两端的电压 测量电路中的电流
符号
连接方法 并联在被测电路的两端 串联在被测电路中
与电源相接 能够直接并联在电源两极上 绝对不允许不经过用电器直接连到电源两极上
相同点 使用前要调指针零刻度，弄清分度值、量程，使用时要使电流从正接线柱流进，负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值、电压值时可用试触法判断是否超过量程。
知识应用
25、三盏完全相同的灯泡并联后，接在220V的电源上，则每盏灯泡两端的电压为 V。
26、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化
处理．下列处理方法中正确的是( )
A. 把电流表看成是断路的
B. 把电流表看成是一个大电阻
C．把电压表看成是断路的
D．把电压表看成是一根导线
27、如图12所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是 ( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
28、在图13中○里填上适当的电表符号，使之成为正确的电路图。
29请在虚线框内画出实物图14的电路图
30、小芳和小明分别设计了探究“串联电路中电压的规律”的实验，他们设计的实验电路如图15所示，实验数据记录如下所示。（小芳和小明实验时电路连接及记录的数据都没有错误。）
U1/V U2/V U/V
0.8 2.1 2.9
小芳的实验数据记录　　　　　　　　　
小明的实验数据记录
次数电压 第1次(1节电池) 第2次(2节电池) 第3次(3节电池)
U1/V 0.7 1.4 2.1
U2/V 0.7 1.4 2.1
U/V 1.4 2.8 4.2
⑴从他们的实验数据可以看出，串联电路两端的总电压与部分电压之间的关系是：　　 　。
⑵小明根据他的实验数据断定“在串联电路中各用电器的电压一定相等”，这一结论是 的（选填“正确”或“错误”）他之所以得出这样的结论，是因为 。
⑶分别指出小芳、小明的实验设计各有哪些可改进之处。
小芳：
小明：
图1
图2
图3
图5
图6
图7
图9
图11
图10
图12
图13
图14
图15
