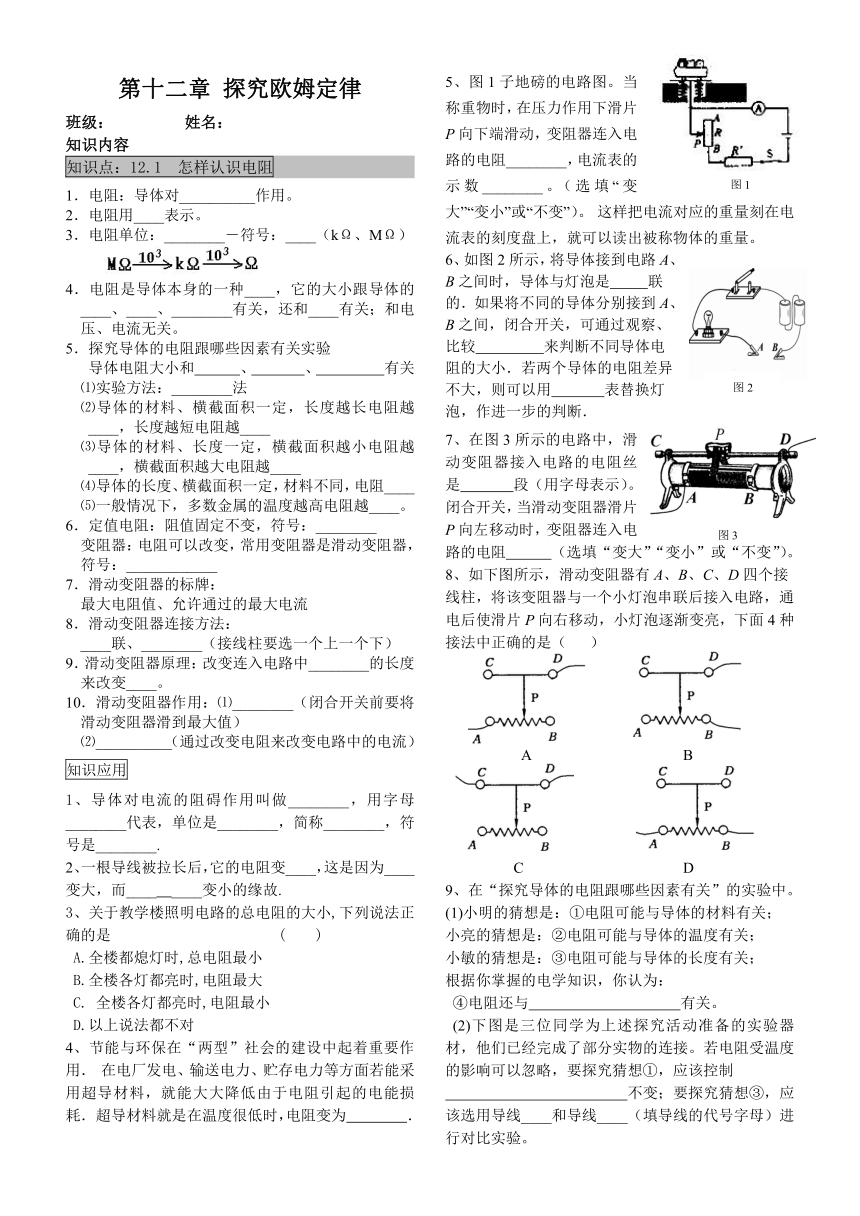

第十二章 探究欧姆定律
班级： 姓名：
知识内容
知识点：12.1　怎样认识电阻
1．电阻：导体对__________作用。
2．电阻用____表示。
3．电阻单位：________―符号：____（kΩ、MΩ）
4．电阻是导体本身的一种____，它的大小跟导体的____、____、________有关，还和____有关；和电压、电流无关。
5．探究导体的电阻跟哪些因素有关实验
导体电阻大小和 、 、 有关
⑴实验方法：________法
⑵导体的材料、横截面积一定，长度越长电阻越____，长度越短电阻越____
⑶导体的材料、长度一定，横截面积越小电阻越____，横截面积越大电阻越____
⑷导体的长度、横截面积一定，材料不同，电阻____
⑸一般情况下，多数金属的温度越高电阻越____。
6．定值电阻：阻值固定不变，符号：________
　变阻器：电阻可以改变，常用变阻器是滑动变阻器，符号：____________
7．滑动变阻器的标牌：
最大电阻值、允许通过的最大电流
8．滑动变阻器连接方法：
____联、________（接线柱要选一个上一个下）
9．滑动变阻器原理：改变连入电路中________的长度来改变____。
10．滑动变阻器作用：⑴________（闭合开关前要将滑动变阻器滑到最大值）
⑵__________（通过改变电阻来改变电路中的电流）
知识应用
1、导体对电流的阻碍作用叫做________，用字母________代表，单位是________，简称________，符号是________.
2、一根导线被拉长后，它的电阻变____，这是因为____变大，而____ ____变小的缘故.
3、关于教学楼照明电路的总电阻的大小,下列说法正确的是 ( )
A.全楼都熄灯时,总电阻最小
B.全楼各灯都亮时,电阻最大
C. 全楼各灯都亮时,电阻最小
D.以上说法都不对
4、节能与环保在“两型”社会的建设中起着重要作用． 在电厂发电、输送电力、贮存电力等方面若能采用超导材料，就能大大降低由于电阻引起的电能损耗． 超导材料就是在温度很低时，电阻变为 ．
5、图1子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。（选填“变大”“变小”或“不变”）。 这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。
6、如图2所示，将导体接到电路A、B之间时，导体与灯泡是 联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的判断．
7、在图3所示的电路中，滑动变阻器接入电路的电阻丝是 段（用字母表示）。闭合开关，当滑动变阻器滑片P向左移动时，变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。
8、如下图所示，滑动变阻器有A、B、C、D四个接线柱，将该变阻器与一个小灯泡串联后接入电路，通电后使滑片P向右移动，小灯泡逐渐变亮，下面4种接法中正确的是（ ）
A B
C D
9、在“探究导体的电阻跟哪些因素有关”的实验中。
(1)小明的猜想是：①电阻可能与导体的材料有关；
小亮的猜想是：②电阻可能与导体的温度有关；
小敏的猜想是：③电阻可能与导体的长度有关；
根据你掌握的电学知识，你认为：
④电阻还与 有关。
(2)下图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接。若电阻受温度的影响可以忽略，要探究猜想①，应该控制
不变；要探究猜想③，应该选用导线____和导线____（填导线的代号字母）进行对比实验。

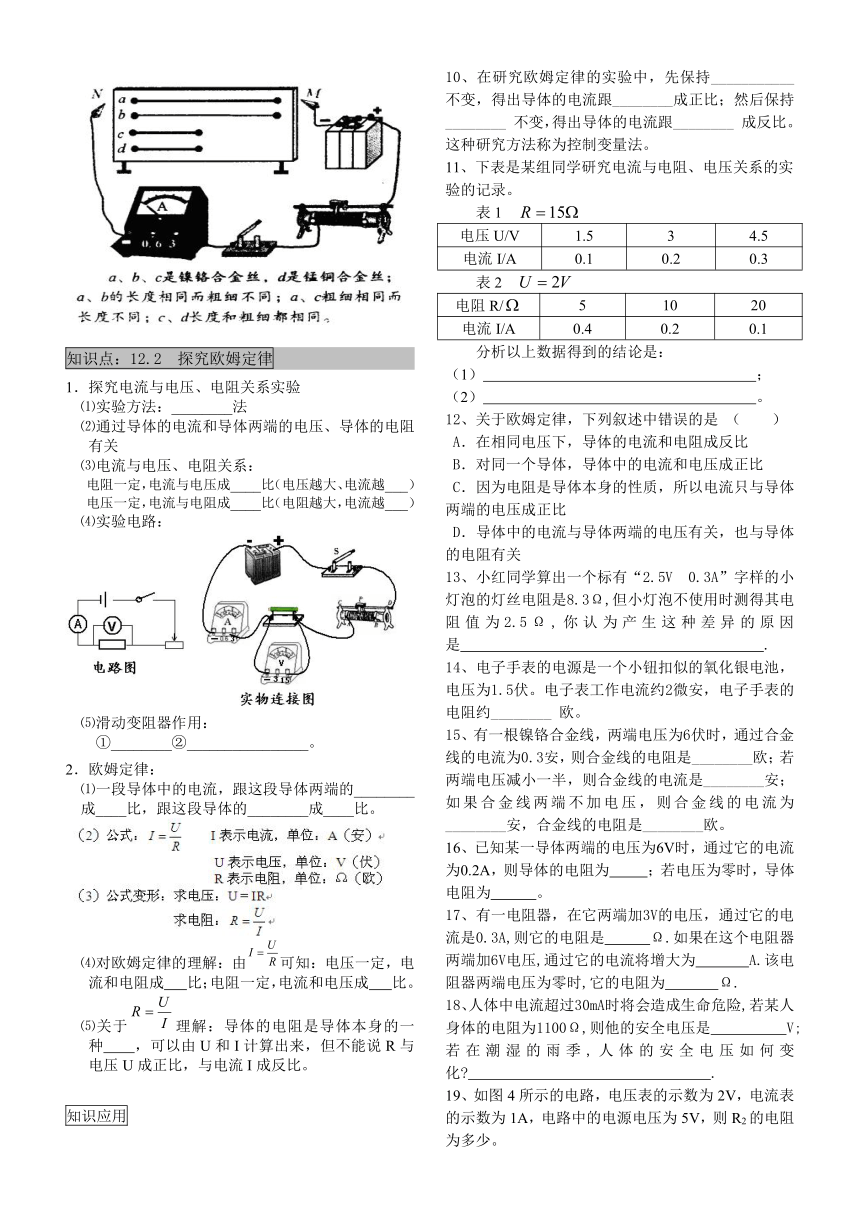

知识点：12.2　探究欧姆定律
1．探究电流与电压、电阻关系实验
⑴实验方法：________法
⑵通过导体的电流和导体两端的电压、导体的电阻有关
⑶电流与电压、电阻关系：
电阻一定，电流与电压成____比（电压越大、电流越___）
电压一定，电流与电阻成____比（电阻越大，电流越___）
⑷实验电路：
⑸滑动变阻器作用：
①________②________________。
2．欧姆定律：
⑴一段导体中的电流，跟这段导体两端的________成____比，跟这段导体的________成____比。
⑷对欧姆定律的理解：由可知：电压一定，电流和电阻成 比；电阻一定，电流和电压成 比。
⑸关于理解：导体的电阻是导体本身的一种 ，可以由U和I计算出来，但不能说R与电压U成正比，与电流I成反比。
知识应用
10、在研究欧姆定律的实验中，先保持___________不变，得出导体的电流跟________成正比；然后保持________ 不变，得出导体的电流跟________ 成反比。这种研究方法称为控制变量法。
11、下表是某组同学研究电流与电阻、电压关系的实验的记录。
表1
电压U/V 1.5 3 4.5
电流I/A 0.1 0.2 0.3
表2
电阻R/ 5 10 20
电流I/A 0.4 0.2 0.1
分析以上数据得到的结论是：
（1） ；
（2） 。
12、关于欧姆定律，下列叙述中错误的是 （ ）
A．在相同电压下，导体的电流和电阻成反比
B．对同一个导体，导体中的电流和电压成正比
C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
13、小红同学算出一个标有“2.5V 0.3A”字样的小灯泡的灯丝电阻是8.3Ω,但小灯泡不使用时测得其电阻值为2.5Ω,你认为产生这种差异的原因是 .
14、电子手表的电源是一个小钮扣似的氧化银电池，电压为1.5伏。电子表工作电流约2微安，电子手表的电阻约________ 欧。
15、有一根镍铬合金线，两端电压为6伏时，通过合金线的电流为0.3安，则合金线的电阻是________欧；若两端电压减小一半，则合金线的电流是________安；如果合金线两端不加电压，则合金线的电流为________安，合金线的电阻是________欧。
16、已知某一导体两端的电压为6V时，通过它的电流为0.2A，则导体的电阻为 ；若电压为零时，导体电阻为 。
17、有一电阻器，在它两端加3V的电压，通过它的电流是0.3A,则它的电阻是 Ω.如果在这个电阻器两端加6V电压,通过它的电流将增大为 A.该电阻器两端电压为零时,它的电阻为 Ω.
18、人体中电流超过30mA时将会造成生命危险,若某人身体的电阻为1100Ω,则他的安全电压是 V;若在潮湿的雨季,人体的安全电压如何变化 .
19、如图4所示的电路，电压表的示数为2V，电流表的示数为1A，电路中的电源电压为5V，则R2的电阻为多少。
知识点：12.3　欧姆定律的应用
1．利用欧姆定律进行有关计算：
2．利用欧姆定律测电阻－_______法测电阻
⑴测电阻的原理：________
⑵电路图：（右空白处画图）
⑶器材： 表、 表、滑动变阻器、小灯泡、电源、开关、导线
3．短路危害：电路短路时电路中的电流过____，会烧坏导线、电源、电流表等，甚至引起火灾。
4．电阻串联：
电路：右图
规律： I总＝__ ＝___
U总＝___＋___
R总＝___＋___
5．电阻并联：
电路：右图
规律： I总＝___＋___
U总＝___＝___
R总＝
知识应用
20、电流表不允许直接接在电源两端，这是因为电流表的____________非常小，这样做会使电路中产生很大的电流将电源和电流表烧坏。电压表能直接接在电源两端测量电源电压，这是因为电压表的__________非常大，不会形成电源____________。
21、如图5所示，OA、OB两直线是A、B两电阻的电压、电流关系图象。从图中可求得RA阻值为____欧，RB阻值为____欧。 若将RA接在6伏电源上，通过它的电流为____安；若B接另一电源，IB=IA，则RB两端电压为________伏。
22、电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它　　联一个　　Ω的电阻。
23、右图6是用伏安法测小灯泡电阻的实验电路图。
（1）在右图中 内正确填写电流表、电压表的符号。
（2）连接电路时，开关应该
（闭合或断开）
（3）闭合开关前，滑动变阻器的滑片应调节到 （A或B）点的位置上，滑动变阻器在电路中的主要作用是
。
（4）当小灯泡发光时，电压表、电流表的示数如图7所示，则小灯泡两端的电压是 ，
通过小灯泡的电流是 ，小灯泡的电阻是 。
（5）如果第一次测量时灯泡两端的电压等于灯泡的标定电压，以后几次逐次降低，对比这样得出的几个电阻值，你能发现什么？尝试作出解释。
24、在做“研究电流与电压、电阻的关系”的实验时，张文同学设计如图所示电路，R为定电阻，R1为滑动变阻器，部分实验记录数如下表，其中U＝6V。
R（Ω） 5 10 15
I（A） 1.2 0.6 0.4
（1）根据表中的数据，可得结论：
　　　　　 　　　　　　　　　　　　　。
（2）在研究电流与电阻的关系时，先用5Ω定值电阻进行实验，再换用10Ω的定值电阻时，张文同学未改变滑动变阻器的滑片P的位置，则合上开关后，电压表的读数将　　　6V（填“＜、＞或＝”），此时应将P向　　　移动，使电压表读数为6V。
25、根据串、并联电路的特点，归纳下列几种说法，其中正确的是（ ）
A. 用电流表分别测出两灯泡的电流相等，则两灯一定串联
B. 用电压表分别测出两灯泡的电压相等，则两灯一定并联
C. 串联的电阻越多总电阻越大，总电阻比其中的最大电阻更大
D. 并联的电阻越多总电阻越小，总电阻比其中的最小电阻更小
26、当某一导体两端的电压是6V时，通过该导体的电流是0.6A。如果使该导体两端的电压再增加3V，那么这时该导体的电阻和通过的电流分别是（ ）
A. 0.9A B. 0.3A
C. 0.4A D. 0.6A
27、两只电阻阻值之比为2:3，将两电阻串联接入电路，则两端电压之比 ，将其并联接入电路中，它们的电流强度之比 。
28、给出下列器材：电流表（0～0.6A，0～3A）一只，电压表（0～3V，0～15V）一只，滑动变阻器（0～10）一只，电源（4V）一个，待测电阻的小灯泡（额定电压2.5V，电阻约10）一个，开关一只，导线若干，要求用伏安法测定正常发光时小灯泡灯丝的电阻，测量时，两表的指针要求偏过表面刻度的中线。
（1）画出电路图；
（2）电流表的量程选 ，电压表的量程选 ；
（3）下列必要的实验步骤中，合理顺序是 。
A. 闭合开关
B. 将测出的数据填入表格中
C. 计算被测小灯泡的灯丝电阻
D. 读出电压表，电流表的数值
E. 断开开关
F. 将滑动变阻器的阻值调到最大
G. 对照电路图连好电路
H. 调节滑动变阻器，使电压表的示数为2.5V
29、某同学利用图8所示的器材,用伏安法测小灯泡的电阻.
(1)请在电路图的圆圈内标出电表的类型,并用笔画线代替导线把实物图连接好.
(2)在开关闭合前,应将图8中滑动变阻器的滑片P移到 端.
(3)若开关闭合后灯不亮,但电压表示数大约等于电源电压, 此时故障可能是
.
30、实验小组的同学用如图甲所示电路测量定值电阻Rx 的阻值。
连接好电路后，闭合开关，调节滑动变阻器的滑片，电流表、电压表示数分别如图乙、丙所示，电流表的读数是 A，电压表的读数是 V，则电阻Rx＝ Ω。
31、在“实验探究：怎样测量未知电阻”的实验中：
（1） 在如图所示的甲电表与滑动变阻器之间添上一根导线（用笔画线表示），使之成为正确的测量电路；
（2） 图中甲表应是 表,乙表应是 表;
（3） 小李同学连接好电路后进行了3次实验,前2次的实验数据已填入下面表格中,请你帮他读出第3次实验数据(如图所示)并填入表格中,再求出被测电阻的平均值.
