楞次定律

课件14张PPT。课题：

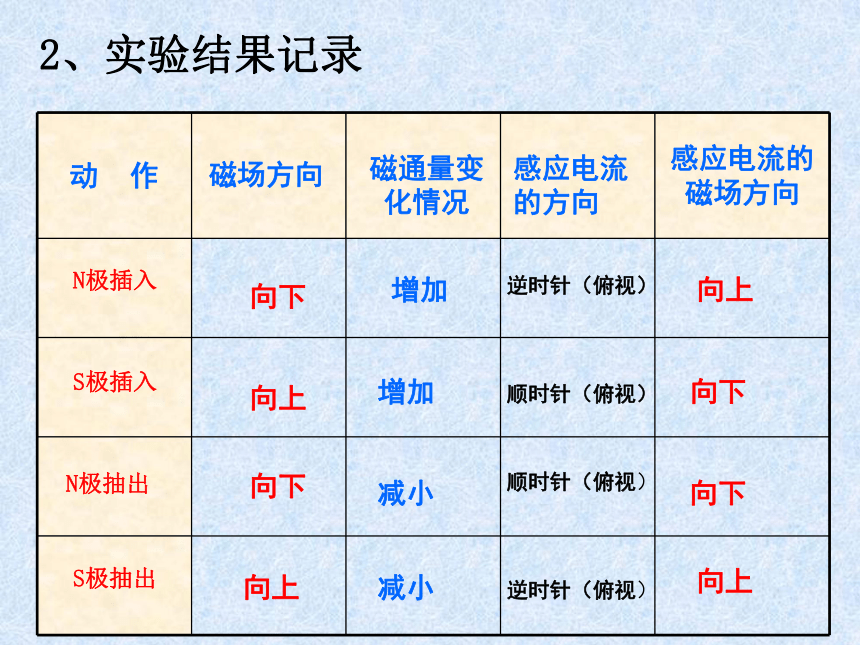

第三节 楞次定律一、探究楞次定律1、电流计指针偏转的方向与流入电流计电流的方向之间的关系1）电路图2）结论闭合回路中的感应电流与电源产生的电流在本质上可有区别?N极插入S极插入N极抽出S极抽出逆时针（俯视）顺时针（俯视）顺时针（俯视）逆时针（俯视）向上向下向下向上向下向上向下向上增加增加减小减小2、实验结果记录感应电流的方向磁场方向磁通量变化情况闭合电路中
原磁通量变化感应电流中的磁场
(中间量)感应电流磁通量增加时,感应电流的磁场与原磁场方向相反磁通量减小时,感应电流的磁场与原磁场方向相同产生产生阻碍感应电流具有这样
的方向，即感应电
流总要阻碍引起感
应电流的磁通量的

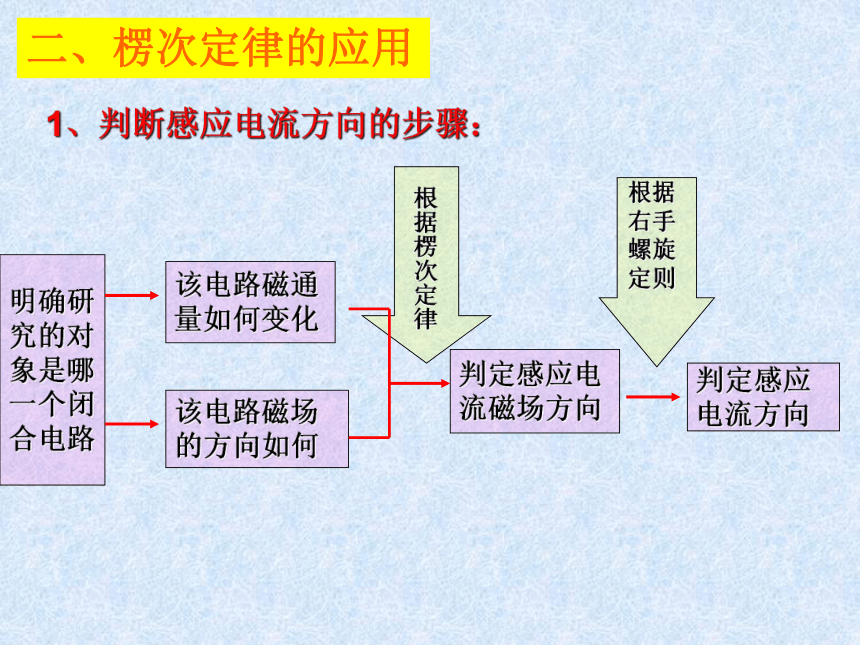

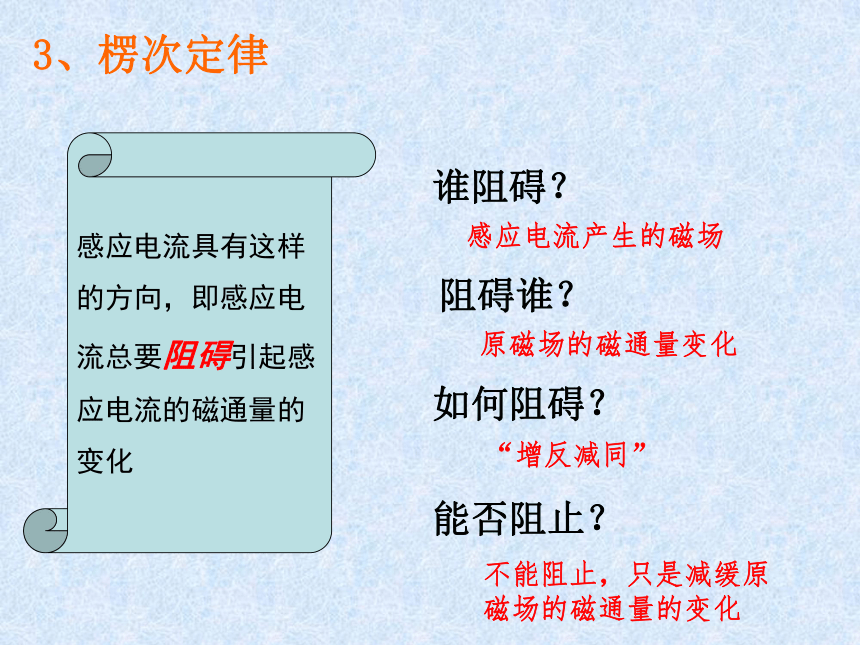

变化谁阻碍？能否阻止？如何阻碍？阻碍谁？3、楞次定律感应电流产生的磁场原磁场的磁通量变化“增反减同” 不能阻止，只是减缓原磁场的磁通量的变化1、判断感应电流方向的步骤：明确研
究的对
象是哪
一个闭
合电路该电路磁通
量如何变化该电路磁场
的方向如何 根据楞次定律判定感应电
流磁场方向判定感应
电流方向二、楞次定律的应用例题1 法拉第最初发现电磁感应现象的
实验如图所示，软铁环上绕有M、N
两个线圈，当M线圈电路中的开关断
开的瞬间，线圈N中的感应电流沿什
么方向？分析：合上开关时，线圈N中磁感线：向下开关断开瞬间，线圈N中磁通量减少感应电流的磁场应阻碍磁通量减少，所以：感应电流产生的磁场方向向下根据右手螺旋定则，线圈N中感应电流方向：如图例题2 如图所示，在长直载流导线附近有一
个矩形线圈ABCD，线圈与导线始终在同
一个平面内。线圈在导线的右侧平移时，
其中产生了A→B→C→D→A方向的电流。
请判断，线圈在向哪个方向移动？分析：研究对象——矩形线圈载流直导线一侧磁感线分布：由线圈中感应电流的方向，由右手螺旋定则可以判断感应电流磁场方向：根据楞次定律：回路中的磁通量增大。线圈是向左移动的。 当闭合导体的一部分做切割磁感
线的运动时，如何判断感应电流的方
向？假定导体棒AB向右运动1、我们研究的是哪个闭合电路？2、穿过这个闭合电路的磁通量是增大还是减小？3、感应电流的磁场应该是沿哪个方向？4、导体棒AB中的感应电流沿哪个方向？ABEF增大垂直纸面向外沿AB棒向上三、右手定则
伸开右手,使拇指与其
余四个手指垂直,并且
都与手掌在同一个平
面内；让磁感线从掌
心进入，并使拇指指
向导体运动的方向，这
时四指所指的方向就是
感应电流的方向。
四、“阻碍”成就着能量的转化练习 在图中CDEF是金属框，当导体
AB向右移动时，请用楞次定律判断
ABCD和ABFE两个电路中感应电流
的方向。我们能不能用这两个电路中
的任一个来判定导体AB中感应电流
的方向？答：ABCD中感应电流方向：A→B→C→D→AABFE中感应电流方向：A→B→F→E→AAB中感应电流方向：A→B感谢同学们的合作！再见
