初中物理人教版九年级全册第十五章 电流和电路第3节 串联和并联（共17张）

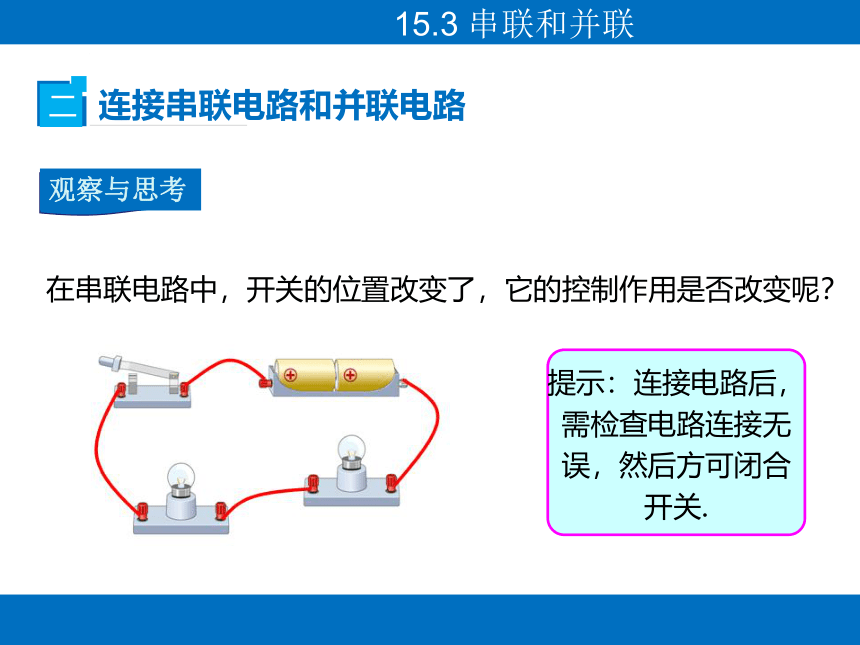

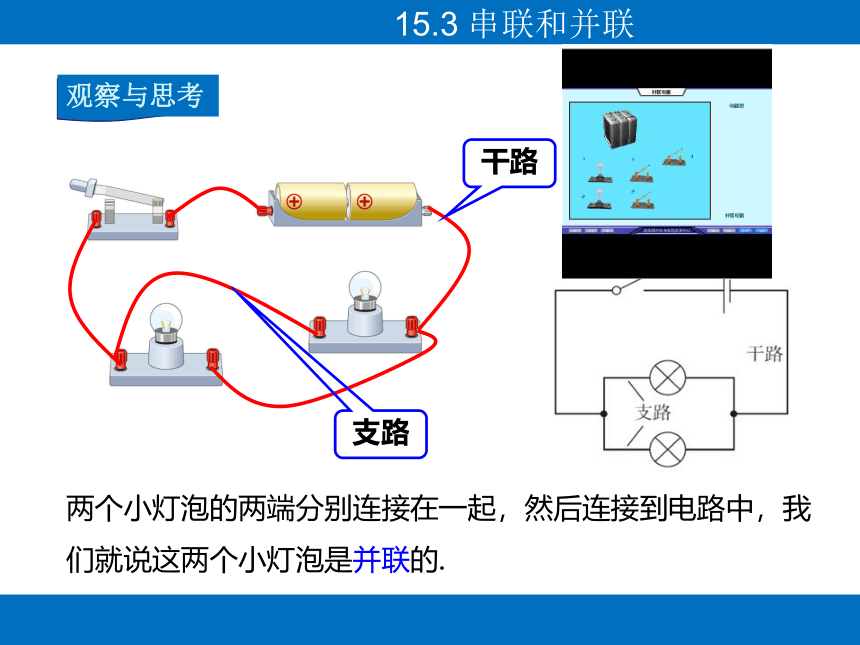

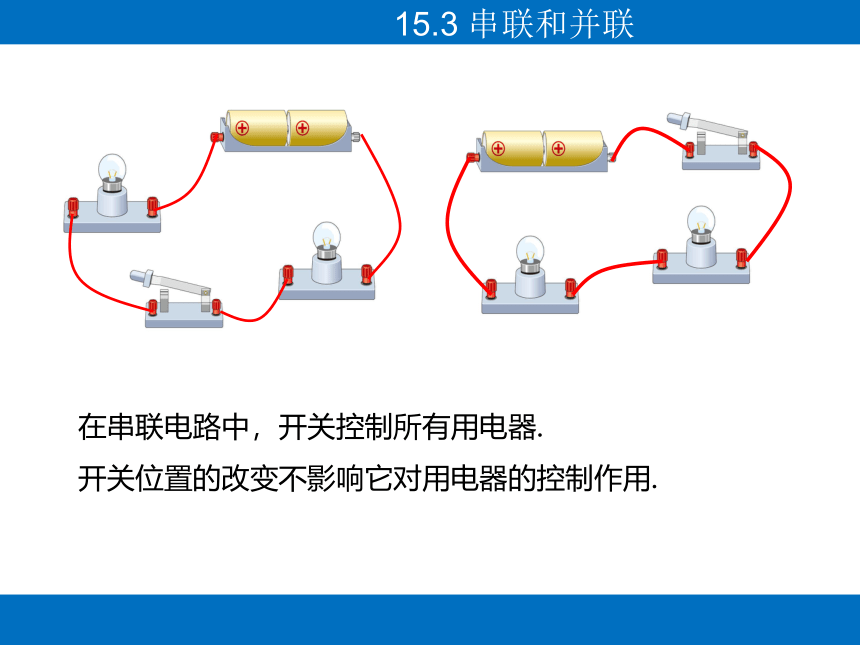

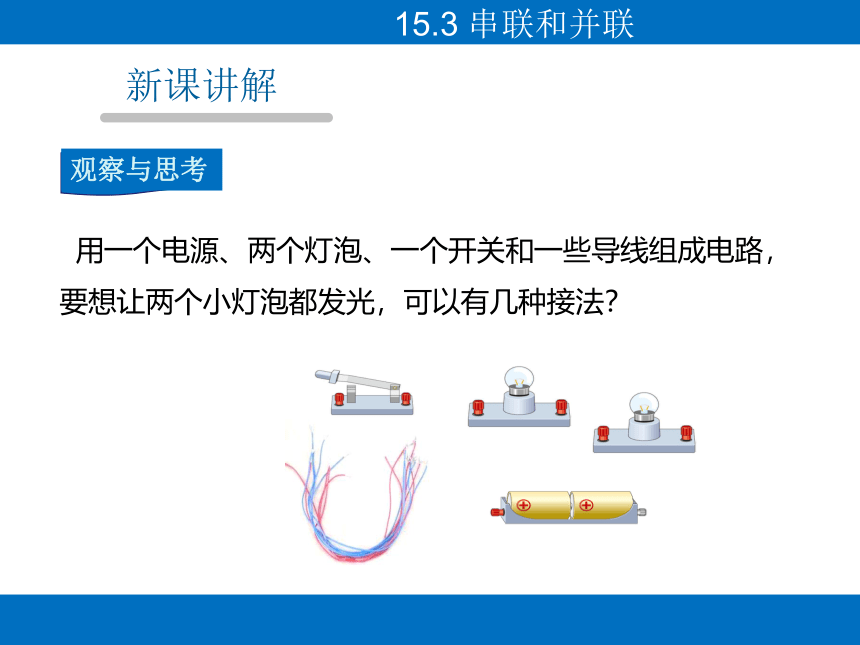

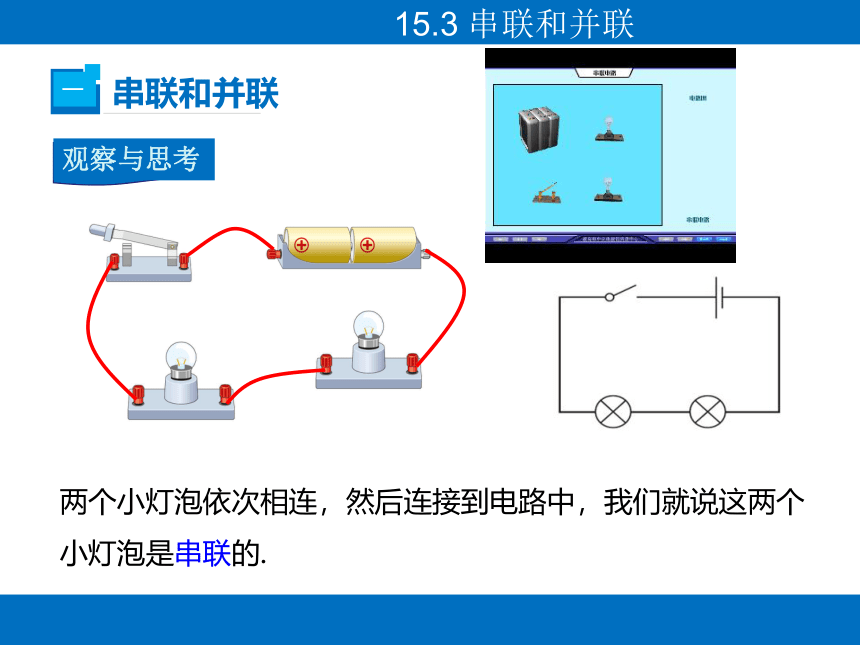

课件17张PPT。 第十五章　电流和电路 第3节　串联和并联15.3 串联和并联 在实际电路中，用电器常常不止一个，用电器之间的连接方式也不尽相同，请同学们比较一下下面两种连接方式各有什么特点？15.3 串联和并联 用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？15.3 串联和并联两个小灯泡依次相连，然后连接到电路中，我们就说这两个小灯泡是串联的.一15.3 串联和并联两个小灯泡的两端分别连接在一起，然后连接到电路中，我们就说这两个小灯泡是并联的.干路支路15.3 串联和并联在串联电路中，开关的位置改变了，它的控制作用是否改变呢？提示：连接电路后，需检查电路连接无误，然后方可闭合开关.二15.3 串联和并联在串联电路中，开关控制所有用电器.
开关位置的改变不影响它对用电器的控制作用.15.3 串联和并联在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？15.3 串联和并联L2L1S1S2S在并联电路中：干路开关控制所有用电器.
支路开关只能控制所在支路的用电器.15.3 串联和并联L1L2SL1L2S15.3 串联和并联家庭电路中，哪些是串联的，哪些是并联的？三15.3 串联和并联家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的.用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的.15.3 串联和并联 如图所示是一个简化了的玩具警车的电路图。电路图中的小灯泡L与小电动机M是串联还是并联的？答：小灯泡L与小电动机M是并联的.15.3 串联和并联1.每当节日的夜晚，许多高大的建筑物都要用成千上万只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观。这些灯泡是（ B ）
A.并联
B.串联
C.可能是串联，也可能是并联
D.无法判断15.3 串联和并联2.某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作．下列符合要求的电路模型是 ( D )
15.3 串联和并联3.在连接串并联电路中，小鑫将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，发现有一个灯泡与灯座接触不良.将这个灯泡安装好后，再次闭合开关，两灯都发光了.因此可以判定，两灯的连接关系为 串联 . 15.3 串联和并联4.将下图中的实物电路连接完整，要求：灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2.
15.3 串联和并联
