物理课件必修1：专题一 s-t图象

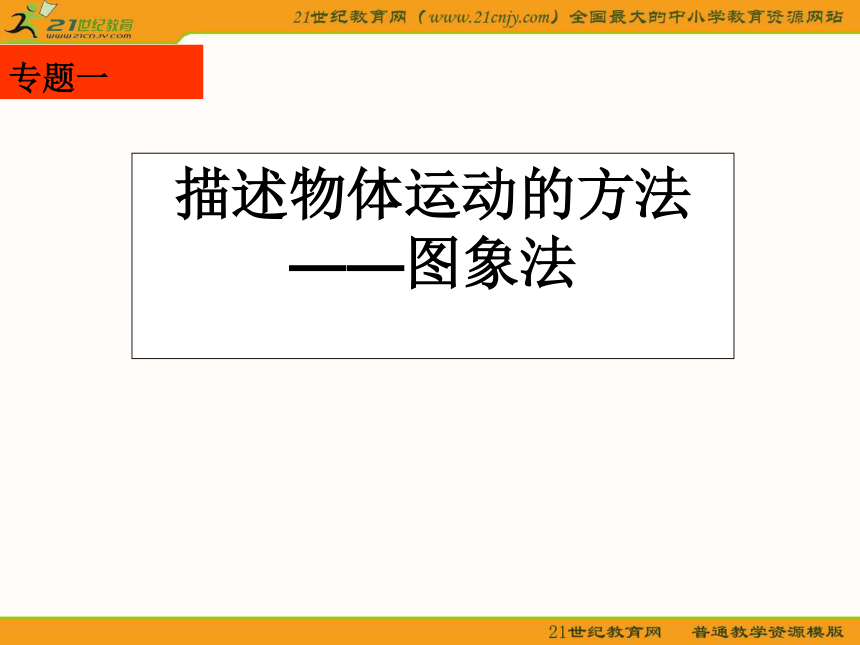

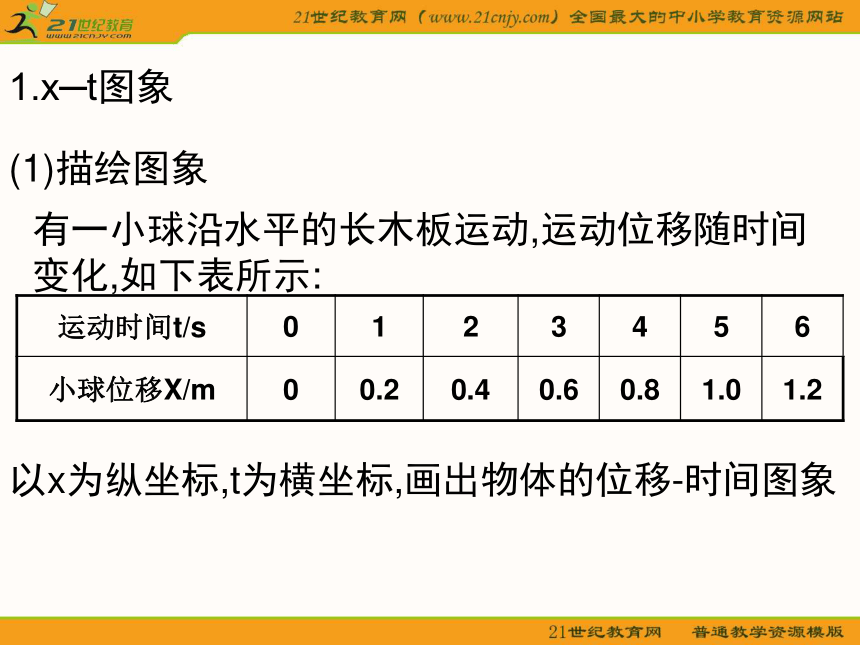

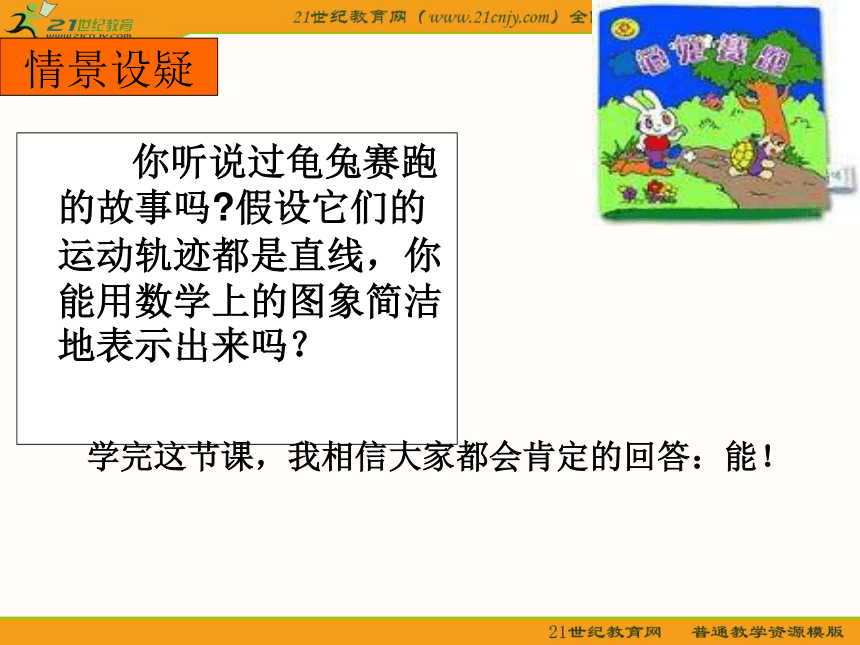

课件12张PPT。描述物体运动的方法——图象法专题一 情景设疑 你听说过龟兔赛跑的故事吗?假设它们的运动轨迹都是直线，你能用数学上的图象简洁地表示出来吗？学完这节课，我相信大家都会肯定的回答：能！1.x─t图象(1)描绘图象有一小球沿水平的长木板运动,运动位移随时间
变化,如下表所示:以x为纵坐标,t为横坐标,画出物体的位移-时间图象t/sx/m(2)认识图象①直线运动的物体ｘ－ｔ图象是反映直线运动的物体

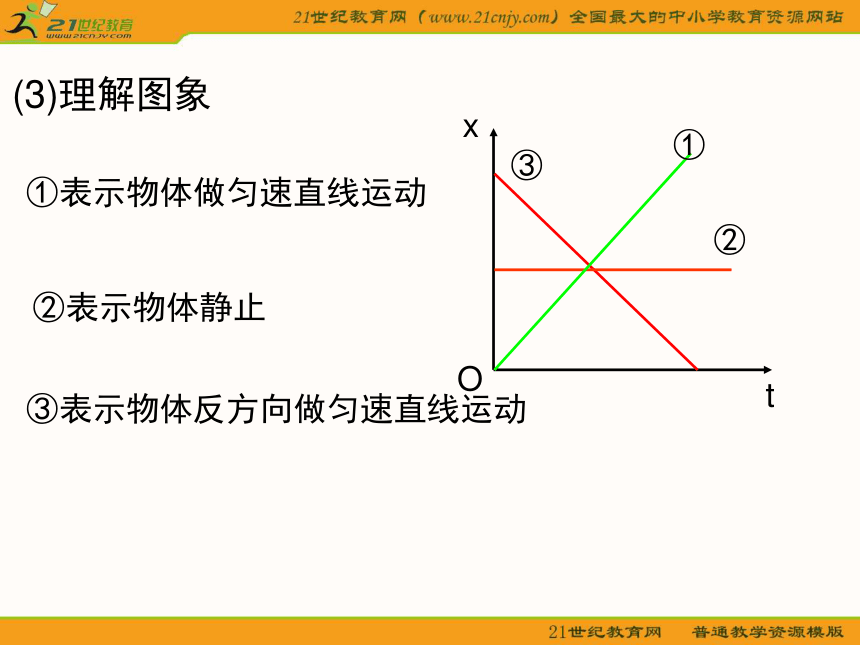

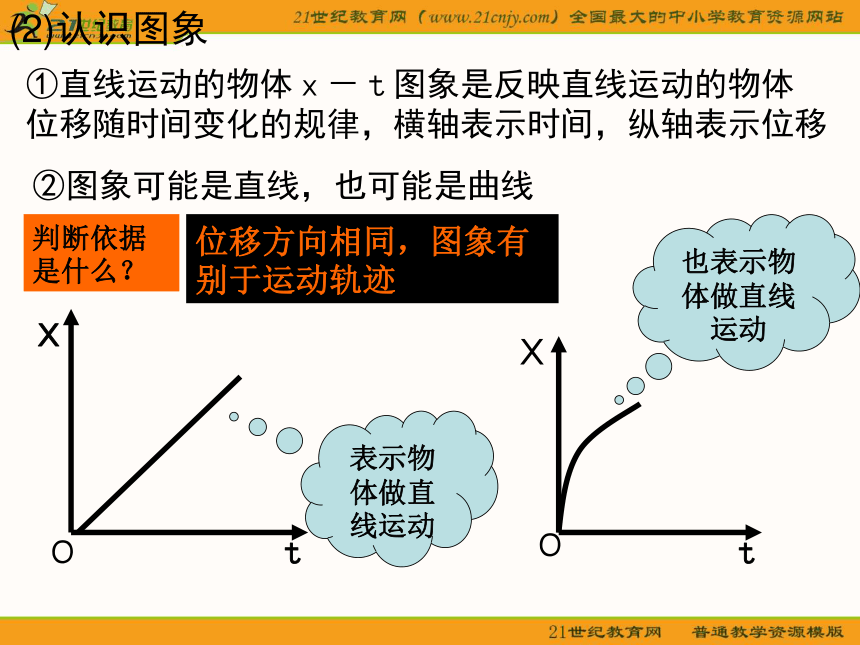

位移随时间变化的规律，横轴表示时间，纵轴表示位移②图象可能是直线，也可能是曲线也表示物体做直线运动表示物体做直线运动判断依据是什么？位移方向相同，图象有别于运动轨迹(3)理解图象①②③①表示物体做匀速直线运动②表示物体静止③表示物体反方向做匀速直线运动(4)应用图象b.判断运动方向(正方向、负方向)a.确定位移或时间等d.比较运动快慢试一试c.判断运动性质(匀速、变速、静止)问题探究1.一做直线运动的物体的位移─时间图象如图,根据图象
判断下列说法正确的是( )A.物体在AB段做匀速直线运动,速度大小x2/t2
B.物体在BC段做匀速直线运动,速度大小为x2/(t3-t2)
C.物体从出发点运动到B的过程中的平均速度大小为x2/t2
D.物体在从O到t3时间内的平均速度大小为x2/t2C——求平均速度 如图.1、2、3表示三个物体的x─t图象，它们是匀速直线运动吗？三个图有什么区别？讨论与交流321动动手：画出龟兔赛跑的s-t 图x0t2t1脑力风暴：如图所示位移图象,表示三个物体都在做直线运动,试分析三个物体的运动情况:从0～t2时刻三个物体发生的位移是否相同?经过的路程是否相同?x/mot/st2t1x0
