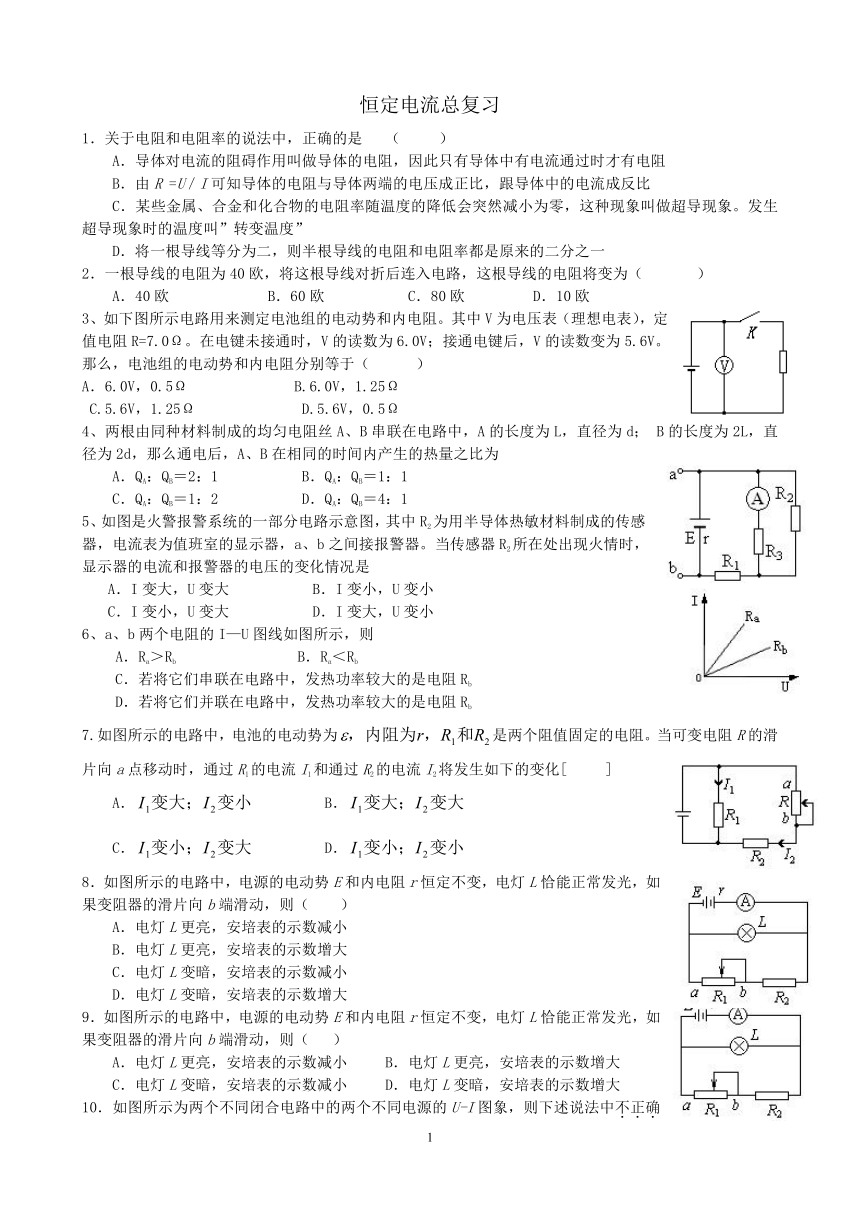

恒定电流总复习

恒定电流总复习
1．关于电阻和电阻率的说法中，正确的是 （ ）
A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻
B．由R =U／I可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比
C．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。发生超导现象时的温度叫”转变温度”
D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一
2．一根导线的电阻为40欧，将这根导线对折后连入电路，这根导线的电阻将变为（??? ）
　　A．40欧?????? B．60欧??? ??C．80欧???? D．10欧
3、如下图所示电路用来测定电池组的电动势和内电阻。其中V为电压表（理想电表），定值电阻R=7.0Ω。在电键未接通时，V的读数为6.0V；接通电键后，V的读数变为5.6V。那么，电池组的电动势和内电阻分别等于（ ）
A．6.0V，0.5Ω B.6.0V，1.25Ω
C.5.6V，1.25Ω D.5.6V，0.5Ω
4、两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d； B的长度为2L，直径为2d，那么通电后，A、B在相同的时间内产生的热量之比为
A．QA：QB＝2：1 B．QA：QB＝1：1
C．QA：QB＝1：2 D．QA：QB＝4：1
5、如图是火警报警系统的一部分电路示意图，其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流和报警器的电压的变化情况是
A．I变大，U变大 B．I变小，U变小
C．I变小，U变大 D．I变大，U变小
6、a、b两个电阻的I—U图线如图所示，则
A．Ra＞Rb B．Ra＜Rb
C．若将它们串联在电路中，发热功率较大的是电阻Rb
D．若将它们并联在电路中，发热功率较大的是电阻Rb
7.如图所示的电路中，电池的电动势为是两个阻值固定的电阻。当可变电阻R的滑片向a点移动时，通过R1的电流I1和通过R2的电流I2将发生如下的变化[ ]
A． B．
C． D．
8．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（ ）
A．电灯L更亮，安培表的示数减小
B．电灯L更亮，安培表的示数增大
C．电灯L变暗，安培表的示数减小
D．电灯L变暗，安培表的示数增大
9．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（ ）
A．电灯L更亮，安培表的示数减小 B．电灯L更亮，安培表的示数增大
C．电灯L变暗，安培表的示数减小 D．电灯L变暗，安培表的示数增大

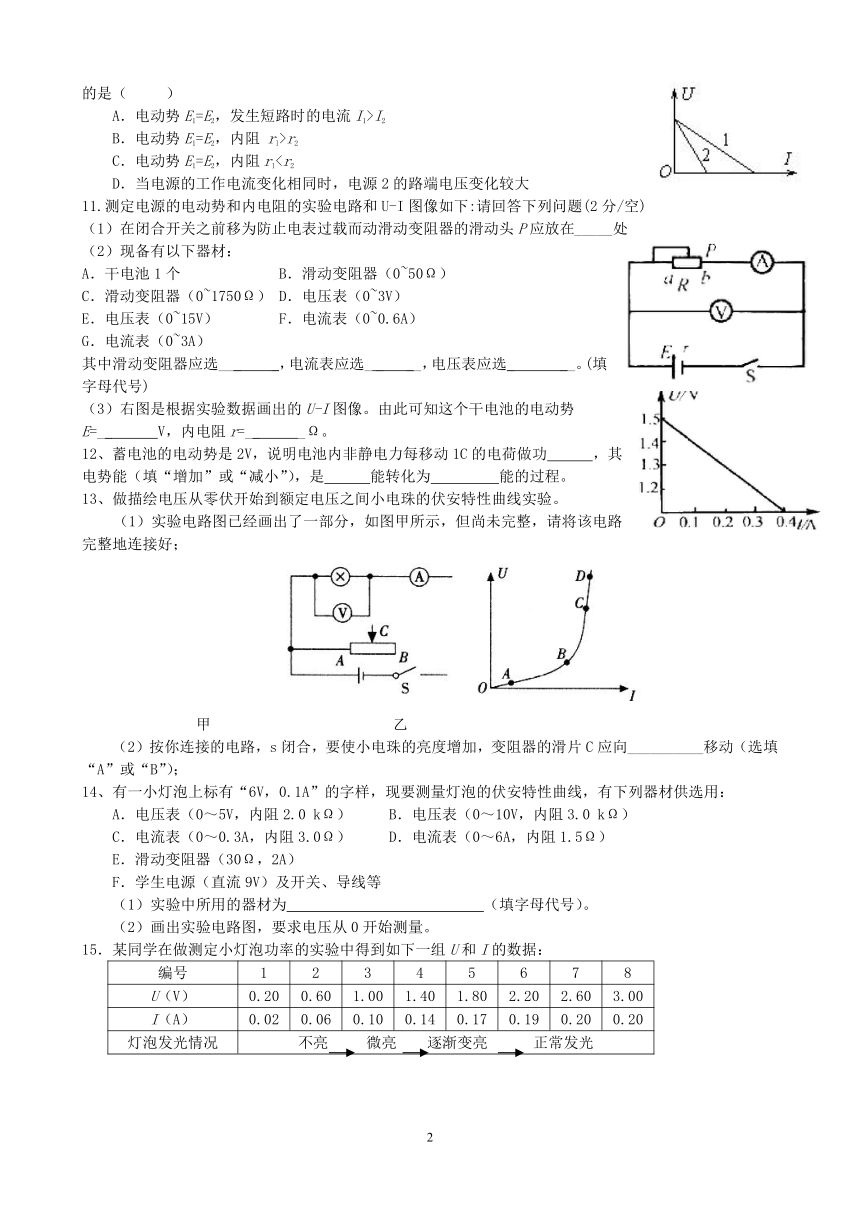

10．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确的是（ ）
A．电动势E1=E2，发生短路时的电流I1>I2
B．电动势E1=E2，内阻 rl>r2
C．电动势E1=E2，内阻rl D．当电源的工作电流变化相同时，电源2的路端电压变化较大
11.测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题(2分/空)
（1）在闭合开关之前移为防止电表过载而动滑动变阻器的滑动头P应放在_____处
（2）现备有以下器材：
A．干电池1个 B．滑动变阻器（0~50Ω）
C．滑动变阻器（0~1750Ω） D．电压表（0~3V）
E．电压表（0~15V） F．电流表（0~0.6A）
G．电流表（0~3A）
其中滑动变阻器应选___ _，电流表应选_ _ __，电压表应选_ __。(填字母代号)
（3）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势
E=__ V，内电阻r=__ _Ω。
12、蓄电池的电动势是2V，说明电池内非静电力每移动1C的电荷做功 ，其电势能（填“增加”或“减小”），是 能转化为 能的过程。
13、做描绘电压从零伏开始到额定电压之间小电珠的伏安特性曲线实验。
（1）实验电路图已经画出了一部分，如图甲所示，但尚未完整，请将该电路完整地连接好；
甲　　　　　　　　　　　　乙
（2）按你连接的电路，s闭合，要使小电珠的亮度增加，变阻器的滑片C应向__________移动（选填“A”或“B”）；
14、有一小灯泡上标有“6V，0.1A”的字样，现要测量灯泡的伏安特性曲线，有下列器材供选用：
A．电压表（0～5V，内阻2.0 kΩ） B．电压表（0～10V，内阻3.0 kΩ）
C．电流表（0～0.3A，内阻3.0Ω） D．电流表（0～6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）
F．学生电源（直流9V）及开关、导线等
（1）实验中所用的器材为 （填字母代号）。
（2）画出实验电路图，要求电压从0开始测量。
15．某同学在做测定小灯泡功率的实验中得到如下一组U和I的数据：
编号
1
2
3
4
5
6
7
8
U（V）
0.20
0.60
1.00
1.40
1.80
2.20
2.60
3.00
I（A）
0.02
0.06
0.10
0.14
0.17
0.19
0.20
0.20
灯泡发光情况
不亮 微亮 逐渐变亮 正常发光

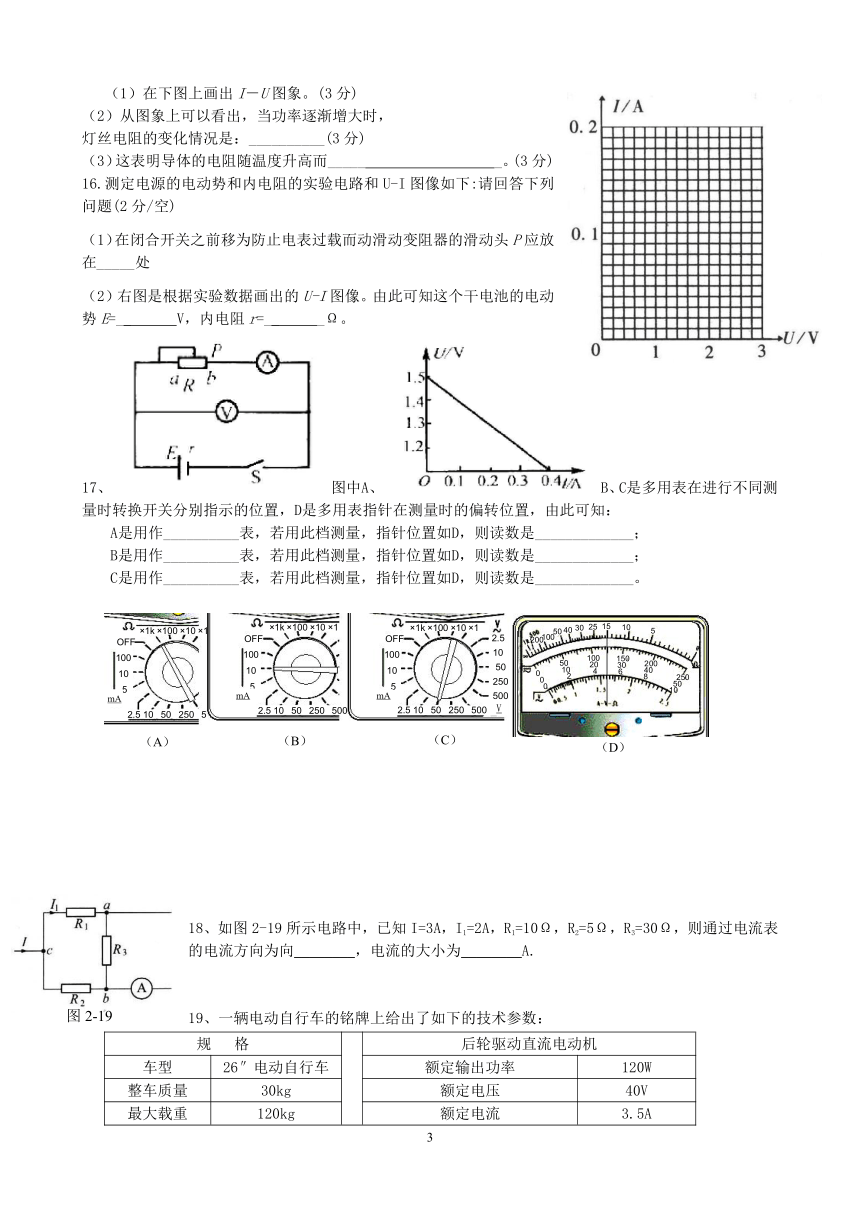

（1）在下图上画出I－U图象。(3分)
（2）从图象上可以看出，当功率逐渐增大时，
灯丝电阻的变化情况是：__________(3分)
（3）这表明导体的电阻随温度升高而_____ _。(3分)
16.测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题(2分/空)
（1）在闭合开关之前移为防止电表过载而动滑动变阻器的滑动头P应放在_____处
（2）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=__ V，内电阻r=__ _Ω。
17、图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表指针在测量时的偏转位置，由此可知：
A是用作__________表，若用此档测量，指针位置如D，则读数是_____________；
B是用作__________表，若用此档测量，指针位置如D，则读数是_____________；
C是用作__________表，若用此档测量，指针位置如D，则读数是_____________。

18、如图2-19所示电路中，已知I=3A，I1=2A，R1=10Ω，R2=5Ω，R3=30Ω，则通过电流表的电流方向为向________，电流的大小为________A.
19、一辆电动自行车的铭牌上给出了如下的技术参数：
规 格
后轮驱动直流电动机
车型
26″电动自行车
额定输出功率
120W
整车质量
30kg
额定电压
40V
最大载重
120kg
额定电流
3.5A

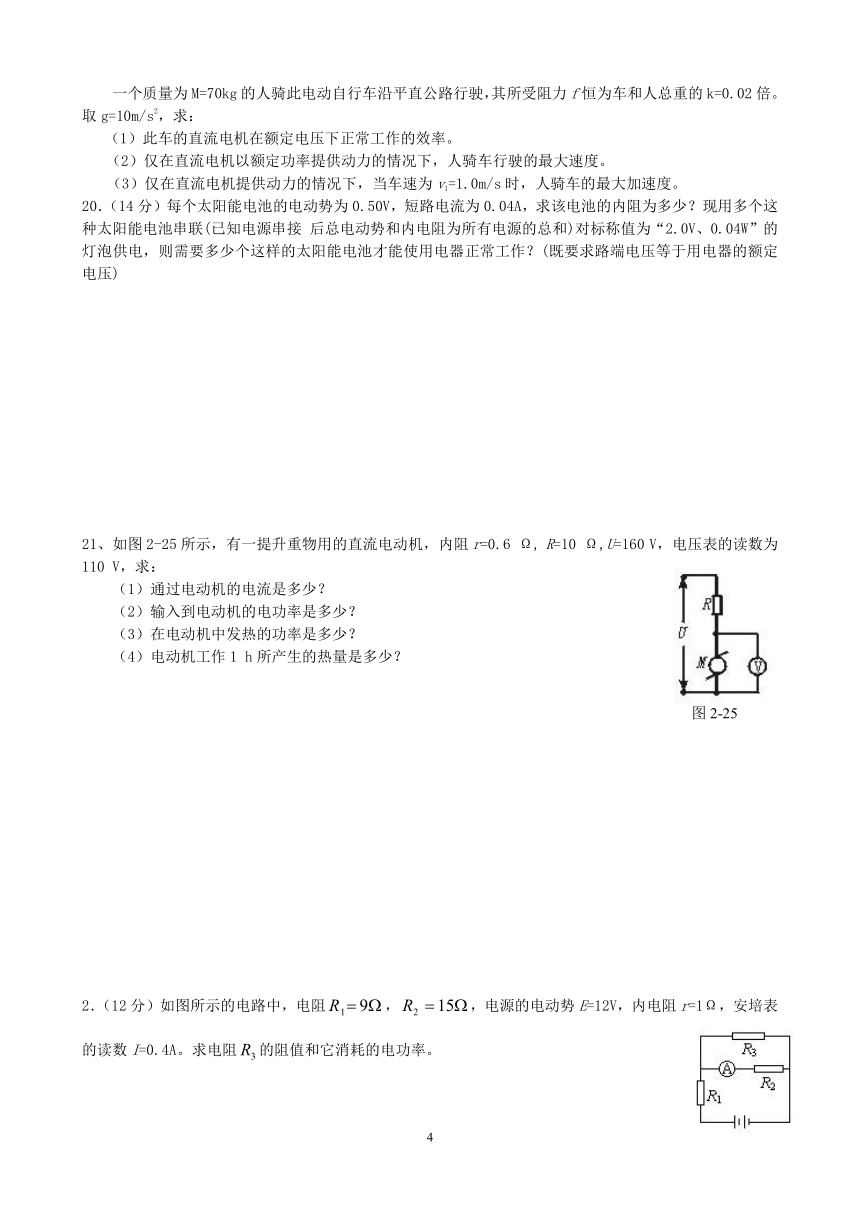

一个质量为M=70kg的人骑此电动自行车沿平直公路行驶，其所受阻力f恒为车和人总重的k=0.02倍。取g=10m/s2，求：
（1）此车的直流电机在额定电压下正常工作的效率。
（2）仅在直流电机以额定功率提供动力的情况下，人骑车行驶的最大速度。
（3）仅在直流电机提供动力的情况下，当车速为v1=1.0m/s时，人骑车的最大加速度。
20．（14分）每个太阳能电池的电动势为0.50V，短路电流为0.04A，求该电池的内阻为多少？现用多个这种太阳能电池串联(已知电源串接 后总电动势和内电阻为所有电源的总和)对标称值为“2.0V、0.04W”的灯泡供电，则需要多少个这样的太阳能电池才能使用电器正常工作？(既要求路端电压等于用电器的额定电压)
21、如图2-25所示，有一提升重物用的直流电动机，内阻r=0.6 Ω, R=10 Ω,U=160 V，电压表的读数为110 V，求：
（1）通过电动机的电流是多少？
（2）输入到电动机的电功率是多少？
（3）在电动机中发热的功率是多少？
（4）电动机工作1 h所产生的热量是多少？
2．（12分）如图所示的电路中，电阻，，电源的电动势E=12V，内电阻r=1Ω，安培表的读数I=0.4A。求电阻的阻值和它消耗的电功率。

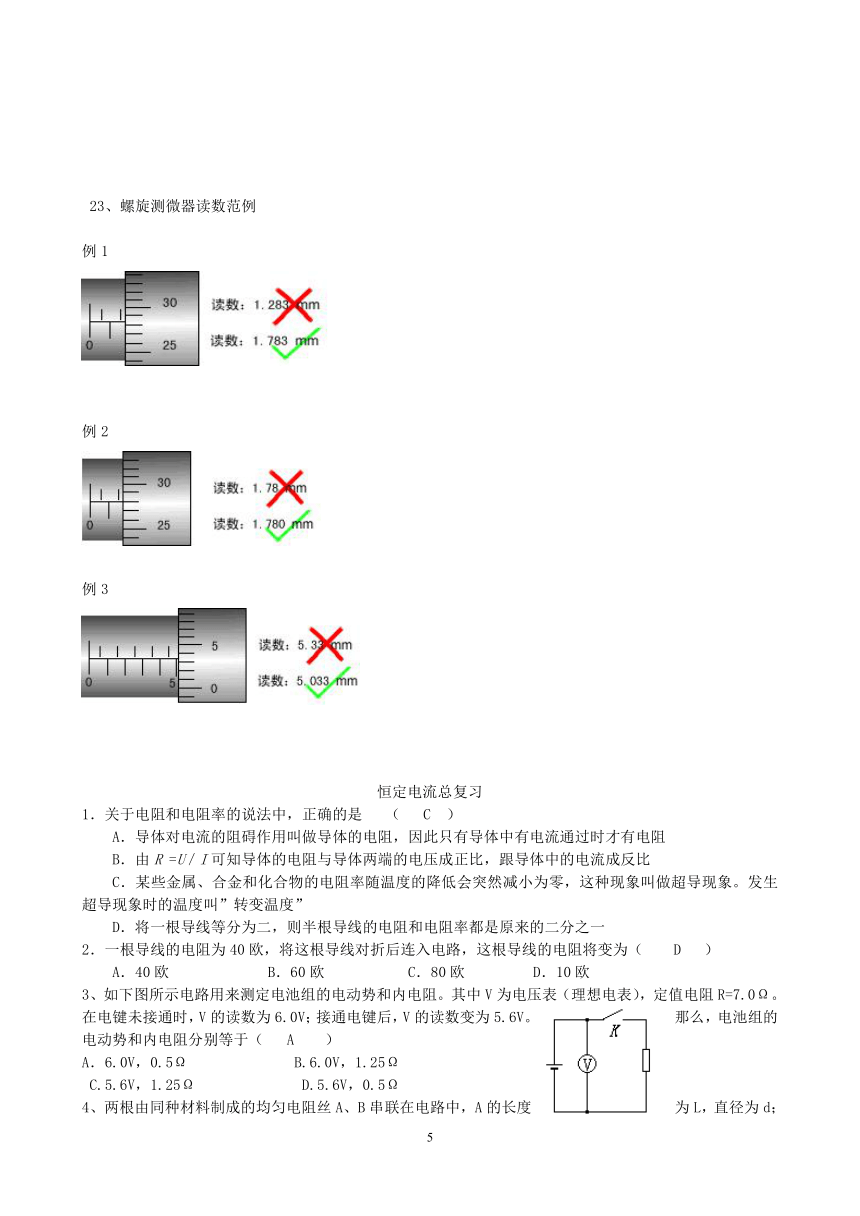

23、螺旋测微器读数范例
?
例1
?
?
例2
?
例3
?
恒定电流总复习
1．关于电阻和电阻率的说法中，正确的是 （ C ）
A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻
B．由R =U／I可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比
C．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。发生超导现象时的温度叫”转变温度”
D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一
2．一根导线的电阻为40欧，将这根导线对折后连入电路，这根导线的电阻将变为（??D? ）
　　A．40欧?????? B．60欧??? ??C．80欧???? D．10欧
3、如下图所示电路用来测定电池组的电动势和内电阻。其中V为电压表（理想电表），定值电阻R=7.0Ω。在电键未接通时，V的读数为6.0V；接通电键后，V的读数变为5.6V。那么，电池组的电动势和内电阻分别等于（ A ）
A．6.0V，0.5Ω B.6.0V，1.25Ω
C.5.6V，1.25Ω D.5.6V，0.5Ω
4、两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d； B的长度为2L，直径为2d，那么通电后，A、B在相同的时间内产生的热量之比为 A
A．QA：QB＝2：1 B．QA：QB＝1：1
C．QA：QB＝1：2 D．QA：QB＝4：1
5、如图是火警报警系统的一部分电路示意图，其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流和报警器的电压的变化情况是 B
A．I变大，U变大 B．I变小，U变小
C．I变小，U变大 D．I变大，U变小
6、a、b两个电阻的I—U图线如图所示，则 BC
A．Ra＞Rb B．Ra＜Rb
C．若将它们串联在电路中，发热功率较大的是电阻Rb
D．若将它们并联在电路中，发热功率较大的是电阻Rb
7.如图所示的电路中，电池的电动势为是两个阻值固定的电阻。当可变电阻R的滑片向a点移动时，通过R1的电流I1和通过R2的电流I2将发生如下的变化[ C ]
A．
B．
C．
D．
8．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（ A ）
A．电灯L更亮，安培表的示数减小
B．电灯L更亮，安培表的示数增大
C．电灯L变暗，安培表的示数减小
D．电灯L变暗，安培表的示数增大
9．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（ A ）
A．电灯L更亮，安培表的示数减小
B．电灯L更亮，安培表的示数增大
C．电灯L变暗，安培表的示数减小
D．电灯L变暗，安培表的示数增大
10．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确的是 （ CD ）
A．电动势E1=E2，发生短路时的电流I1>I2
B．电动势E1=E2，内阻 rl>r2
C．电动势E1=E2，内阻rl D．当电源的工作电流变化相同时，电源2的路端电压变化较大
11.测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题(2分/空)
（1）在闭合开关之前移为防止电表过载而动滑动变阻器的滑动头P应放在_____处
（2）现备有以下器材：
A．干电池1个 B．滑动变阻器（0~50Ω）
C．滑动变阻器（0~1750Ω） D．电压表（0~3V）
E．电压表（0~15V） F．电流表（0~0.6A）
G．电流表（0~3A）
其中滑动变阻器应选___ _，电流表应选_ _ __，电压表应选_ __。(填字母代号)
（3）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=__ V，内电阻r=__ _Ω。
11、A
B F D
1.5V 1.0欧
12、蓄电池的电动势是2V，说明电池内非静电力每移动1C的电荷做功 ，其电势能（填“增加”或“减小”），是 能转化为 能的过程。
增加，化学、电
13、做描绘电压从零伏开始到额定电压之间小电珠的伏安特性曲线实验。
（1）实验电路图已经画出了一部分，如图甲所示，但尚未完整，请将该电路完整地连接好；
甲　　　　　　　　　　　　乙
（2）按你连接的电路，s闭合，要使小电珠的亮度增加，变阻器的滑片C应向__________移动（选填“A”或“B”）；
　　　　　　　　　　　　　　　　　　　　　　　
13、（10分）
（1）如图1所示（4分，说明：　
（2）B　（3分）　
14、有一小灯泡上标有“6V，0.1A”的字样，现要测量灯泡的伏安特性曲线，有下列器材供选用：
A．电压表（0～5V，内阻2.0 kΩ）
B．电压表（0～10V，内阻3.0 kΩ）
C．电流表（0～0.3A，内阻3.0Ω）
D．电流表（0～6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）
F．学生电源（直流9V）及开关、导线等
（1）实验中所用的器材为 （填字母代号）。
（2）画出实验电路图，要求电压从0开始测量。
（1）BCEF
（2）如图所示
15．某同学在做测定小灯泡功率的实验中得到如下一组U和I的数据：
编号
1
2
3
4
5
6
7
8
U（V）
0.20
0.60
1.00
1.40
1.80
2.20
2.60
3.00
I（A）
0.02
0.06
0.10
0.14
0.17
0.19
0.20
0.20
灯泡发光情况
不亮 微亮 逐渐变亮 正常发光

（1）在下图上画出I－U图象。(3分)
（2）从图象上可以看出，当功率逐渐增大时，
灯丝电阻的变化情况是：__________(3分)
（3）这表明导体的电阻随温度升高而_______ __ _。(3分)
15(1)略(2)变大(3)变大
16.测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题(2分/空)
（1）在闭合开关之前移为防止电表过载而动滑动变阻器的滑动头P应放在_____处
（2）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=__ V，内电阻r=__ _Ω。
16. (1)a处(2) 1.5 ,1
17、图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表指针在测量时的偏转位置，由此可知：
A是用作__________表，若用此档测量，指针位置如D，则读数是_____________；
B是用作__________表，若用此档测量，指针位置如D，则读数是_____________；
C是用作__________表，若用此档测量，指针位置如D，则读数是_____________。

17、欧姆，15KΩ；电流，5mA；电压，25V
18、如图2-19所示电路中，已知I=3A，I1=2A，R1=10Ω，R2=5Ω，R3=30Ω，则通过电流表的电流方向为向________，电流的大小为________A.
右，0.5
19、一辆电动自行车的铭牌上给出了如下的技术参数：
规 格
后轮驱动直流电动机
车型
26″电动自行车
额定输出功率
120W
整车质量
30kg
额定电压
40V
最大载重
120kg
额定电流
3.5A
一个质量为M=70kg的人骑此电动自行车沿平直公路行驶，其所受阻力f恒为车和人总重的k=0.02倍。取g=10m/s2，求：
（1）此车的直流电机在额定电压下正常工作的效率。
（2）仅在直流电机以额定功率提供动力的情况下，人骑车行驶的最大速度。
（3）仅在直流电机提供动力的情况下，当车速为v1=1.0m/s时，人骑车的最大加速度。
19、（1）85.7%；（2）6m/s；（3）1.0m/s
20．（14分）每个太阳能电池的电动势为0.50V，短路电流为0.04A，求该电池的内阻为多少？现用多个这种太阳能电池串联(已知电源串接 后总电动势和内电阻为所有电源的总和)对标称值为“2.0V、0.04W”的灯泡供电，则需要多少个这样的太阳能电池才能使用电器正常工作？(既要求路端电压等于用电器的额定电压)
20、8个
21、如图2-25所示，有一提升重物用的直流电动机，内阻r=0.6 Ω, R=10 Ω,U=160 V，电压表的读数为110 V，求：
（1）通过电动机的电流是多少？
（2）输入到电动机的电功率是多少？
（3）在电动机中发热的功率是多少？
（4）电动机工作1 h所产生的热量是多少？
（1）设电动机两端的电压为U1，电阻R两端的电压为U2，则U1=110 V，U2=U-U1=（160-110）V=50 V
通过电动机的电流为I，则I== A=5 A
（2）输入到电功机的电功率P电,P电=U1I=110×5 W=550 W
（3）在电动机中发热的功率P热，P热=I2r=52×0.6 W=15 W
（4）电动机工作1 h所产生的热量Q，Q=I2rt=52×0.6×3600 J=54000 J
22．（12分）如图所示的电路中，电阻，，电源的电动势E=12V，内电阻r=1Ω，安培表的读数I=0.4A。求电阻的阻值和它消耗的电功率。
22．30欧,1.2W
(5)螺旋测微器读数范例
?
例1
?
?
例2
?
例3
?
