电路实验总复习

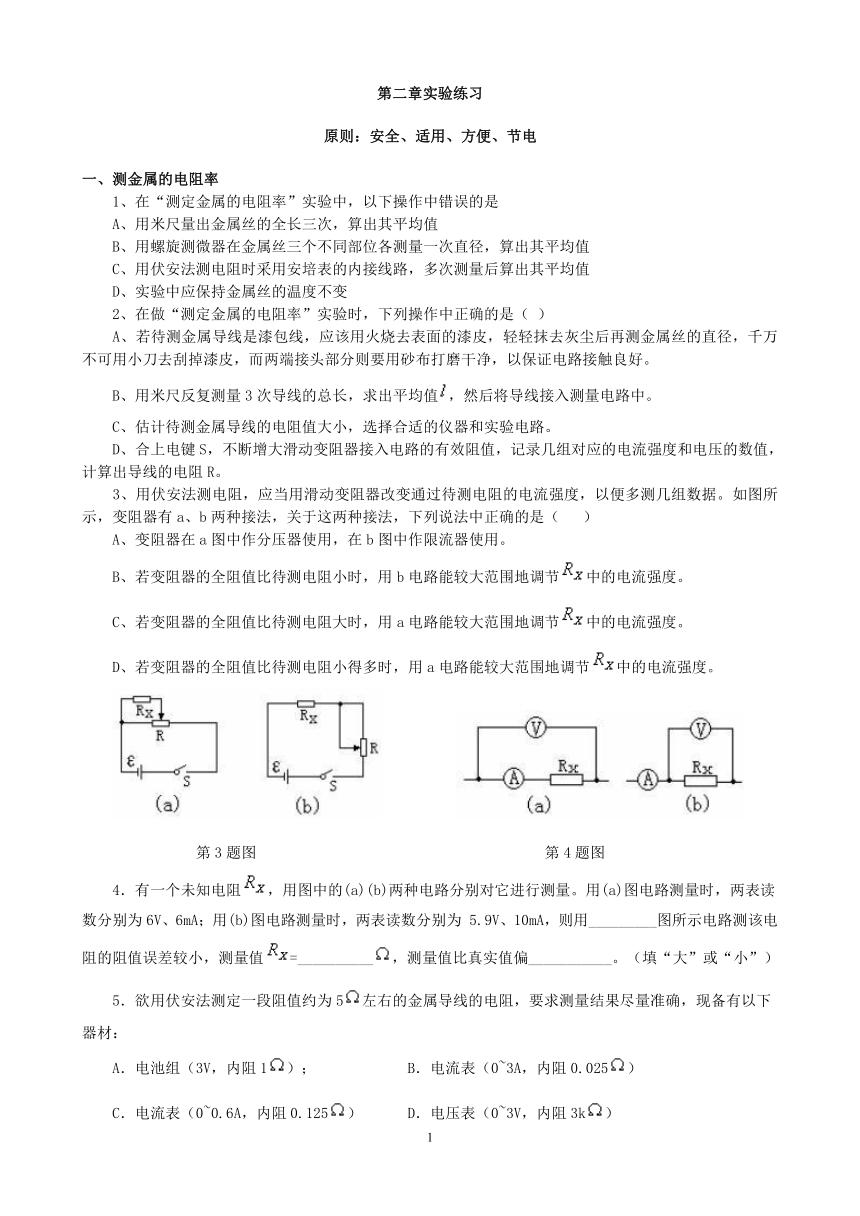

第二章实验练习
原则：安全、适用、方便、节电
一、测金属的电阻率　　1、在“测定金属的电阻率”实验中，以下操作中错误的是　　A、用米尺量出金属丝的全长三次，算出其平均值　　B、用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值　　C、用伏安法测电阻时采用安培表的内接线路，多次测量后算出其平均值　　D、实验中应保持金属丝的温度不变　　2、在做“测定金属的电阻率”实验时，下列操作中正确的是（ ）　　A、若待测金属导线是漆包线，应该用火烧去表面的漆皮，轻轻抹去灰尘后再测金属丝的直径，千万不可用小刀去刮掉漆皮，而两端接头部分则要用砂布打磨干净，以保证电路接触良好。　　B、用米尺反复测量3次导线的总长，求出平均值，然后将导线接入测量电路中。　　C、估计待测金属导线的电阻值大小，选择合适的仪器和实验电路。　　D、合上电键S，不断增大滑动变阻器接入电路的有效阻值，记录几组对应的电流强度和电压的数值，计算出导线的电阻R。　　3、用伏安法测电阻，应当用滑动变阻器改变通过待测电阻的电流强度，以便多测几组数据。如图所示，变阻器有a、b两种接法，关于这两种接法，下列说法中正确的是（　 ）　　A、变阻器在a图中作分压器使用，在b图中作限流器使用。　　B、若变阻器的全阻值比待测电阻小时，用b电路能较大范围地调节中的电流强度。　　C、若变阻器的全阻值比待测电阻大时，用a电路能较大范围地调节中的电流强度。　　D、若变阻器的全阻值比待测电阻小得多时，用a电路能较大范围地调节中的电流强度。　　　　　　　

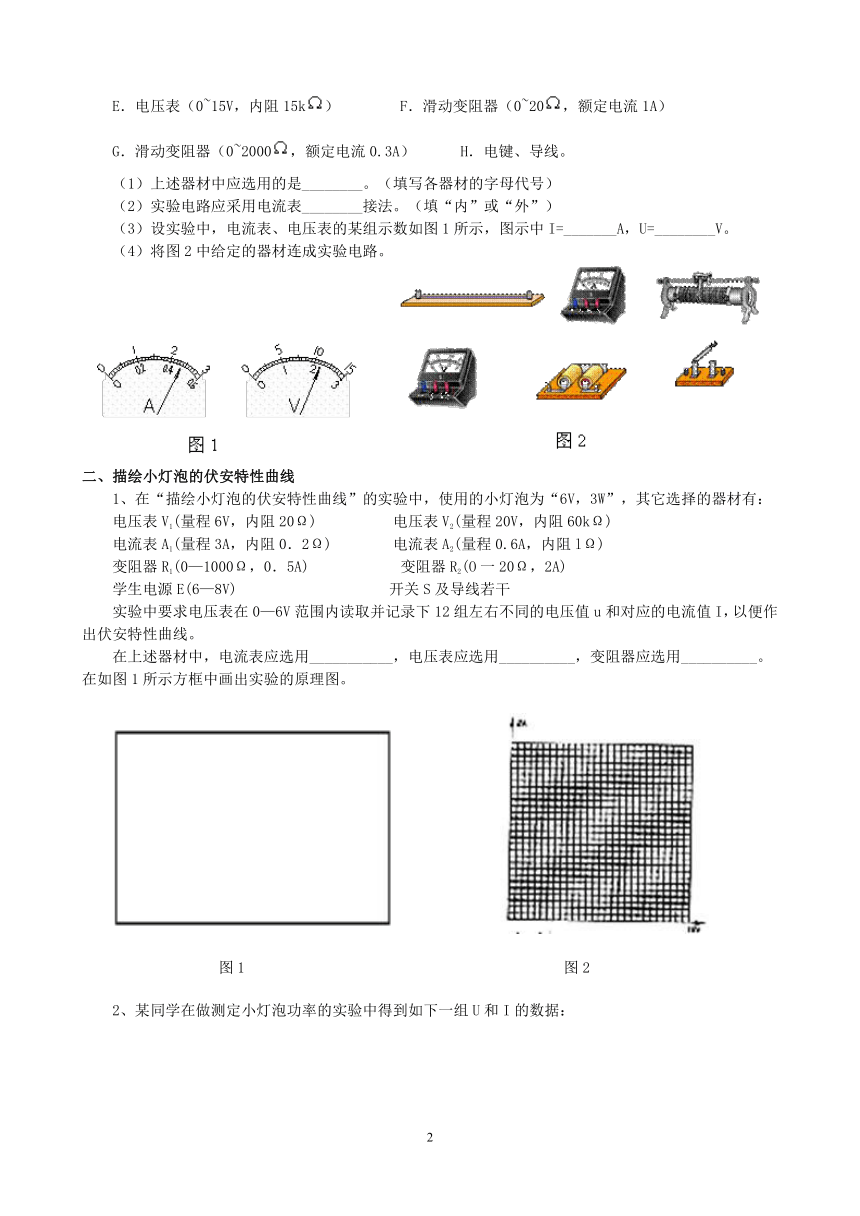

第3题图　　　　　　　　　　　　　　　　　　　第4题图　　4．有一个未知电阻，用图中的(a)(b)两种电路分别对它进行测量。用(a)图电路测量时，两表读数分别为6V、6mA；用(b)图电路测量时，两表读数分别为 5.9V、10mA，则用_________图所示电路测该电阻的阻值误差较小，测量值=__________，测量值比真实值偏___________。（填“大”或“小”）　　5．欲用伏安法测定一段阻值约为5左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：　　A．电池组（3V，内阻1）；　　　　　　B．电流表（0~3A，内阻0.025）　　C．电流表（0~0.6A，内阻0.125）　　　D．电压表（0~3V，内阻3k）　　E．电压表（0~15V，内阻15k）　　　　F．滑动变阻器（0~20，额定电流1A）　　G．滑动变阻器（0~2000，额定电流0.3A）　　　H．电键、导线。　　（1）上述器材中应选用的是________。（填写各器材的字母代号）　　（2）实验电路应采用电流表________接法。（填“内”或“外”）　　（3）设实验中，电流表、电压表的某组示数如图1所示，图示中I=_______A，U=________V。　　（4）将图2中给定的器材连成实验电路。　二、描绘小灯泡的伏安特性曲线　　1、在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6V，3W”，其它选择的器材有：　　电压表V1(量程6V，内阻20Ω)　　　　　电压表V2(量程20V，内阻60kΩ)　　电流表A1(量程3A，内阻0．2Ω)　　　　电流表A2(量程0.6A，内阻lΩ)　　变阻器R1(0—1000Ω，0．5A)　　　　　　变阻器R2(O一20Ω，2A)　　学生电源E(6—8V)　　　　　　　　　　开关S及导线若干　　实验中要求电压表在0—6V范围内读取并记录下12组左右不同的电压值u和对应的电流值I，以便作出伏安特性曲线。　　在上述器材中，电流表应选用___________，电压表应选用__________，变阻器应选用__________。在如图1所示方框中画出实验的原理图。
　　　　　　　
　　　　　　　图1　　　　　　　　　　　　　　　　　　　　　图2

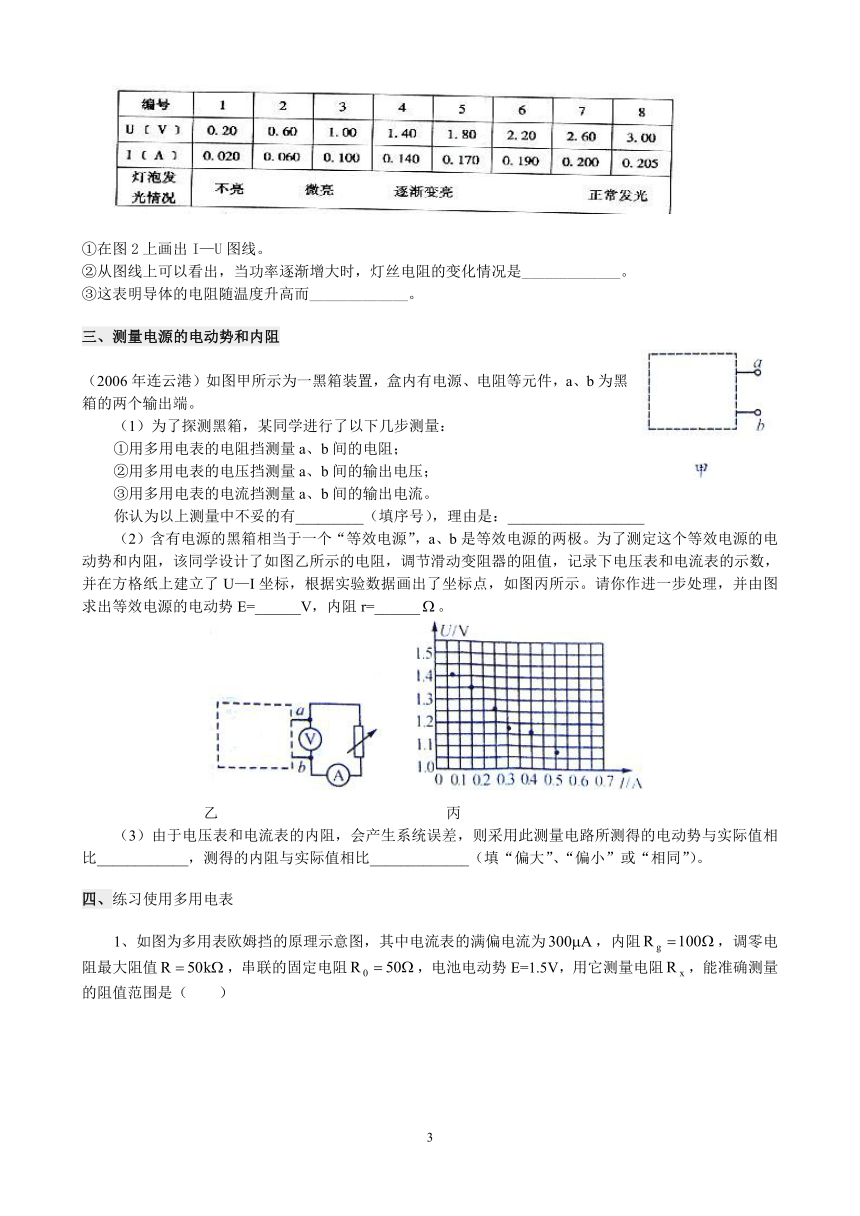

2、某同学在做测定小灯泡功率的实验中得到如下一组U和I的数据：
①在图2上画出I—U图线。②从图线上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是_____________。③这表明导体的电阻随温度升高而_____________。
三、测量电源的电动势和内阻
（2006年连云港）如图甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端。
（1）为了探测黑箱，某同学进行了以下几步测量：
①用多用电表的电阻挡测量a、b间的电阻；
②用多用电表的电压挡测量a、b间的输出电压；
③用多用电表的电流挡测量a、b间的输出电流。
你认为以上测量中不妥的有_________（填序号），理由是：__________________
（2）含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极。为了测定这个等效电源的电动势和内阻，该同学设计了如图乙所示的电阻，调节滑动变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U—I坐标，根据实验数据画出了坐标点，如图丙所示。请你作进一步处理，并由图求出等效电源的电动势E=______V，内阻r=______。
乙 丙
（3）由于电压表和电流表的内阻，会产生系统误差，则采用此测量电路所测得的电动势与实际值相比____________，测得的内阻与实际值相比_____________（填“偏大”、“偏小”或“相同”）。
四、练习使用多用电表
1、如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻最大阻值，串联的固定电阻，电池电动势E=1.5V，用它测量电阻，能准确测量的阻值范围是（ ）
A. B.
C. D.
2、某同学在利用多用电表测量一个未知电阻的阻值时，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图所示中的虚线所示，下面列出这两次测量中的有关操作：
A. 将两表笔短接，并调零；
B. 将两根表笔分别跟被测电阻的两端接触，观察指针的位置；
C. 记下指针所示的读数；
D. 将多用电表面板上旋钮旋到“挡”；
E. 将多用电表面板上旋钮旋到“挡”；
F. 将多用电表面板上旋钮旋到交流500V挡；
①根据上述有关操作将两次的合理实验步骤按顺序写出（用上述操作项目前面的字母表示，且可以重复使用）。_______________________。②该电阻的阻值是___________________。
3、（2007·湖北）如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件，并且已知黑箱内的电器元件是一只电阻和一只二极管。某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表。
红表笔接
A
A
B
B
C
C
黑表笔接
B
C
A
C
A
B
测得阻值/
100
10k
100
10.1k
90
190
由表中的数据可以判定：
（1）电阻接在_________两点间，阻值为_________。
（2）二极管接在_________两点间，其中正极接在_________点。
二极管的正向阻值为_________，反向阻值为_________。
4、把一只电阻和一只半导体二极管分别与接线柱A、B、C连接，元件放在盒子里，盒外露出接线柱（如图甲所示），现用多用电表欧姆挡进行测量，结果是：
（1）A、C间：将表笔调换，前后读数相同。
（2）B、C间：红表笔接B，黑表笔接C时读数很小，调换表笔，读数很大。
（3）A、B间：红表笔接A，黑表笔接B时读数很大，调换表笔，测出的读数与A、C读数接近。画出黑箱内的电路结构。
　5、如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表测量它的电动势，下列步骤中正确的是（ ）
①把多用电表的选择开关置于交流500V挡或置于OFF挡
②把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触
③把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触
④在表盘上读出电压值
⑤把多用电表的选择开关置于直流25V挡
⑥把多用电表的选择开关置于直流5V挡
A. ⑤③④① B. ②⑤①④ C. ⑥③④① D. ⑥②④①
参考答案一、测金属的电阻率　　1、AC　 　2、 AC　　 3、 ACD　 　4、 a, 1000，大　　5、（1）ACDFH；（2）外；（3）0.48，2.20；（4）略二、描绘小灯泡的伏安特性曲线　　1、A2、V1、R2，图略。　　2、①如图 　　 　②开始几乎不变，后来逐渐增大　　 　③增大
三、测量电源的电动势和内阻
（1）①、③
①不能用多用电表的欧姆挡测量含电源电路的电阻
③可能造成短路而烧坏电表。
（2）
［解析］如图所示，用直线将描得的点连接起来，要使更多的点在直线上，其他的点尽量分布在直线的两侧。在图上直接读出电源的电动势为1.45V，取直线上的两点算出直线斜率的绝对值就是电源的内阻。
　　　（3）偏小、偏小
四、练习使用多用电表
1、B　2：EABDABCF 1.8k　　3：（1）A、B 100 （2）A、C A 90 10k
4　　　　　　　　　　　5 、C
