选修3-1 第二章 恒定电流 8.多用电表 课时练习

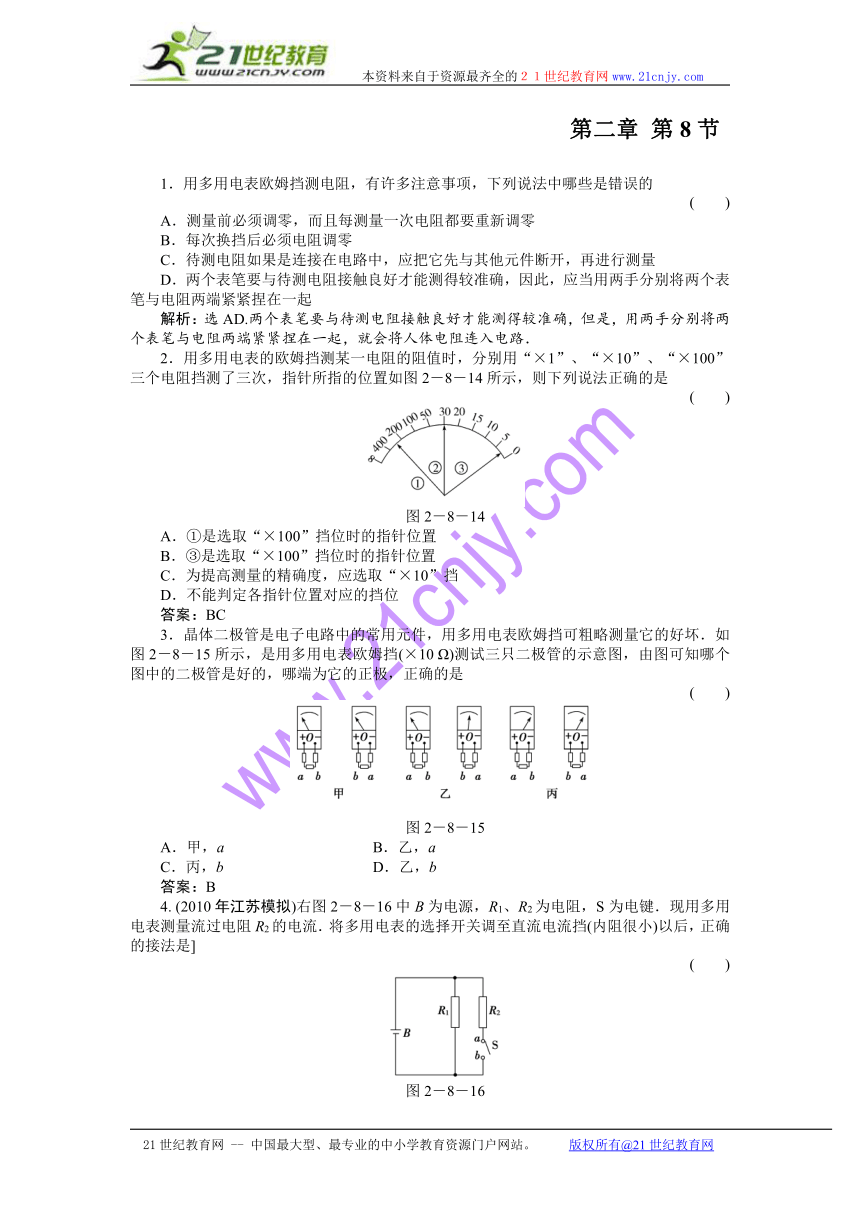

第二章 第8节
1．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的
(　　)
A．测量前必须调零，而且每测量一次电阻都要重新调零
B．每次换挡后必须电阻调零
C．待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量
D．两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起
解析：选AD.两个表笔要与待测电阻接触良好才能测得较准确，但是，用两手分别将两个表笔与电阻两端紧紧捏在一起，就会将人体电阻连入电路．
2．用多用电表的欧姆挡测某一电阻的阻值时，分别用“×1”、“×10”、“×100”三个电阻挡测了三次，指针所指的位置如图2－8－14所示，则下列说法正确的是
(　　)
图2－8－14
A．①是选取“×100”挡位时的指针位置
B．③是选取“×100”挡位时的指针位置
C．为提高测量的精确度，应选取“×10”挡
D．不能判定各指针位置对应的挡位
答案：BC
3．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏．如图2－8－15所示，是用多用电表欧姆挡(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是
(　　)
图2－8－15
A．甲，a　　　　　　　　　 B．乙，a
C．丙，b D．乙，b
答案：B
4. (2010年江苏模拟)右图2－8－16中B为电源，R1、R2为电阻，S为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是]
(　　)
图2－8－16
A．保持S闭合，将红表笔接在a处，黑表笔接在b处
B．保持S闭合，将红表笔接在b处，黑表笔接在a处
C．将S断开，红表笔接在a处，黑表笔接在b处
D．将S断开，红表笔接在b处，黑表笔接在a处
答案：C
5．如图2－8－17所示的电路中，电源电动势为6 V，当开关S接通后，灯泡L1和L2都不亮，用电压表测得各部分电压是Uab＝6 V，Uad＝0，Udc＝6 V，由此可判定
(　　)
图2－8－17
A．L1和L2的灯丝都烧断了
B．L1的灯丝烧断了
C．L2的灯丝烧断了
D．变阻器R断路
答案：C
6．(2010年广东珠海高二期末)用P＝求出“200 V,40 W”电灯泡电阻为1210 Ω，用多用电表欧姆挡测得其电阻只有90 Ω，下列说法中正确的是
(　　)
A．两个电阻值相差悬殊是不正常的，一定是测量时读错了数
B．两个阻值不同是正常的，因为欧姆表测电阻的误差大
C．两个电阻相差悬殊是不正常的，可能是出厂时把灯泡的功率写错了
D．两个阻值相差悬殊是正常，1210 Ω是正常工作状态(温度很高)的电阻值，90 Ω是常温下的阻值
答案：D
7．(2010年鲁东南三市四县模拟)一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是
(　　)
A．必须将选择开关改为置于“×10”挡处
B．必须将选择开关改为置于“×1”挡处
C．换挡之后必须重新调零才能进行测量
D．换挡之后不必重新调零就能进行测量
解析：选C.选用“×100”挡指针指在“200”处，读数约为20000 Ω，说明选用的量程偏小，应选用“×1 k”挡，重新调零后进行测量，故只有C选项正确．
8.如图2－8－18为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻Rx，能较准确测量的阻值范围是
(　　)
图2－8－18
A．30 kΩ～80 kΩ
B．3 kΩ～8 kΩ
C．300 kΩ～800 kΩ
D．3 000 kΩ～8 000 kΩ
解析：选B.当红、黑表笔短接调零时Ig＝，
R＋Rg＋R0＝＝ Ω＝5 000 Ω.
使用欧姆表读数时在中值电阻5 kΩ左右读数最为准确，所以能准确测量的阻值范围为3 kΩ～8 kΩ.
9．(2010年海南三亚统考)一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是
(　　)
A．R测＝R真 B．R测>R真
C．R测答案：B
10.某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图2－8－19中的虚线所示，下面列出这两次测量中的有关操作：
图2－8－19
A．将两根表笔短接，并调零
B．将两根表笔分别跟被测电阻的两端接触，观察指针位置
C．记下电阻值
D．将多用电表面板上旋钮旋到“×100”挡
E．将多用电表面板上旋钮旋到“×10”挡
F．将多用电表面板上旋钮旋到交流500 V挡
(1)根据上述有关操作将两次的合理实验步骤按顺序写出(用上述操作项目前面的字母表示，且可以重复使用)____________．
(2)该电阻的阻值是________．
答案：(1)EABCDABCF　(2)1.8 kΩ
11．图2－8－20是某同学连接的实验实物图，合上开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：
图2－8－20
(1)用多用电表的直流电压挡进行检查
①那么选择开关应置于下列量程的________挡．(用字母序号表示)
A．2.5 V　　　　　　 B．10 V
C．50 V D．250 V
②在测试a、b间直流电压时，红表笔应接触________．(填“a”或“b”)
③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下列中的某一项有故障)．
测试点
电压示数
a、b
有示数
c、b
有示数
c、d
无示数
d、f
有示数
A.灯A断路 B．灯B短路
C．c、d段断路 D．d、f段断路
(2)用欧姆挡检查
①测试前，应将开关S________.(填“断开”或“闭合”)
②测试结果如下表所示，由此可以断定故障是________．
测试点
表头指示位置
c、d
d、e
e、f
A.灯A断路 B．灯B断路
C．灯A、B都断路 D．d、e间导线断路
解析：(1)用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处(设有一处发生断路)时，电路接通电压表示数应为电源的电动势，并联在未断路处时，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显，量程不宜过大，本题中电源的电动势为6 V，故选10 V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c完好；c、d间无示数，说明c→灯→d间完好；d、f间有示数，说明f→b→a→c→d完好，故应是d、f段断路，另外，若灯B短路，则d、f间应无示数．
(2)用欧姆挡检查时，测试前应首先将开关S断开．根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e时有电阻无穷大，可以断定是d、e间导线断路．
答案：(1)①B　②a　③D
(2)①断开　②D
12．如图2－8－21所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E＝1.5 V，经改装后，若将原电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标多少阻值？当用它测量某电阻时，指针恰好指在中间位置，被测电阻为多少？
图2－8－21
解析：由Ig＝，
得R内＝＝ Ω＝500 Ω.
由Ig＝，
得R1＝－R内＝250 Ω.
中值位置即电流为Ig位置，
则＝得R2＝R内＝500 Ω.
答案：250 Ω　500 Ω
