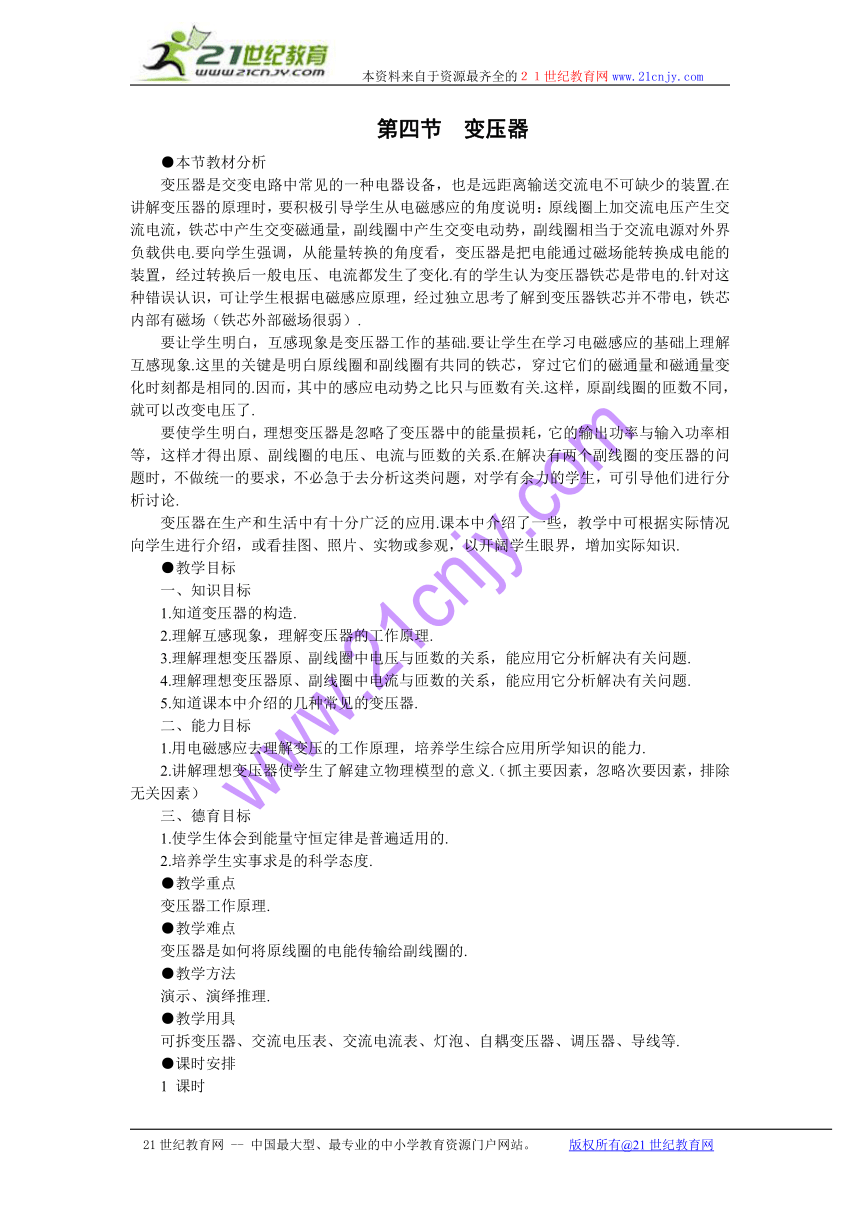

第四节 变压器
●本节教材分析
变压器是交变电路中常见的一种电器设备，也是远距离输送交流电不可缺少的装置.在讲解变压器的原理时，要积极引导学生从电磁感应的角度说明：原线圈上加交流电压产生交流电流，铁芯中产生交变磁通量，副线圈中产生交变电动势，副线圈相当于交流电源对外界负载供电.要向学生强调，从能量转换的角度看，变压器是把电能通过磁场能转换成电能的装置，经过转换后一般电压、电流都发生了变化.有的学生认为变压器铁芯是带电的.针对这种错误认识，可让学生根据电磁感应原理，经过独立思考了解到变压器铁芯并不带电，铁芯内部有磁场（铁芯外部磁场很弱）.
要让学生明白，互感现象是变压器工作的基础.要让学生在学习电磁感应的基础上理解互感现象.这里的关键是明白原线圈和副线圈有共同的铁芯，穿过它们的磁通量和磁通量变化时刻都是相同的.因而，其中的感应电动势之比只与匝数有关.这样，原副线圈的匝数不同，就可以改变电压了.
要使学生明白，理想变压器是忽略了变压器中的能量损耗，它的输出功率与输入功率相等，这样才得出原、副线圈的电压、电流与匝数的关系.在解决有两个副线圈的变压器的问题时，不做统一的要求，不必急于去分析这类问题，对学有余力的学生，可引导他们进行分析讨论.
变压器在生产和生活中有十分广泛的应用.课本中介绍了一些，教学中可根据实际情况向学生进行介绍，或看挂图、照片、实物或参观，以开阔学生眼界，增加实际知识.
●教学目标
一、知识目标
1.知道变压器的构造.
2.理解互感现象，理解变压器的工作原理.
3.理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题.
4.理解理想变压器原、副线圈中电流与匝数的关系，能应用它分析解决有关问题.
5.知道课本中介绍的几种常见的变压器.
二、能力目标
1.用电磁感应去理解变压的工作原理，培养学生综合应用所学知识的能力.
2.讲解理想变压器使学生了解建立物理模型的意义.（抓主要因素，忽略次要因素，排除无关因素）
三、德育目标
1.使学生体会到能量守恒定律是普遍适用的.
2.培养学生实事求是的科学态度.
●教学重点
变压器工作原理.
●教学难点
变压器是如何将原线圈的电能传输给副线圈的.
●教学方法
演示、演绎推理.
●教学用具
可拆变压器、交流电压表、交流电流表、灯泡、自耦变压器、调压器、导线等.
●课时安排
1 课时

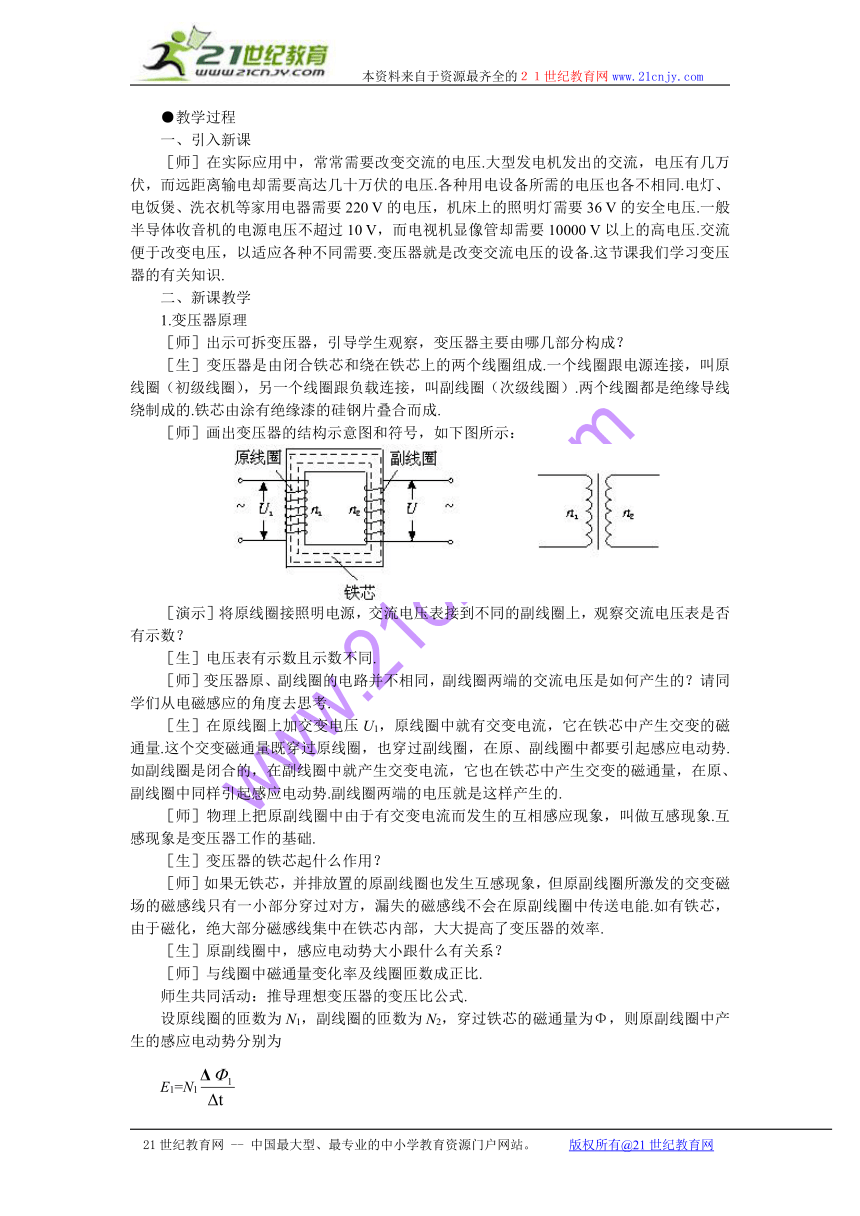

●教学过程
一、引入新课
［师］在实际应用中，常常需要改变交流的电压.大型发电机发出的交流，电压有几万伏，而远距离输电却需要高达几十万伏的电压.各种用电设备所需的电压也各不相同.电灯、电饭煲、洗衣机等家用电器需要220 V的电压，机床上的照明灯需要36 V的安全电压.一般半导体收音机的电源电压不超过10 V，而电视机显像管却需要10000 V以上的高电压.交流便于改变电压，以适应各种不同需要.变压器就是改变交流电压的设备.这节课我们学习变压器的有关知识.
二、新课教学
1.变压器原理
［师］出示可拆变压器，引导学生观察，变压器主要由哪几部分构成？
［生］变压器是由闭合铁芯和绕在铁芯上的两个线圈组成.一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）.两个线圈都是绝缘导线绕制成的.铁芯由涂有绝缘漆的硅钢片叠合而成.
［师］画出变压器的结构示意图和符号，如下图所示：
［演示］将原线圈接照明电源，交流电压表接到不同的副线圈上，观察交流电压表是否有示数？
［生］电压表有示数且示数不同.
［师］变压器原、副线圈的电路并不相同，副线圈两端的交流电压是如何产生的？请同学们从电磁感应的角度去思考.
［生］在原线圈上加交变电压U1，原线圈中就有交变电流，它在铁芯中产生交变的磁通量.这个交变磁通量既穿过原线圈，也穿过副线圈，在原、副线圈中都要引起感应电动势.如副线圈是闭合的，在副线圈中就产生交变电流，它也在铁芯中产生交变的磁通量，在原、副线圈中同样引起感应电动势.副线圈两端的电压就是这样产生的.
［师］物理上把原副线圈中由于有交变电流而发生的互相感应现象，叫做互感现象.互感现象是变压器工作的基础.
［生］变压器的铁芯起什么作用？
［师］如果无铁芯，并排放置的原副线圈也发生互感现象，但原副线圈所激发的交变磁场的磁感线只有一小部分穿过对方，漏失的磁感线不会在原副线圈中传送电能.如有铁芯，由于磁化，绝大部分磁感线集中在铁芯内部，大大提高了变压器的效率.
［生］原副线圈中，感应电动势大小跟什么有关系？
［师］与线圈中磁通量变化率及线圈匝数成正比.
师生共同活动：推导理想变压器的变压比公式.

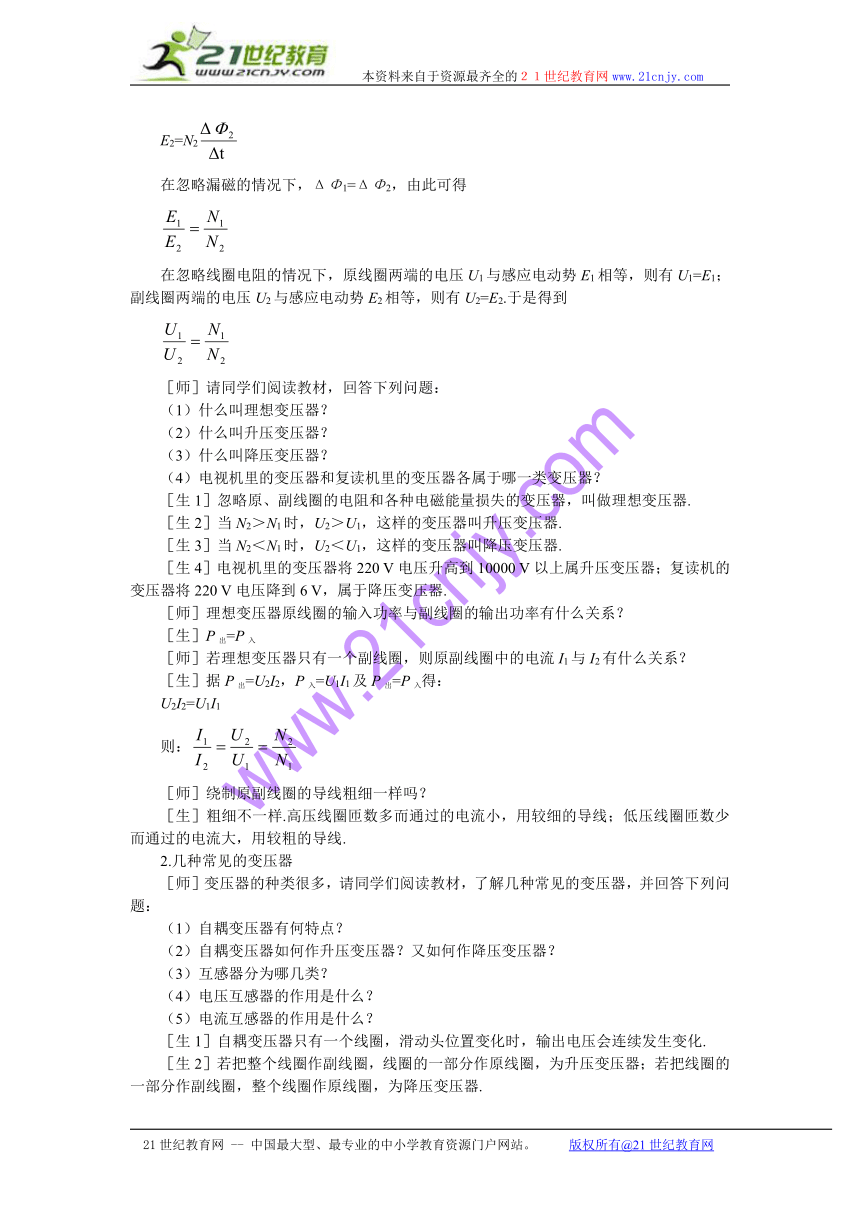

设原线圈的匝数为N1，副线圈的匝数为N2，穿过铁芯的磁通量为Φ，则原副线圈中产生的感应电动势分别为
E1=N1
E2=N2
在忽略漏磁的情况下，ΔΦ1=ΔΦ2，由此可得
在忽略线圈电阻的情况下，原线圈两端的电压U1与感应电动势E1相等，则有U1=E1；副线圈两端的电压U2与感应电动势E2相等，则有U2=E2.于是得到
［师］请同学们阅读教材，回答下列问题：
（1）什么叫理想变压器？
（2）什么叫升压变压器？
（3）什么叫降压变压器？
（4）电视机里的变压器和复读机里的变压器各属于哪一类变压器？
［生1］忽略原、副线圈的电阻和各种电磁能量损失的变压器，叫做理想变压器.
［生2］当N2＞N1时，U2＞U1，这样的变压器叫升压变压器.
［生3］当N2＜N1时，U2＜U1，这样的变压器叫降压变压器.
［生4］电视机里的变压器将220 V电压升高到10000 V以上属升压变压器；复读机的变压器将220 V电压降到6 V，属于降压变压器.
［师］理想变压器原线圈的输入功率与副线圈的输出功率有什么关系？
［生］P出=P入
［师］若理想变压器只有一个副线圈，则原副线圈中的电流I1与I2有什么关系？
［生］据P出=U2I2，P入=U1I1及P出=P入得：
U2I2=U1I1
则：
［师］绕制原副线圈的导线粗细一样吗？
［生］粗细不一样.高压线圈匝数多而通过的电流小，用较细的导线；低压线圈匝数少而通过的电流大，用较粗的导线.
2.几种常见的变压器
［师］变压器的种类很多，请同学们阅读教材，了解几种常见的变压器，并回答下列问题：
（1）自耦变压器有何特点？
（2）自耦变压器如何作升压变压器？又如何作降压变压器？
（3）互感器分为哪几类？
（4）电压互感器的作用是什么？
（5）电流互感器的作用是什么？
［生1］自耦变压器只有一个线圈，滑动头位置变化时，输出电压会连续发生变化.
［生2］若把整个线圈作副线圈，线圈的一部分作原线圈，为升压变压器；若把线圈的一部分作副线圈，整个线圈作原线圈，为降压变压器.
［生3］互感器分为两类，即电压互感器和电流互感器.
［生4］电压互感器用来把高电压变成低电压.它的原线圈并联在高压电路中，副线圈上接入交流电压表，根据电压表测得的电压U2和变压比，就可以算出高压电路中的电压.
［生5］电流互感器用来把大电流变成小电流.它的原线圈串联在被测电路中，副线圈上接入交流电流表.根据电流表测得的电流I2和变流比，可以算出被测电路中的电流.
三、小结
本节课主要学习了以下内容：
1.变压器主要由铁芯和线圈组成.
2.变压器可改变交变电的电压和电流，利用了原副线圈的互感现象.
3.理想变压器：忽略一切电磁损耗，有
P输出=P输入
4.日常生活和生产中使用各种类型的变压器，但它们遵循同样的原理.
四、作业
1.练习三写在作业本上.
2.复习本节内容.
3.阅读“汽油机点火装置”.
五、板书设计
六、本节优化训练设计
1.理想变压器原、副线圈匝数比为n1∶n2=10∶1, 如图所示.在原线圈中输入交变电压，其瞬时表达式为U1=220sin(100πt) V，在副线圈两端接入一灯泡和一只交流电压表，下面说法正确的是
A.电压表的示数220 V
B.电压表的指针周期性左右偏转
C.输出交变电压频率减为5 Hz
D.灯泡承受电压的最大值是220 V
2.如图所示，一理想变压器的原、副线圈分别由双线ab和cd（匝数都为n1），ef和gh（匝数都为n2）组成，用I1和U1表示输入电流和电压，I2和U2表示输出电流和电压.在下列四种连接中，符合的是
A.b与c连接，以a、d为输入端；f与g相连，以e、h为输出端
B.b与c相连，以a、d为输入端；e与g相连，f与h相连为输出端
C.a与c相连，b与d相连为输入端；f与g相连，以e、h为输出端
D.a与c相连，b与d相连为输入端；e与g相连，f、h相连为输出端
3.如图所示的理想变压器供电线路中，若将开关S闭合，电流表A1的示数将_______，电流表A2的示数将_______，电流表A3的示数将_______，电压表V1的示数将_______，电压表V2将_______.（不考虑输电线电压损耗）
4.如图，在a、b两端与e、f两端分别加上220 V交流电压时，测得c、d间与g、h间电压均为110 V，若分别在c、d间与g、h间加110 V电压，则a、b间与e、f间电压分别为
A.220 V，220 V B.220 V，110 V
C.110 V，110 V D.220 V，0
5.在绕制变压器时，将两个线圈绕在如图变压器铁芯的左右两臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂.已知线圈1、2的匝数比N1∶N2=2∶1，在不接负载情况下
A.当线圈1输入电压220 V时，线圈2输出110 V
B.当线圈1输入电压220 V时，线圈2输出电压55 V
C.当线圈2输入电压110 V时，线圈1输出电压220 V
D.当线圈2输入电压110 V时，线圈1输出电压110 V
参考答案：
1.A 2.AD
3.V1、V2均不变，A1变大，A2不变，A3变大
4.B 5.D
