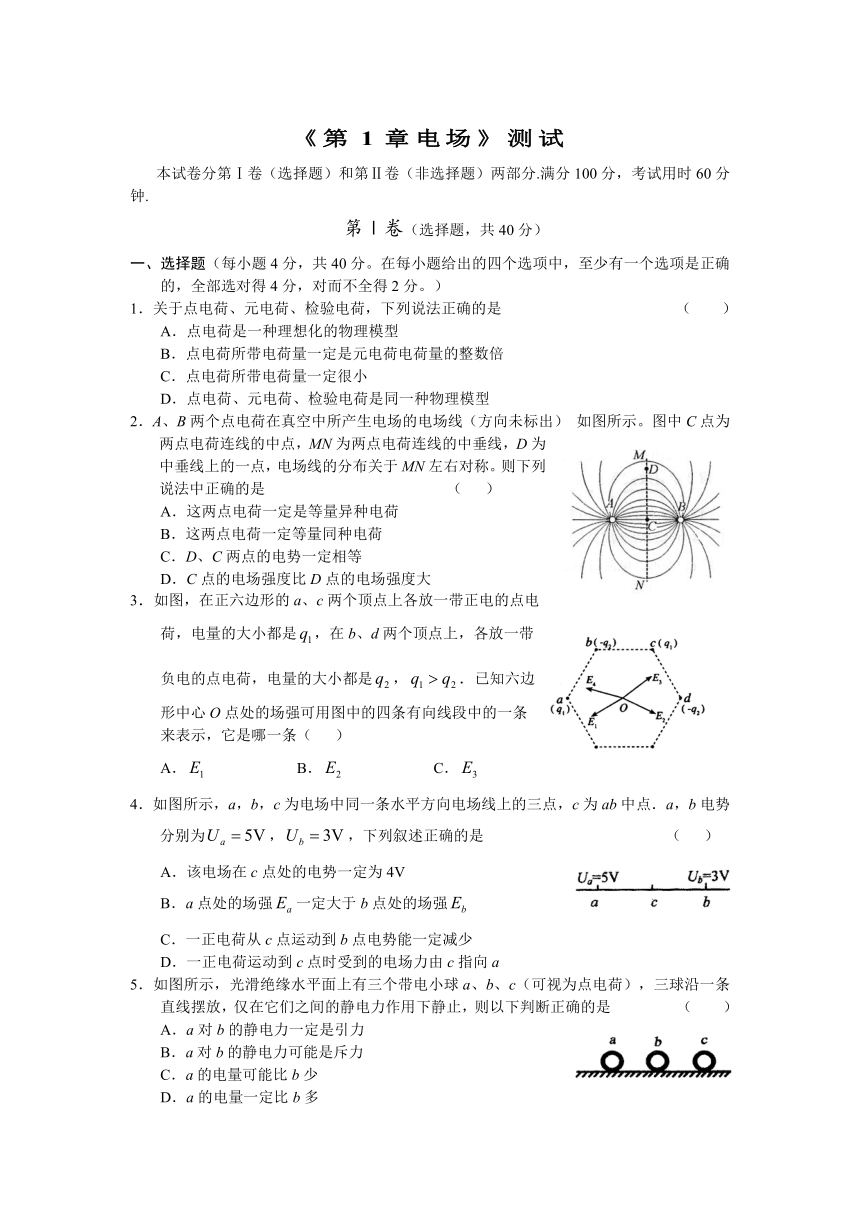

粤教版选修3-1 第一章 电场 单元测试

《第1章电场》测试
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分.满分100分，考试用时60分钟.
第Ⅰ卷（选择题，共40分）
一、选择题（每小题4分，共40分。在每小题给出的四个选项中，至少有一个选项是正确的，全部选对得4分，对而不全得2分。）
1．关于点电荷、元电荷、检验电荷，下列说法正确的是 （ ）
A．点电荷是一种理想化的物理模型
B．点电荷所带电荷量一定是元电荷电荷量的整数倍
C．点电荷所带电荷量一定很小
D．点电荷、元电荷、检验电荷是同一种物理模型
2．A、B两个点电荷在真空中所产生电场的电场线（方向未标出） 如图所示。图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称。则下列说法中正确的是 （　 ）
A．这两点电荷一定是等量异种电荷
B．这两点电荷一定等量同种电荷
C．D、C两点的电势一定相等
D．C点的电场强度比D点的电场强度大
3．如图，在正六边形的a、c两个顶点上各放一带正电的点电荷，电量的大小都是，在b、d两个顶点上，各放一带负电的点电荷，电量的大小都是，．已知六边形中心O点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条（ ）
A． B． C． D．
4．如图所示，a，b，c为电场中同一条水平方向电场线上的三点，c为ab中点．a，b电势分别为，，下列叙述正确的是 （　 ）
A．该电场在c点处的电势一定为4V 　
B．a点处的场强一定大于b点处的场强
C．一正电荷从c点运动到b点电势能一定减少 　　
D．一正电荷运动到c点时受到的电场力由c指向a
5．如图所示，光滑绝缘水平面上有三个带电小球a、b、c（可视为点电荷），三球沿一条直线摆放，仅在它们之间的静电力作用下静止，则以下判断正确的是 （　 ）
A．a对b的静电力一定是引力　　
B．a对b的静电力可能是斥力
C．a的电量可能比b少　
D．a的电量一定比b多

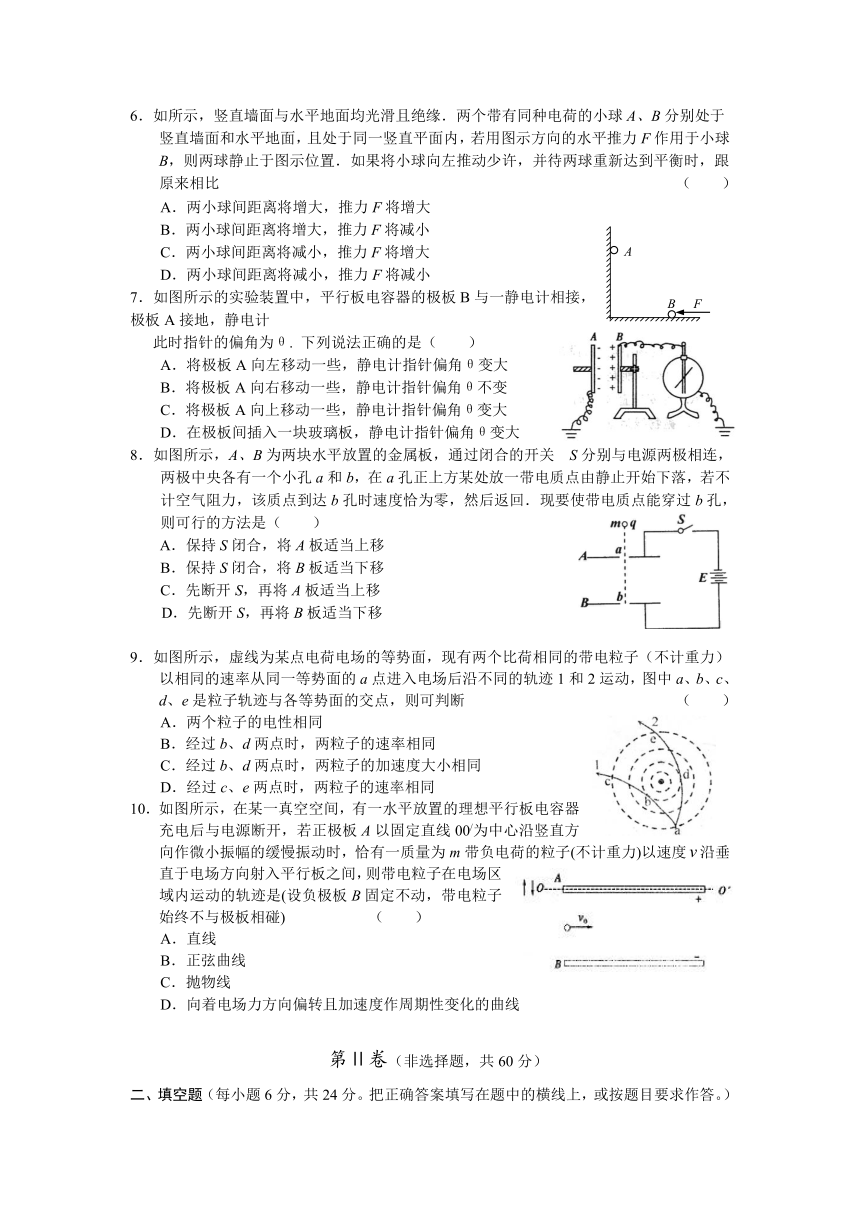

6．如所示，竖直墙面与水平地面均光滑且绝缘．两个带有同种电荷的小球A、B分别处于竖直墙面和水平地面，且处于同一竖直平面内，若用图示方向的水平推力F作用于小球B，则两球静止于图示位置．如果将小球向左推动少许，并待两球重新达到平衡时，跟原来相比 （ ）
A．两小球间距离将增大，推力F将增大
B．两小球间距离将增大，推力F将减小
C．两小球间距离将减小，推力F将增大
D．两小球间距离将减小，推力F将减小
7．如图所示的实验装置中，平行板电容器的极板B与一静电计相接，极板A接地，静电计
此时指针的偏角为θ. 下列说法正确的是（ ） （ ）
A．将极板A向左移动一些，静电计指针偏角θ变大
B．将极板A向右移动一些，静电计指针偏角θ不变
C．将极板A向上移动一些，静电计指针偏角θ变大
D．在极板间插入一块玻璃板，静电计指针偏角θ变大
8．如图所示，A、B为两块水平放置的金属板，通过闭合的开关 S分别与电源两极相连，两极中央各有一个小孔a和b，在a孔正上方某处放一带电质点由静止开始下落，若不计空气阻力，该质点到达b孔时速度恰为零，然后返回．现要使带电质点能穿过b孔，则可行的方法是（ ）
A．保持S闭合，将A板适当上移
B．保持S闭合，将B板适当下移
C．先断开S，再将A板适当上移
D．先断开S，再将B板适当下移
9．如图所示，虚线为某点电荷电场的等势面，现有两个比荷相同的带电粒子（不计重力）以相同的速率从同一等势面的a点进入电场后沿不同的轨迹1和2运动，图中a、b、c、d、e是粒子轨迹与各等势面的交点，则可判断 （ ）
A．两个粒子的电性相同
B．经过b、d两点时，两粒子的速率相同
C．经过b、d两点时，两粒子的加速度大小相同
D．经过c、e两点时，两粒子的速率相同
10．如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A以固定直线00/为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m带负电荷的粒子(不计重力)以速度沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B固定不动，带电粒子始终不与极板相碰) （ ）
A．直线
B．正弦曲线
C．抛物线
D．向着电场力方向偏转且加速度作周期性变化的曲线
第Ⅱ卷（非选择题，共60分）
二、填空题（每小题6分，共24分。把正确答案填写在题中的横线上，或按题目要求作答。）
11．如图所示，是测定液面高低的传感器示意图，A为固定的导体芯， B为导体芯外面的一层绝缘物体，C为导电液体，把传感器接到图示电路中。已知灵敏电流计指针偏转方向与电流方向相同。如果发现指针正向左偏转，则导电液体的深度h的变化是 ，说明电容器的电容 。
12．如图所示的实验装置中，左边的非匀强电场使电子加速，右边的匀强电场使电子减速。设非匀强电场的电压为U，匀强电场的电压为U′，实验结果是：只要U′ U（填“>”或，“<”）电流计的指针就偏转；只要U′ U（填“>”或“<”），电流计的指针就不偏转。从这个实验结果可得到的结论是
13．如图所示虚线为电场中的一簇等势面，A、B两等势面间的电势差为10V，且A的电势高于B的电势，相邻两等势面电势差相等，一个电子在只受电场力作用的情况下从电场中通过的轨迹如图中实线所示，电子过M点的动能为8eV，它经过N点时的动能为 eV，电子在M点的电势能比N点的电势能 （填“大”或“小”）
14．描绘电场等势线的实验中，在平整的木板上依次铺放白纸、复写纸和导电纸，在导电纸上平放两个电极A与B，分别与直流电源的正、负极接好，如图所示，若以A、B连线为x轴，A、B连线的中垂线为y轴，闭合电键后，将一个探针固定在y轴上的某点，沿x轴移动另一个探针，发现无论怎样移动，灵敏电流计的指针都不偏转，若电流及连线都是完好的，可能故障是 （只填一种），将实验故障排除后，探针从BO间某处沿x轴向O点移动的过程 ，电流表的指针偏转情况是 。
三、计算题（共36分。要求写出必要的文字说明、主要方程式和重要演算步骤，有数值计算的要明确写出数值和单位，只有最终结果的不得分。）
15．（18分）一个带正电的微粒，从A点射入水平方向的匀强电场中，微粒沿直线AB运动，如图，AB与电场线夹角θ=30°，已知带电微粒的质量m=1.0×10－7kg，电量q=1.0×10－10C，A、B相距L=20cm。（取g=10m/s2，结果保留二位有效数字）求：
（1）说明微粒在电场中运动的性质，要求说明理由。
（2）电场强度的大小和方向？
（3）要使微粒从A点运动到B点，微粒射入电场时的最小速度是多少？
16．（18分）如图所示，在竖直放置的铅屏A的右表面上贴着 射线（即电子）放射源P，已知 射线实质为高速电子流，放射源放出 粒子的速度v0＝1.0×107m/s。足够大的荧光屏M与铅屏A平行放置，相距d ＝2.0×10－2m，其间有水平向左的匀强电场，电场强度大小E＝2.5×104N/C。已知电子电量e＝1.610-19C，电子质量取m＝9.010-31kg。求
（1）电子到达荧光屏M上的动能；
（2）荧光屏上的发光面积。
高二物理同步测试（2）参考答案
1．AB
2．ACD
3．B
4．C 做辅助线有三种情况，平行、聚拢和发散。
5．AD 根据“两同夹异，两大夹小，近小远大”的原则判断。
6．B 利用整体法和图解法判断
7．AC 电容大小与两板间距、正对面积及介电常数有关。
8．B S闭合AB两板电压不变，断开SAB两板场强不变。
9．CD 根据和判断。
10．C 因两板场强不变，所以电荷做类平抛运动。
11．正增大，增大。
12．< ， >，只要电压相同，不论是否匀强电场电场对带电粒子所加的作用是相同的
13．0.5 小
14．导电纸导电的一面朝下了、电流表的两个接线柱没接好，探针根部断开，电流表已损坏等，向右。
15．（1）微粒只在重力和电场力作用下沿AB方向运动，在垂直于AB方向上的重力和电场力必等大反向，可知电场力的方向水平向左，如图所示，微粒所受合力的方向由B指向A，与初速度vA方向相反，微粒做匀减速运动。
（2）在垂直于AB方向上，有qEsinθ－mgcosθ=0
所以电场强度E=1.7×104N/C 电场强度的方向水平向左
（3）微粒由A运动到B时的速度vB=0时，微粒进入电场时的速度最小，由动能定理得，
mgLsinθ+qELcosθ=mvA2/2 代入数据，解得vA=2.8m/s
16．（1）由动能定理 eEd = EK－
EK＝＋＝1.2510-16J
(2) 射线在A、B间电场中被加速，除平行于电场线的电子流外，其余均在电场中偏转，其中和铅屏A平行的电子流在纵向偏移距离最大(相当于平抛运动水平射程)。
， t = 3s
r = v0t=1.0107 310-9=310-2m
在荧光屏上观察到的范围是半径为3.125×10—2米的圆，圆面积S =πr2=2.8310-3m2
