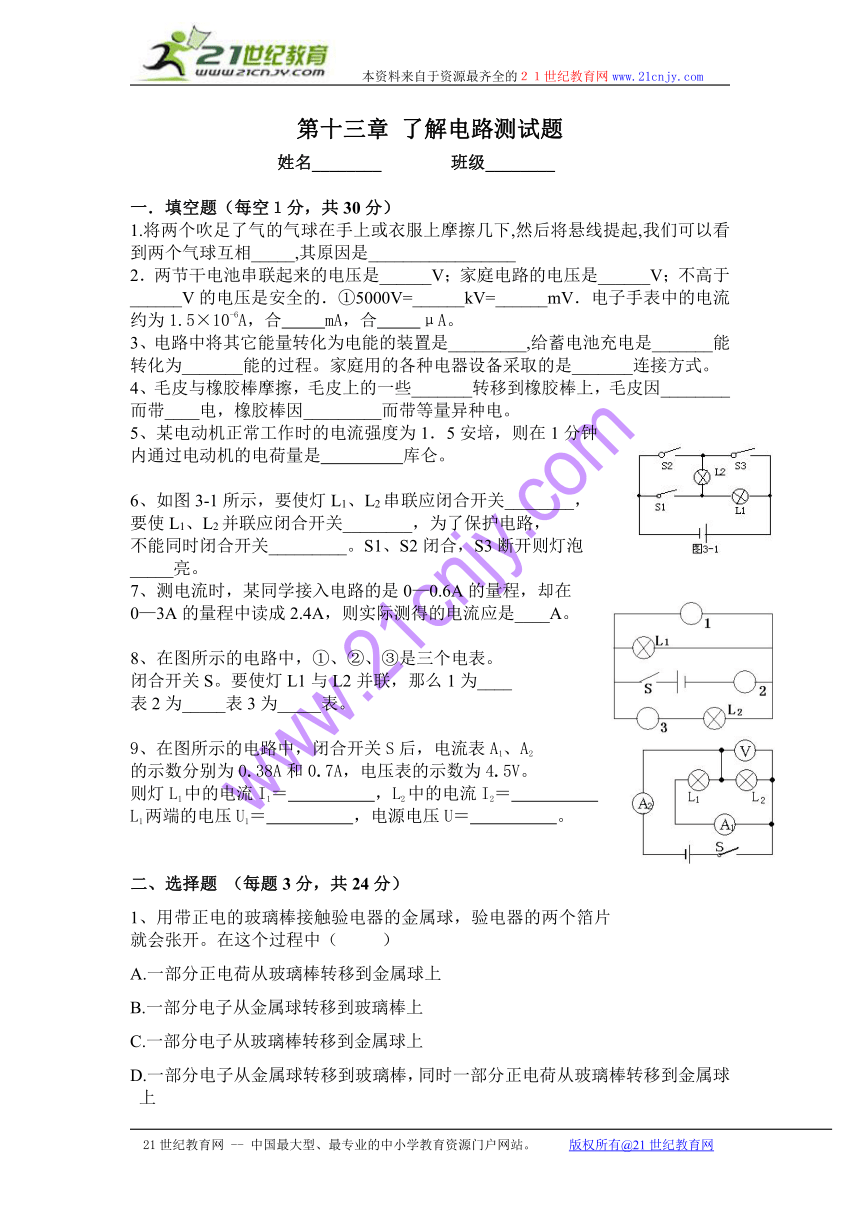

第十三章 了解电路测试题
姓名________ 班级________
一．填空题（每空１分，共30分）
1.将两个吹足了气的气球在手上或衣服上摩擦几下,然后将悬线提起,我们可以看到两个气球互相_____,其原因是_________________
2．两节干电池串联起来的电压是______V；家庭电路的电压是______V；不高于______V的电压是安全的．①5000V=______kV=______mV．电子手表中的电流约为1.5×10-6A，合 mA，合 μA。
3、电路中将其它能量转化为电能的装置是_________,给蓄电池充电是_______能转化为_______能的过程。家庭用的各种电器设备采取的是_______连接方式。
4、毛皮与橡胶棒摩擦，毛皮上的一些_______转移到橡胶棒上，毛皮因________而带____电，橡胶棒因_________而带等量异种电。
5、某电动机正常工作时的电流强度为1．5安培，则在1分钟
内通过电动机的电荷量是 库仑。
6、如图3-1所示，要使灯L1、L2串联应闭合开关________，
要使L1、L2并联应闭合开关________，为了保护电路，
不能同时闭合开关_________。S1、S2闭合，S3断开则灯泡
_____亮。
7、测电流时，某同学接入电路的是0—0.6A的量程，却在
0—3A的量程中读成2.4A，则实际测得的电流应是____A。
8、在图所示的电路中，①、②、③是三个电表。
闭合开关S。要使灯L1与L2并联，那么1为____
表2为_____表3为_____表。
9、在图所示的电路中，闭合开关S后，电流表A1、A2
的示数分别为0.38A和0.7A，电压表的示数为4.5V。
则灯L1中的电流I1＝　　　　　，L2中的电流I2＝　　　　　
L1两端的电压U1＝　　　　　，电源电压U＝　　　　　。
二、选择题 （每题3分，共24分）

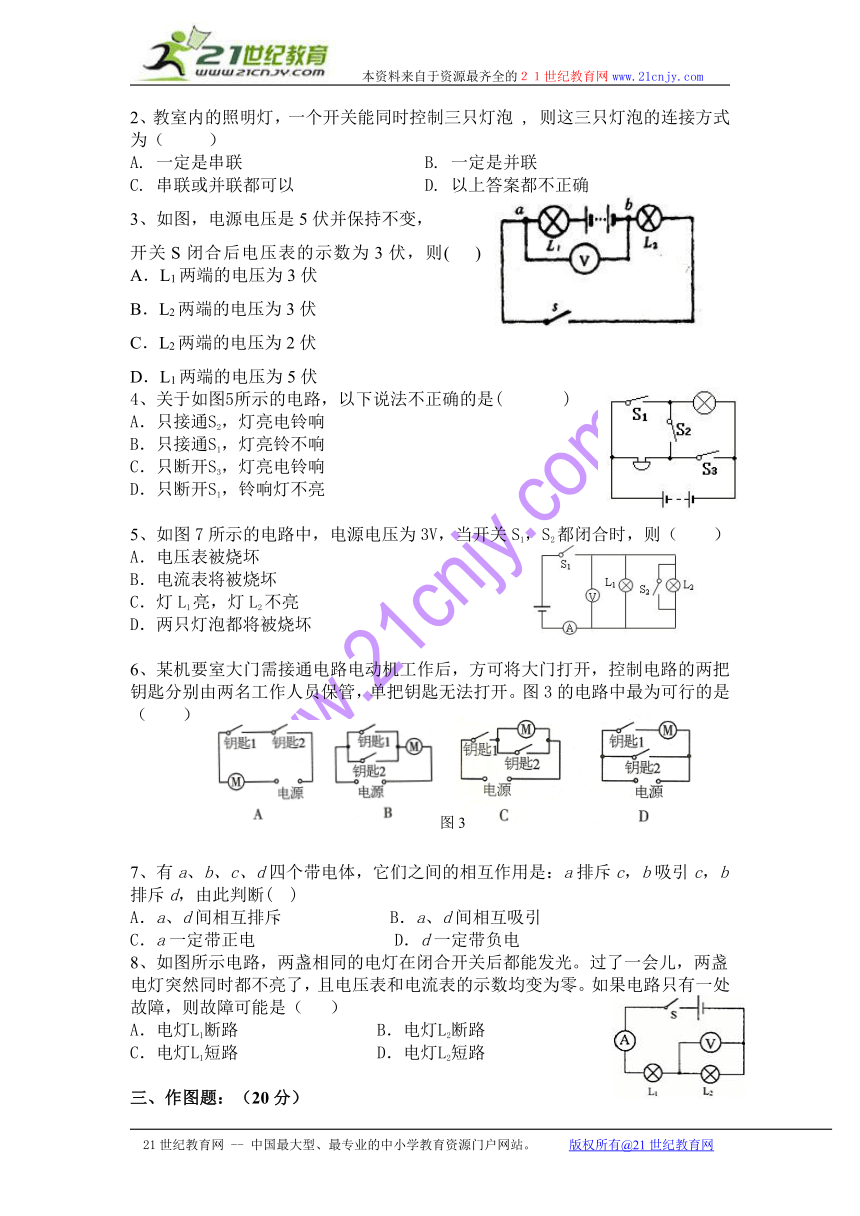

1、用带正电的玻璃棒接触验电器的金属球，验电器的两个箔片就会张开。在这个过程中（ ）
A.一部分正电荷从玻璃棒转移到金属球上
B.一部分电子从金属球转移到玻璃棒上
C.一部分电子从玻璃棒转移到金属球上
D.一部分电子从金属球转移到玻璃棒，同时一部分正电荷从玻璃棒转移到金属球上
2、教室内的照明灯，一个开关能同时控制三只灯泡 , 则这三只灯泡的连接方式为（ ）
A. 一定是串联 B. 一定是并联
C. 串联或并联都可以 D. 以上答案都不正确
3、如图，电源电压是5伏并保持不变，
开关S闭合后电压表的示数为3伏，则( ) A．L1两端的电压为3伏
B．L2两端的电压为3伏
C．L2两端的电压为2伏
D．L1两端的电压为5伏
4、关于如图5所示的电路，以下说法不正确的是( )
A．只接通S2，灯亮电铃响
B．只接通S1，灯亮铃不响　　
C．只断开S3，灯亮电铃响
D．只断开S1，铃响灯不亮
5、如图7所示的电路中，电源电压为3V，当开关S 1 ，S2都闭合时，则（ ）
A．电压表被烧坏
B．电流表将被烧坏
C．灯L1亮，灯L2不亮
D．两只灯泡都将被烧坏
6、某机要室大门需接通电路电动机工作后，方可将大门打开，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。图3的电路中最为可行的是（ ）
7、有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断(　)
A．a、d间相互排斥　　 B．a、d间相互吸引　　
C．a一定带正电　　 D．d一定带负电
8、如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（ ）
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
三、作图题：（20分）
1、一般家庭的卫生间都要安装照明灯和换气扇（电动机）。使用时，有时需要各自独立工作，有时需要同时工作。请你设计符合要求的电路图。
2、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
3、根据图所示的实物图画出电路图.
4、请你仔细观察如图所示的实物电路，并在图中添加一根导线，使实物电路成为两灯并联电路
5、电压表、电流表示数分别为2.5伏,0.44安,请你在图所示的表盘中标出指针位置及所选用的接线柱.
四、实验探究与应用题（26分）
1．图16是“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线表示导线完成电路连接。电源为串联在一起的两节新干电池，若用电压表测量图中电源正负极间的电压，则其电压值为 V, 若用电压表测量灯L1两端的电压，则示数为 V。
（2）按要求正确连接好电路后，闭合开关，电流表的示数如图17甲所示，则灯L2中电流为 A。
（3）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图17乙所示，则干路中的电流为 A，灯L1中的电流为 A。
2．在图 20所示的电路中，闭合开关 S， 灯 L 不亮，电压表 V 有示数。已知电路中各处均接触良好，除灯 L 和电阻 R 外，其余元件均完好。
(1) 请判断该电路中可能存在的两种故障是：① ；② 。
(2) 为进一步确定故障，小明同学将一个电流表
正确串联在图 20所示的电路中，闭合开关S, 观察
电流表的示数情况。若电流表有示数，说明故障是
； 若电流表无示数，说明
故障是 。
3．如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接d时，电压表的示数为1.5V。
(1) 则a接c时，电压表的示数为
（2）L1两端的电压为 ，L2两端的电压为
图3
图17
图16
图20
