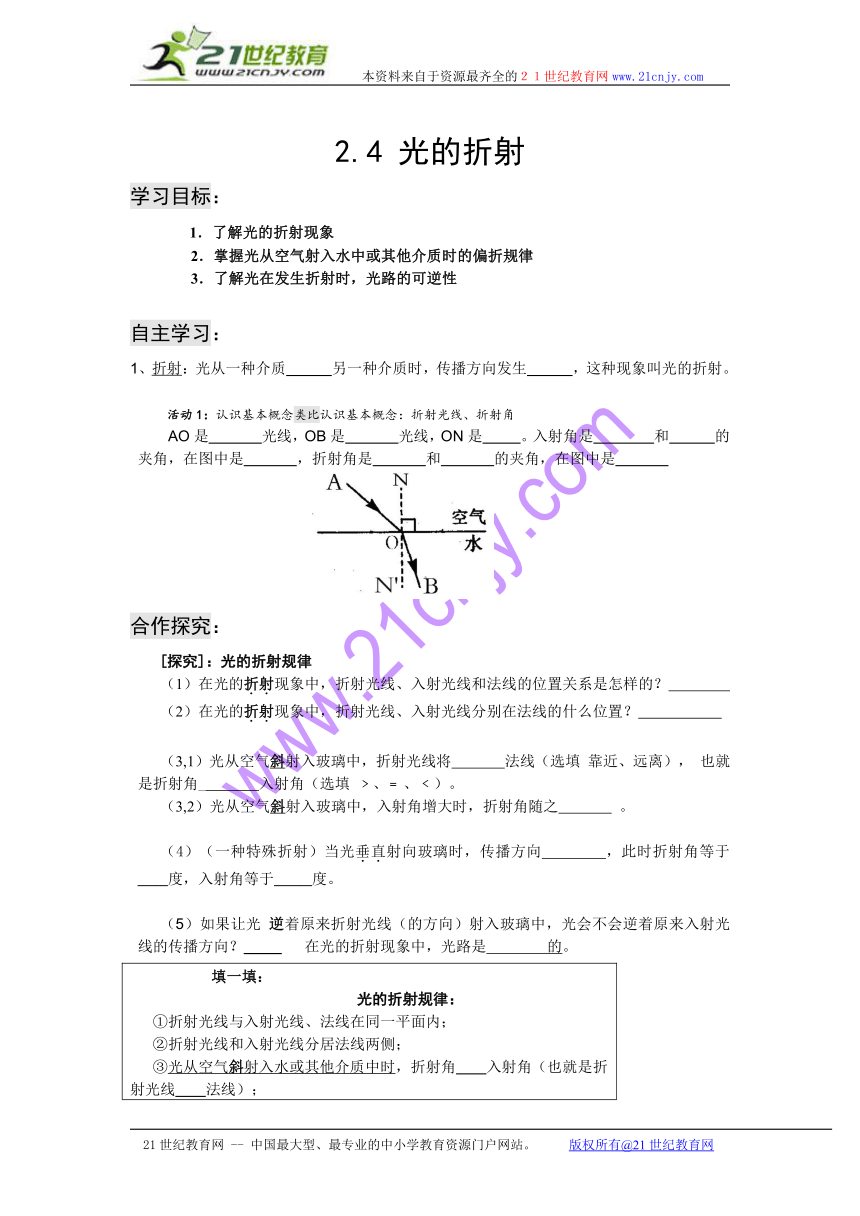

2.4 光的折射
学习目标：
1．了解光的折射现象
　　 2．掌握光从空气射入水中或其他介质时的偏折规律
　　 3．了解光在发生折射时，光路的可逆性
自主学习：
1、折射：光从一种介质 另一种介质时，传播方向发生 ，这种现象叫光的折射。
活动1：认识基本概念类比认识基本概念：折射光线、折射角
AO是 光线，OB是 光线，ON是 。入射角是 和 的夹角，在图中是 ，折射角是 和 的夹角，在图中是
合作探究：
[探究]：光的折射规律
（1）在光的折射现象中，折射光线、入射光线和法线的位置关系是怎样的？
（2）在光的折射现象中，折射光线、入射光线分别在法线的什么位置？
（3,1）光从空气斜射入玻璃中，折射光线将 法线（选填 靠近、远离）， 也就是折射角_ 入射角（选填 ﹥、﹦、﹤）。
（3,2）光从空气斜射入玻璃中，入射角增大时，折射角随之 。
（4）（一种特殊折射）当光垂直射向玻璃时，传播方向 ，此时折射角等于 ____度，入射角等于_____度。
（5）如果让光 逆着原来折射光线（的方向）射入玻璃中，光会不会逆着原来入射光线的传播方向？ 在光的折射现象中，光路是 的。
填一填：光的折射规律：①折射光线与入射光线、法线在同一平面内；②折射光线和入射光线分居法线两侧；③光从空气斜射入水或其他介质中时，折射角 入射角（也就是折射光线 法线）；光从水或其他介质斜射入空气中时，折射角 入射角（也就是折射光线 法线）； 入射角增大时，折射角也随着 ；④当光垂直射向介质表面时，传播方向 。 在光的折射中光路是

例题：画出图中的折射光线，并标出入射角∠ i和折射角∠ r
当堂训练：
1、如图所示，MN为两种物质的界面。光线AO为 光线，光线OC为 光线。∠AOD是 角，∠QOC为 角。从图中可知入射角为 度，折射角为 度。
2、光从空气射向玻璃发生折射时，如果入射角为30O，则折射角( )。
A．等于300 B．小于300 C．大于30O
3、一束光由空气斜射入水中，入射角逐渐增大，则折射角（ ）
A.逐渐减小 B.不变
C.逐渐增大，但总小于入射角 D. 逐渐增大，可能大于入射角
4、 如图，一束光线斜射入容器中，在P处形成一光斑。在向容器里逐渐加满水的过程中，光斑将（ ）
A. 向左移动后静止 B. 向右移动后静止
C. 先向左移动后向右移动 D. 仍在原来位置
【变型4】、一束光线射入容器中，在容器底部形成一光斑。在向容器里逐渐加满水的过程中，光斑的位置不变，则入射光线的方向是（ ）
A. 左上向右下入射 B. 上向下垂着入射
C. 右上向左下入射 D. 任何方向都可
5、下图中描述的现象属于光的折射的是（　　）

6（选做，在课本上规范画图）、课本49页：2
7（选做）、作出光进入三棱镜（材料是玻璃）后的出射光线
● 物理阅读
光 的 折 射
　　光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射。
　　理解：光的折射与光的反射 ( http: / / www.21cnjy.com / " \t "_blank )一样都是发生在两种介质的交界处，只是反射光返回原介质中，而折射光则进入到另一种介质中。
　　注意：在两种介质的交界处，既发生折射，同时也发生反射。
　　
现象:
　　1、鱼儿在清澈的水里面游动可以看得很清楚，然而沿着你看见与的方向去叉它却叉不到，有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到。
　　2、从上面看水、玻璃等透明介质中的物体，会感到物体的位置比实际位置高一些，这是光的折射现象引起的。由于光的折射池水看起来比实际的浅。所以，当你站在岸边，看见清澈见底，深不过齐腰的水时，千万不要贸然下去，以免因为对水深估计不足，惊慌失措，发生危险。
3、把一块厚玻璃放在钢笔的前面，笔杆看起来好像"错位"了，这种现象也是光的折射引起的。
4、海市蜃楼、天上的星星在“眨”眼睛都是光的折射现象。
　　
光的折射规律 ( http: / / www.21cnjy.com / " \t "_blank )：光从空气斜射入水或其他介质中时，折射光线与入射光线、法线在同一平面 ( http: / / www.21cnjy.com / " \t "_blank )上，折射光线和入射光线分居法线两侧； 折射角小于入射角； 入射角增大时，折射角也随着增大； 当光线垂直射向介质表面时，传播方向不变； 在折射中光路 ( http: / / www.21cnjy.com / " \t "_blank )可逆。
理解：折射规律分三点：（1）三线同面 （2）两线分居 （3）两角关系分三种情况： ①入射光线垂直界面入射时，折射角等于入射角等于0°；②光从空气斜射入水等介质中时，折射角小于入射角；③光从水等介质斜射入空气中时，折射角大于入射角
