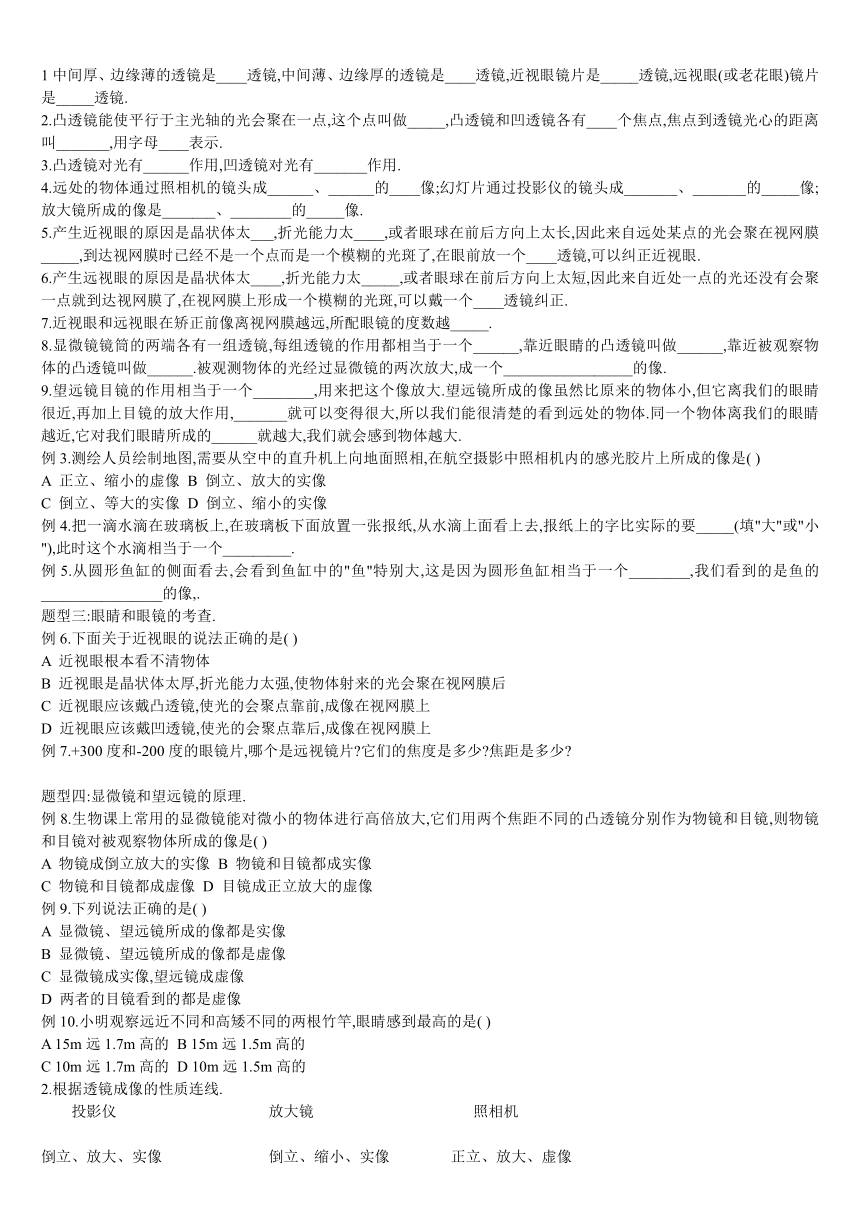

凸透镜成像复习学案

1中间厚、边缘薄的透镜是____透镜,中间薄、边缘厚的透镜是____透镜,近视眼镜片是_____透镜,远视眼(或老花眼)镜片是_____透镜.
2.凸透镜能使平行于主光轴的光会聚在一点,这个点叫做_____,凸透镜和凹透镜各有____个焦点,焦点到透镜光心的距离叫_______,用字母____表示.
3.凸透镜对光有______作用,凹透镜对光有_______作用.
4.远处的物体通过照相机的镜头成______、______的____像;幻灯片通过投影仪的镜头成_______、_______的_____像;放大镜所成的像是_______、________的_____像.
5.产生近视眼的原因是晶状体太___,折光能力太____,或者眼球在前后方向上太长,因此来自远处某点的光会聚在视网膜_____,到达视网膜时已经不是一个点而是一个模糊的光斑了,在眼前放一个____透镜,可以纠正近视眼.
6.产生远视眼的原因是晶状体太____,折光能力太_____,或者眼球在前后方向上太短,因此来自近处一点的光还没有会聚一点就到达视网膜了,在视网膜上形成一个模糊的光斑,可以戴一个____透镜纠正.
7.近视眼和远视眼在矫正前像离视网膜越远,所配眼镜的度数越_____.
8.显微镜镜筒的两端各有一组透镜,每组透镜的作用都相当于一个______,靠近眼睛的凸透镜叫做______,靠近被观察物体的凸透镜叫做______.被观测物体的光经过显微镜的两次放大,成一个_________________的像.
9.望远镜目镜的作用相当于一个________,用来把这个像放大.望远镜所成的像虽然比原来的物体小,但它离我们的眼睛很近,再加上目镜的放大作用,_______就可以变得很大,所以我们能很清楚的看到远处的物体.同一个物体离我们的眼睛越近,它对我们眼睛所成的______就越大,我们就会感到物体越大.
例3.测绘人员绘制地图,需要从空中的直升机上向地面照相,在航空摄影中照相机内的感光胶片上所成的像是( )
A 正立、缩小的虚像 B 倒立、放大的实像
C 倒立、等大的实像 D 倒立、缩小的实像
例4.把一滴水滴在玻璃板上,在玻璃板下面放置一张报纸,从水滴上面看上去,报纸上的字比实际的要_____(填"大"或"小"),此时这个水滴相当于一个_________.
例5.从圆形鱼缸的侧面看去,会看到鱼缸中的"鱼"特别大,这是因为圆形鱼缸相当于一个________,我们看到的是鱼的________________的像,.
题型三:眼睛和眼镜的考查.
例6.下面关于近视眼的说法正确的是( )
A 近视眼根本看不清物体
B 近视眼是晶状体太厚,折光能力太强,使物体射来的光会聚在视网膜后
C 近视眼应该戴凸透镜,使光的会聚点靠前,成像在视网膜上
D 近视眼应该戴凹透镜,使光的会聚点靠后,成像在视网膜上
例7.+300度和-200度的眼镜片,哪个是远视镜片 它们的焦度是多少 焦距是多少
题型四:显微镜和望远镜的原理.
例8.生物课上常用的显微镜能对微小的物体进行高倍放大,它们用两个焦距不同的凸透镜分别作为物镜和目镜,则物镜和目镜对被观察物体所成的像是( )
A 物镜成倒立放大的实像 B 物镜和目镜都成实像
C 物镜和目镜都成虚像 D 目镜成正立放大的虚像
例9.下列说法正确的是( )
A 显微镜、望远镜所成的像都是实像
B 显微镜、望远镜所成的像都是虚像
C 显微镜成实像,望远镜成虚像
D 两者的目镜看到的都是虚像
例10.小明观察远近不同和高矮不同的两根竹竿,眼睛感到最高的是( )
A 15m远1.7m高的 B 15m远1.5m高的
C 10m远1.7m高的 D 10m远1.5m高的
2.根据透镜成像的性质连线.
　　投影仪 放大镜 照相机
　　
倒立、放大、实像 倒立、缩小、实像 正立、放大、虚像

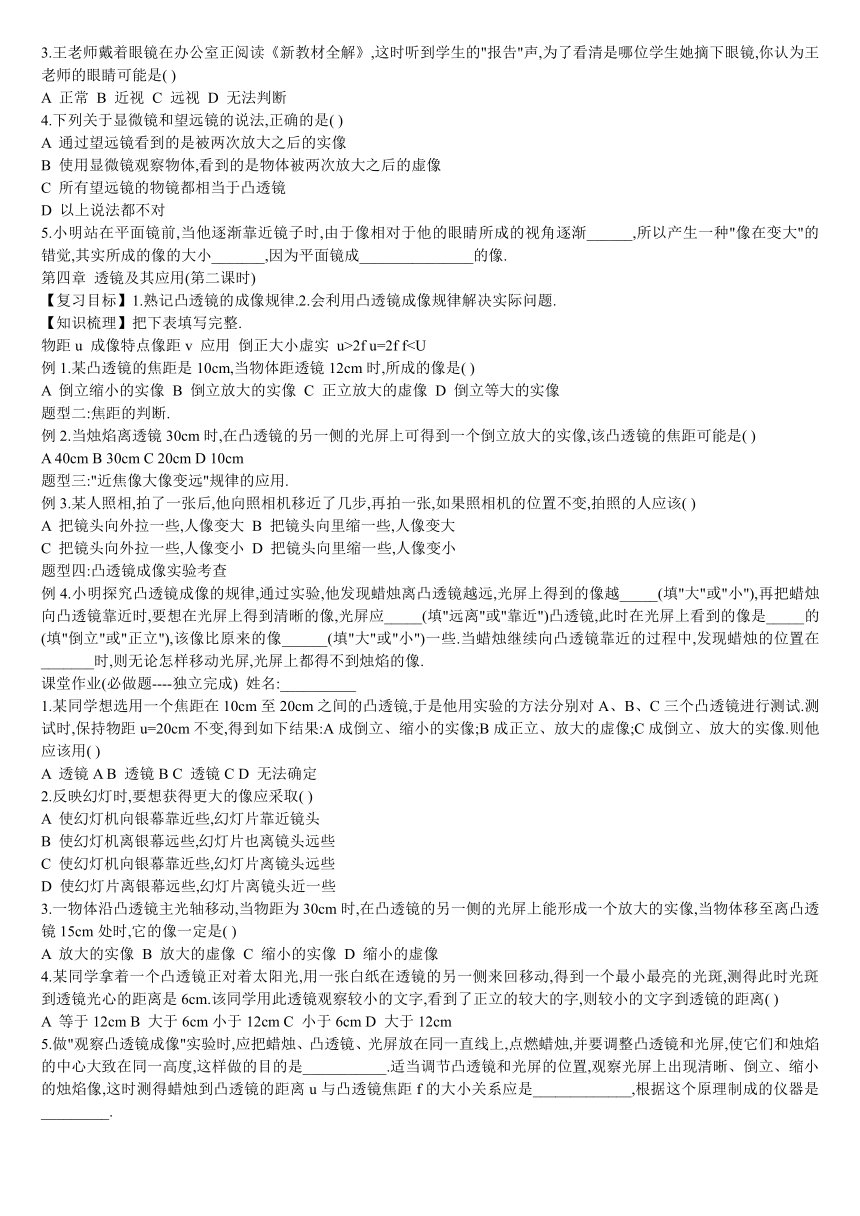

3.王老师戴着眼镜在办公室正阅读《新教材全解》,这时听到学生的"报告"声,为了看清是哪位学生她摘下眼镜,你认为王老师的眼睛可能是( )
A 正常 B 近视 C 远视 D 无法判断
4.下列关于显微镜和望远镜的说法,正确的是( )
A 通过望远镜看到的是被两次放大之后的实像
B 使用显微镜观察物体,看到的是物体被两次放大之后的虚像
C 所有望远镜的物镜都相当于凸透镜
D 以上说法都不对
5.小明站在平面镜前,当他逐渐靠近镜子时,由于像相对于他的眼睛所成的视角逐渐______,所以产生一种"像在变大"的错觉,其实所成的像的大小_______,因为平面镜成_______________的像.
第四章 透镜及其应用(第二课时)
【复习目标】1.熟记凸透镜的成像规律.2.会利用凸透镜成像规律解决实际问题.
【知识梳理】把下表填写完整.
物距u 成像特点像距v 应用 倒正大小虚实 u>2f u=2f f例1.某凸透镜的焦距是10cm,当物体距透镜12cm时,所成的像是( )
A 倒立缩小的实像 B 倒立放大的实像 C 正立放大的虚像 D 倒立等大的实像
题型二:焦距的判断.
例2.当烛焰离透镜30cm时,在凸透镜的另一侧的光屏上可得到一个倒立放大的实像,该凸透镜的焦距可能是( )
A 40cm B 30cm C 20cm D 10cm
题型三:"近焦像大像变远"规律的应用.
例3.某人照相,拍了一张后,他向照相机移近了几步,再拍一张,如果照相机的位置不变,拍照的人应该( )
A 把镜头向外拉一些,人像变大 B 把镜头向里缩一些,人像变大
C 把镜头向外拉一些,人像变小 D 把镜头向里缩一些,人像变小
题型四:凸透镜成像实验考查
例4.小明探究凸透镜成像的规律,通过实验,他发现蜡烛离凸透镜越远,光屏上得到的像越_____(填"大"或"小"),再把蜡烛向凸透镜靠近时,要想在光屏上得到清晰的像,光屏应_____(填"远离"或"靠近")凸透镜,此时在光屏上看到的像是_____的(填"倒立"或"正立"),该像比原来的像______(填"大"或"小")一些.当蜡烛继续向凸透镜靠近的过程中,发现蜡烛的位置在_______时,则无论怎样移动光屏,光屏上都得不到烛焰的像.
课堂作业(必做题----独立完成) 姓名:__________
1.某同学想选用一个焦距在10cm至20cm之间的凸透镜,于是他用实验的方法分别对A、B、C三个凸透镜进行测试.测试时,保持物距u=20cm不变,得到如下结果:A成倒立、缩小的实像;B成正立、放大的虚像;C成倒立、放大的实像.则他应该用( )
A 透镜A B 透镜B C 透镜C D 无法确定
2.反映幻灯时,要想获得更大的像应采取( )
A 使幻灯机向银幕靠近些,幻灯片靠近镜头
B 使幻灯机离银幕远些,幻灯片也离镜头远些
C 使幻灯机向银幕靠近些,幻灯片离镜头远些
D 使幻灯片离银幕远些,幻灯片离镜头近一些
3.一物体沿凸透镜主光轴移动,当物距为30cm时,在凸透镜的另一侧的光屏上能形成一个放大的实像,当物体移至离凸透镜15cm处时,它的像一定是( )
A 放大的实像 B 放大的虚像 C 缩小的实像 D 缩小的虚像
4.某同学拿着一个凸透镜正对着太阳光,用一张白纸在透镜的另一侧来回移动,得到一个最小最亮的光斑,测得此时光斑到透镜光心的距离是6cm.该同学用此透镜观察较小的文字,看到了正立的较大的字,则较小的文字到透镜的距离( )
A 等于12cm B 大于6cm小于12cm C 小于6cm D 大于12cm
5.做"观察凸透镜成像"实验时,应把蜡烛、凸透镜、光屏放在同一直线上,点燃蜡烛,并要调整凸透镜和光屏,使它们和烛焰的中心大致在同一高度,这样做的目的是___________.适当调节凸透镜和光屏的位置,观察光屏上出现清晰、倒立、缩小的烛焰像,这时测得蜡烛到凸透镜的距离u与凸透镜焦距f的大小关系应是_____________,根据这个原理制成的仪器是_________.
在记住凸透镜成像规律的基础上，学会分析题目中的条件从而判断出凸透镜成像的情况（包括像的倒正、实虚以及放大还是缩小情况），还要学会凸透镜成像情况的实际应用如：照相机、幻灯机、放大镜、望远镜、显微镜以及人的眼睛、眼镜
1、 知识储备
凸透镜成像规律
物距 倒正 大小 虚实 像距 应用
U>2f
U=2f
fU=f 不成像 获得平行光
U结论:当物距大于一倍焦距时,成______像,当物距小于一倍焦距时,成_____像;
当物距大于2倍焦距时,成_______像,当物距小于2倍焦距时成_______像;
无论成什么像,当物体靠近焦点时,所成的像变_______,且像距变________.
二、典型例题解析：
（一）利用凸透镜成像规律判定成像性质
例1:物体放在凸透镜前某一位置时，在透镜另一侧离透镜10cm的光屏上成一个倒立缩小的像。当物体移到凸透镜前10cm处，所成的是（ ）
A、倒立缩小的实像 B、倒立放大的实像 C、正立放大的虚像 D、正立等大的虚像
【针对性训练】
1、三个焦距都是20cm的凸透镜，小明利用它们做了一些简易光学器材，第一个做成了简易照相机，拍摄了墙上的一幅画；第二个做了一台投影仪，演示了一张幻灯片；第三个直接作放大镜使用，观察一只小昆虫，使用过程中，下面对应关系连线正确的是（ ）
A B
C D

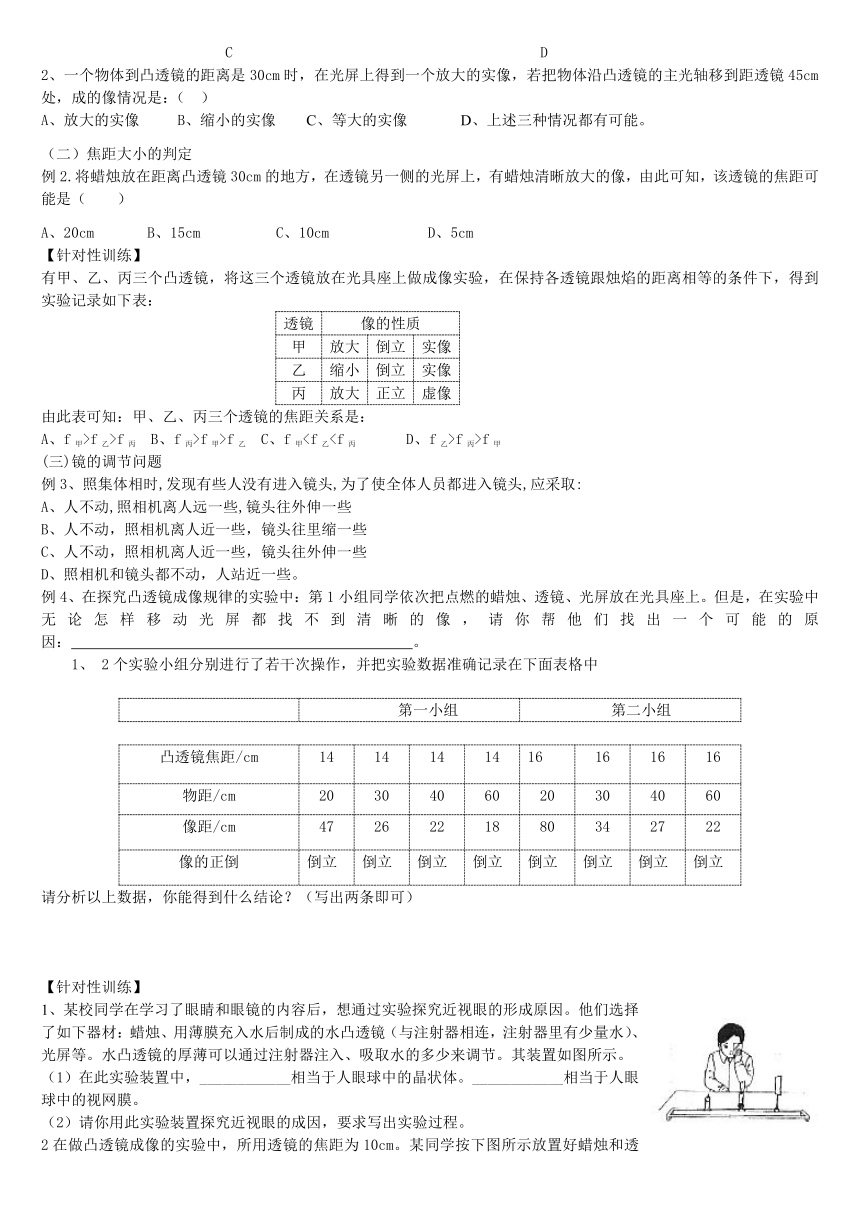

2、一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距透镜45cm处，成的像情况是：（ ）
A、放大的实像 B、缩小的实像 C、等大的实像 D、上述三种情况都有可能。
（二）焦距大小的判定
例2.将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是（ ）
A、20cm B、15cm C、10cm D、5cm
【针对性训练】
有甲、乙、丙三个凸透镜，将这三个透镜放在光具座上做成像实验，在保持各透镜跟烛焰的距离相等的条件下，得到实验记录如下表：
透镜 像的性质
甲 放大 倒立 实像
乙 缩小 倒立 实像
丙 放大 正立 虚像
由此表可知：甲、乙、丙三个透镜的焦距关系是：
A、f甲>f乙>f丙 B、f丙>f甲>f乙 C、f甲f丙>f甲
(三)镜的调节问题
例3、照集体相时,发现有些人没有进入镜头,为了使全体人员都进入镜头,应采取:
A、人不动,照相机离人远一些,镜头往外伸一些
B、人不动，照相机离人近一些，镜头往里缩一些
C、人不动，照相机离人近一些，镜头往外伸一些
D、照相机和镜头都不动，人站近一些。
例4、在探究凸透镜成像规律的实验中：第1小组同学依次把点燃的蜡烛、透镜、光屏放在光具座上。但是，在实验中无论怎样移动光屏都找不到清晰的像，请你帮他们找出一个可能的原因： 。
1、 2个实验小组分别进行了若干次操作，并把实验数据准确记录在下面表格中
第一小组 第二小组
凸透镜焦距/cm 14 14 14 14 16 16 16 16
物距/cm 20 30 40 60 20 30 40 60
像距/cm 47 26 22 18 80 34 27 22
像的正倒 倒立 倒立 倒立 倒立 倒立 倒立 倒立 倒立
请分析以上数据，你能得到什么结论？（写出两条即可）
【针对性训练】
1、某校同学在学习了眼睛和眼镜的内容后，想通过实验探究近视眼的形成原因。他们选择了如下器材：蜡烛、用薄膜充入水后制成的水凸透镜（与注射器相连，注射器里有少量水）、光屏等。水凸透镜的厚薄可以通过注射器注入、吸取水的多少来调节。其装置如图所示。
（1）在此实验装置中，____________相当于人眼球中的晶状体。____________相当于人眼球中的视网膜。
（2）请你用此实验装置探究近视眼的成因，要求写出实验过程。
2在做凸透镜成像的实验中，所用透镜的焦距为10cm。某同学按下图所示放置好蜡烛和透镜后，左右移动光屏始终得不到烛焰完整的像，其原因是 。该同学作适当调整（物距不变）后，移动光屏，直到光屏上得到烛焰清晰、完整的像。该像的性质是 。
三、达标测试
1、在利用蜡烛研究凸透镜成像的实验中，太阳光线会聚后在距离透镜10cm处发现一亮点，若把点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像这个像一定是（ ）
A、 倒立、放大的实像 B、倒立、缩小的实像
C、正立、放大的虚像 D、正立、放大的实像
2、下面关于近视的说法中正确的是：（ ）
A、 近视眼镜镜片能把太阳光会聚于一点 B.近视眼镜是发散透镜
C、“度数”越大的近视眼镜镜片，凹面弯曲越明显，焦距越大
D、近视眼眼睛本身就是发散透镜
3、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像，小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质：（ ）
A、倒立放大的实像 B、正立放大的虚像 C、倒立缩小的实像 D、等大倒立的实像
4、在一些交通要道路口、银行等公共场所常常安装电子监控器，它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息。光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的的其光学系统的工作原理相当于（ ）
A、平面镜成虚像 B、凸透镜成实像 C、显微镜 D、凸透镜成虚像
5、某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（ ）
A、像变大，像距变小 B、像变小，像距变大
C、像先变小后变大，像距变大 D、像先变小后变大，像距变小
6、某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜处移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（ ）
A、像始终变大 B、像始终变小 C、像先变小后变大 D、像先变大后变小
7、关于四种光学仪器的成像情况，下列说法中正确的是（ ）
A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像
C. 幻灯机成倒立、放大的实像 D. 近视眼镜成正立、放大的虚像
8、图中四幅图分别表示近视眼成像情况和矫正做法的是（ ）
A. （2）（1） B. （3）（1） C. （2）（4） D. （3）（4）
9、小宝用焦距一定的照相机拍摄景物，若他将照相机移近被拍摄的景物，景物在底片上所成的清晰像将变 （选填“大”或“小”）
10、在鉴定文物时，常用放大镜观察文物的细微部分，这时他看到的像是 。如果在文物上两条裂纹，其夹角是5度。要想使看到的像更大些，应该将放大镜离裂纹 。
放大镜的放大倍数是6倍，则他看到的角是 度。
11、一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为 cm，当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以看到一个 、放大的虚像（填“正立”或“倒立”）
甲 15厘米 乙 12厘米
12、如图所示，蜡烛在光屏上成一个清晰的像，这个像是 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的实像。照相机、投影仪、放大镜这三种光学仪器正常使用时，与上述成像情况一致的是 。
蜡烛 透镜 光屏
如果在前面的实验中保持蜡烛和光屏的位置不变，只移动中间的透镜，要使光屏上再次出现一个明亮清晰的像，则应向 （选填“左”或“右”）移动凸透镜。
13、为了比较甲、乙两个凸透镜焦距的大小，小明先后用这两个凸透镜做成像实验，他使烛焰、透镜和光屏三者的中心在同一水平直线上，且使两个凸透镜与光屏间的距离均为20cm。实验时发现：烛焰经凸透镜甲折射后在光屏上所成的是一个清晰缩小的像，烛焰经凸透镜乙折射后在光屏上所成的是一个清晰放大的像，由此可以判断：凸透镜_____的焦距较大。
14、在“探究凸透镜成像规律”的实验中，物体距离透镜30 cm，像距透镜10 cm，则此时的像是____________、____________的____________像（依次选填“倒立”或“正立”、“放大”或“缩小”、“实”或“虚”）
15、在“研究凸透镜成像规律”时，将凸透镜、蜡烛和光屏放在如图12甲所示的光具座上进行(凸透镜的焦距 已知)：
（1）若在图中C位置上放置光屏，则B位置上应放置 ；
（2）实验过程中，应测量物距u和像距υ，并记录 的性质特点；
（3）若烛焰在光屏上所成的像如图12乙所示，为使像能清晰地呈在光
屏中央，应将凸透镜向 移动(选填“上”或“下”)；
（4）实验发现：当物距在 范围时，像都能在光屏上承接；当
物距在 范围时，凸透镜成缩小的像。
16.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图所示位置时，恰能在光屏上得到一个清晰的像。利用这种成像原理可以制成
A．照相机 B．幻灯机 C．放大镜 D．潜望镜
17.某同学用一凸透镜做实验，发现当物距为20cm时，能在光屏上成倒立、放大的清晰的像，则以下说法正确的是（ ）
A 物距为10cm时，一定成正立、放大的虚像
B 物距为15cm时，一定成正立、放大的虚像
C 物距为30cm时，一定成倒立、放大的实像
D 物距为40cm时，一定成倒立、缩小的实像
18.把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立、等大的实像，若把蜡烛向远离凸透镜的方向移动5cm，并移动光屏，在光屏上可以看到（ ）
A倒立缩小的实像 B 倒立放大的实像 C 正立放大的虚像 D 倒立等大的实像
19.关于凸透镜成像，下列说法正确的是（ ）
A 由于凸透镜对光线有会聚作用，所以通过凸透镜的光束不可能是发散光束
B 凡是虚像，一定与物体在透镜同侧，且是正立的
C 凡是实像，只能用屏来观察，而不能用眼睛直接观察
D 凸透镜成像时，物距增大，像距一定减小
20.用三块透镜做实验，在物距相同的情况下得到如下数据，可知这三块透镜的焦距关系为（ ）
透镜 像的性质
A 放大 倒立 实像
B 缩小 倒立 实像
C 放大 正立 虚像
A．fAfB>fC C.fC>fA>fB D.fA>fC>fB
21.我市周村航校开展了航空观光旅游项目,小刚同学在乘坐飞机观光时,用携带的镜头焦距为30mm的照相机拍摄张店城区的全景照片,则底片与镜头间的距离应该( )
A 小于30㎜ B 等于30mm C 略大于30mm D 等于60mm
22.五一期间,小明和同学到泰山去游玩,当他为全体同学拍了一张合影后,又想为一位同学拍一张单身照,则他应( )
A 保持照相机与同学间的距离不变,拉长镜头
B 减小照相机与同学间的距离,镜头不动
C 增大照相机与同学间的距离,缩短镜头
D 减小照相机与同学间的距离,拉长镜头
23.小明用一架焦距不变的照相机给小刚拍一张2寸的全身照,小刚在原地不动,小明又要给他拍一张2寸的半身照,正确的操作是( )
A 小明往前移动,并使镜头往里缩 B 小明往前移动,并使镜头往外伸
C 小明往前移动,并增大光圈 D 小明往后移动,并使镜头往外伸
24.老奶奶用放大镜看报纸时,为了看到更大的清晰的像,应( )
A 报纸与眼睛不动,放大镜离报纸远一些
B 报纸与眼睛不动,放大镜离报纸近一些
C 报纸与放大镜不动,眼睛离报纸近一些
D 报纸与放大镜不动,眼睛离报纸远一些
凸透镜成像规律及其应用专题学案答案
（1） 利用凸透镜成像规律判定成像性质
【针对性训练】
1、C 2、D
（2） 焦距大小的判定
【针对性训练】B
（3） 镜的调节问题
【针对性训练】
1、（1）水凸透镜 光屏
（2）按如图所示将蜡烛、水凸透镜、光屏依次放在光具座上，保持大致在同一高度上，调节水凸透镜的位置使蜡烛在光屏上成清晰的像；向水凸透镜中注水，使晶状体变厚，观察光屏上所成蜡烛的像将变得不清晰，将蜡烛向水凸透镜靠近，观察到光屏上会再次出现清晰的像。
2、烛焰、透镜、光屏三者中心不在同一条直线上 倒立、放大的实像
（一）单项选择
1、D 2、B 3、A 4、B 5、A 6、A 7、D 8、C 9、B
（二）理解与应用
1、大 2、正立、放大的虚像 远 30 3、15 正立 4、倒立 放大 投影仪
右 5、乙 6、倒立、缩小、实
（三）实验与探究
1、e a ad cd
2、凸透镜 像 下 大于一倍焦距的 大于二倍焦距的
3、（2）假设：对于焦距为35mm的凸透镜（或焦距较小的凸透镜）当物距大于3m时，物距变化，像距变化非常微小，像的位置几乎不变。
（3）主要的实验步骤：本实验为定性的模拟实验，因此不需严格要求物距在3m以外。本实验三种可能的基本操作如下：
1 在光具座上做实验，选择焦距为5cm的透镜，选10cm、15cm或更大的，物体必须尽可能远离透镜，补正物距远大于2倍焦距。
2 不用光具座，直接在实验室中较大范围内（如2m、3m、3.5m以外）做实验，用墙壁或白纸作光屏。
3 在窗口把凸透镜对准远处某景物，光屏（白纸）在另一侧焦点外附近寻找像。
上述①②两种在室内的操作，必须以发光物体（如烛焰、发光的灯丝）作为待成像物体，在光具座上（或在1米来长的桌上）做实验时，必须有“调节发光物体（烛焰、发光的灯丝）中心、透镜和光屏至同一高度”这一步骤。
作图：图中的发光物体距透镜的距离须远远大于2倍焦距。
F F
（4）延伸研究：（举例）有没有更加高级的“傻瓜”相机？高级“傻瓜”相机也不需手动调焦，原理与小柯的相机一样吗？理由声纳工作原理的高级自动相机是怎样的？高级自动相机可不可以利用遥感技术实现测距、调焦？“傻瓜”相机与人眼的调光原理是否一样？
解析：“傻瓜”不傻。本题主要考查学生处理数据及利用相关信息提出假设的能力。同时考查他们为了验证假设，设计实验方案、进行实验、得出结论的科学探究技能。题中所表现的不满足于课本知识、善于从生活中发现问题、敢于质疑、亲身体验的学习方式和科学精神正是新课程所倡导的。
（四）请仔细阅读下文，按要求回答问题
（1） 倒立
（2） 弯曲程度 像距
（3） C
（4） 适当的缩短用眼的时间；长时间用眼睛要适当休息等
