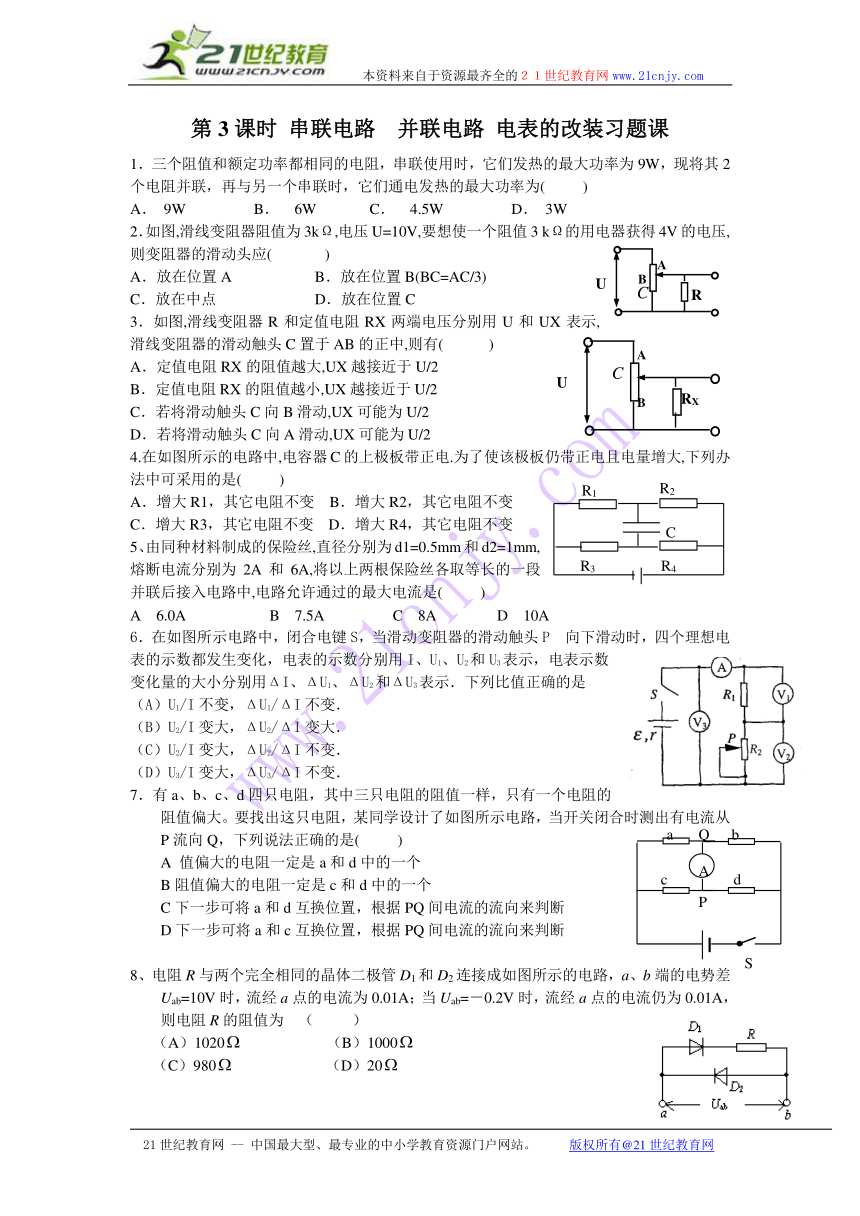

第3课时 串联电路 并联电路 电表的改装习题课
1．三个阻值和额定功率都相同的电阻，串联使用时，它们发热的最大功率为9W，现将其2个电阻并联，再与另一个串联时，它们通电发热的最大功率为( )
A． 9W B． 6W C． 4.5W D． 3W
2．如图,滑线变阻器阻值为3kΩ,电压U=10V,要想使一个阻值3 kΩ的用电器获得4V的电压,则变阻器的滑动头应( )
A．放在位置A B．放在位置B(BC=AC/3)
C．放在中点 D．放在位置C
3．如图,滑线变阻器R和定值电阻RX两端电压分别用U和UX表示,滑线变阻器的滑动触头C置于AB的正中,则有( )
A．定值电阻RX的阻值越大,UX越接近于U/2
B．定值电阻RX的阻值越小,UX越接近于U/2
C．若将滑动触头C向B滑动,UX可能为U/2
D．若将滑动触头C向A滑动,UX可能为U/2
4.在如图所示的电路中,电容器C的上极板带正电.为了使该极板仍带正电且电量增大,下列办法中可采用的是( )
A．增大R1，其它电阻不变 B．增大R2，其它电阻不变
C．增大R3，其它电阻不变 D．增大R4，其它电阻不变
5、由同种材料制成的保险丝,直径分别为d1=0.5mm和d2=1mm,熔断电流分别为2A和6A,将以上两根保险丝各取等长的一段并联后接入电路中,电路允许通过的最大电流是( )
A 6.0A B 7.5A C 8A D 10A
6．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是
（A）U1/I不变，ΔU1/ΔI不变．
（B）U2/I变大，ΔU2/ΔI变大．
（C）U2/I变大，ΔU2/ΔI不变．
（D）U3/I变大，ΔU3/ΔI不变．
7．有a、b、c、d四只电阻，其中三只电阻的阻值一样，只有一个电阻的阻值偏大。要找出这只电阻，某同学设计了如图所示电路，当开关闭合时测出有电流从P流向Q，下列说法正确的是( )
A 值偏大的电阻一定是a和d中的一个
B阻值偏大的电阻一定是c和d中的一个
C下一步可将a和d互换位置，根据PQ间电流的流向来判断
D下一步可将a和c互换位置，根据PQ间电流的流向来判断
8、电阻R与两个完全相同的晶体二极管D1和D2连接成如图所示的电路，a、b端的电势差Uab=10V时，流经a点的电流为0.01A；当Uab=－0.2V时，流经a点的电流仍为0.01A，则电阻R的阻值为 （ ）
（A）1020 （B）1000
（C）980 （D）20
15.一个T型电路如图所示，电路中的电, .另有一测试电源，电动势为100V，内阻忽略不计。则（ ）
A.当cd端短路时，ab之间的等效电阻是40
B. 当ab端短路时，cd之间的等效电阻是40
C. 当ab两端接通测试电源时， cd两端的电压为80 V
D. 当cd两端接通测试电源时， ab两端的电压为80 V
10．将规格为“1kW,200V”和“2kW,200V”的两个用电器串联，接在200伏电源上,则＿＿＿小时消耗一度电，为使两用电器不烧坏两端所加的最大电压为＿＿＿V。
11、如图所示的电路中，R1=10Ω，R2=4Ω，R3=6Ω，R4=3Ω，U=2.4V。在ab间接一只理想电压表，它的读数是 ；如在ab间接一只理想电流表，它的读数是 。
12、一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为 Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为 Ω的电阻。
13. 如图所示的（甲）、（乙）中的小灯泡都相同，（甲）图中电压恒定为6 V，（乙）图中电压恒定为12 V，调节可变电阻R1、R2使四只小灯泡都恰好正常发光（功率相同），这时可变电阻接入电路中的电阻值之比R1∶R2=_______它们消耗的电功率之比P1∶P2=_______.
14．如图所示，UAB=110V，R=20Ω，电流表的示数为0.5A，则未知电阻RX的阻值为多少
15．如图所示的电路中，E＝10V，R1＝4Ω，R2＝6Ω， C＝30μF，电池内阻可忽略。
（1）闭合S，求稳定后通过R1的电流。
（2）然后将开关S断开，求这以后流过R1的总电量。
额定电压(两电机、照明灯) AC220V 50Hz
额定输入功率 2×185W
抽排风量(两电机同时工作) ≥15m3/min
风压(两电机同时工作) ≥300Pa
照明灯 40W
排烟管内径 φ150mm
16、（江苏省九名校2007年第二次联考）抽油烟机是现代厨卫不可缺少的用具，下表是“惠康牌”家用抽油烟机说明书中的主要技术参数表．用多用表测量得其中一只电动机的线圈电阻R=90Ω．若保险丝的熔断电流是保险丝允许通过的电流的1.5倍，启动时电动机当作纯电阻处理，则
(1) 这种抽油烟机保险丝的熔断电流不得低于多少
(2) 两电动机每分钟消耗的电能为多少？
(3) 两电动机每分钟所做的有用功是多少？
(4) 这种油烟机的机械效率是多少？
U
A
B
C
R
U
A
B
C
RX
R1
R2
R3
R4
C
c
P
S
A
a
b
d
Q
A
R
A
B
RX
R
R
R
R
R
R2
R1
C
S
E
