14.3 欧姆定律 课件

课件18张PPT。第十四章

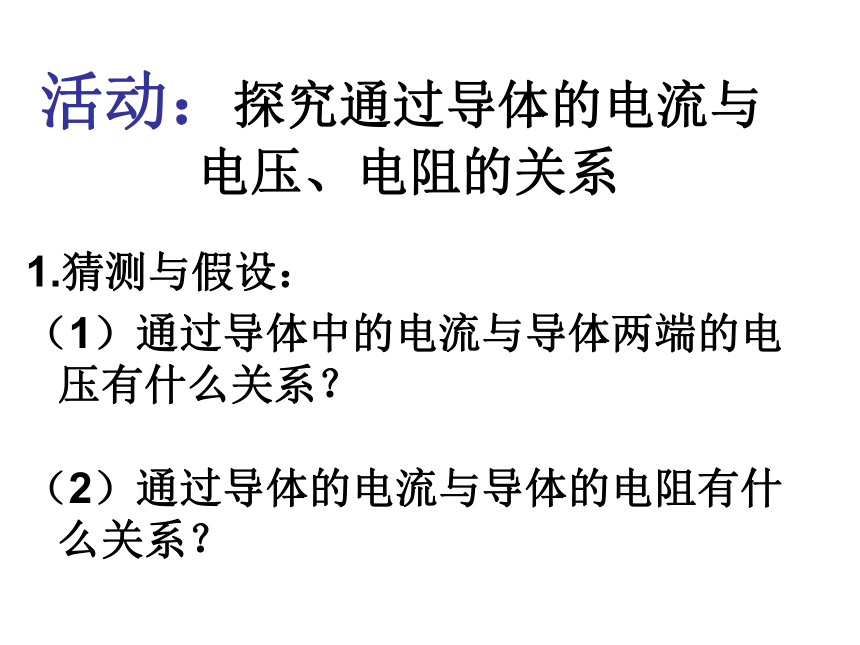

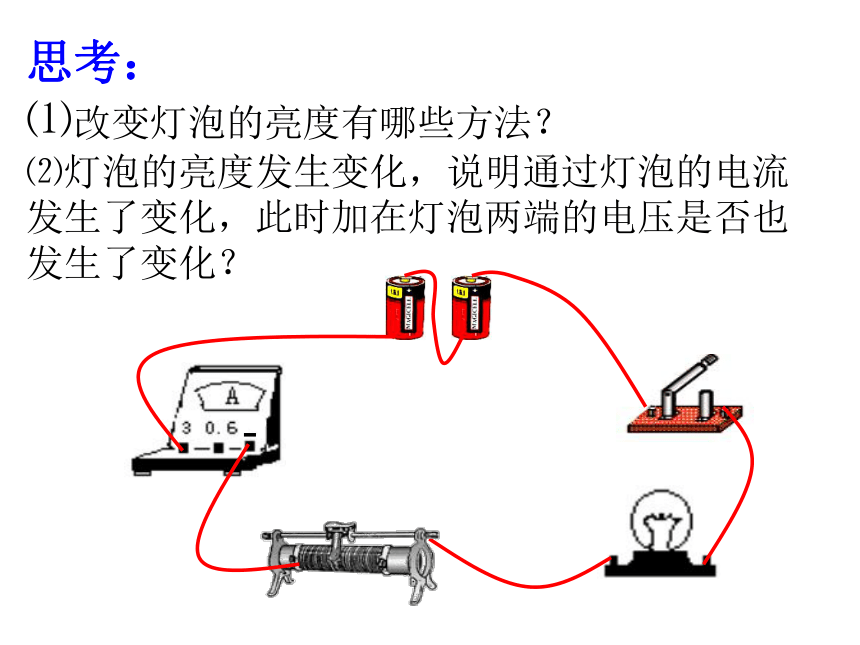

第三节 欧姆定律思考：⑴改变灯泡的亮度有哪些方法？⑵灯泡的亮度发生变化，说明通过灯泡的电流发生了变化，此时加在灯泡两端的电压是否也发生了变化？活动：探究通过导体的电流与　　　电压、电阻的关系1.猜测与假设：
（1）通过导体中的电流与导体两端的电压有什么关系？

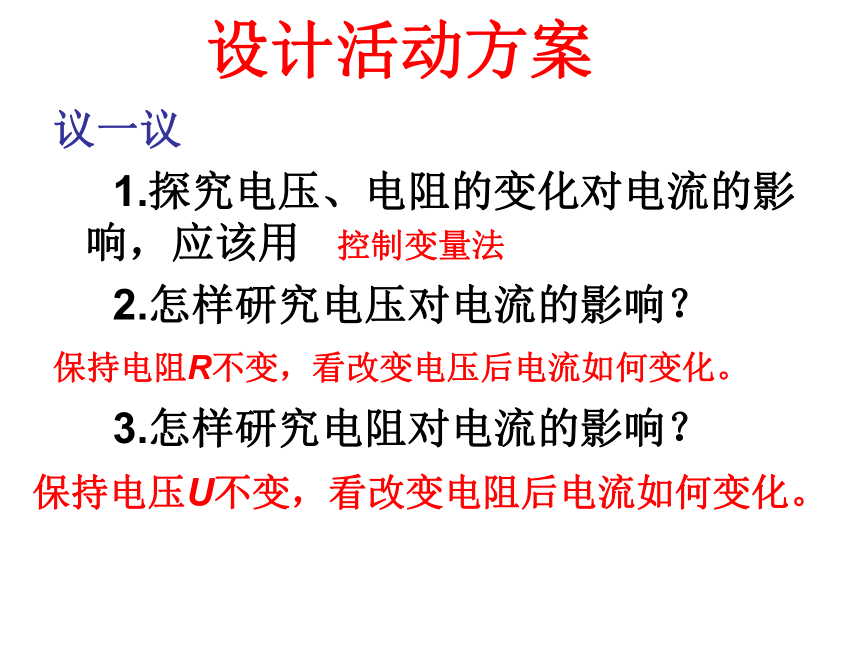

（2）通过导体的电流与导体的电阻有什么关系？设计活动方案议一议
1.探究电压、电阻的变化对电流的影响，应该用
2.怎样研究电压对电流的影响？
3.怎样研究电阻对电流的影响？

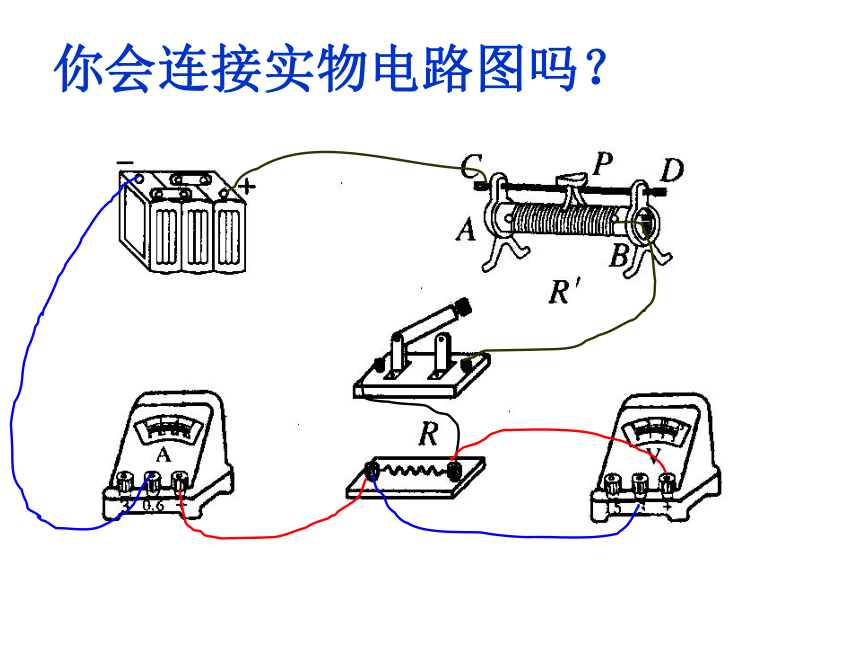

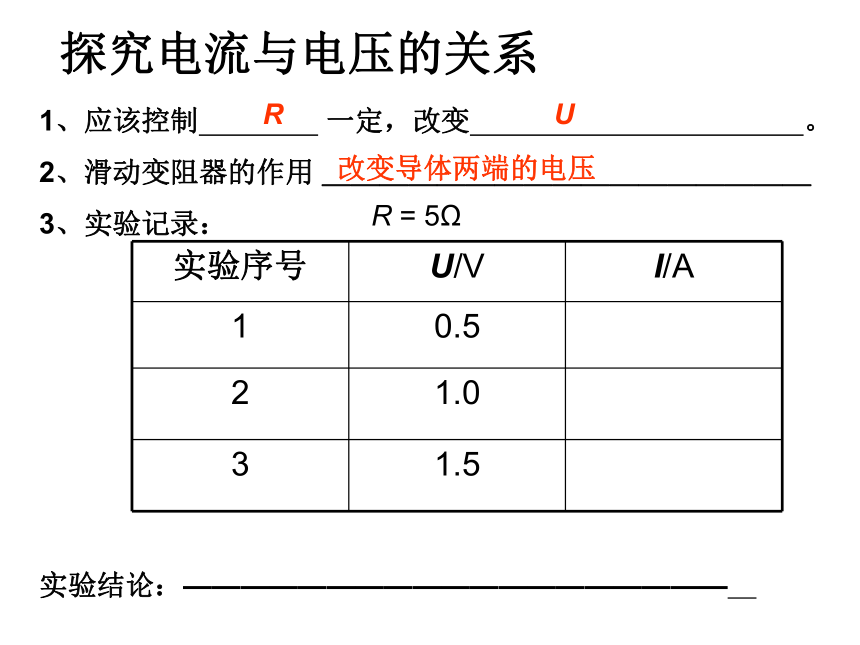

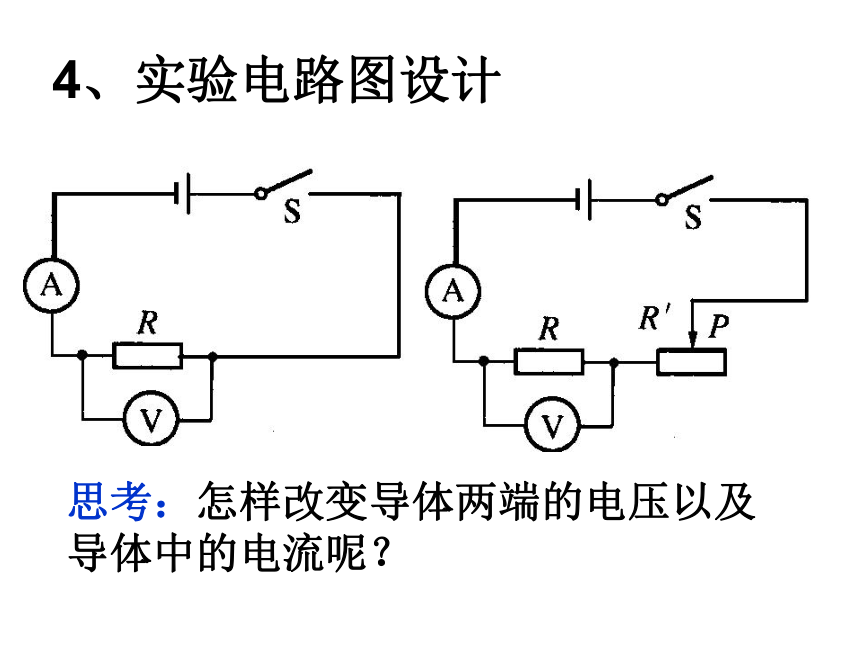

控制变量法保持电阻R不变，看改变电压后电流如何变化。保持电压U不变，看改变电阻后电流如何变化。4、实验电路图设计思考：怎样改变导体两端的电压以及导体中的电流呢？你会连接实物电路图吗？探究电流与电压的关系1、应该控制 一定，改变 。
2、滑动变阻器的作用 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿　
3、实验记录：
实验结论：———————————————————　　　　　　 R = 5ΩRU改变导体两端的电压研究电流与电阻的关系1、应该控制 ＿＿＿＿一定 ，改变＿＿＿＿＿＿＿＿。
2、滑动变阻器的作用 ＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、实验记录：
实验结论： ＿＿＿＿＿＿＿＿＿
U = 1.5VUR保持电阻两端的电压一定实验注意事项1、连结电路的过程中，开关必须处于＿＿状态。
2、在接通电路前，滑动变阻器的滑片要放在＿＿＿＿＿＿＿＿位置。
3、相互协作，分块连接电路，最后拼装。
4、移动滑片时，先观察电压表的示数。
5、读数完毕后，及时断开开关。 断开有效阻值最大信息快递试验数据处理方法也可用图像法：用描点的方法将试验的数据在坐标纸上反映出来。U / V请画出课本第96页图14-12的图线。 导体中的电流跟导体两端的电压成正比,
跟导体的电阻成反比综合以上两个方面的因素,我们得到如下结论：实验结论：　　——欧姆定律 1、当电阻一定时，导体中的电流跟导体
两端的电压成正比 2、当电压一定时，导体中的电流跟导体的电阻成反比.欧姆定律注意：
公式中I 用_____作为单位；U 用_____作为单位；电阻R用_____作为单位。 V?2. 公式中的三个量必须是同一时间、同一段电路上的电流、电压和电阻。
A公式例题1 如图所示，R=10?，电源电压为2V，求通过R的电流为？当电源电压为4V时，通过电阻R的电流又是多少？
思考：本题的解答过程，对你有什么启示？例题2 家庭电路使用的是交流电，当通过人体的电流达到50mA时， 就会导致人呼吸麻痹、心室颤动。人体的电阻在正常情况下约为2k?，请算一算此时加在人体上的电压是多大？人体的安全电压为36V，试估算出允许通过人体的最大电流。44 1、某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源后导体两端的电压为零，此时导体的电阻为_______Ω。2.小明用下图电路研究“电流与电阻的关系”。在连接电路时，开关必须＿＿＿，在开关闭合前，应将滑动变阻器的滑片移到___________（选填“最左端”或“最右端”）；闭合开关，调节滑动变阻器使电压表的示数为6V，当把此时的5Ω电阻换成10 Ω的电阻接入电路，进行实验探究，则下一步应进行的操作是：
__________________________________。断开最右端调节滑动变阻器，使电阻两端的电压仍为6V3.由欧姆定律 可导出变形式 ，对
此表达式，下面说法中正确的是 ( )
A.加在导体两端的电压越大，则导体的电阻越大
B.通过导体的电流越大，则导体的电阻越小
C.导体的电阻是导体本身的一种性质，跟电压、电流无关
D.导线的电阻在电流减小到零时非常大C谢谢各位 再见
