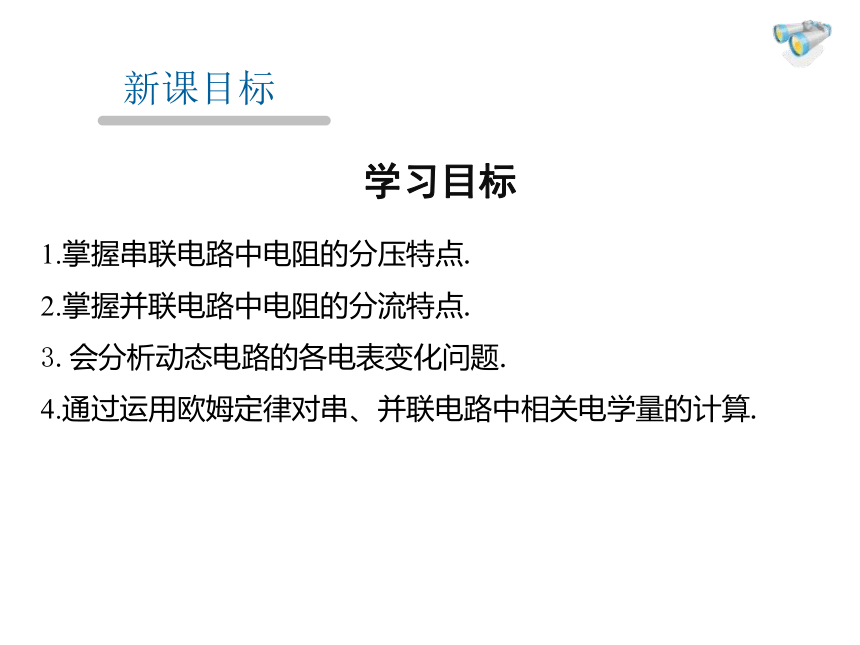

课件31张PPT。 第十七章 欧姆定律 第4节 欧姆定律在串、并联电路中的应用 1.掌握串联电路中电阻的分压特点.
2.掌握并联电路中电阻的分流特点.
3.会分析动态电路的各电表变化问题.

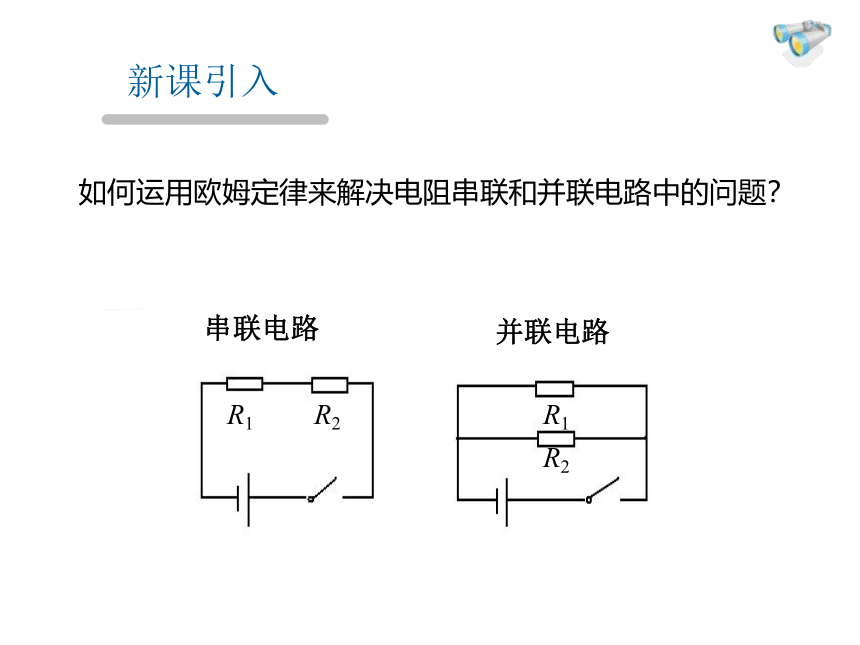

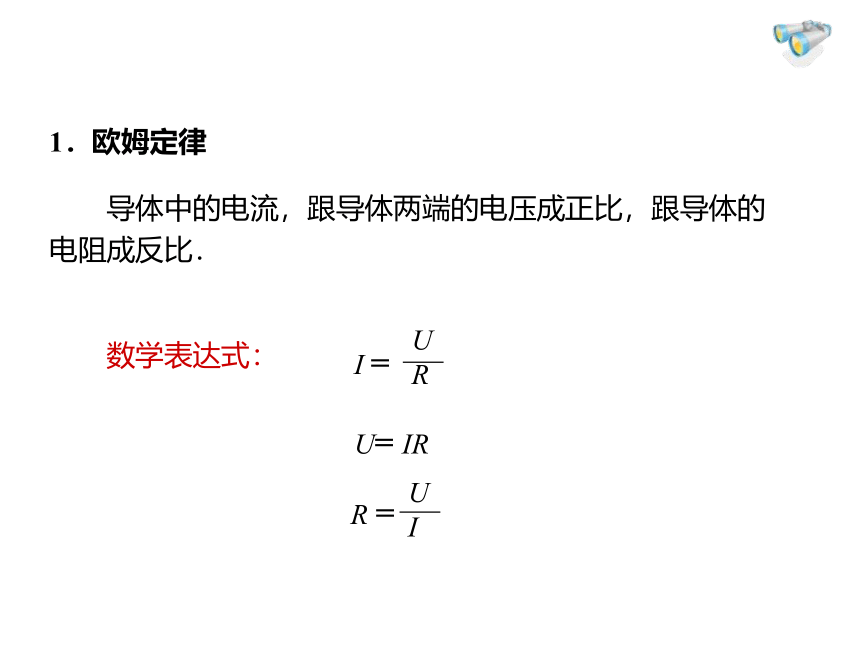

4.通过运用欧姆定律对串、并联电路中相关电学量的计算.学习目标如何运用欧姆定律来解决电阻串联和并联电路中的问题?串联电路并联电路R1R2R1R2  导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.1.欧姆定律  数学表达式:U= IR  (1)串联电路中各处的电流是相等的.

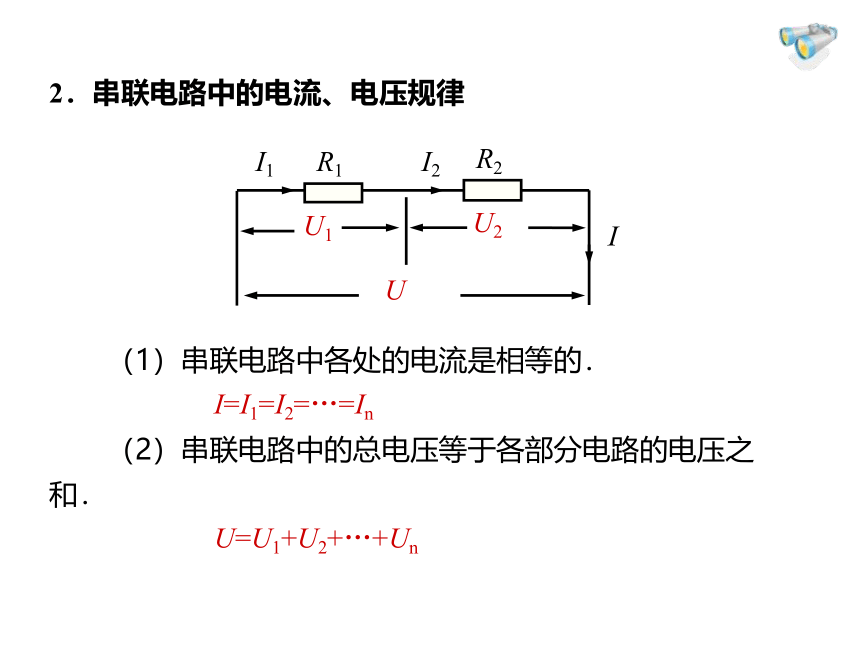

I=I1=I2=…=In
  (2)串联电路中的总电压等于各部分电路的电压之和.

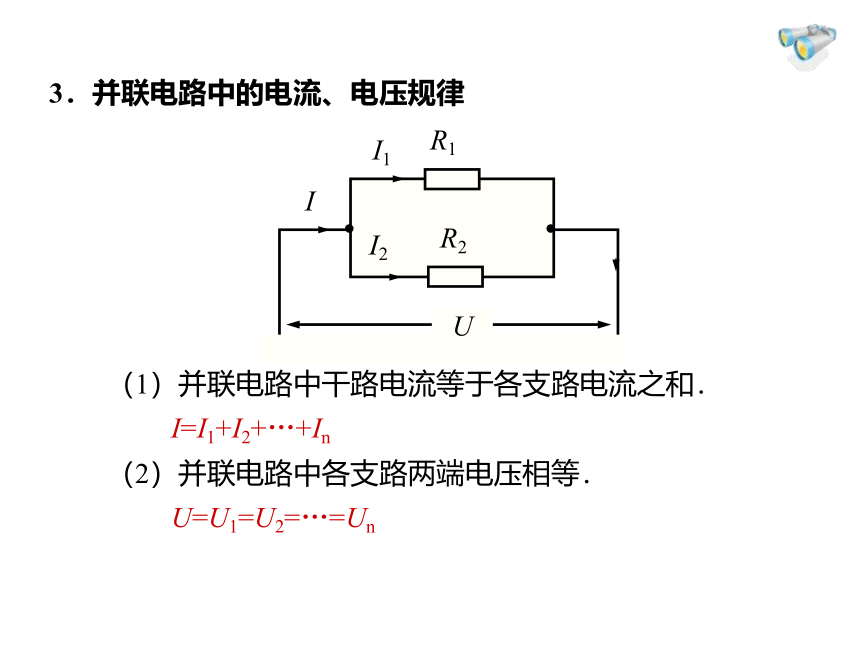

U=U1+U2+…+Un2.串联电路中的电流、电压规律  (1)并联电路中干路电流等于各支路电流之和.
I=I1+I2+…+In
  (2)并联电路中各支路两端电压相等.

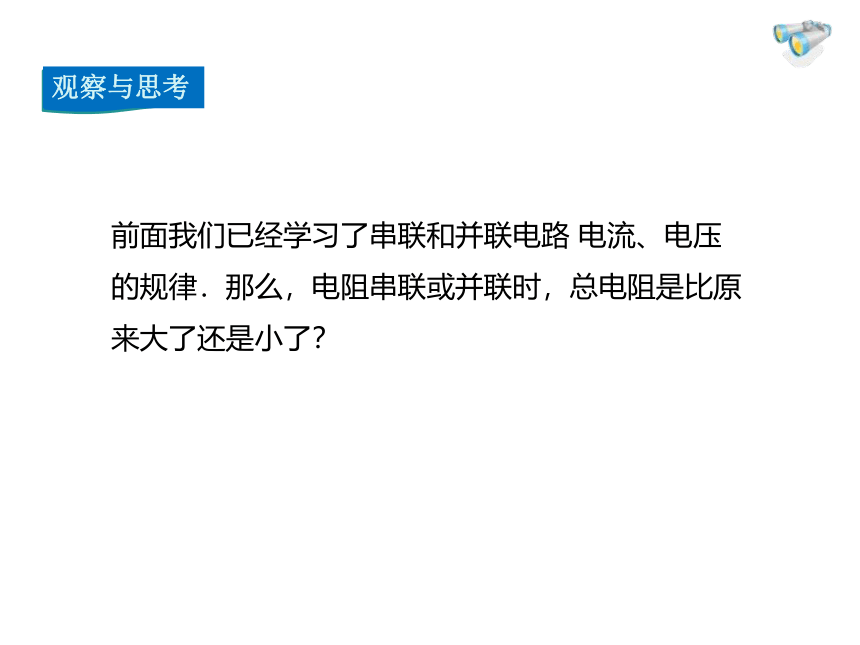

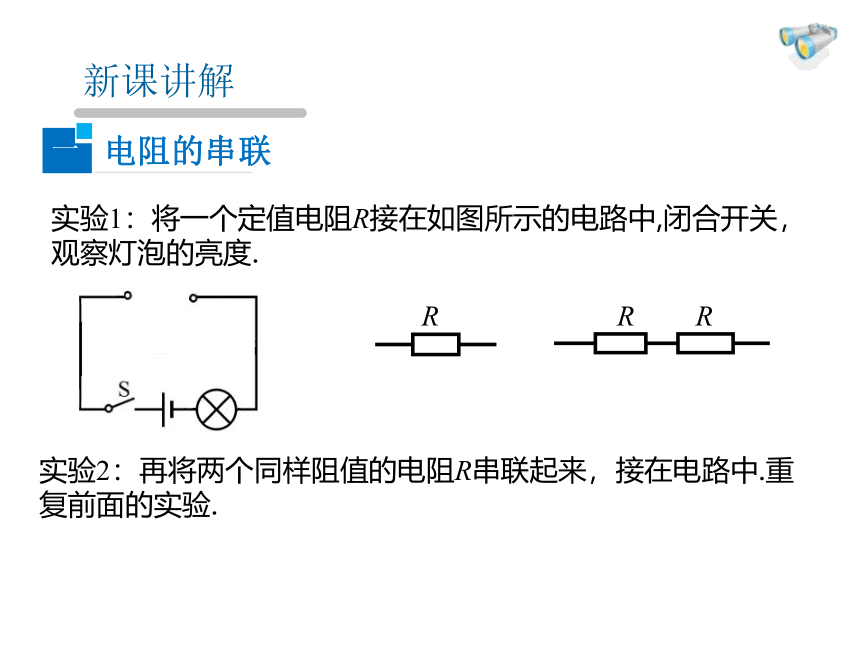

U=U1=U2=…=Un3.并联电路中的电流、电压规律前面我们已经学习了串联和并联电路 电流、电压的规律.那么,电阻串联或并联时,总电阻是比原来大了还是小了?实验1:将一个定值电阻R接在如图所示的电路中,闭合开关,观察灯泡的亮度.实验2:再将两个同样阻值的电阻R串联起来,接在电路中.重复前面的实验.当没有将电阻接入电路中时,灯泡最亮;将一个电阻接入电路中时,灯泡的亮度变暗;将两个电阻接入电路时,灯泡的亮度更暗.

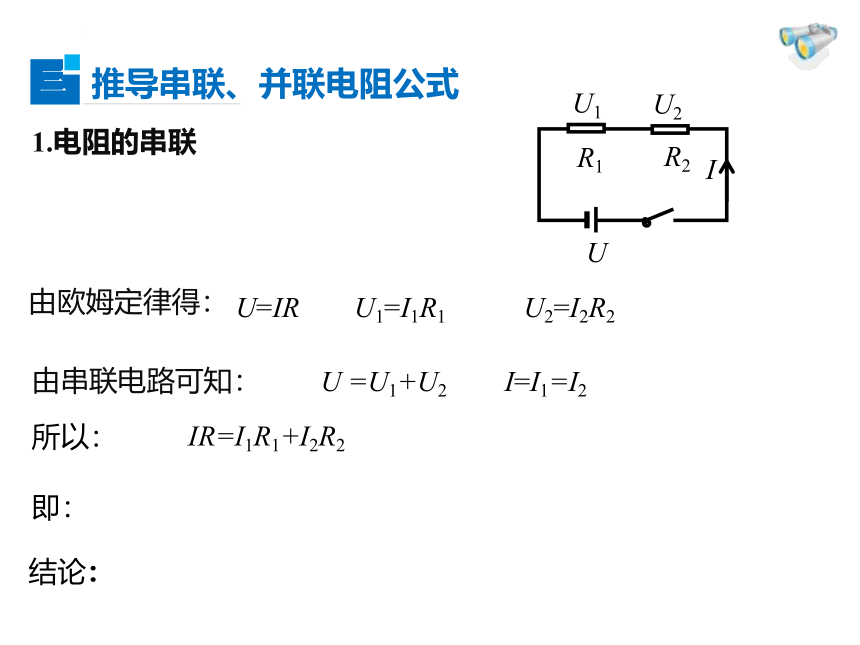

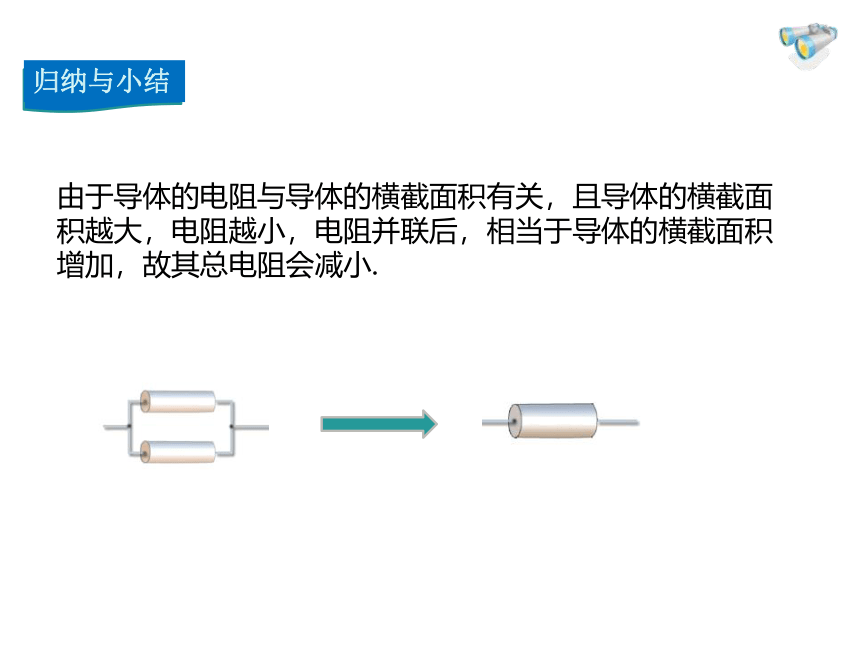

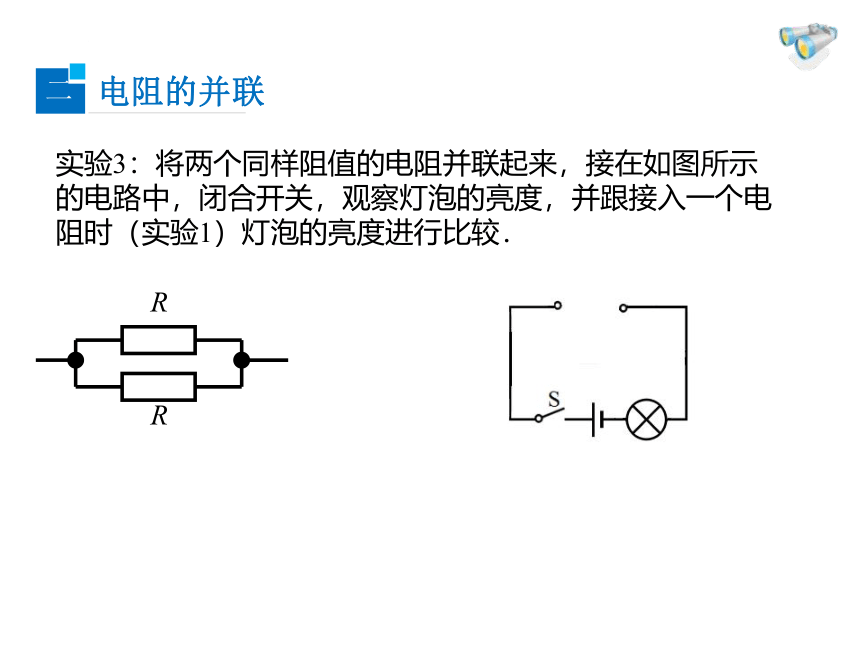

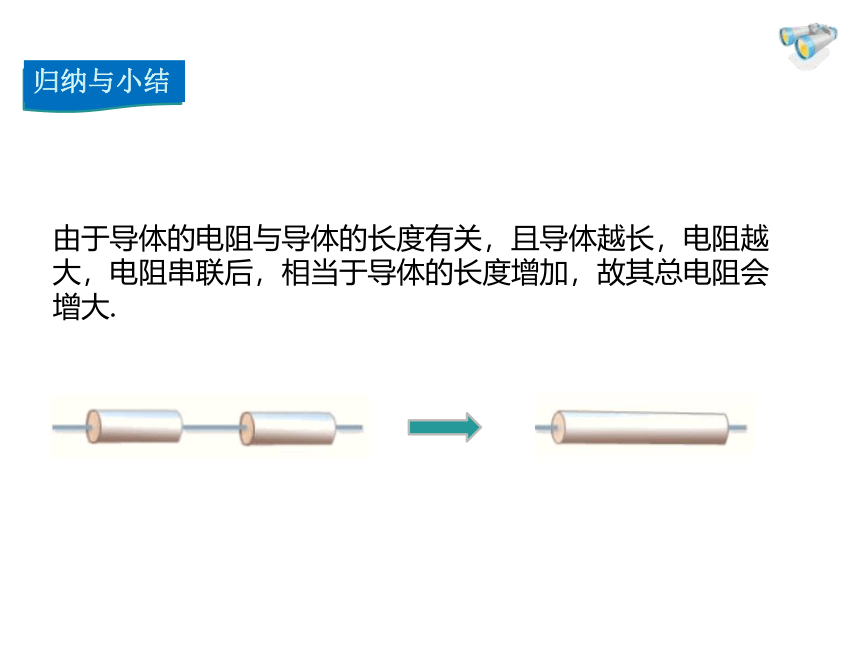

由于导体的电阻与导体的长度有关,且导体越长,电阻越大,电阻串联后,相当于导体的长度增加,故其总电阻会增大.实验3:将两个同样阻值的电阻并联起来,接在如图所示的电路中,闭合开关,观察灯泡的亮度,并跟接入一个电阻时(实验1)灯泡的亮度进行比较.灯泡的亮度比接入一个电阻时更亮.由于导体的电阻与导体的横截面积有关,且导体的横截面积越大,电阻越小,电阻并联后,相当于导体的横截面积增加,故其总电阻会减小.1.电阻的串联 由欧姆定律得:由串联电路可知:所以:即:串联电路的总电阻等于各电阻之和.结论:R=R1+R2(1)电流表为什么必须串联在被测电路中?
(2)测量电流表为什么不能直接接在电源的两端?(1)串联电路中电流处处相等.
(2) 电流表内阻很小.直接接到电源两端时,通过的电流太大,会损坏电流表.2.电阻的并联 由欧姆定律得:由并联电路可知:I=I1+I2 U =U1=U2所以:即:并联电路总电阻的倒数等于各电阻倒数之和.结论:(1)电压表为什么必须并联在被测用电器两端?
(2)电压表为什么能直接测量电源的电压?(1)并联电路中各支路两端电压相等.
(2) 电压表内阻很大.直接接到电源两端时,通过的电流很小,不会损坏电压表.例1 如图所示,已知 I = 4.5 A,I2= 0.9 A,电源电压为 36 V,那么灯 L1 的电阻 R1 多大? 解析: 因为灯L1和灯L2并联 ,
   所以 I = I1 + I2 ;
    I1 = I - I2
= 4.5 A -0.9 A
= 3.6 A
   而 U1 = U2 =U= 36 V  电路图例2 实验室中如果没有电流表,只有电压表.如何测量未知电阻?  因为 Rx 和 R0 串联 ,所以   测电阻的原理  实验步骤  (1)按电路图连接电路,并将电压表指针调零.
  (2)闭合开关 S 测出 Rx 两端电压为 Ux .
  (3)断开开关 S ,将电压表接到 R0 两端,闭合开关测出 R0 两端电压 U0 .
  (4)断开开关整理实验器材.  电路图例3 实验室中如果没有电压表,只有电流表.如何测量未知电阻?  因为Rx和R0并联  测量原理  ∴ IxRx =I0 R0  实验步骤:  (1)将电流表指针调零,按电路图连接电路.
  (2)闭合开关,记录电流表 R0 的电流为 I0 .
  (3)断开开关,将电流表接到 Rx 的支路并记录电流表的示数为 Ix .
  (4)断开开关整理实验器材.R1一定 例4 变阻器的滑片 P 向右移动过程中,三个电表的示数如何变化?分析:____; 示数变大示数变小____; ____. R2 ↑→ R ↑→I↓= I1 ↓ = I2U1 ↓U2 ↑U不变 示数变小例5 如图所示,已知 I =4.5 A,I2 = 0.9 A,电源电压为 36 V,那么灯 L1 的电阻 R1 多大? 解析:
  因为 灯 L1 和灯 L2 并联
  ∴ I = I1 + I2
    I1 = I - I2 = 4.5 A - 0.9 A = 3.6 A
   而 U1 = U2 = U = 36 V  故故障2:电流表和电压表的指针偏转角度很小.判断:①电压表和电流表的量程可能都选择过大;
②电源电压可能过低.故障1:电流表与电压表的指针反向偏转.判断:电流表和电压表的“+”、“-”接线柱接反.做电学实验过程中,若出现下列故障,请帮助分析其中的原因.故障3:电流表指针超过最大值.判断:①量程可能选择过小;
②电路中可能出现短路.故障4:滑动变阻器滑动时,电表示数及灯泡亮度无变化.判断:滑动变阻器没有 “一上一下”连接.故障5:闭合开关,灯泡不亮,电流表、电压表无示数.判断: ①滑动变阻器阻值太大;
②接触不良或灯丝等断开;
③电源等原件可能损坏;故障6:闭合开关,灯泡不亮,电流表几乎无示数,电压表指针明显偏转(或示数等于电源电压).判断:灯泡的灯丝可能断了或灯座与灯泡接触不良.例6 小东同学做测量灯泡电阻实验,连接电路后闭合开关,发现灯不亮,电流表无示数,电压表示数为电源电压.则
故障原因可能有几种?请写出三种灯泡不亮的原因.(1)电压表串联在电路中了;
(2)小灯泡断路;
(3)连接小灯泡两端的导线或接线柱断路.I =I1+I2U =U1+U2U =U1=U2R =R1+R21/R =1/R1+1/R2I = I1 =I2分压电路分流电路I2 1.在“测量小灯泡的电阻”
的实验中,某同学在连接电路时,
不小心将电流表和电压表接错了
位置,如图所示.闭合开关可能
出现的现象是 ( )
A.电流表烧坏,电压表示数为0
B.小灯泡烧坏
C.电流表示数为0,电压表示数为电源电压值
D.电流表示数为0,电压表示数为0 C2.如图所示的电路中,电源电压为 12 V.闭合开关后,电流表的示数为 0.4 A,电压表的示数为 8 V,则电阻 R2 的阻值是 ____Ω.将滑动变阻器 R1 的滑片向右移动,电压表的示数将变____.10大3.在“探究串联电路的电压”实验中,
小涵同学设计了如图所示的电路.
(1)在连接电路中,开关应处于______(选填“闭合”或“断开”)状态.
断开(2)根据如图连接好电路,闭合开关后,她发现两只灯泡都不亮,且电压表示数为 0,若只有 L1或L2中的一处发生故障,则故障是_______(选填“L1断路”“L1短路”或“L2断路”或“L2短路”).
(3)排除故障后,测量一组数据便得出:在串联电路中总电压等于各用电器两端电压之和.其实验存在不合理之处是___________________.一组数据具有偶然性L2断路4.如图所示,R2=20 Ω,电流表的示数为 0.6 A,电压表的示数为12 V.求:
(1)R1的阻值.
  (2)并联电路总电流 I.
  (3)并联电路总电阻 R.解:(1)
  (2)
 I=I1+I2=0.6 A+0.4 A=1 A.
  (3)I2 =  =    = 0.4 A.U
R212 V
30 ΩI1
