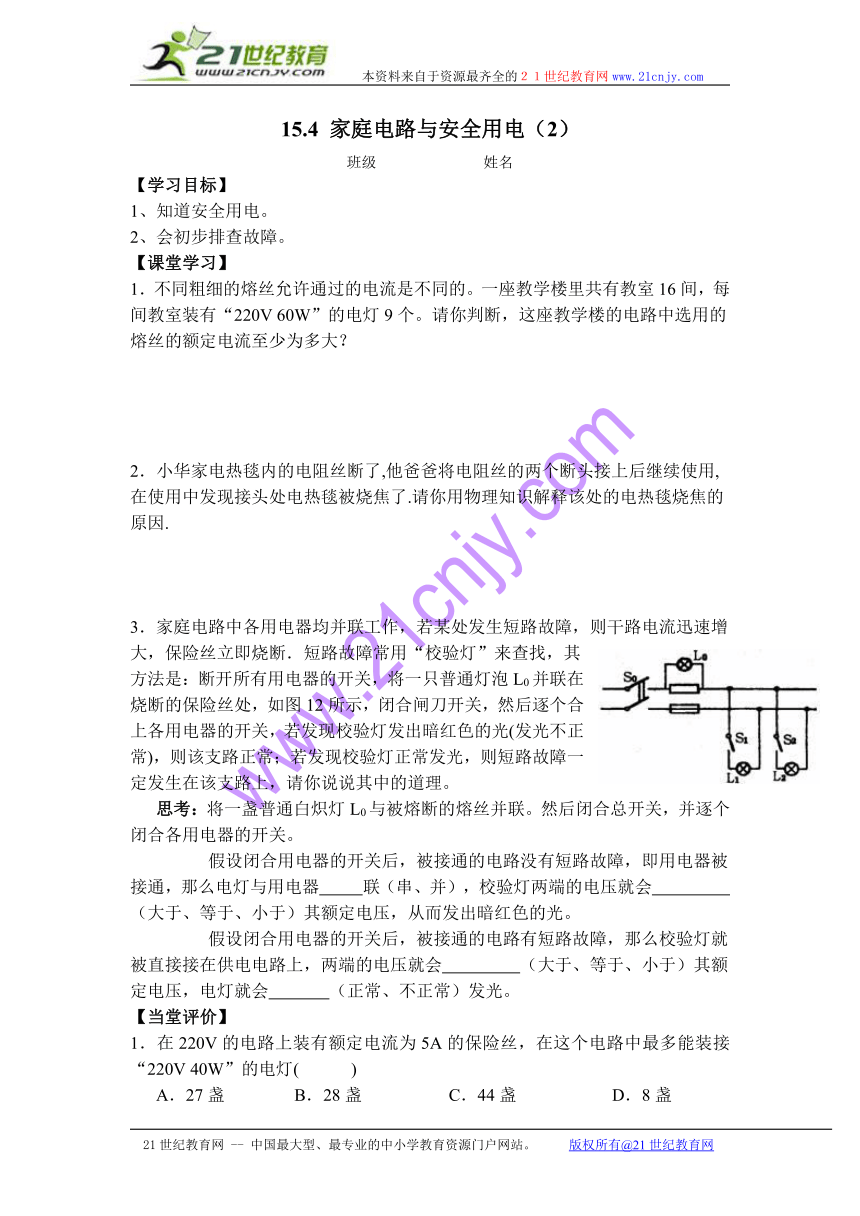

15.4 家庭电路与安全用电（2）
班级 姓名
【学习目标】
1、知道安全用电。
2、会初步排查故障。
【课堂学习】
1．不同粗细的熔丝允许通过的电流是不同的。一座教学楼里共有教室16间，每间教室装有“220V 60W”的电灯9个。请你判断，这座教学楼的电路中选用的熔丝的额定电流至少为多大？
2．小华家电热毯内的电阻丝断了,他爸爸将电阻丝的两个断头接上后继续使用,在使用中发现接头处电热毯被烧焦了.请你用物理知识解释该处的电热毯烧焦的原因.
3．家庭电路中各用电器均并联工作，若某处发生短路故障，则干路电流迅速增大，保险丝立即烧断．短路故障常用“校验灯”来查找，其方法是：断开所有用电器的开关，将一只普通灯泡L0并联在烧断的保险丝处，如图12所示，闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光(发光不正常)，则该支路正常；若发现校验灯正常发光，则短路故障一定发生在该支路上，请你说说其中的道理。
思考：将一盏普通白炽灯L0与被熔断的熔丝并联。然后闭合总开关，并逐个闭合各用电器的开关。
假设闭合用电器的开关后，被接通的电路没有短路故障，即用电器被接通，那么电灯与用电器 联（串、并），校验灯两端的电压就会 （大于、等于、小于）其额定电压，从而发出暗红色的光。
假设闭合用电器的开关后，被接通的电路有短路故障，那么校验灯就被直接接在供电电路上，两端的电压就会 （大于、等于、小于）其额定电压，电灯就会 （正常、不正常）发光。
【当堂评价】
1．在220V的电路上装有额定电流为5A的保险丝，在这个电路中最多能装接“220V 40W”的电灯( )
A．27盏 B．28盏 C．44盏 D．8盏
2．关于保险丝，下列说法正确的是( )
A．电路中有了保险丝就能起到保险作用
B．选用额定电流越小的保险丝，就越安全
C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用。
D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了
3．下列四幅图（图3）中，符合安全用电的是 ( )
4．灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断( )
A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
5．近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将会 (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 (填“大”或“小”)，酿成火灾。
6．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
