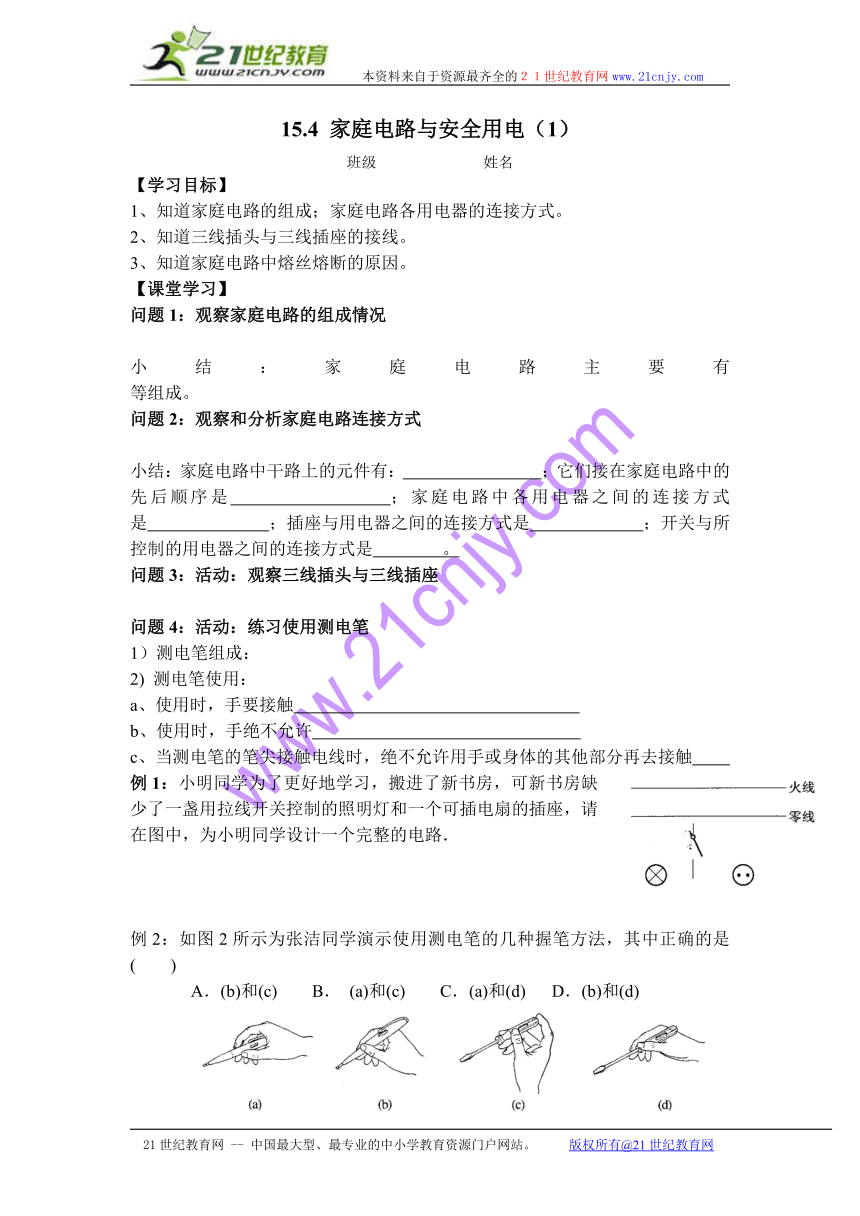

15.4 家庭电路与安全用电（1）
班级 姓名
【学习目标】
1、知道家庭电路的组成；家庭电路各用电器的连接方式。
2、知道三线插头与三线插座的接线。
3、知道家庭电路中熔丝熔断的原因。
【课堂学习】
问题1：观察家庭电路的组成情况
小结：家庭电路主要有 等组成。
问题2：观察和分析家庭电路连接方式
小结：家庭电路中干路上的元件有： ；它们接在家庭电路中的先后顺序是 ；家庭电路中各用电器之间的连接方式是 ；插座与用电器之间的连接方式是 ；开关与所控制的用电器之间的连接方式是 。
问题3：活动：观察三线插头与三线插座
问题4：活动：练习使用测电笔
1）测电笔组成：
2) 测电笔使用：
a、使用时，手要接触
b、使用时，手绝不允许
c、当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触
例1：小明同学为了更好地学习，搬进了新书房，可新书房缺少了一盏用拉线开关控制的照明灯和一个可插电扇的插座，请在图中，为小明同学设计一个完整的电路．
例2：如图2所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是 ( )
A．(b)和(c) B． (a)和(c) C．(a)和(d) D．(b)和(d)
问题5：探究熔丝熔断的原因
熔丝的材料要求：
探究1：P21图15—19
结论：熔丝熔断的原因之一是
探究2：P22图15—20
结论：熔丝熔断的另一原因是
结论1：安装家庭电路中的熔丝时，千万不能用 来代替熔丝，否则起不到保护电路的作用；
2：熔丝越粗，使它熔断的电流 ，因此家庭电路中选择熔丝的要求是
【当堂评价】
1．在家庭电路中从进户线到用电器之间有总开关、电能表和熔断器，它们先后顺序是 ( )
A．熔断器、电能表、总开关 B．总开关、熔断器、电能表
C．电能表、总开关、熔断器 D．电能表、熔断器、总开
2．家庭电路中的开关必须接在 线上，并且开关与电灯是 联的，而电灯与插座是 联的．
3．家庭电路有两根电线，一根叫 线，一根叫 线，它们之间的电压是 V．为了安全，有的家用电器所用的三孔插座还有一根地线，正常情况下，零线和地
线之间的电压为 。所有家用电器 联在电路中，可以保证在正常情况下，每个家用电器的电压都是 V，且一个用电器坏了并不会影响其他用电器的使用．
4．用 可辨别火线和零线，使用时手一定要接触笔尾的 ，笔尖接触 ．如果氖管发光，表明接触的是 ；如果氖管不发光，表明接触的是 ．
5．如图所示的是常用的三孔插座，与1号孔内的接线柱相连的是 线。
6．请将如图所示元件，连接成符合安全用电要求的家庭电路
7．小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”。造成这一现象的原因可能是 ( )
A．台灯的灯丝断了； B．台灯内部短路；
C．台灯的功率过大； D．插座与台灯插头接触不良
8．熔丝的作用是 ．有位同学家的熔丝熔断了，没有新熔丝更换，于是他就用铜丝代替，他这种做法 (选填“对”或“不对”)．
