爱思考的人，往往更容易获得成功的机会。

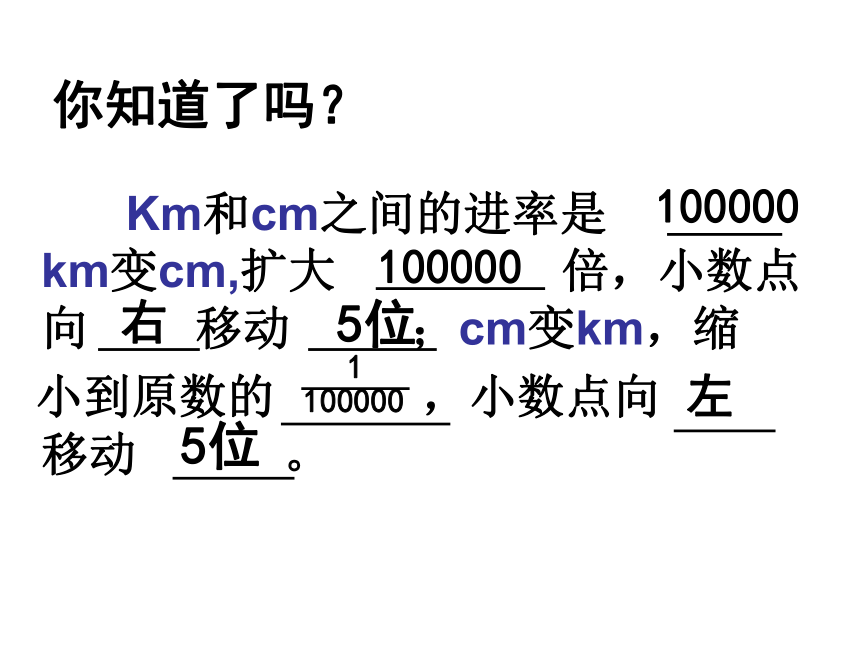

你知道了吗？
Km和cm之间的进率是 km变cm,扩大 倍，小数点向 移动 ；cm变km，缩
小到原数的 ，小数点向 移动 。
100000
100000
右
5位
左
5位
5m=( ) cm
1000cm=( )m
4km=( )m=( ) cm
20km=( )cm
700000cm=( )km
500
10
4000
400000
2000000
7

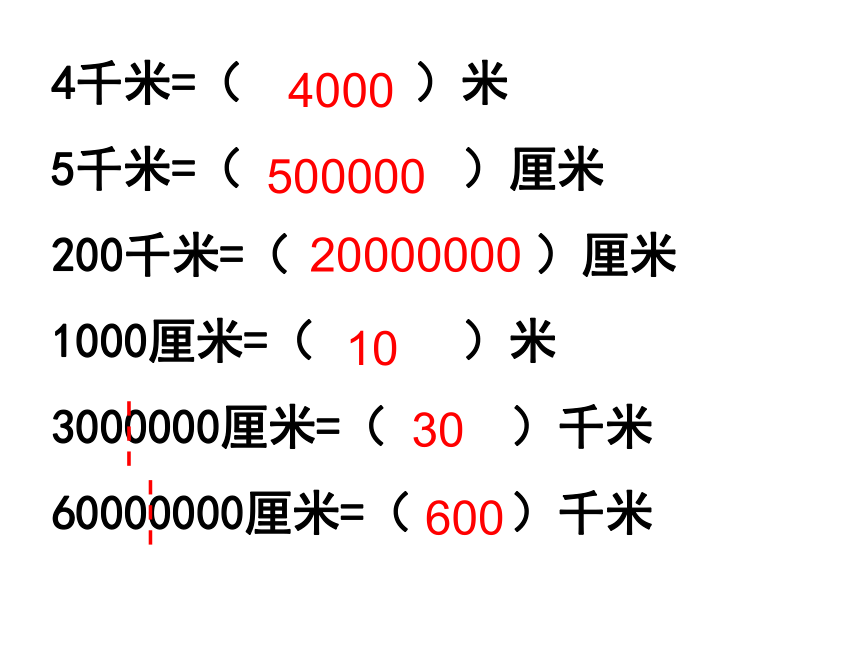

4千米=（ ）米
5千米=（ ）厘米
200千米=（ ）厘米
1000厘米=（ ）米
3000000厘米=（ ）千米
60000000厘米=（ ）千米
4000
500000
20000000
10
30
600
这只蜗牛从上海爬到北京只用了二分钟,为什么?
比例尺

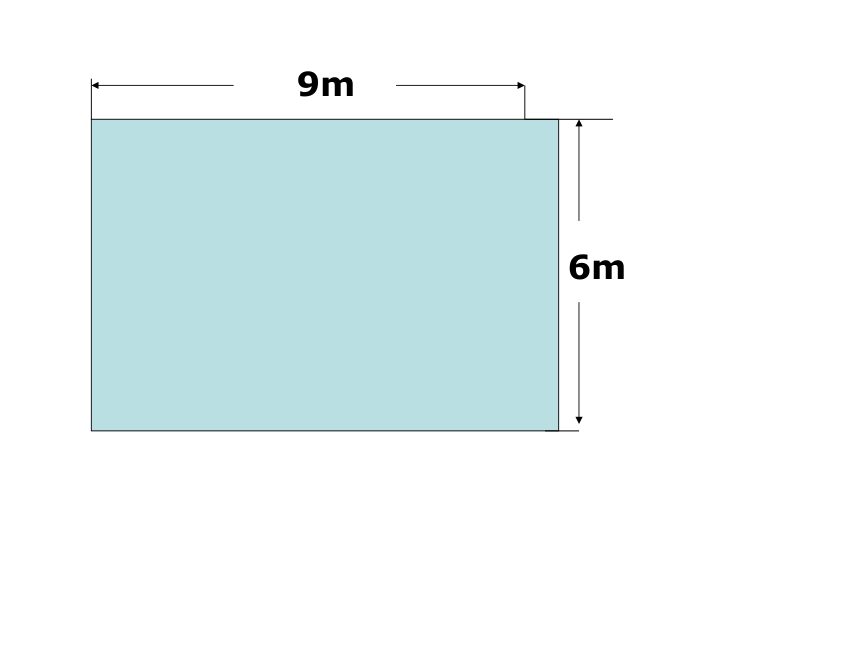

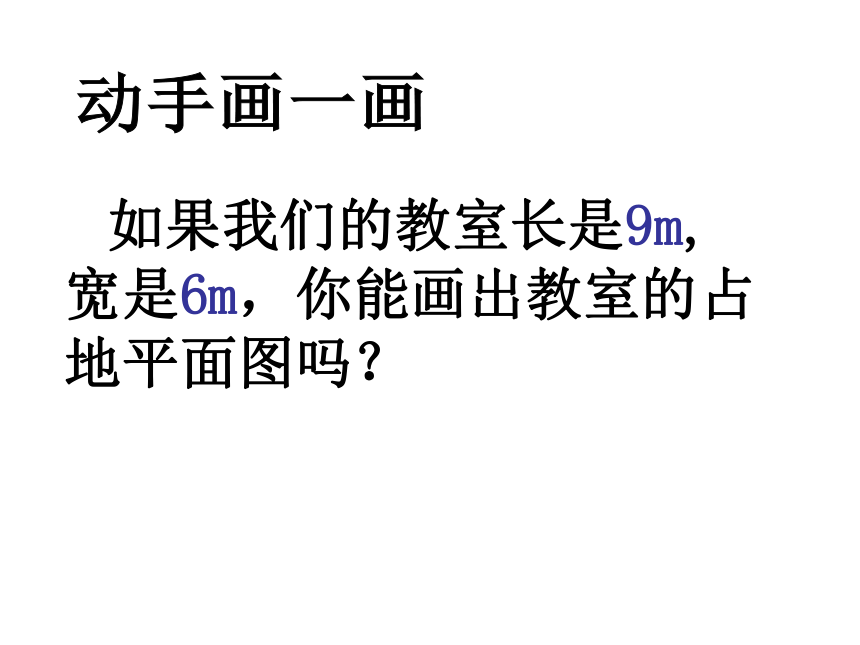

如果我们的教室长是9m,宽是6m，你能画出教室的占地平面图吗？
9m
6m

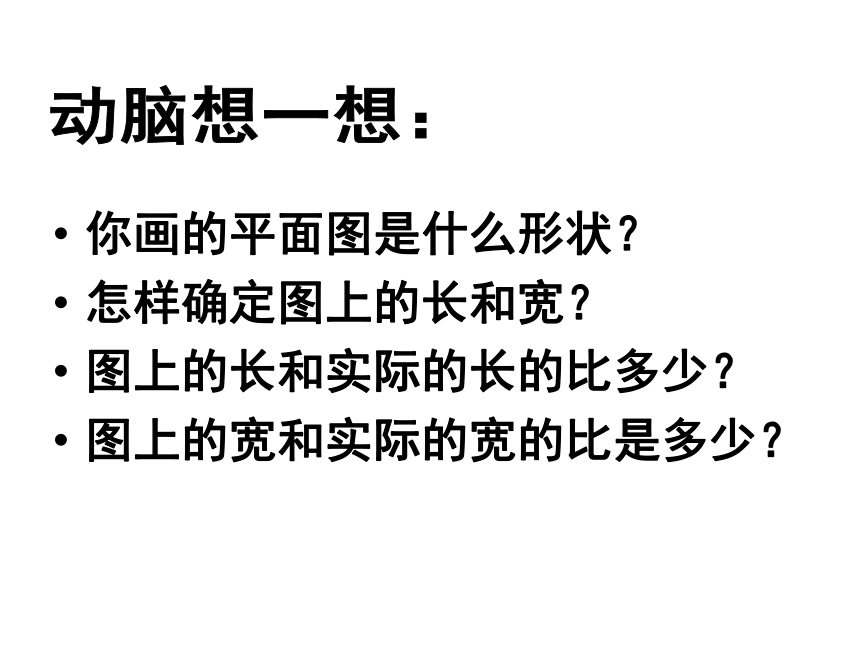

你画的平面图是什么形状？
怎样确定图上的长和宽？
图上的长和实际的长的比多少？
图上的宽和实际的宽的比是多少？

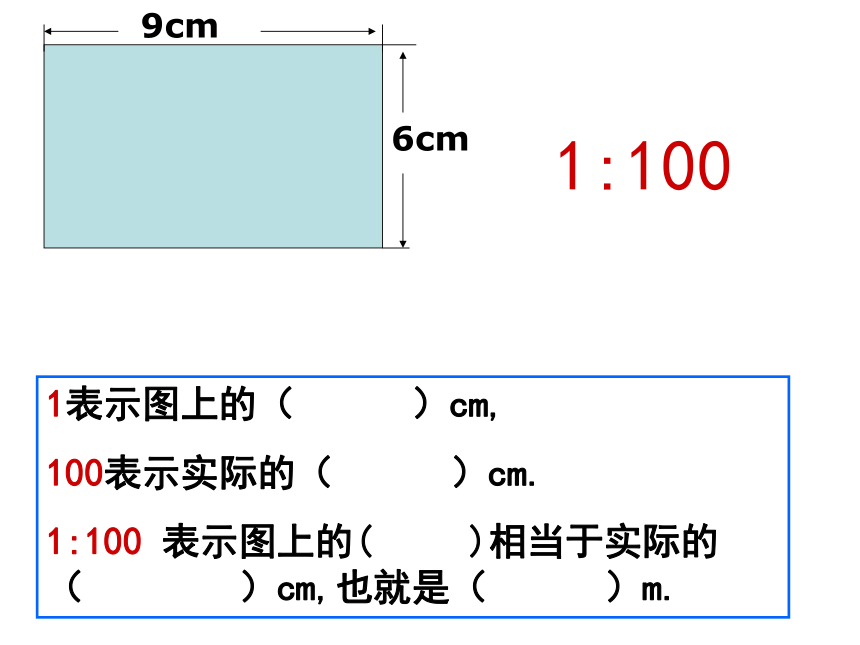

1:100
9cm
6cm
1表示图上的（ ）cm,
100表示实际的（ ）cm.
1:100 表示图上的( )相当于实际的（ ）cm,也就是（ ）m.

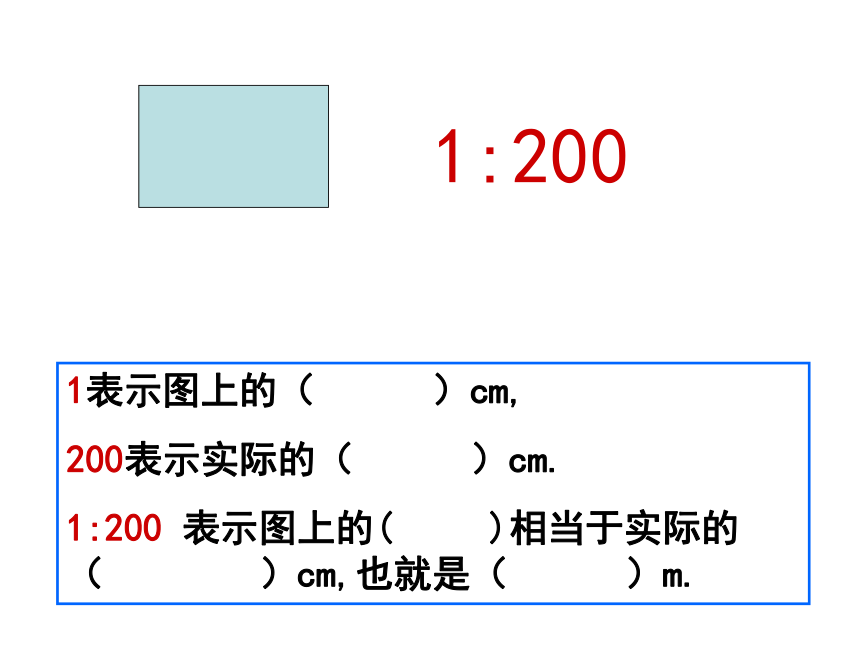

1:200
1表示图上的（ ）cm,
200表示实际的（ ）cm.
1:200 表示图上的( )相当于实际的（ ）cm,也就是（ ）m.

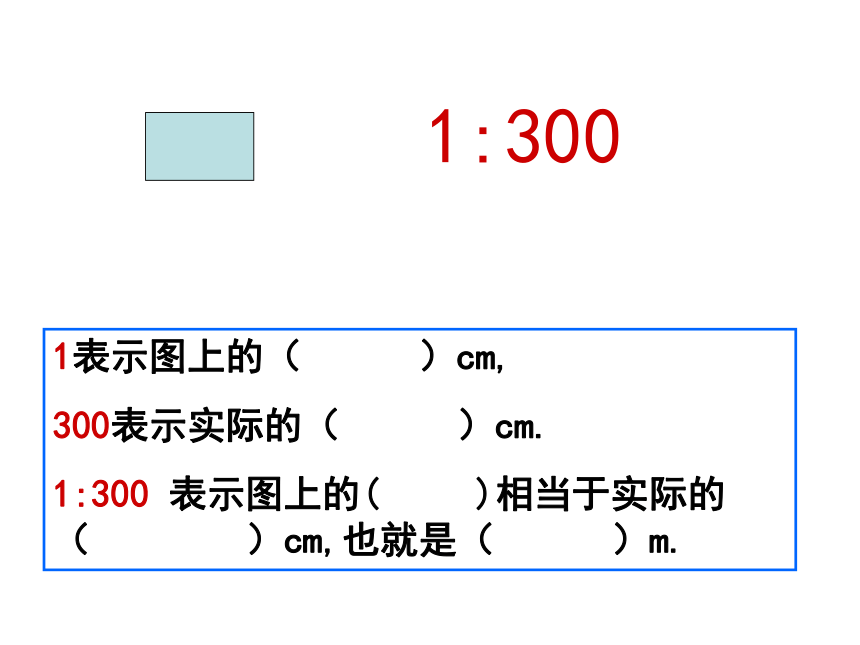

1:300
1表示图上的（ ）cm,
300表示实际的（ ）cm.
1:300 表示图上的( )相当于实际的（ ）cm,也就是（ ）m.
比例尺的意义
一幅图的图上距离和实际距离的比，叫做这幅图的比例尺。
在绘制地图和其他平面图的时候，需要把实际距离按一定的比缩小（或扩大），再画在图纸上。这时，就要确定图上距离和相对应的实际距离的比。
＝比例尺
图上距离
实际距离
图上距离∶实际距离 ＝ 比例尺
（1）比例尺它是一个比，不带计量单位．
（2）求比例尺时，前、后项的单位长度一定要化成同级单位．
（3）为了计算方便，通常把比例尺写成前项或后项 是“1”的比．
友情提示
用图上距离5厘米，表示实际距离300米，这幅图的比例尺。
图上距离：实际距离
=5厘米：300米
=5厘米：30000厘米
=1:6000
0 50Km
比例尺
北京市地图
把图中的线段比例尺改成数值比例尺.
图上距离:实际距离
=1cm:50km
=1cm:5000000cm
=1:5000000
比例尺
2、把数值比例尺 1 : 6000000 转换成线段比例尺。
6000000厘米=60千米
0 60 120 180千米
②线段比例尺：
①数值比例尺：
1︰2000000
或
在一幅学校的平面上，用10 厘米的距离表示实际100米距离。求这幅图的比例尺。
100米 = 10000 厘米
在生产中,有时由于机器零件比较小,需要把实际距离扩大一定的倍数以后,再画在图纸上.
实际
图上
一个cpu零件的长为3厘米,画在纸上的长为18厘米,求这幅图的比例尺。
比例尺
1.定义
2.分类
根据比例尺的
表现形式
依据把实际距离
缩小还是放大
数值比例尺
线段比例尺
缩小比例尺
放大比例尺
★★★易错点是什么？
0的个数不能错！！！
从不同角度解释比例尺的含义。
1 25000
单位“1”的量是（ ）。
实际距离
1
25000
1
占
的
从不同角度解释比例尺的含义。
单位“1”的量是（ ）。
20:1
( ) 是 ( )的 20倍 ，
（ ）:（ ）=
20
1
图上距离
实际距离
实际距离
20:1
辨析题
（1）所有的比例尺的前项都是1。（ ）
（2）比例尺就是实际距离与图上距离的比。（ ）
（3）比例尺不同，所绘制的同一个物体的平面图的大小就不同。（ ）
√
X
X
东莞
香港
4.2厘米
东莞到香港的实际距离是105千米，求这幅地图的比例尺。
图上1厘米表示实际距离20千米
你能将它改写成数值比例尺吗?
1:2000000
X
X
√
X
选择
（1）用图上距离5厘米，表示实际距离200米，这幅图的比例尺是（ ）。
A、5：200 B、 C、5：20000 D、1：4000厘米
（2）长4厘米的零件，画在图纸上是40毫米，这幅图的比例尺是（ ）。
A、1：10 B、10：1 C、1：1
D、1
B
C
聪明题
用1：10 ， 1：60 ， 10：1， 20：1这四种比例尺画同一种物体，哪一种比例尺绘制的图比较大？
20：1
