3.6 电能（第3课时）练习

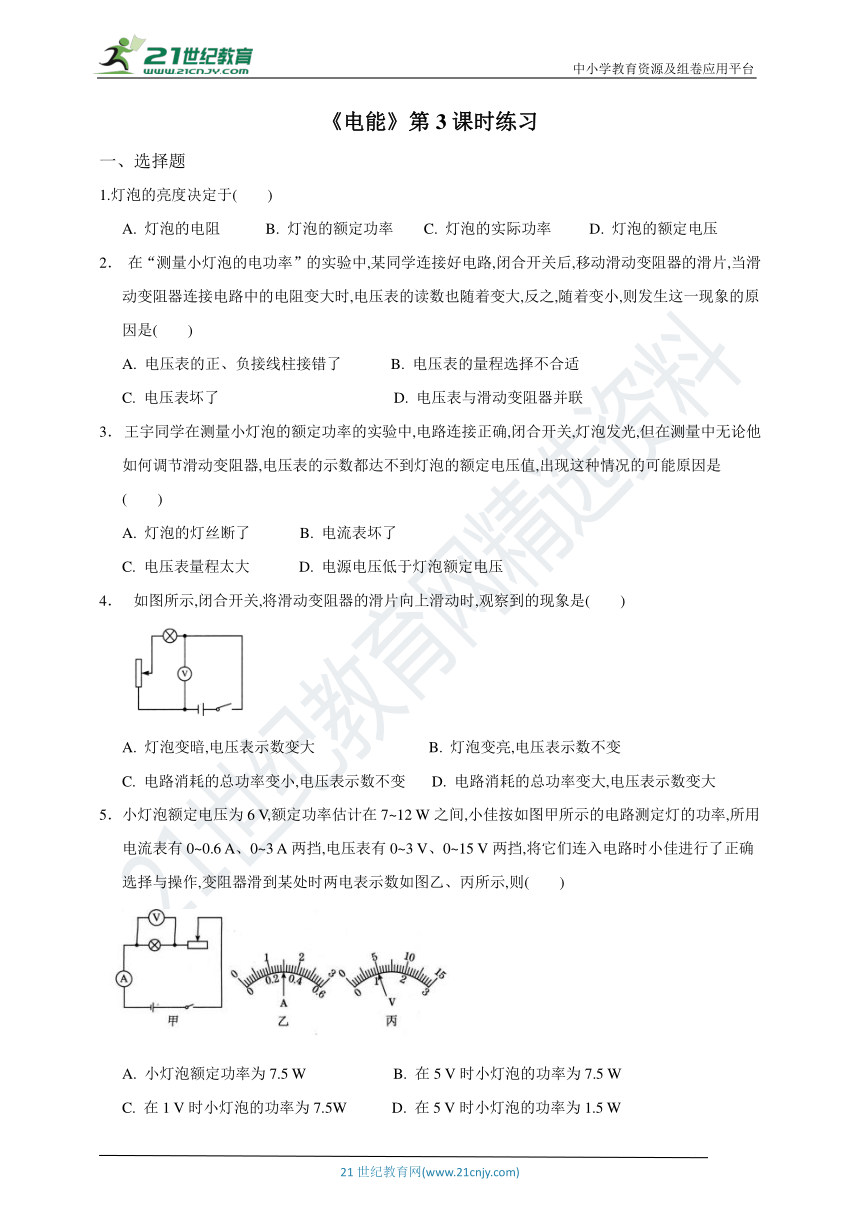

《电能》第3课时练习
选择题
1.灯泡的亮度决定于(　　)
A. 灯泡的电阻?????????? B. 灯泡的额定功率????????C. 灯泡的实际功率??????????D. 灯泡的额定电压??????
2． 在“测量小灯泡的电功率”的实验中,某同学连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器连接电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是(　　)
A. 电压表的正、负接线柱接错了?????????????B. 电压表的量程选择不合适?????????????
C. 电压表坏了?????????????????????????????????????????? D. 电压表与滑动变阻器并联?????
3． 王宇同学在测量小灯泡的额定功率的实验中,电路连接正确,闭合开关,灯泡发光,但在测量中无论他如何调节滑动变阻器,电压表的示数都达不到灯泡的额定电压值,出现这种情况的可能原因是(　　)
A. 灯泡的灯丝断了?????????????B. 电流表坏了?????????????
C. 电压表量程太大?????????????D. 电源电压低于灯泡额定电压?????????????
4．???如图所示,闭合开关,将滑动变阻器的滑片向上滑动时,观察到的现象是(　　)
?
A. 灯泡变暗,电压表示数变大?????????????? B. 灯泡变亮,电压表示数不变?????????????
C. 电路消耗的总功率变小,电压表示数不变???????D. 电路消耗的总功率变大,电压表示数变大??????????
5．小灯泡额定电压为6?V,额定功率估计在7~12?W之间,小佳按如图甲所示的电路测定灯的功率,所用电流表有0~0.6?A、0~3?A两挡,电压表有0~3?V、0~15?V两挡,将它们连入电路时小佳进行了正确选择与操作,变阻器滑到某处时两电表示数如图乙、丙所示,则(　　)
?
A. 小灯泡额定功率为7.5?W?????????? ???B. 在5?V时小灯泡的功率为7.5?W?????????????
C. 在1?V时小灯泡的功率为7.5W????????????D. 在5?V时小灯泡的功率为1.5?W?????????

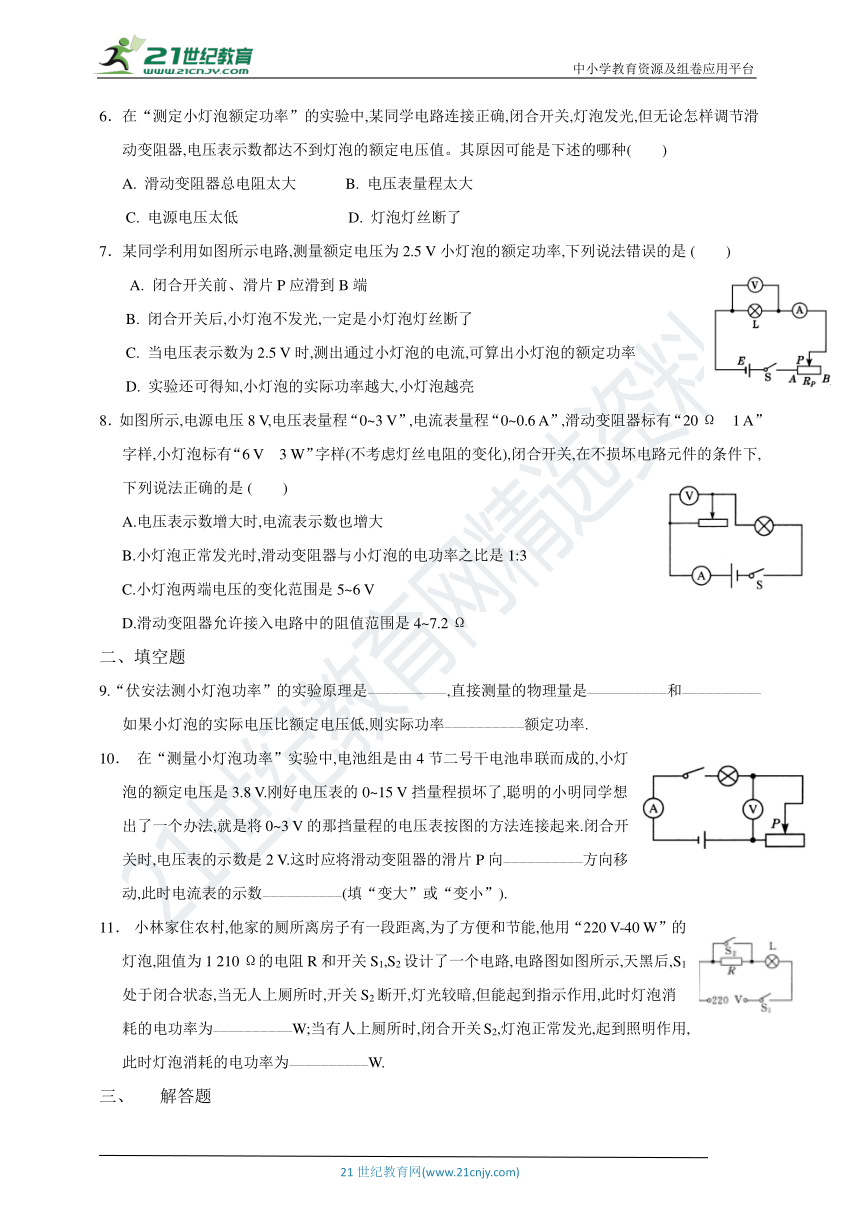

6．在“测定小灯泡额定功率”的实验中,某同学电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表示数都达不到灯泡的额定电压值。其原因可能是下述的哪种(　　)
A. 滑动变阻器总电阻太大?????????????B. 电压表量程太大?????????????
?C. 电源电压太低??????????????????????????? D. 灯泡灯丝断了???????
7．某同学利用如图所示电路,测量额定电压为2.5?V小灯泡的额定功率,下列说法错误的是?(　　)?
A. 闭合开关前、滑片P应滑到B端?????????????
?B. 闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了?????????????
?C. 当电压表示数为2.5?V时,测出通过小灯泡的电流,可算出小灯泡的额定功率?????????????
?D. 实验还可得知,小灯泡的实际功率越大,小灯泡越亮????????????
8．如图所示,电源电压8?V,电压表量程“0~3?V”,电流表量程“0~0.6?A”,滑动变阻器标有“20?Ω　1?A”字样,小灯泡标有“6?V　3?W”字样(不考虑灯丝电阻的变化),闭合开关,在不损坏电路元件的条件下,下列说法正确的是?(　　)?
A.电压表示数增大时,电流表示数也增大
B.小灯泡正常发光时,滑动变阻器与小灯泡的电功率之比是1:3
C.小灯泡两端电压的变化范围是5~6?V
D.滑动变阻器允许接入电路中的阻值范围是4~7.2?Ω
二、填空题
9.“伏安法测小灯泡功率”的实验原理是——————————,直接测量的物理量是——————————和——————————如果小灯泡的实际电压比额定电压低,则实际功率——————————额定功率.
10． 在“测量小灯泡功率”实验中,电池组是由4节二号干电池串联而成的,小灯泡的额定电压是3.8?V.刚好电压表的0~15?V挡量程损坏了,聪明的小明同学想出了一个办法,就是将0~3?V的那挡量程的电压表按图的方法连接起来.闭合开关时,电压表的示数是2?V.这时应将滑动变阻器的滑片P向——————————方向移动,此时电流表的示数——————————(填“变大”或“变小”).
小林家住农村,他家的厕所离房子有一段距离,为了方便和节能,他用“220?V-40?W”的灯泡,阻值为1?210?Ω的电阻R和开关S1,S2设计了一个电路,电路图如图所示,天黑后,S1处于闭合状态,当无人上厕所时,开关S2断开,灯光较暗,但能起到指示作用,此时灯泡消耗的电功率为——————————W;当有人上厕所时,闭合开关S2,灯泡正常发光,起到照明作用,此时灯泡消耗的电功率为——————————W.?
解答题

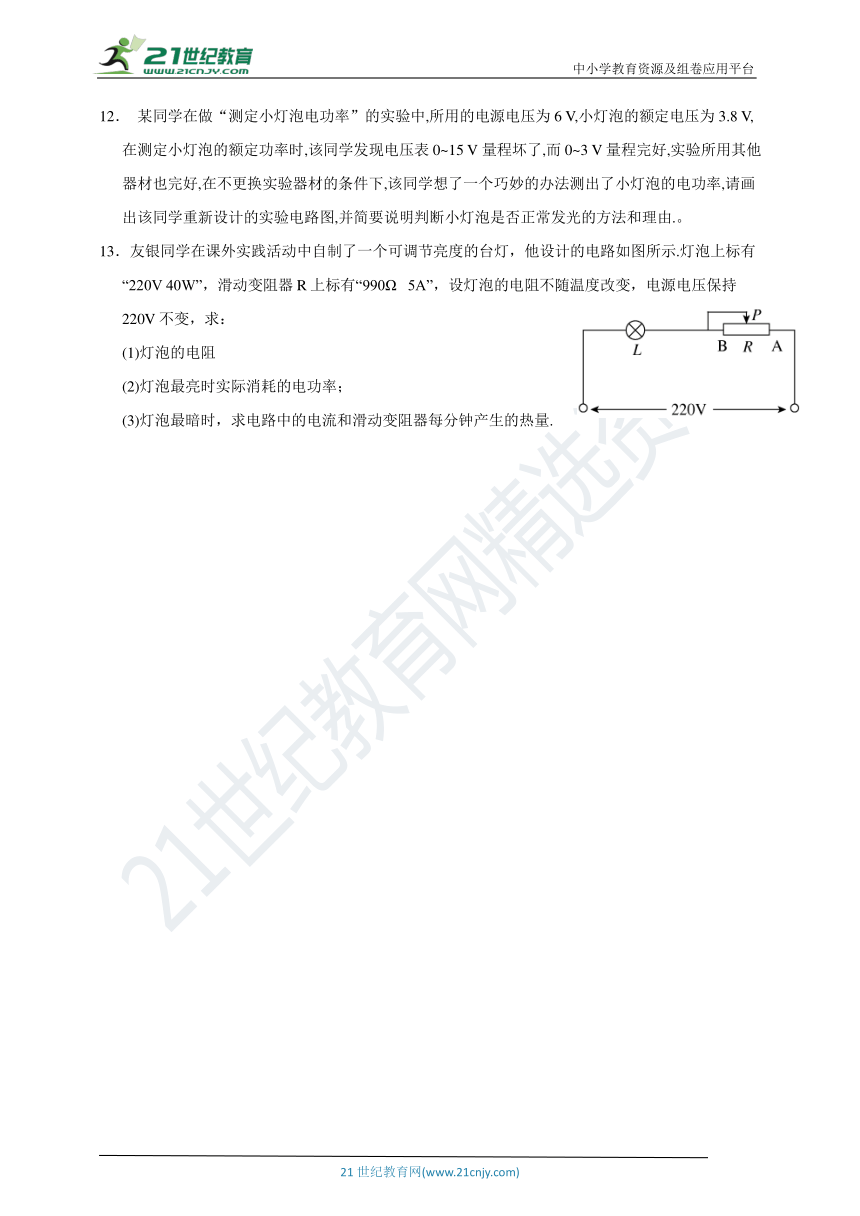

12． 某同学在做“测定小灯泡电功率”的实验中,所用的电源电压为6?V,小灯泡的额定电压为3.8?V,在测定小灯泡的额定功率时,该同学发现电压表0~15?V量程坏了,而0~3?V量程完好,实验所用其他器材也完好,在不更换实验器材的条件下,该同学想了一个巧妙的办法测出了小灯泡的电功率,请画出该同学重新设计的实验电路图,并简要说明判断小灯泡是否正常发光的方法和理由.。
13．友银同学在课外实践活动中自制了一个可调节亮度的台灯，他设计的电路如图所示.灯泡上标有“220V?40W”，滑动变阻器R上标有“990Ω???5A”，设灯泡的电阻不随温度改变，电源电压保持220V不变，求：
(1)灯泡的电阻
(2)灯泡最亮时实际消耗的电功率；
(3)灯泡最暗时，求电路中的电流和滑动变阻器每分钟产生的热量.

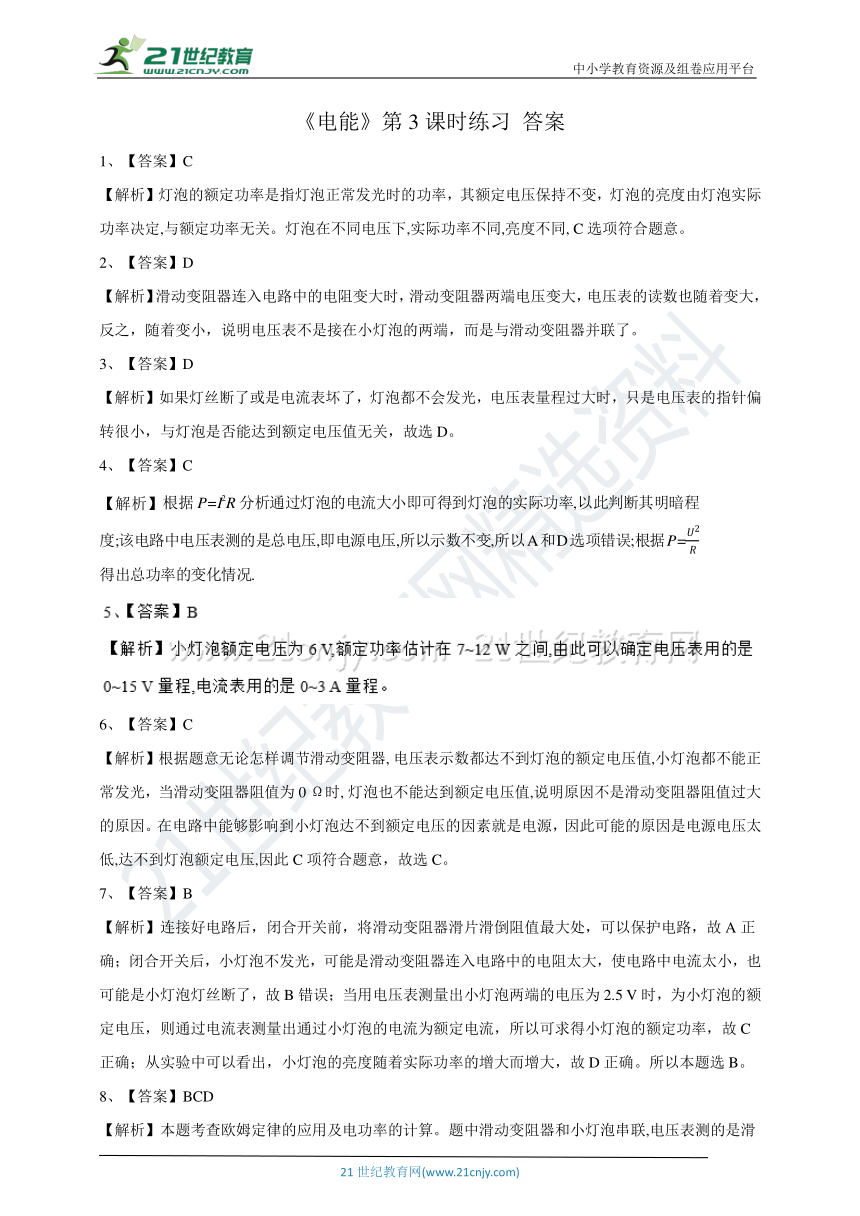

《电能》第3课时练习 答案
1、【答案】C
【解析】灯泡的额定功率是指灯泡正常发光时的功率，其额定电压保持不变，灯泡的亮度由灯泡实际功率决定,与额定功率无关。灯泡在不同电压下,实际功率不同,亮度不同,?C选项符合题意。
2、【答案】D
【解析】滑动变阻器连入电路中的电阻变大时，滑动变阻器两端电压变大，电压表的读数也随着变大，反之，随着变小，说明电压表不是接在小灯泡的两端，而是与滑动变阻器并联了。
3、【答案】D
【解析】如果灯丝断了或是电流表坏了，灯泡都不会发光，电压表量程过大时，只是电压表的指针偏转很小，与灯泡是否能达到额定电压值无关，故选D。
【答案】C
6、【答案】C
【解析】根据题意无论怎样调节滑动变阻器,?电压表示数都达不到灯泡的额定电压值,小灯泡都不能正常发光，当滑动变阻器阻值为0?Ω时,?灯泡也不能达到额定电压值,说明原因不是滑动变阻器阻值过大的原因。在电路中能够影响到小灯泡达不到额定电压的因素就是电源，因此可能的原因是电源电压太低,达不到灯泡额定电压,因此C项符合题意，故选C。
7、【答案】B
【解析】连接好电路后，闭合开关前，将滑动变阻器滑片滑倒阻值最大处，可以保护电路，故A正确；闭合开关后，小灯泡不发光，可能是滑动变阻器连入电路中的电阻太大，使电路中电流太小，也可能是小灯泡灯丝断了，故B错误；当用电压表测量出小灯泡两端的电压为2.5?V时，为小灯泡的额定电压，则通过电流表测量出通过小灯泡的电流为额定电流，所以可求得小灯泡的额定功率，故C正确；从实验中可以看出，小灯泡的亮度随着实际功率的增大而增大，故D正确。所以本题选B。
8、【答案】BCD
【解析】本题考查欧姆定律的应用及电功率的计算。题中滑动变阻器和小灯泡串联,电压表测的是滑动变阻器两端的电压。电压表示数变大,说明滑动变阻器连入电路的阻值变大，根据串联电路分压的特点,在电源电压不变的情况下，小灯泡两端电压变小,因不考虑灯丝电阻变化,根据欧姆定律
9、【答案】P=UI;电流;电压;小于
10、【答案】右;变小
【解析】灯泡两端电压等于额定电压时,灯泡正常发光;根据串联电路电压与电阻成正比可以确定滑动变阻器滑片向右移动;当电源电压一定时,电路电流和电路电阻成反比.
11、【答案】10　40
【答案】?电路图如图所示.?
?把电压表并联在滑动变阻器两端,根据串联电路的特点知,当电压表示数为2.2?V时,灯正常发光.
13、【答案】小灯泡的电阻：
【答案】小灯泡与滑动变阻器串联，当滑片P在A端时滑动变阻器阻值为0，灯泡最亮，此时灯正常发光：
