3.6 电能（第4课时） 练习

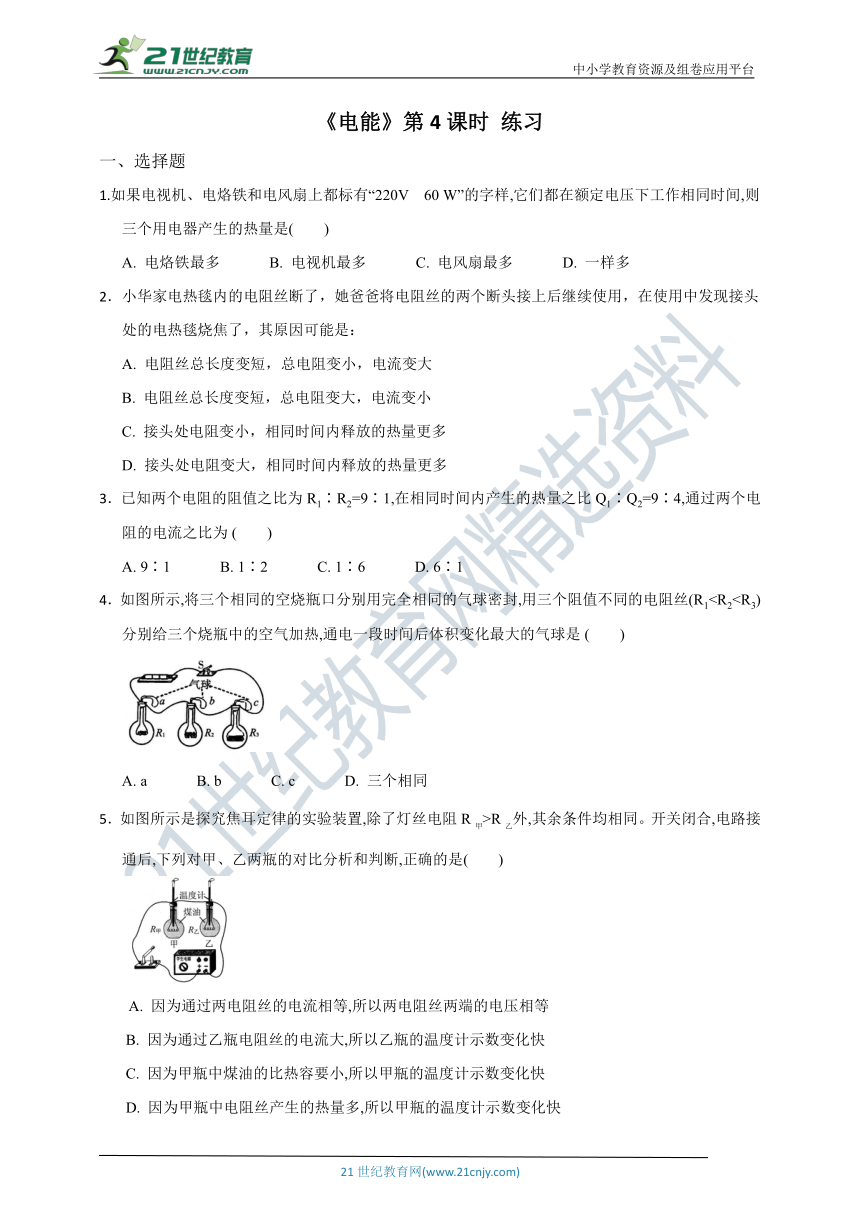

《电能》第4课时 练习
选择题
1.如果电视机、电烙铁和电风扇上都标有“220V　60?W”的字样,它们都在额定电压下工作相同时间,则三个用电器产生的热量是(　　)
A. 电烙铁最多?????????????B. 电视机最多?????????????C. 电风扇最多?????????????D. 一样多?????????????
2．小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是：
A. 电阻丝总长度变短，总电阻变小，电流变大?????????????B. 电阻丝总长度变短，总电阻变大，电流变小?????????????C. 接头处电阻变小，相同时间内释放的热量更多?????????????D. 接头处电阻变大，相同时间内释放的热量更多?????????????
3．已知两个电阻的阻值之比为R1∶R2=9∶1,在相同时间内产生的热量之比Q1∶Q2=9∶4,通过两个电阻的电流之比为?(　　)
A. 9∶1?????????????B. 1∶2?????????????C. 1∶6?????????????D. 6∶1?????????????
4．如图所示,将三个相同的空烧瓶口分别用完全相同的气球密封,用三个阻值不同的电阻丝(R1A. a?????????????B. b?????????????C. c?????????????D. 三个相同?????????????
5．如图所示是探究焦耳定律的实验装置,除了灯丝电阻R甲>R乙外,其余条件均相同。开关闭合,电路接通后,下列对甲、乙两瓶的对比分析和判断,正确的是(　　)?
A. 因为通过两电阻丝的电流相等,所以两电阻丝两端的电压相等?????????????? B. 因为通过乙瓶电阻丝的电流大,所以乙瓶的温度计示数变化快????????????? ?C. 因为甲瓶中煤油的比热容要小,所以甲瓶的温度计示数变化快????????????? ?D. 因为甲瓶中电阻丝产生的热量多,所以甲瓶的温度计示数变化快?????????????

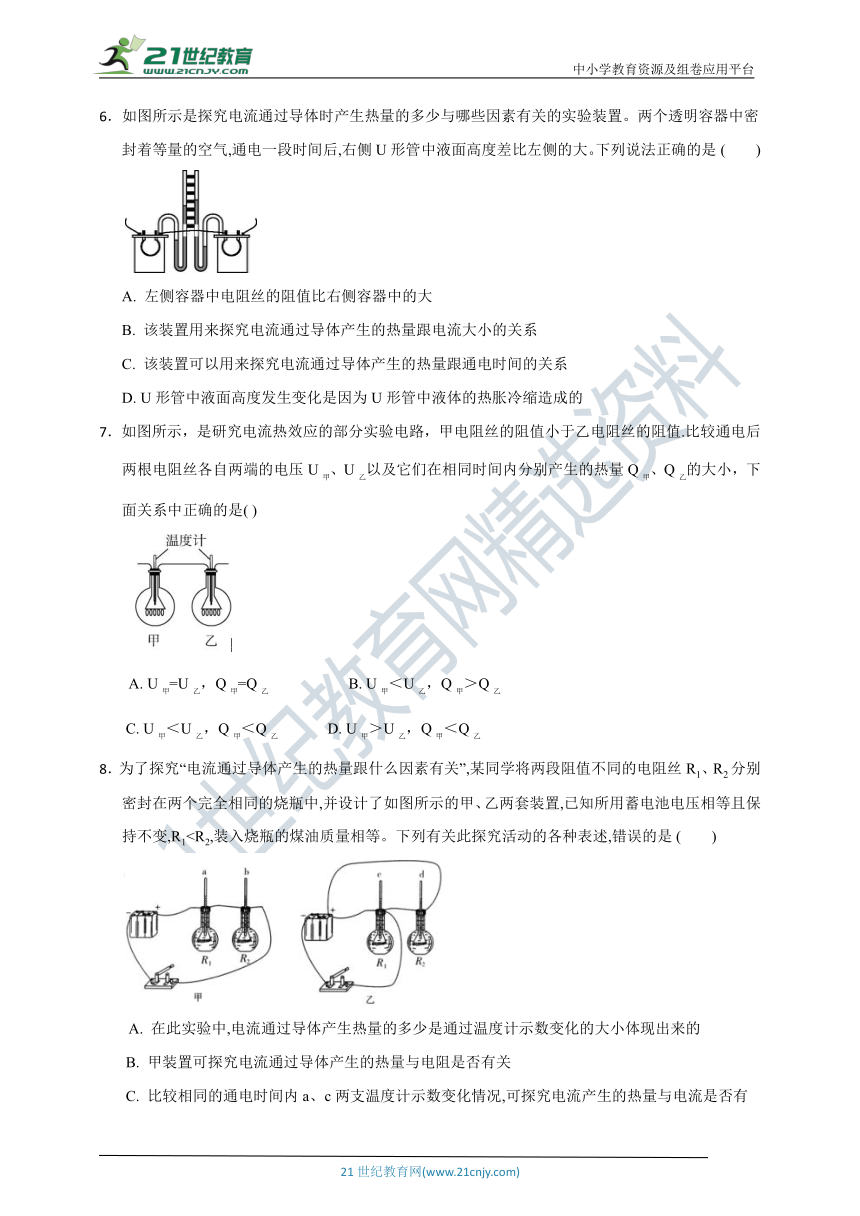

6．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气,通电一段时间后,右侧U形管中液面高度差比左侧的大。下列说法正确的是?(　　)?
A. 左侧容器中电阻丝的阻值比右侧容器中的大?????????????B. 该装置用来探究电流通过导体产生的热量跟电流大小的关系?????????????C. 该装置可以用来探究电流通过导体产生的热量跟通电时间的关系?????????????D. U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的?????????????
7．如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值.比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是(?)?
A. U甲=U乙，Q甲=Q乙?????????????
????
B. U甲＜U乙，Q甲＞Q乙??????????????C. U甲＜U乙，Q甲＜Q乙?????????????D. U甲＞U乙，Q甲＜Q乙?????????????
8．为了探究“电流通过导体产生的热量跟什么因素有关”,某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中,并设计了如图所示的甲、乙两套装置,已知所用蓄电池电压相等且保持不变,R1 A. 在此实验中,电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的?????????????? B. 甲装置可探究电流通过导体产生的热量与电阻是否有关?????????????? C. 比较相同的通电时间内a、c两支温度计示数变化情况,可探究电流产生的热量与电流是否有关?；????????????? D. 在相同的通电时间内,d温度计所在烧瓶中的电阻丝产生的热量最多?????????????
二、填空题
9.. “220?V,1?000?W”的电热水壶,正常工作时每秒消耗电能　　　　J,该电热水壶电热丝的电阻是
　　　　Ω.
10．家用电饭煲是利用电流的　　　　效应制成的,铭牌上标示的电功率越大的电饭煲,其电阻值越　　　　.?
11． 如图所示的电路中，有一阻值为10Ω的电阻R2与一个标有“12V、6W”字样的灯泡L并联，电源电压为6V保持不变。可知灯泡正常工作的电阻值为______?Ω；闭合开关S后，灯泡L的实际功率为_______W，电阻R2每分钟产生的热量为_________?J。?
解答题
12．如图所示，L是标有“6V??3W?’字样的小灯泡，R是定值电阻，断开开关?S2，?闭合开关Sl和，S3，灯泡正常发光，电流表的示数为1.5A.?
(1)求灯泡正常发光时的电流：
(2)若断开开关Sl和S3，闭合S2，求lmin内定值电阻R产生的热量???(灯泡电阻不变)
?
《电能》答案
1、【答案】A
2、【答案】D
【解析】将电阻丝的两个断头接上后，接头处是两根导线相切，由于接触的部位很少，很细，电阻就较大，根据焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦是因为电阻过大造成的，故选D。
3、【答案】B
【解析】
?,,.
4、【答案】C
【解析】本题考查电流的热效应,难度中等。由图可知,三个电阻丝串联,电流和通电时间相等,R15、【答案】D
【解析】本题考查焦耳定律的实验探究。两段电阻丝串联在同一电路中,所以通过的电流相同,因为R甲>R乙,所以R甲两端的电压大于R乙两端的电压,A项、B项错;已知R甲>R乙,甲瓶温度计示数升高快,说明甲瓶中电阻丝产生的热量多,故C项错,D项正确。
6、【答案】C
【解析】容器中的两个电阻丝串联,通过的电流相等,故选项B错误;通电相同的时间,U型管右侧液面更高,由焦耳定律Q=I2Rt可知,右边容器中的电阻丝阻值较大,选项A错误;该实验可根据不同时间内U型管液面的高度差反映导体产生热量与通电时间的关系,选项C正确;U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的,选项D错误
8、【答案】D
【解析】此实验中,电流通过导体产生的热量多少是通过温度计示数大小显示出来的,A说法正确;甲装置中控制电流大小相同,探究电流通过导体产生的热量与电阻大小的关系,B说法正确;乙图中,控制电压相同,改变电阻即改变电流大小,比较相同时间内,a、c温度计示数变化情况,可探究电流产生的热量与电流大小的关系,C说法正确;根据甲、乙电路图,可以看出甲图中R2的电流和R1的电流相等,由R2>R1,根据Q=?I2Rt可以知道R2中产生的热量大于R1;而在乙图中,两个电阻并联连接,电压相同时,根据焦耳定律的变形公式Q=U2t/R可以判断,电阻越大产生的热量越小,R2产生的热量小于R1,因此D选项错误。符合题意的是D。
9、【答案】1?000　48.4
10、热　越小
【答案】(1)由
得：.?(2)
.?(3)流经R2的电流
，?电阻R2每分钟产生的热量
.
（1）【答案】由P=UI可得，灯泡正常发光时的电流
（2）【答案】只闭合开关S1和S3，灯泡和电阻R并联，由灯泡正常发光可知，
电阻R两端电压UR=U额=6V，?已知电流表测干路的电流，电流表的示数I=1.5A，?则电阻R支路的电流IR=I-IL=1.5A-0.5A=1A，?电阻：
，?
可得，灯泡的电阻
，?若断开开关S1和S3，闭合S2，则电阻R与灯泡L串联；?此时电路中的电流
，?1min内定值电阻R产生的热
.
