高中物理粤教版必修1：第1章 第3节 记录物体的运动信息

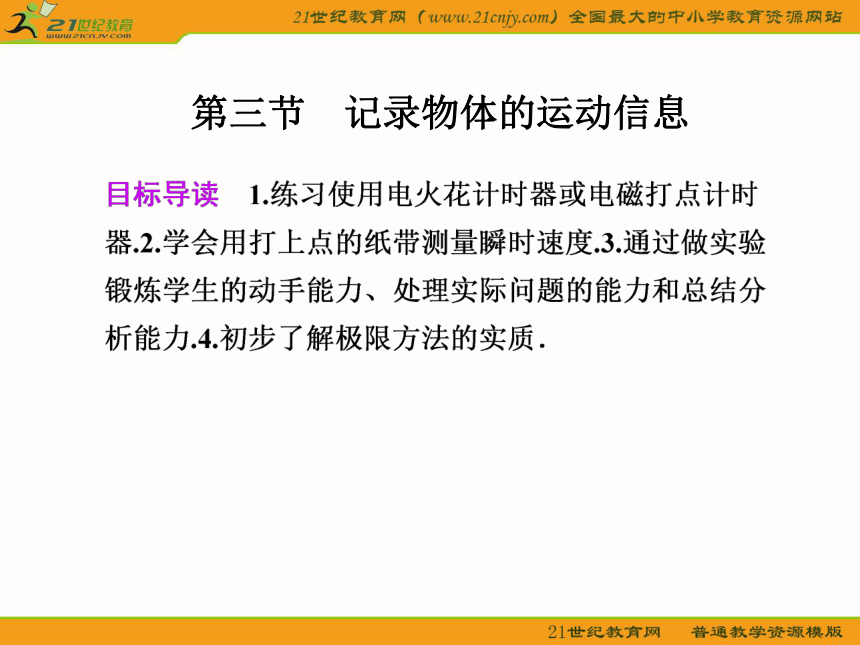

课件30张PPT。第三节　记录物体的运动信息

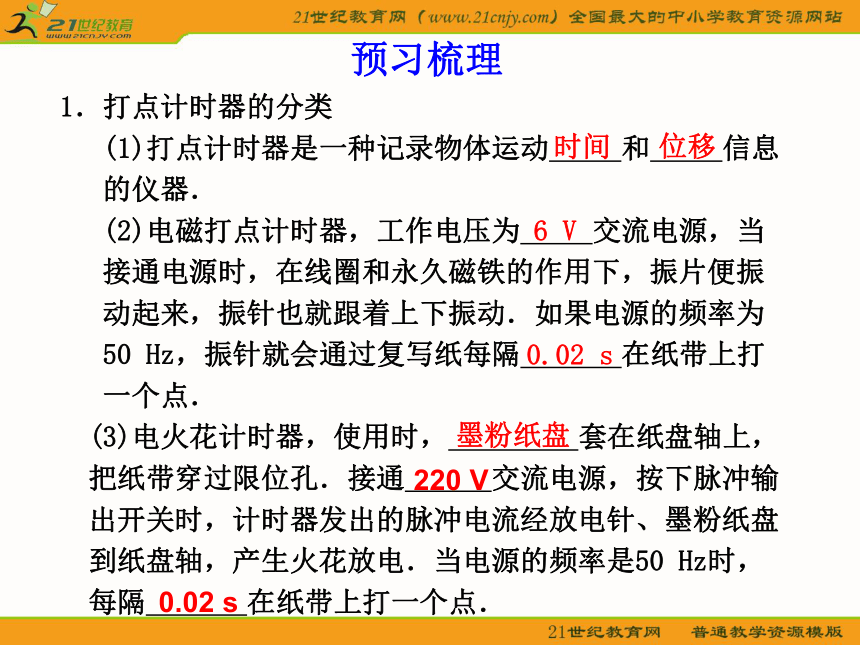

预习梳理
1．打点计时器的分类
(1)打点计时器是一种记录物体运动 和 信息
的仪器．
(2)电磁打点计时器，工作电压为 交流电源，当
接通电源时，在线圈和永久磁铁的作用下，振片便振
动起来，振针也就跟着上下振动．如果电源的频率为
50 Hz，振针就会通过复写纸每隔 在纸带上打
一个点．
(3)电火花计时器，使用时， 套在纸盘轴上，
把纸带穿过限位孔．接通 交流电源，按下脉冲输
出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘
到纸盘轴，产生火花放电．当电源的频率是50 Hz时，

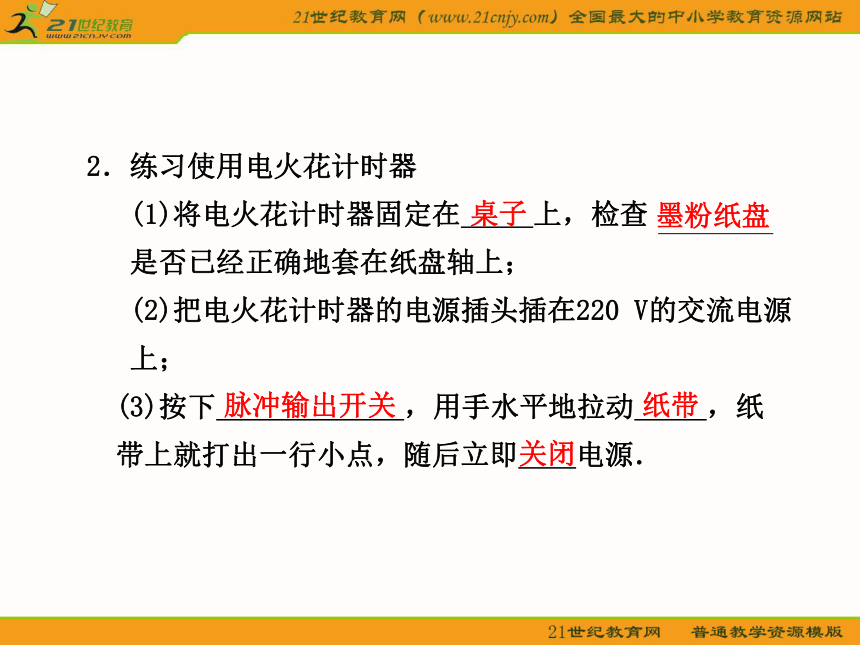

每隔 在纸带上打一个点．时间位移6 V0.02 s墨粉纸盘220 V0.02 s2．练习使用电火花计时器
(1)将电火花计时器固定在 上，检查
是否已经正确地套在纸盘轴上；
(2)把电火花计时器的电源插头插在220 V的交流电源
上；
(3)按下 ，用手水平地拉动 ，纸

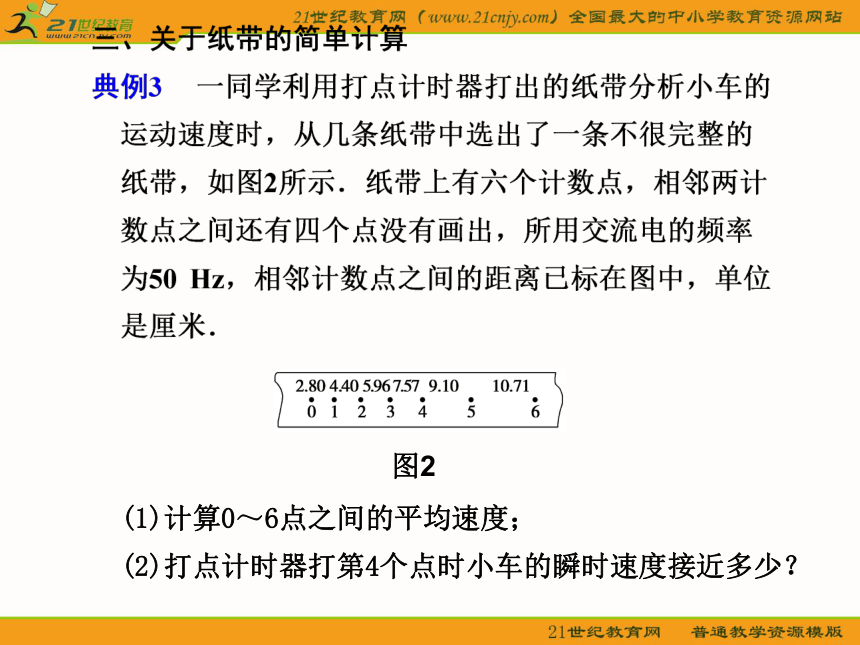

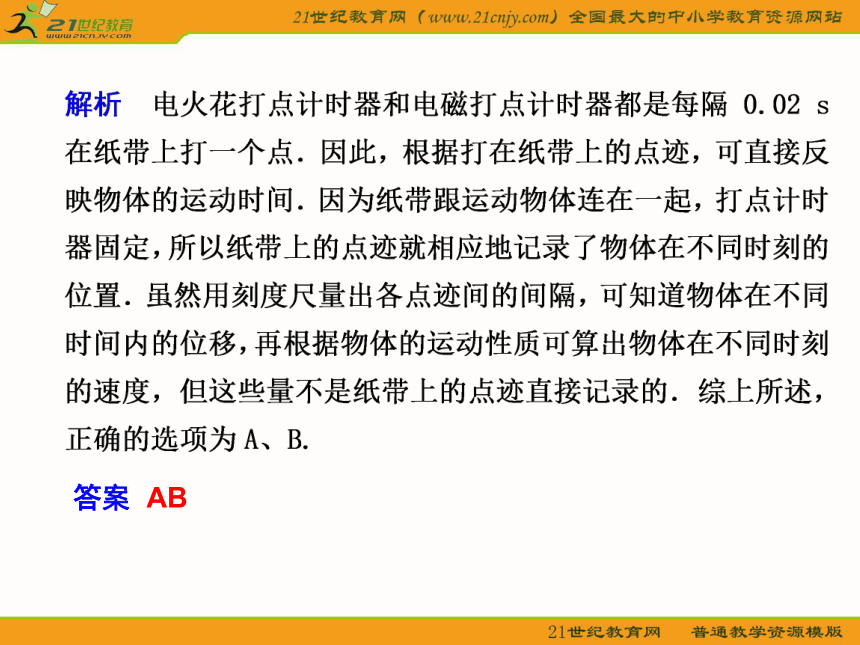

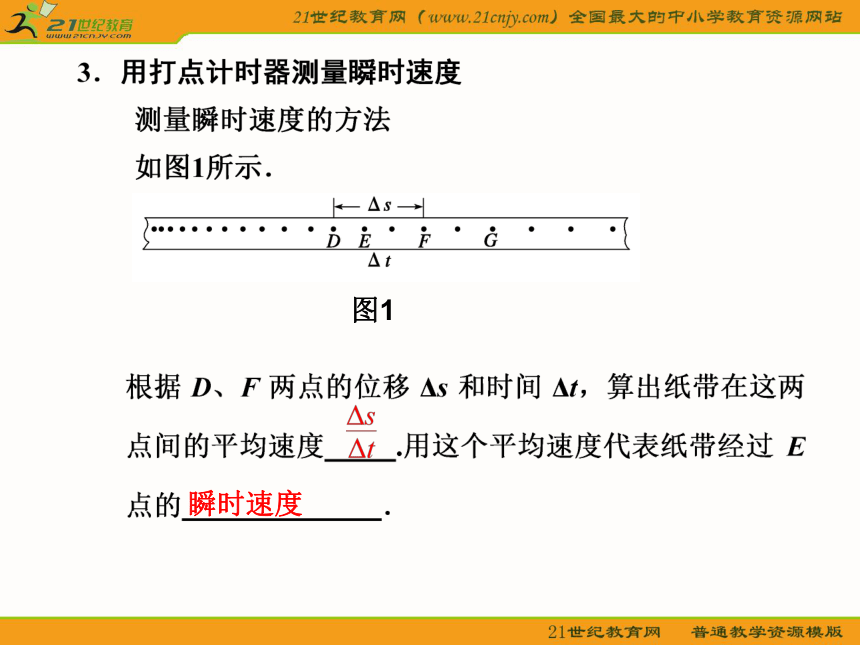

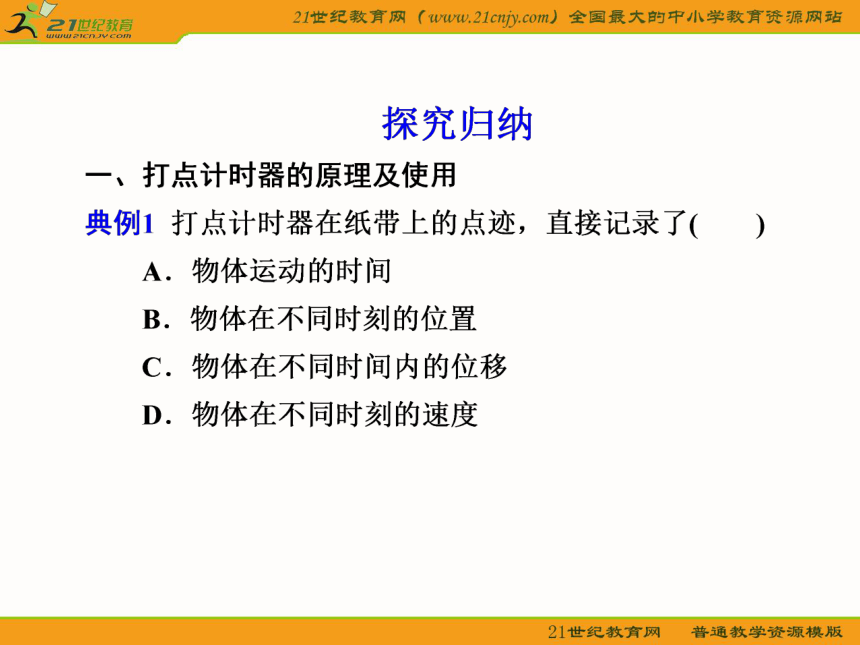

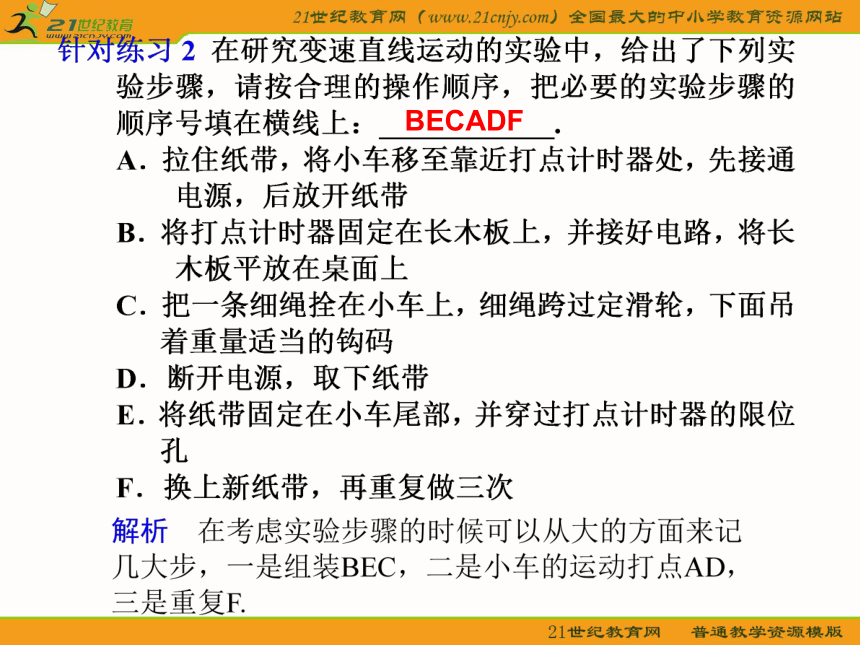

带上就打出一行小点，随后立即 电源．桌子墨粉纸盘脉冲输出开关纸带关闭图1瞬时速度 答案 AB　CBECADF B图2(1)计算0～6点之间的平均速度；

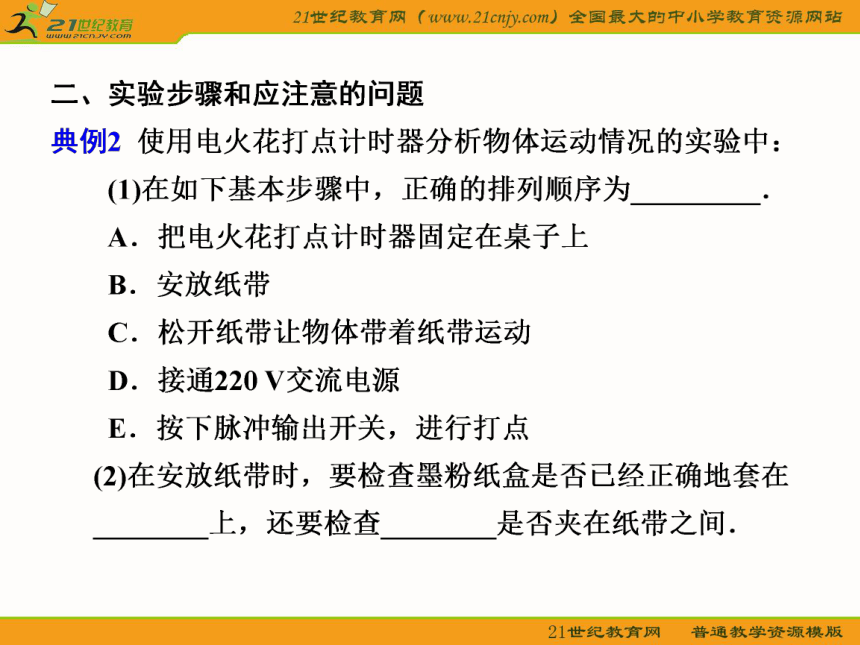

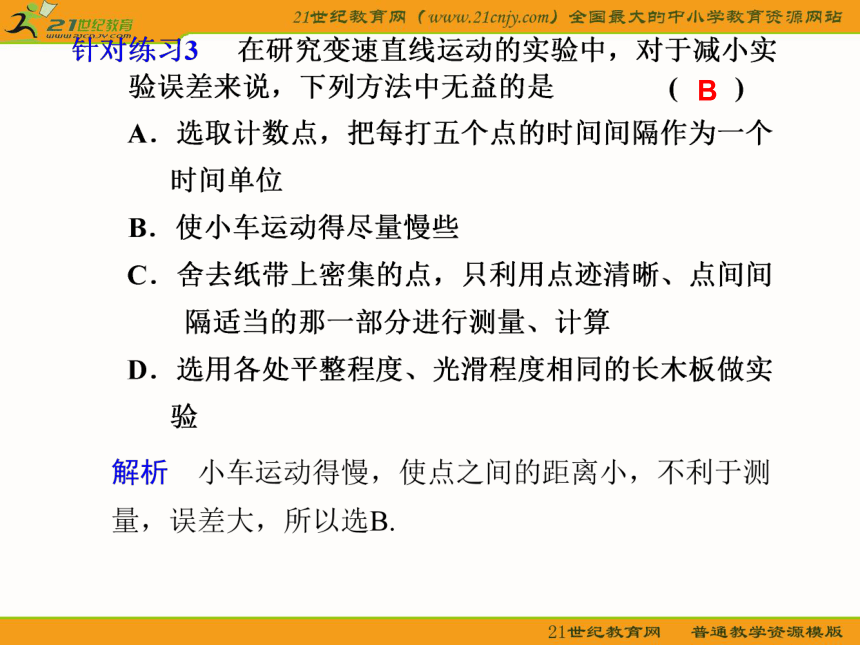

(2)打点计时器打第4个点时小车的瞬时速度接近多少？答案　(1)0.68 m/s　(2)0.83 m/s 答案　偏大CADD答案 BA图3AD答案　(1)A中应先接通电源，再释放纸带
(2)D中取下纸带前应先断开电源　BECAD图4图5答案　0.10 m/s　0.27 m/s甲
乙
图6
