第2节 电流和电路

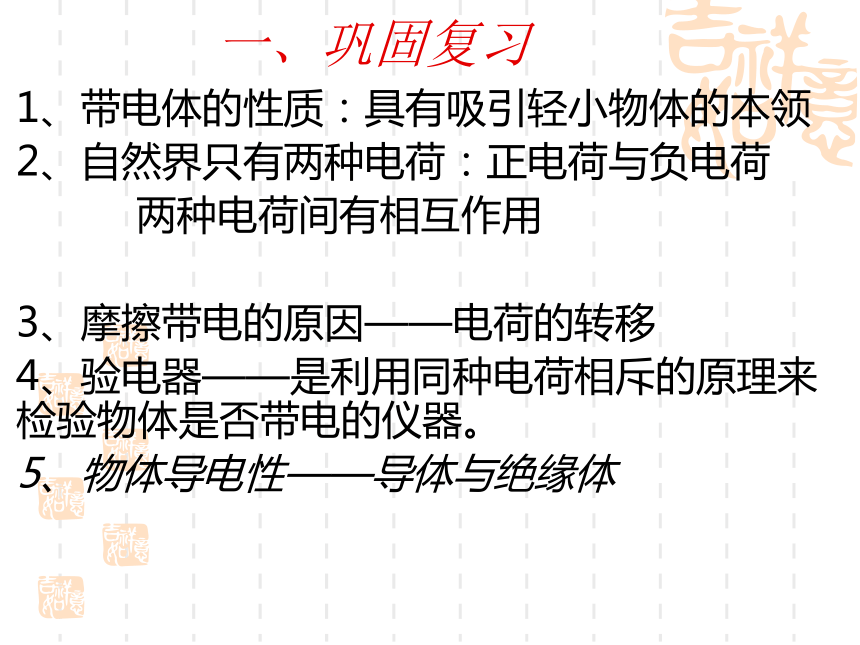

一、巩固复习
1、带电体的性质：具有吸引轻小物体的本领
2、自然界只有两种电荷：正电荷与负电荷
两种电荷间有相互作用

3、摩擦带电的原因——电荷的转移
4、验电器——是利用同种电荷相斥的原理来检验物体是否带电的仪器。
5、物体导电性——导体与绝缘体

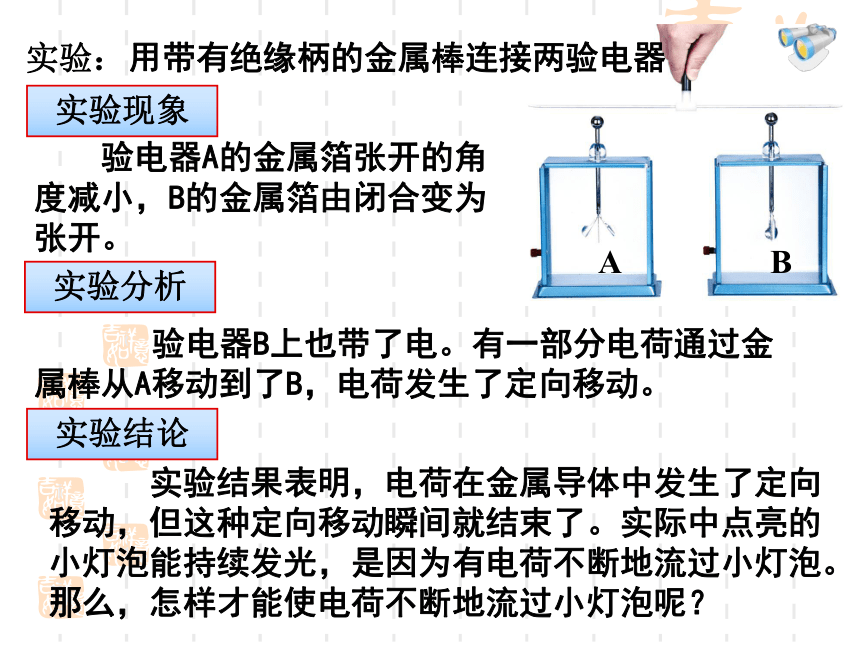

实验：
　　验电器A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
用带有绝缘柄的金属棒连接两验电器
验电器B上也带了电。有一部分电荷通过金属棒从A移动到了B，电荷发生了定向移动。
　　 实验结果表明，电荷在金属导体中发生了定向移动，但这种定向移动瞬间就结束了。实际中点亮的小灯泡能持续发光，是因为有电荷不断地流过小灯泡。那么，怎样才能使电荷不断地流过小灯泡呢？
实验现象
实验分析
实验结论
A
B
开关
电池

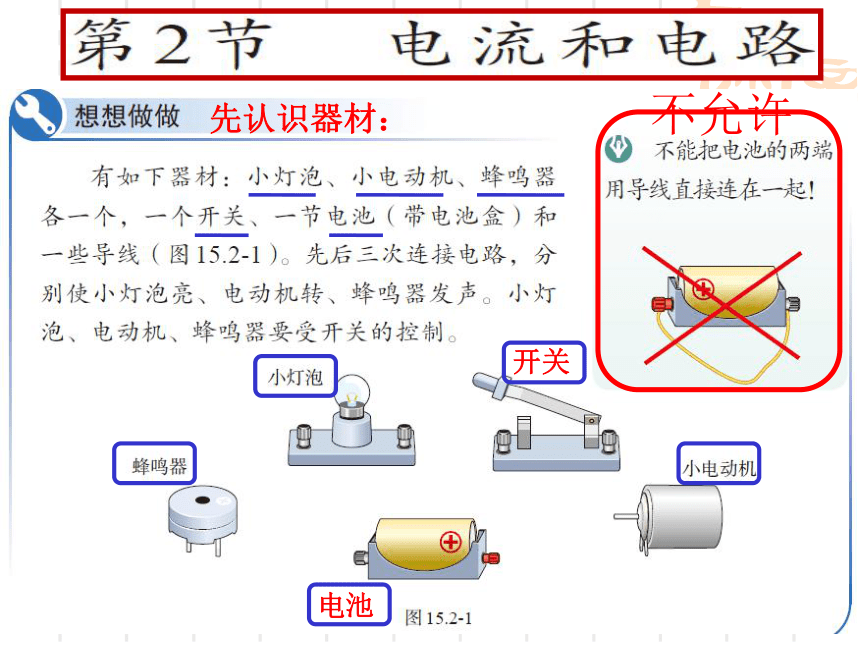

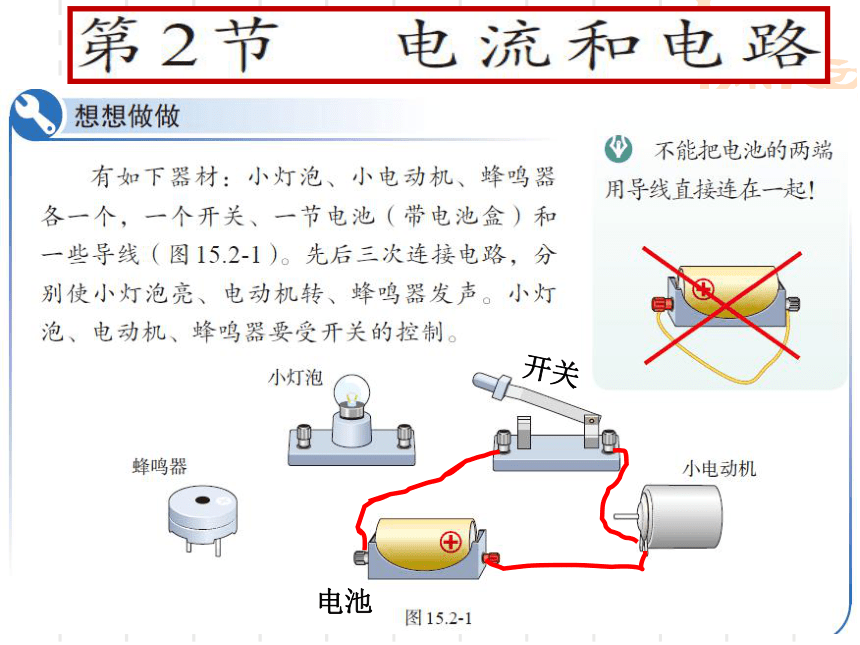

先认识器材：
不允许
开关
电池

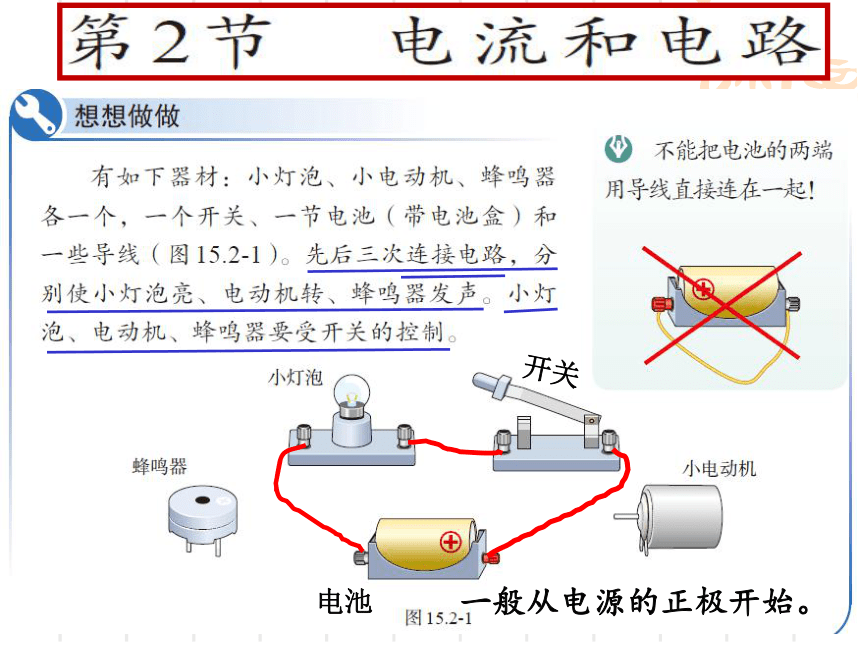

一般从电源的正极开始。
开关
电池
要想让小灯泡亮、电动机转、蜂鸣器发声，必须有 ，还要用 将它们与电池连接成 。
电池
闭合电路
导线
没有通电时自由电子的运动情况
导线、小灯泡的灯丝都是金属做的。金属里面有大量自由电子，它们可以自由移动。平时金属内自由电子运动的方向杂乱无章。

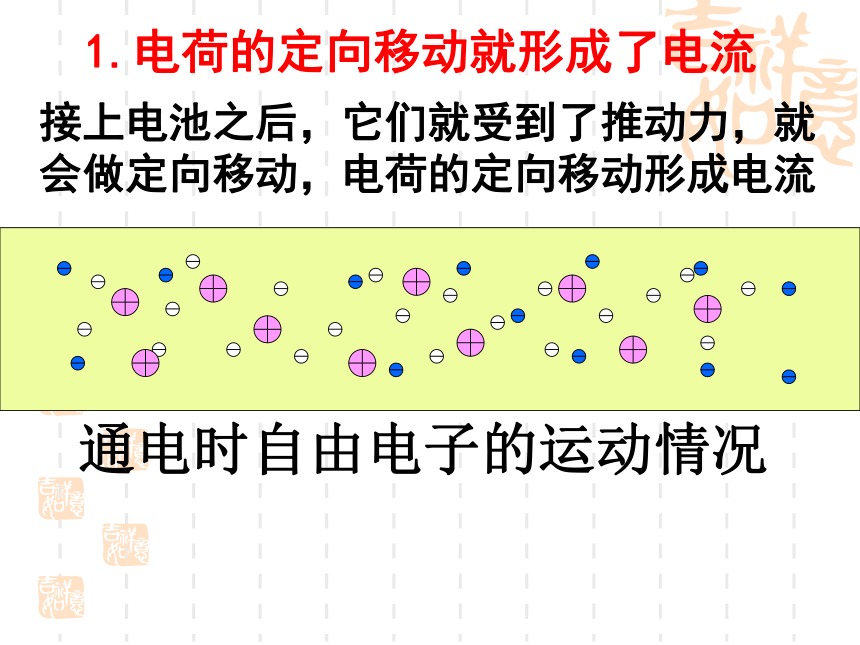

通电时自由电子的运动情况
1.电荷的定向移动就形成了电流
接上电池之后，它们就受到了推动力，就会做定向移动，电荷的定向移动形成电流

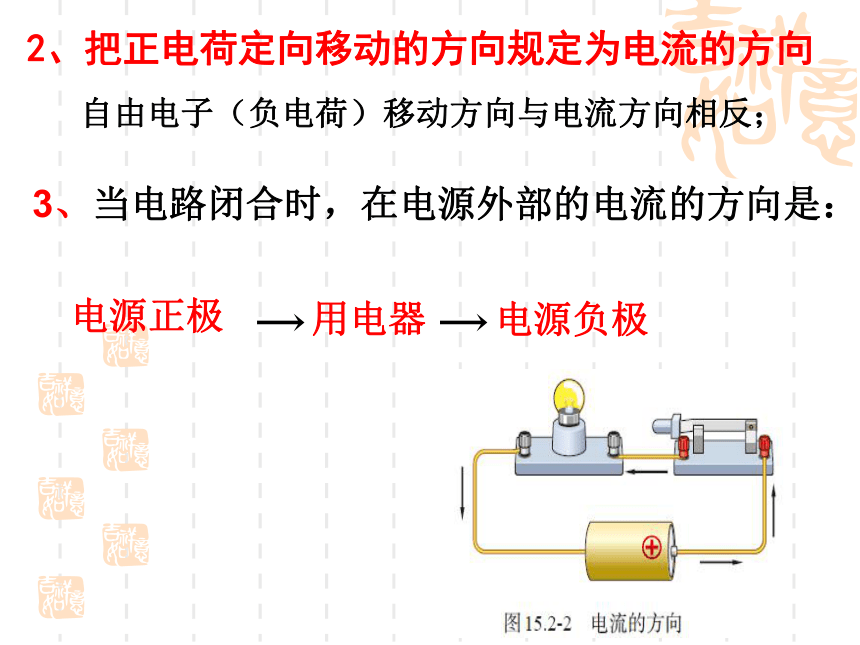

3、当电路闭合时，在电源外部的电流的方向是：
电源正极
用电器
电源负极
2、把正电荷定向移动的方向规定为电流的方向
自由电子（负电荷）移动方向与电流方向相反；
例1.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　）　
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
B
想想做做

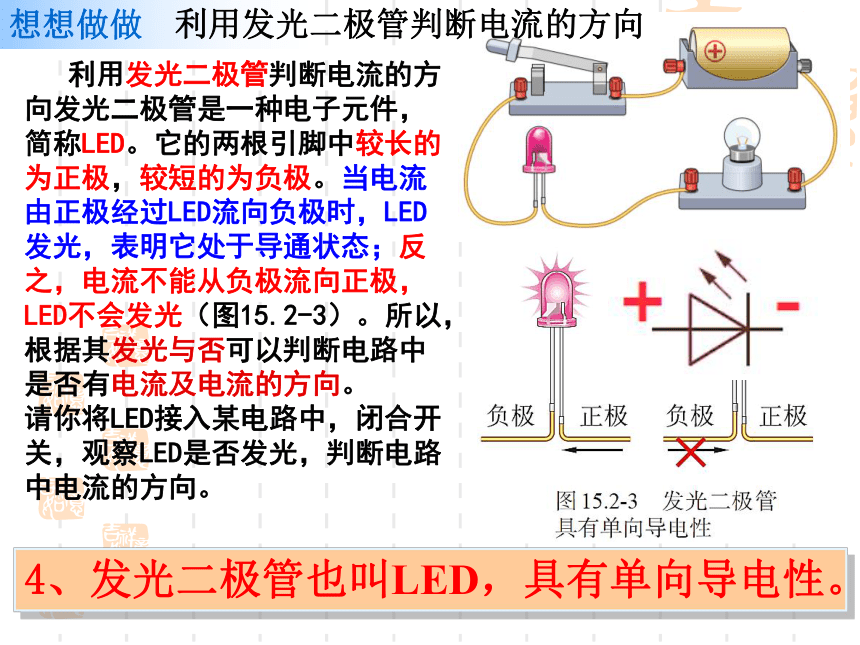

4、发光二极管也叫LED，具有单向导电性。
利用发光二极管判断电流的方向
利用发光二极管判断电流的方向发光二极管是一种电子元件， 简称LED。它的两根引脚中较长的为正极，较短的为负极。当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，LED不会发光（图15.2-3）。所以，根据其发光与否可以判断电路中是否有电流及电流的方向。
请你将LED接入某电路中，闭合开关，观察LED是否发光，判断电路中电流的方向。
电源
导线
用电器
开关
二、电路的构成
5、 叫做电路。
6、电路中有持续电流的条件：
电源、用电器、导线、开关组成了电流可以流过的路径
提供电能的装置
输送电能
消耗电能的装置
控制电路的通断
①有电源 ②电路闭合
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
干电池是（ ）
小灯泡是（ ）
金属外壳按键是（ ）
弹簧片和金属外壳是（　 　）
电源
用电器
开关
导线
　　7、用符号表示电路连接的图，叫做电路图。
图1
图2
三、电路图
　　图2是电饭锅下面的电路。是不是眼花缭乱？
8、元件符号
画图时如果把电源、用电器等元件原样画出， 既麻烦又不清楚。为了便于研究，人们通常用图形符号来表示这些元件（图15.2-5）。
元件符号
灯 泡
干电池
开 关
电流表
电压表
变阻器
电动机
电 阻








怎样画电路图
元件位置安排要适当，分布要均匀；
这样好看吗？
怎样画电路图
整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样行吗？
怎样画电路图
元件不要画在拐角处。
这样正确吗？
怎样画电路图
按顺序从正极依次画到负极，或从负极依次画到正极。
+
-
实物图
画成方形，横平竖直
元件符号不能画在角落
连接之间不能断开
电路图
画电路图的要求
9、电路和电路图
　　请画出以下电路的电路图。
画电路图的要点:
1.电路元件应位于矩形线框得框线上.

2.电路元件不允许画在电路图的拐角处.

3.注意开关的开闭状态.

4.从电源+极（-极）画起,依次连接各电路元件
请按照电路图，用笔划线代替导线
　把实物电路连接好：
+
请按照电路图，用笔划线代替导线
　把实物电路连接好：
+
1、通路：处处连通，用电器能够工作的电路。
四、电路的状态
2、断路：某处被断开，没有电流通过的电路。
1.导线断了 2.开关断开 3.灯丝断了 4.接线有松动
3、短路：直接用导线将电源正、负极相连的电路。
　　电源被短路，电路中会有很大的电流，可能把电源烧坏，甚至引起火灾！这是不允许的。
4、短接：如果电路是接通的，但用电器两端被导线直接连通，这种情况叫做该用电器被短接。
图15.2-7是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。
用一根导线接在小灯泡的两端，你会看到小灯泡熄灭了，而LED还发光。想一想，这是为什么？
演示：
用电器短路
实验现象表明，小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡

如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若同时断开开关S 1 、S2 ,则电路是（ ）路。
通
短
断
　　1．请分析如下电路图，指出连错的导线，并改正。
　　2．请分析如下电路图，指出连错的导线，并改正。
当堂检测
1、在金属内部，电流是这样形成的，__________发生定向移动便形成了电流，人们把________电荷的定向移动的方向规定为电流的方向。
2、电路中，电源外部电流的方向为：__________→用电器→__________。
3、使用电池的时候，不允许用导线把电池两极连接起来，是因为( )
A.这样连接电路不通
B.这样连接会在导线中产生很大的电流，电池被损坏.
C.这样连接电路中电流太小，用电器无法工作
D.这样连接有触电危险
电荷
正电荷
正极
负极
B
下列说法中正确的是：（ ）
A、用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B、干电池、蓄电池、发电机、电动机都是电源
C、电源是使电路中有持续电流的装置
D、用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极
如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
C
画出下面实物图的电路图。
1. 图15.2-8 甲是把电池和玩具电风扇连接起来的电路图。请在15.2-8乙中用笔画线表示导线，
连接相应的电路。
2. 在图15.2-9 中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，
并画出相应的电路图。电子门铃可以用 这样的符号表示。
3. 观察图15.2-10 所示的手电筒结构图。按下按键时，电路是怎样接通的？在图中画出电流流过的路径。另画出手电筒的电路图。
4. 图15.2-11 是某人连接的电路，小电动机能转吗？在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来，并在三根导线上分别标明电流的方向。
5. 图15.2-12 甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。
