沪粤版九年级物理探究串并联电路电压（22张ppt）

13.6 探究串、并联电路中的电压
第十三章 探究简单电路
导入新课
讲授新课
课堂小结
随堂训练
导入新课

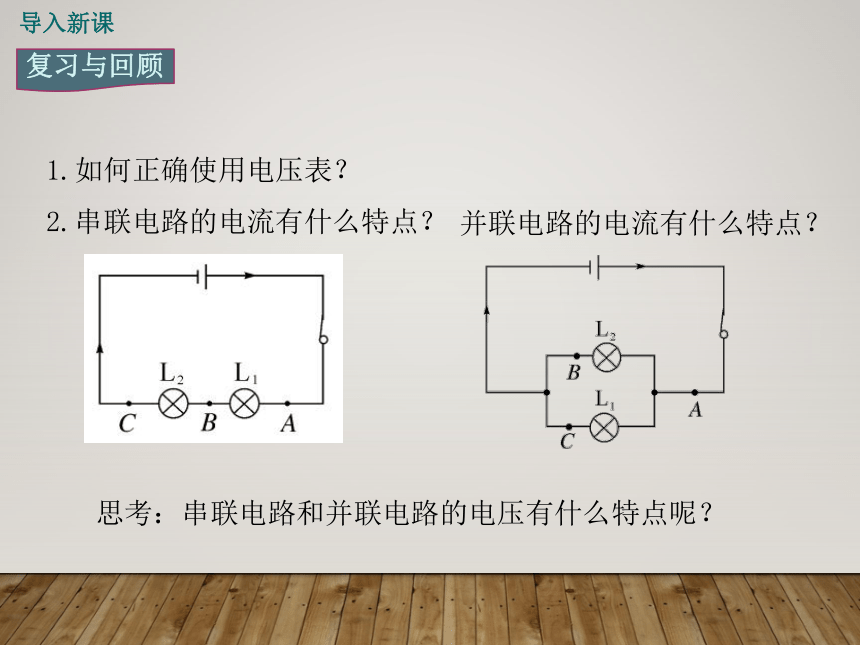

1.如何正确使用电压表？
2.串联电路的电流有什么特点？



思考：串联电路和并联电路的电压有什么特点呢？
并联电路的电流有什么特点？

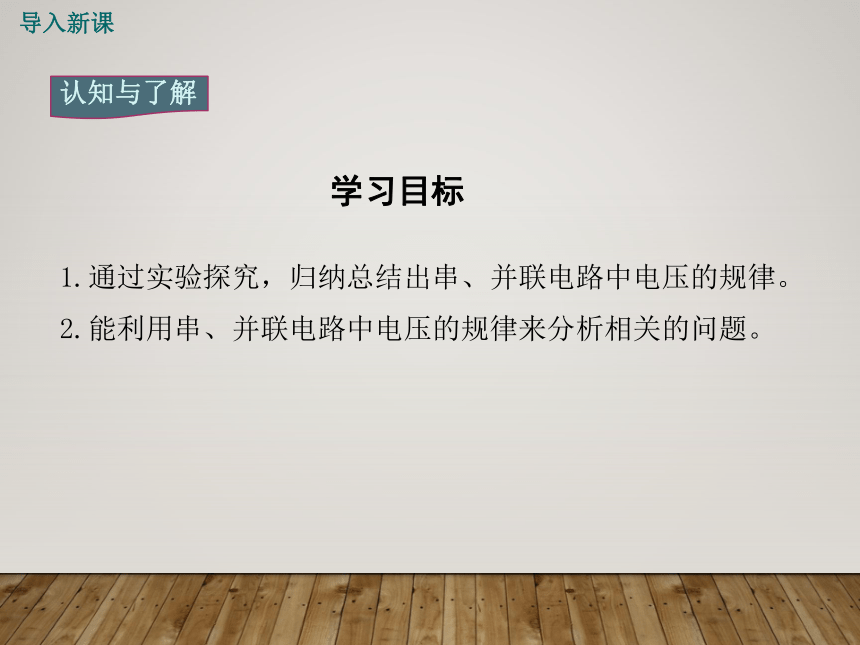

学习目标
1.通过实验探究，归纳总结出串、并联电路中电压的规律。
2.能利用串、并联电路中电压的规律来分析相关的问题。
导入新课
讲授新课
猜想假设
设计实验

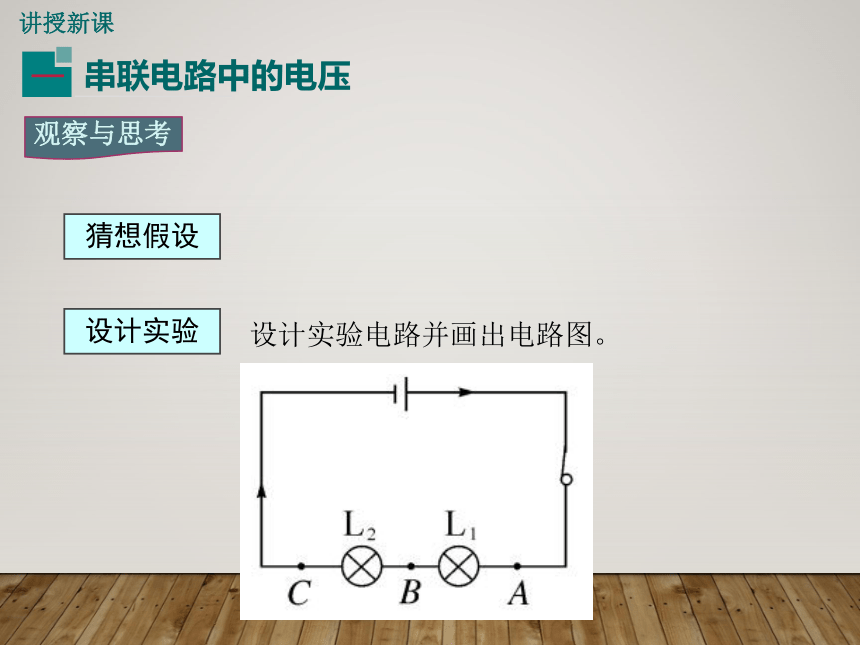

设计实验电路并画出电路图。

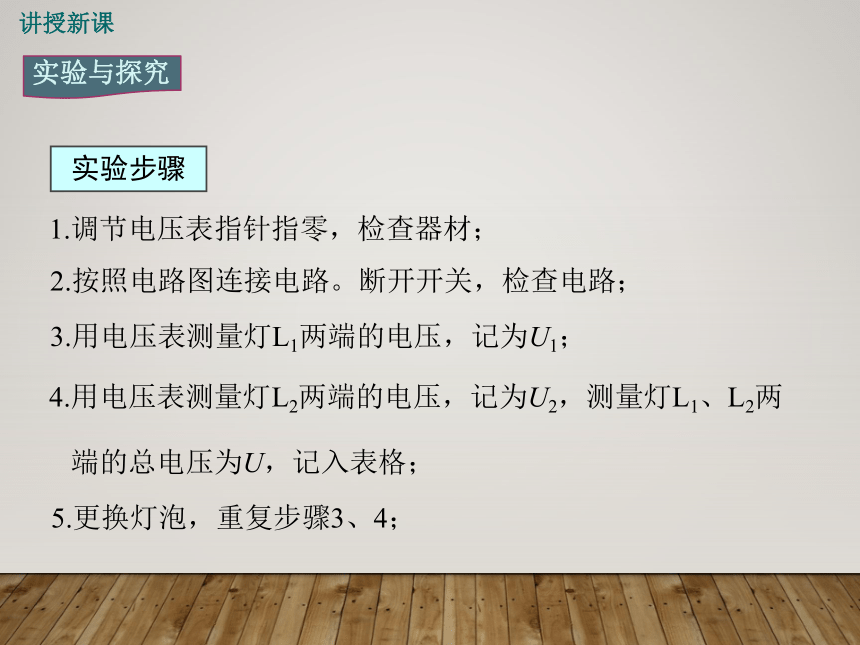

实验步骤
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两
端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4；
讲授新课

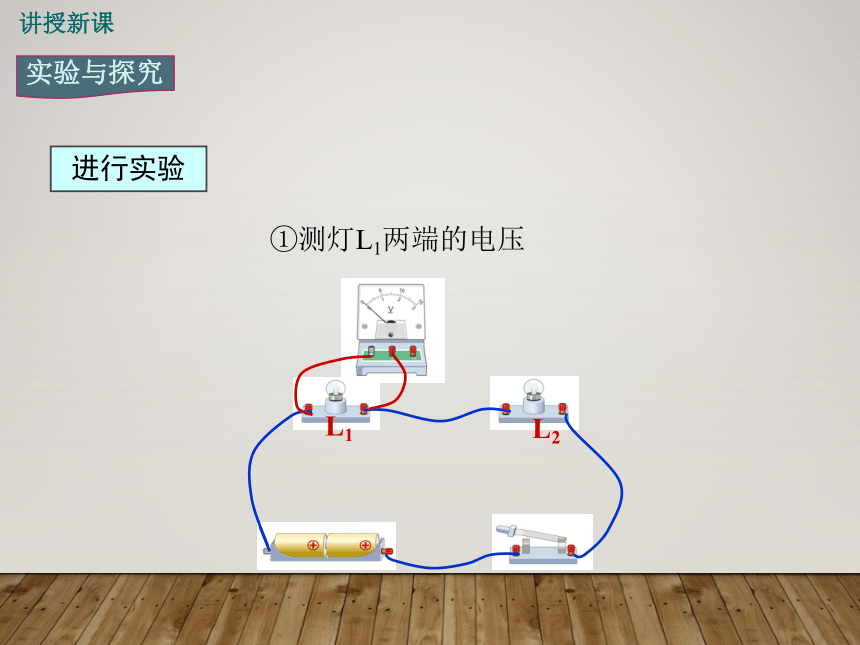

①测灯L1两端的电压
进行实验
讲授新课

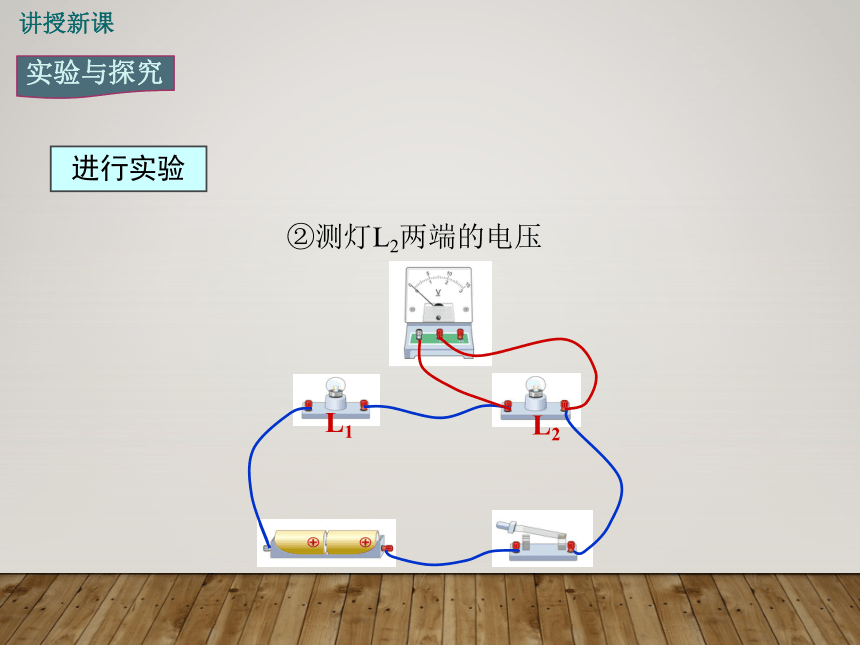

②测灯L2两端的电压
进行实验
讲授新课
进行实验

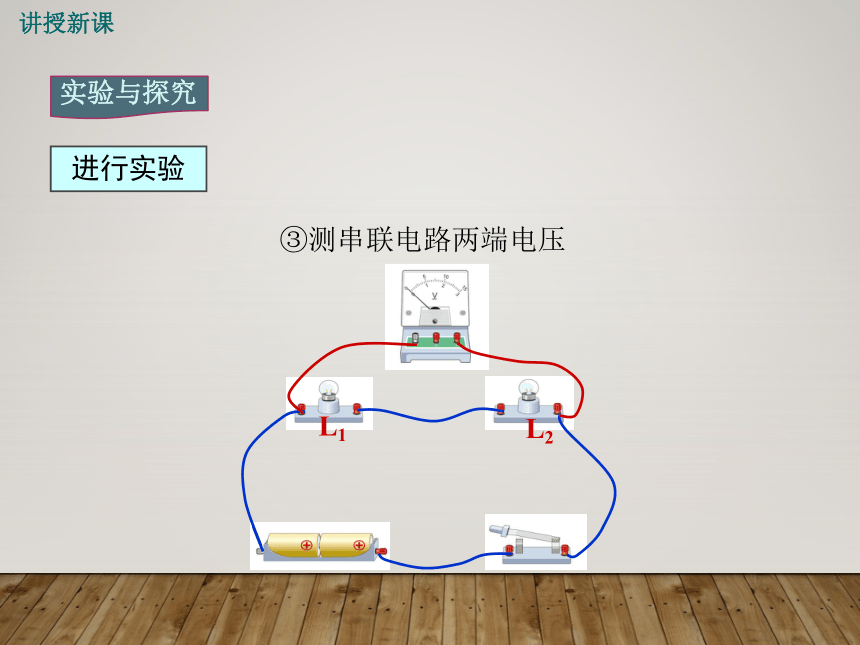

③测串联电路两端电压
讲授新课

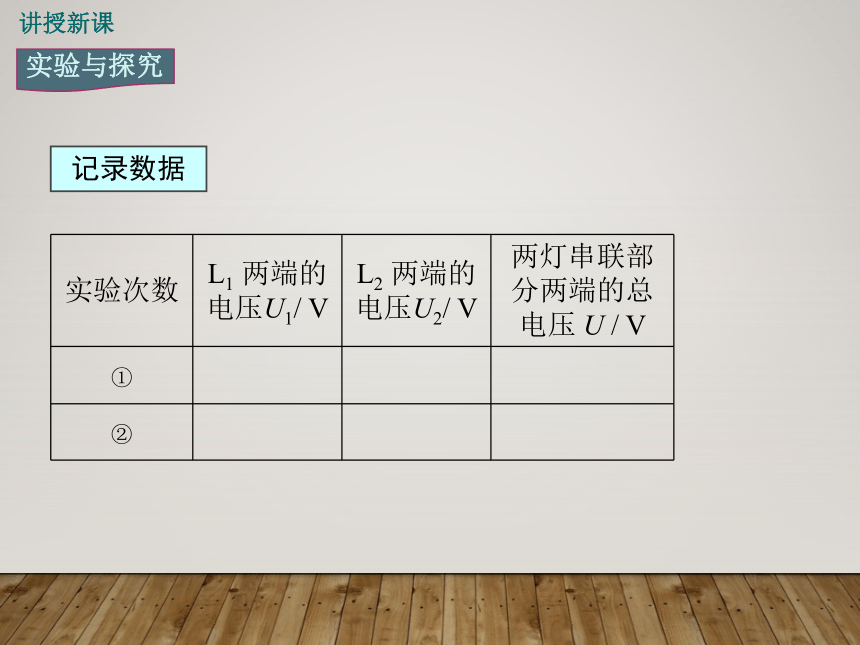

记录数据
讲授新课
实验次数 L1 两端的电压U1/ V L2 两端的电压U2/ V 两灯串联部分两端的总电压 U / V
①
②
串联电路总电压等于各部分两端的电压之和。
U=U1+U2
讲授新课
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
电池组两端的电压等于每节电池电压之和。
讲授新课
讲授新课
猜想假设
1.各支路两端的电压与电源两端电压的关系是怎样的？
2.与并联电路中的电流关系一样吗？
3.与串联电路中的电压关系一样吗？
设计实验
电路图
注意：电压表要选择合适的量程
讲授新课
实验步骤
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两
端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4。
讲授新课
①测灯L1两端的电压
进行实验
讲授新课
②测灯L2两端的电压
进行实验
讲授新课
进行实验
③ 测电源两端电压
讲授新课
记录数据
讲授新课
实验次数 L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V
①
②
并联电路总电压等于各支路两端电压。
U=U1=U2
讲授新课
课堂小结
1.如图所示，在“研究串联电路中电压
的规律”时，小雨同学用电压表测出
ab、bc、ac两端的电压分别为Uab=3V，
Ubc=3V，Uac=6V，在表中记录数据后，
下步应该做的是　 (　　)
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
D
随堂训练
2.在如图所示的电路中，闭合开关S时，电压表的示数为6V；
若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端
的电压分别为 (　　)
A.4V，2V
B.2V，4V
C.6V，4V
D.6V，2V
A
随堂训练
