物理：新人教版选修3-1 串联电路和并联电路 （课件）5
文档属性
| 名称 | 物理：新人教版选修3-1 串联电路和并联电路 （课件）5 |  | |
| 格式 | rar | ||
| 文件大小 | 88.8KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版（新课程标准） | ||
| 科目 | 物理 | ||
| 更新时间 | 2011-01-20 13:57:00 | ||
图片预览
文档简介

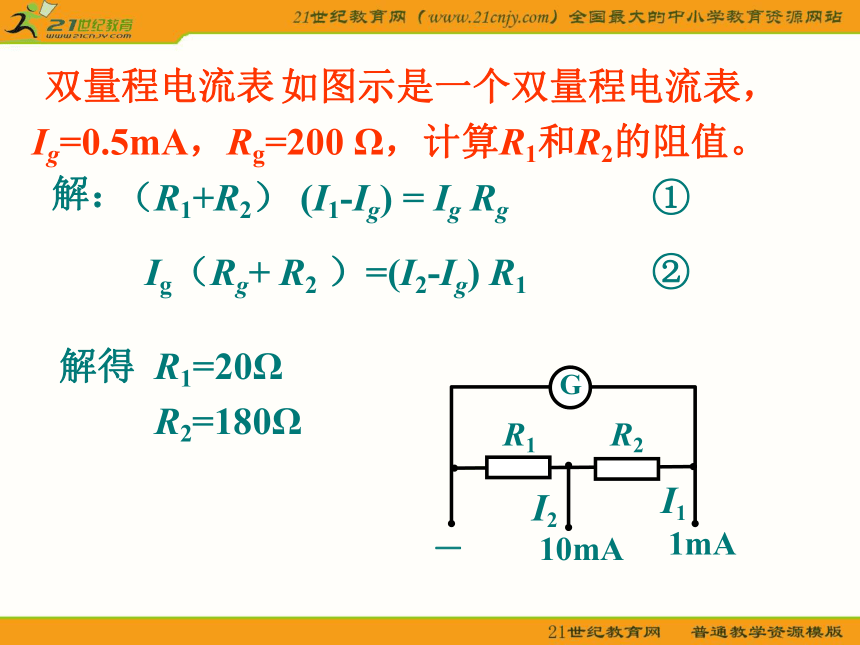

课件8张PPT。电表的改装电流表内阻的测定（1）电流表的满偏电流Ig、内电阻Rg和满偏电压Ug 三者的关系 Ug = Ig Rg （2）电流表内电阻的测定—半偏法（不计电源内阻）若R1＞＞R2 则Rg =R2电流表量程的扩大——并联一个小电阻由 ( I - Ig ) R= Ig Rg若I =n Ig ，则 例. 若电流表的内阻Rg=1000Ω，满偏电流为Ig=100μA，怎样把它改装成量程为10mA的电流表？解：R= Ig Rg／( I- Ig ) =0.1×1000 ／9.9=10.1Ω或 R=Rg／(n-1)=1000 ／99=10.1Ω双量程电流表 如图示是一个双量程电流表，Ig=0.5mA，Rg=200 Ω，计算R1和R2的阻值。解：（R1+R2） (I1-Ig) = Ig Rg ①Ig（Rg+ R2 ）=(I2-Ig) R1 ② 解得 R1=20Ω
R2=180Ω 电压表量程的扩大——串联一个大电阻若U=nUg 则有 例. 若电流表的内阻Rg=1000Ω 满偏电流Ig=100μA， 怎样把它改装成量程为U=3V的
电压表？解：Ug=IgRg=0.1V n=U/Ug=30 ∴R=(n-1)Rg=29000 Ω=29 kΩ双量程电压表 如甲、乙图示是一个双量程电压表，
Ig=1mA，Rg=100 Ω，计算R1和R2的阻值。解：甲图 Ug= IgRg =0.1V，n1=30 n2=150R1=（ n1 -1）Rg=2900 ΩR2=（ n2 -1）Rg=14900 Ω乙图 同样求出R1R1=（ n1 -1）Rg=2900 ΩRg+R1+R2=15÷1=15 kΩR2= 12 kΩ改装电压表的校对电路图如图示V为标准电压表，
R为滑动变阻器(分压器接法),
虚线框中为改装电压表。改变变阻器R的滑片位置，使电压表的示数分别为0.5V、 1.0V、 1.5V、 2.0V……核对改装电压表的示数是否正确,并算出改装的电压表满刻度时的百分误差。例：改装的电压表满刻度3V时，标准电压表V的读数为3.1V，则百分误差多用表的电原理图Ig=0.5mA，
Rg=200 Ω虚线框中等效于一个1 mA的电流表mA表头
Ig′= 1mA，
Rg′ =100 Ω R1=20Ω
R2=180Ω
R3=2.9 KΩ
R4=14.9 KΩ
R5 +R6 =1.4KΩ
